Subaru Legacy (2008 год). Руководство - часть 97

CO(H4SO)-28

Крышка радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

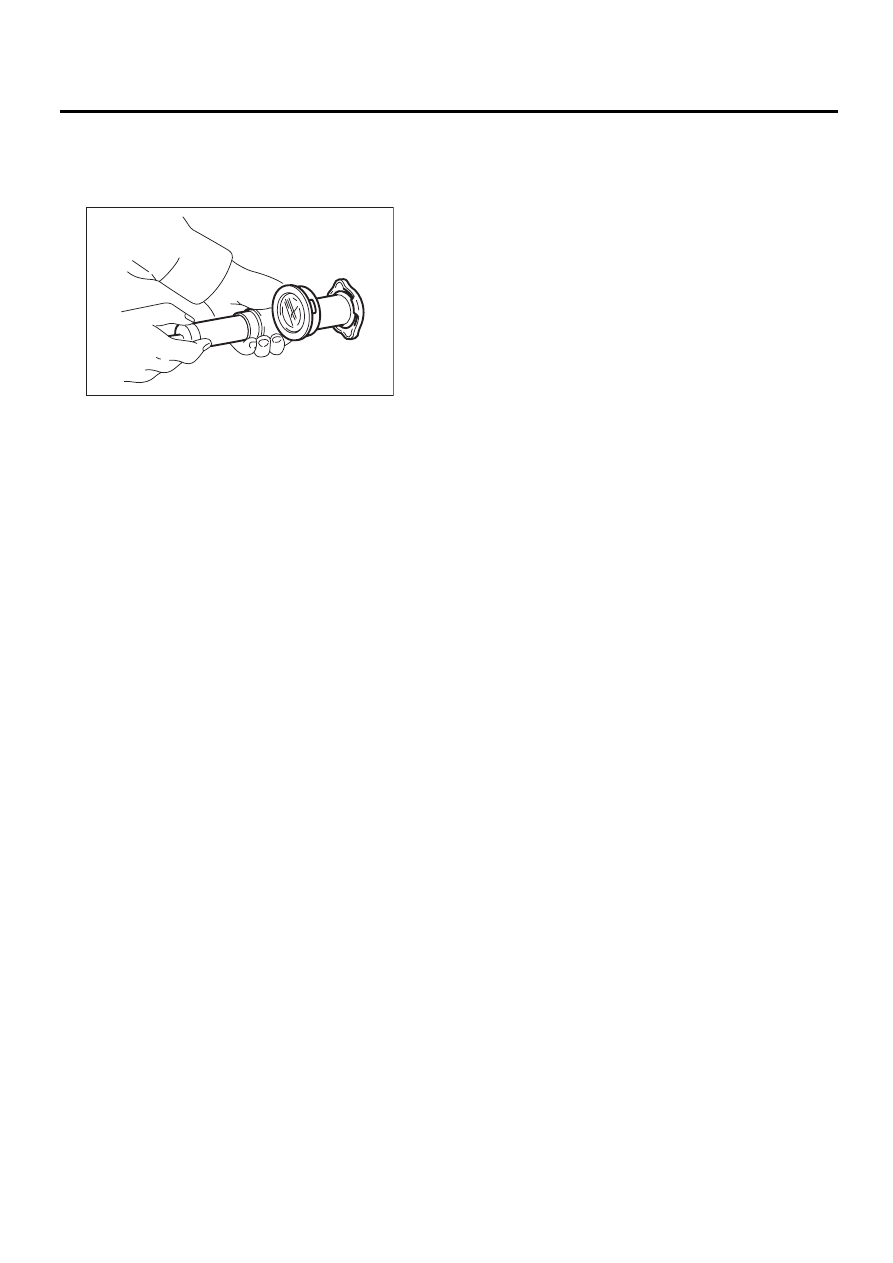

7. Крышка радиатора

A: ПРОВЕРКА

1) Присоедините крышку радиатора к тестеру.

2) Увеличивайте давление до остановки стрел-
ки измерителя тестера. Крышка радиатора ра-
ботает нормального, если она удерживает дав-
ление на уровне сервисного предела в течение
5  6 секунд. Замените крышку радиатора, если
ее клапан открывается при давлении ниже
нормативного предела.

Номинальное значение

93 — 123 кПа (0,95 — 1,25 кгс/см

2

,

14 — 18 фунтов/кв. дюйм)

Нормативный предел:

83 кПа (0,85 кгс/см

2

, 12 фунтов/кв. дюйм)

ОСТОРОЖНО:
Перед измерением тщательно удалите пос-
торонние материалы и ржавчину с крышки.
В противном случае, результаты проверки
будут неверными.

CO-00044

CO(H4SO)-29

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

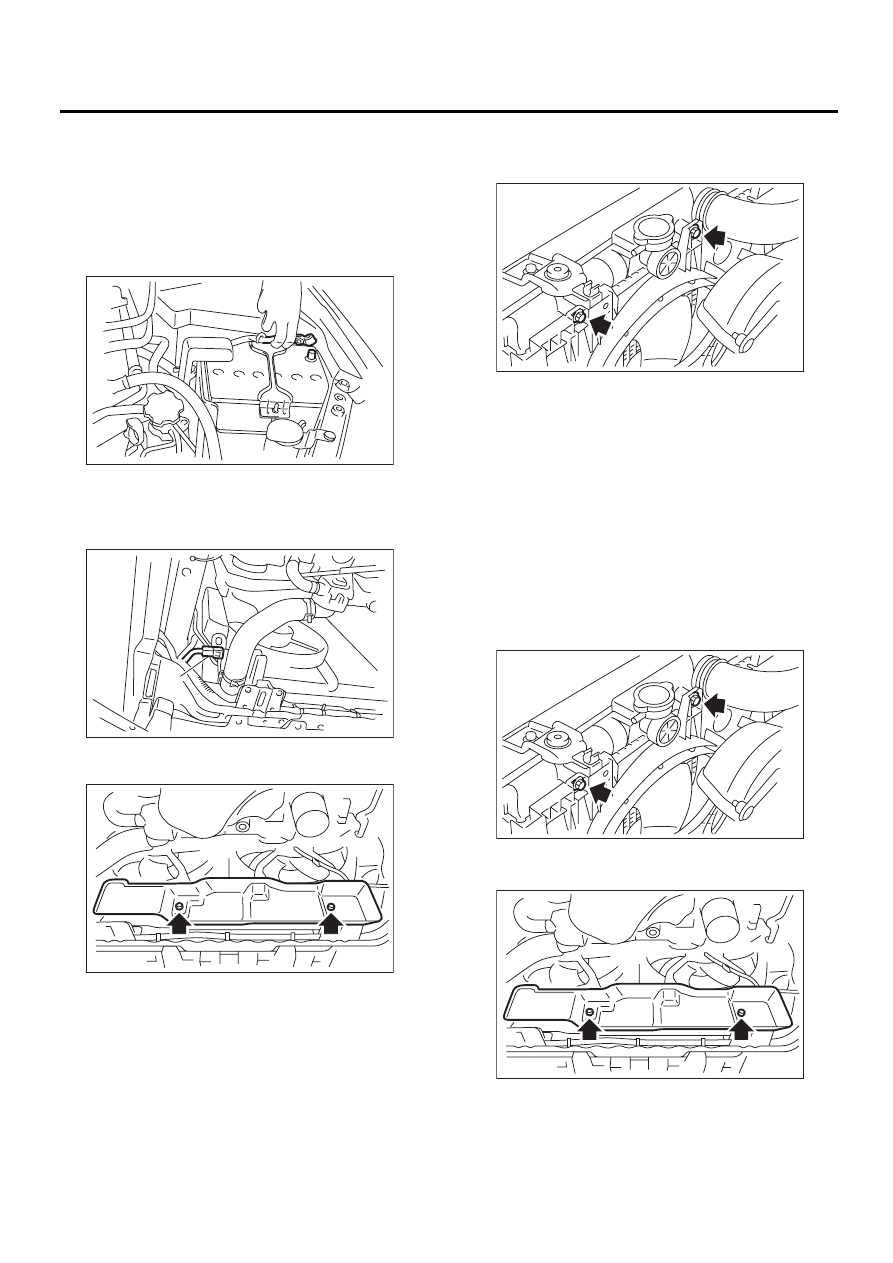

8. Основной вентилятор

радиатора и электродви-
гатель вентилятора

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отсоедините разъем (А) от электродвигате-
ля основного вентилятора.

6) Снимите теплозащитный экран. (Модели без
подогревателя ATF)

7) Снимите шланг ATF с зажима на узле элект-
родвигателя основного вентилятора радиато-
ра. (Модели без подогревателя ATF)
8) Опустите автомобиль.
9) Отсоедините переливной шланг.
10) Снимите расширительный бачок. <См.
CO(H4SO)-33, СНЯТИЕ, Расширительный ба-
чок.>

11) Отверните болты, которые удерживают ко-
жух основного вентилятора радиатора на ра-
диаторе.

12) Снимите узел электродвигателя основного
вентилятора радиатора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
В случае затруднений с установкой узла элек-
тродвигателя основного вентилятора радиато-
ра, попробуйте установить его, ослабив болты,
крепящие узел электродвигателя вспомога-
тельного вентилятора радиатора.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

Момент затяжки:

3,0 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

IN-00203

CO-00274

(A)

CO-02355

CO-00096

CO-00096

CO-02355

CO(H4SO)-30

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

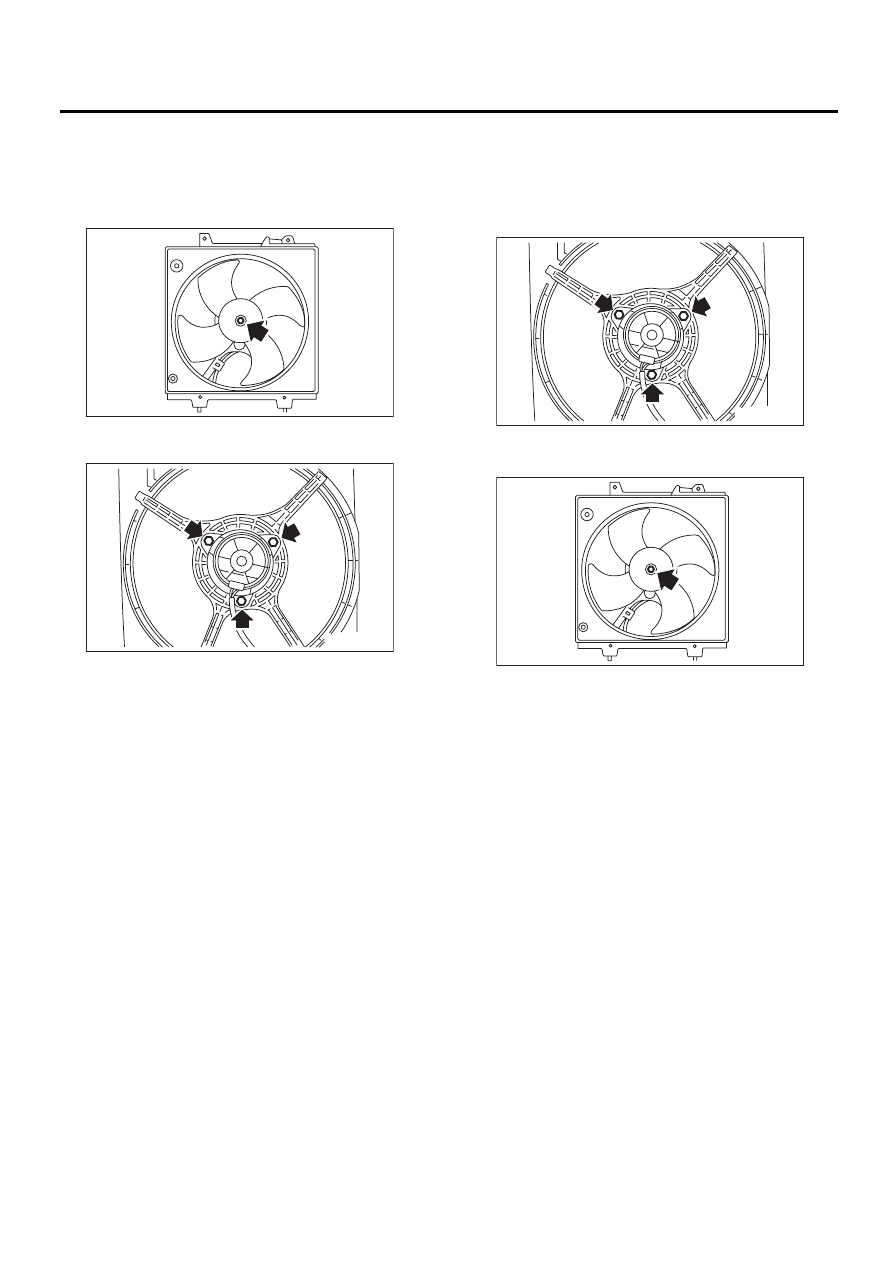

C: РАЗБОРКА

1) Снимите зажим, который крепит разъем
электродвигателя вентилятора к кожуху.
2) Отверните гайку, которая крепит вентиля-
тор к электродвигателю вентилятора.

3) Отверните болты, которые крепят электро-
двигатель вентилятора к кожуху.

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

Момент затяжки:

3,4 Нм (0,35 кгс-м, 2,5 фунт-сила-фут)

CO-00102

CO-00098

CO-00098

CO-00102

CO(H4SO)-31

Вспомогательный вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

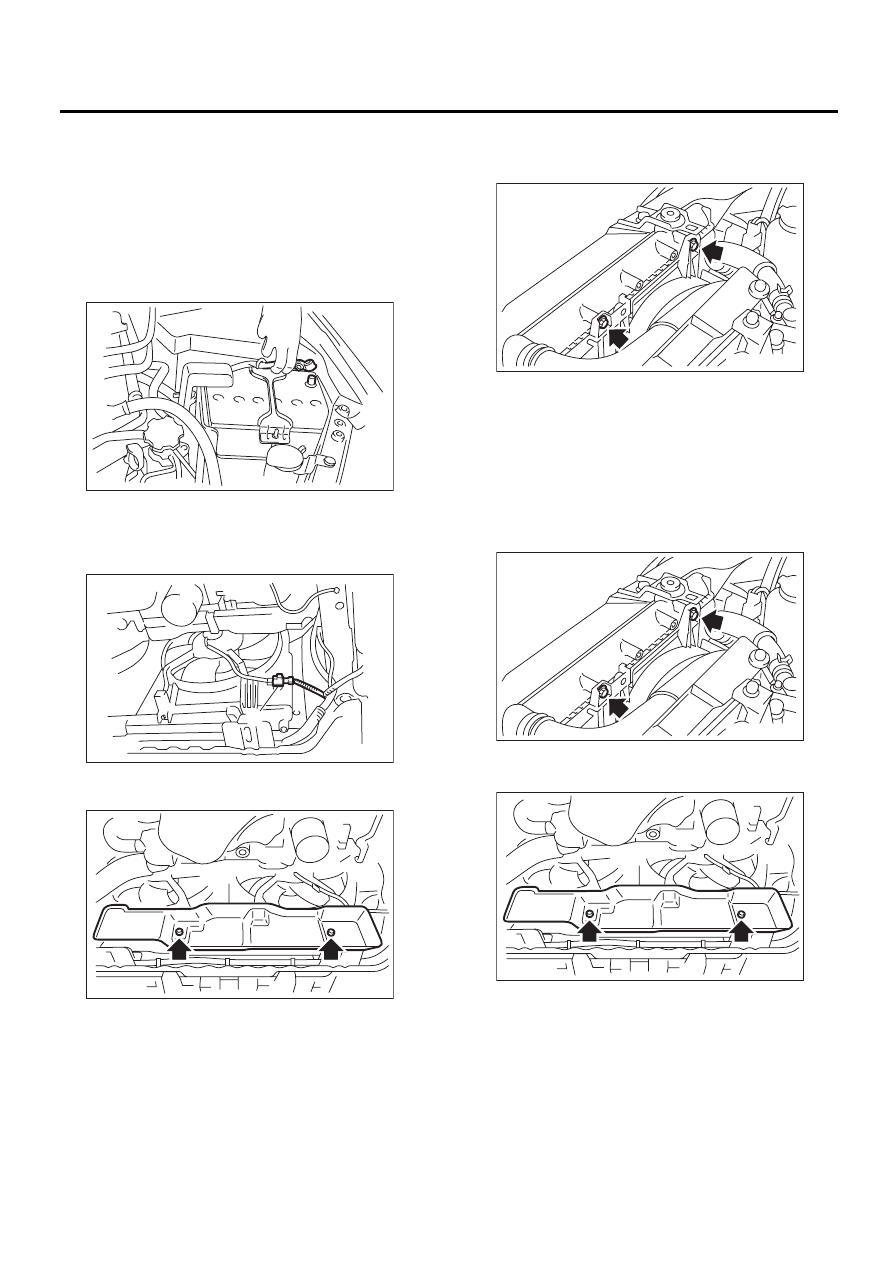

9. Вспомогательный

вентилятор радиатора
и электродвигатель
вентилятора

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отсоедините разъем (В) от электродвигате-
ля вспомогательного вентилятора.

6) Снимите теплозащитный экран. (Модели без
подогревателя ATF)

7) Снимите шланг ATF с зажима на узле элект-
родвигателя вспомогательного вентилятора
радиатора. (Модели без подогревателя ATF)
8) Опустите автомобиль.
9) Снимите воздухозаборный короб. <См.
IN(H4SO)-8, СНЯТИЕ, Воздухозаборный ко-
роб.>

10) Отверните болты, которые удерживают ко-
жух вспомогательного вентилятора радиатора
на радиаторе.

11) Снимите узел электродвигателя вспомога-
тельного вентилятора радиатора снизу авто-
мобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

Момент затяжки:

3,0 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

IN-00203

CO-00275

(B)

CO-02355

CO-00101

CO-00101

CO-02355
