PM-10

Фильтр моторного масла

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

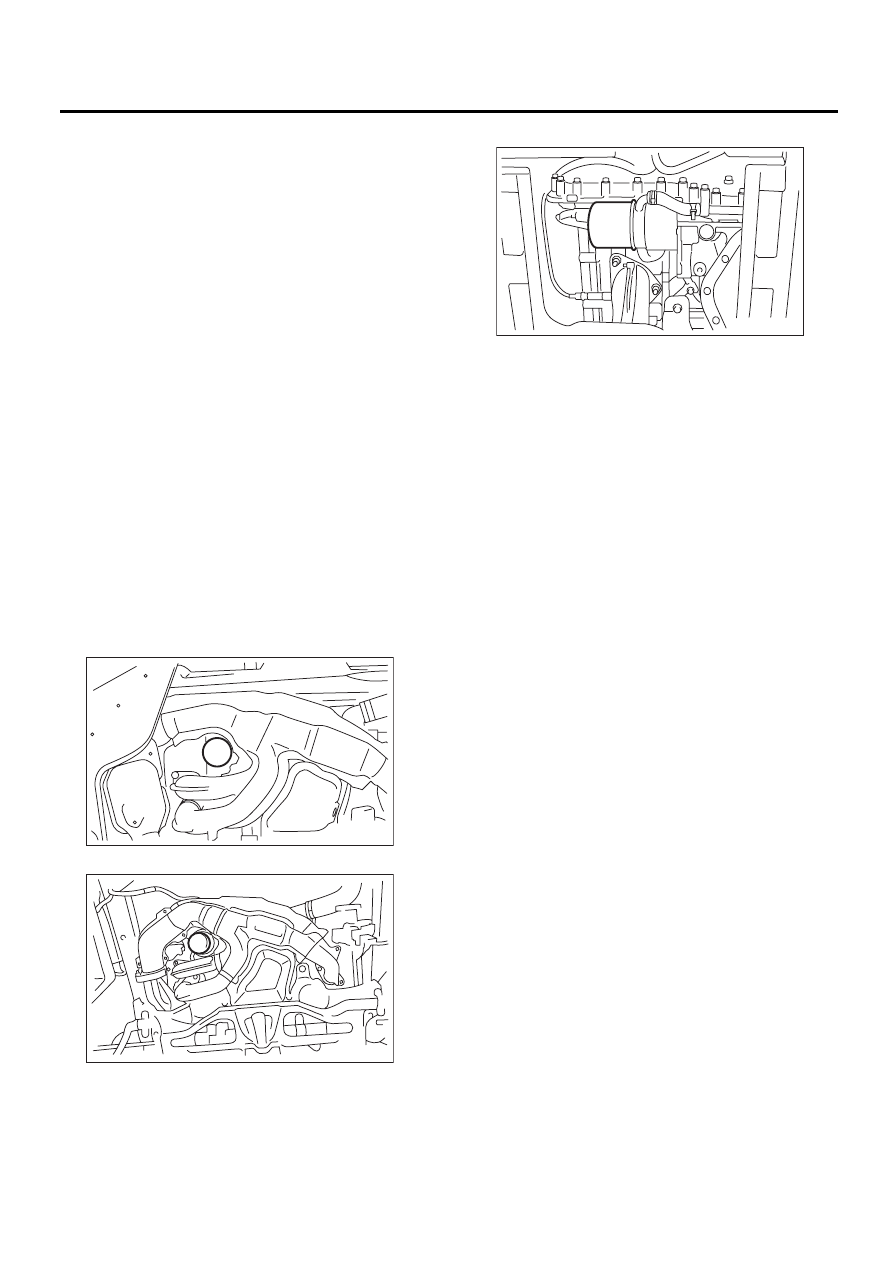

4. Фильтр моторного масла

A: ЗАМЕНА

ОСТОРОЖНО:
Если моторное масло попало на выхлопную
трубу, то во избежание образования дыма
или пожара вытрите его при помощи куска
ткани.
1) Снимите нижний кожух.
2) Снимите масляный фильтр при помощи спе-
циального инструмента.
• Модель 3.0 L
ST

49857000

КЛЮЧ МАСЛЯНОГО ФИЛЬ-
ТРА (Внешний диаметр:
80 мм (3,15 дюйма))

• модель 2.5 L и модель 2.0 L
ST

18332AA000

КЛЮЧ МАСЛЯНОГО ФИЛЬ-
ТРА (Внешний диаметр:
68 мм (2,68 дюйма))

18332AA010

КЛЮЧ МАСЛЯНОГО ФИЛЬ-
ТРА (Внешний диаметр:
65 мм (2,56 дюйма))

ПРИМЕЧАНИЕ:
В моделях 2.5L может использоваться ориги-
нальный масляный фильтр SUBARU как с вне-
шним диаметром 68 мм (2,68 дюйма), так и с
внешним диаметром 65 мм (2,56 дюйма).
• Модель без турбонаддува

• Модель с турбонаддувом

• Модель 3.0 L

3) Очистите установочную поверхность блока
цилиндров или масляного радиатора.
4) Возьмите новый масляный фильтр и нанеси-
те на резиновое уплотнение тонкий слой мо-
торного масла.
5) Чтобы установить масляный фильтр, пово-
рачивайте его от руки следя за тем, чтобы не
повредить резиновое уплотнение. Как только
резиновое уплотнение коснется масляного ра-
диатора или блока цилиндров, затяните масля-
ный фильтр при помощи динамометрического
ключа с указанным моментом затяжки или на
указанное число оборотов.

ОСТОРОЖНО:
Не перетягивайте фильтр — это может при-
вести к утечке масла.
• Масляный фильтр с внешним диаметром 80 мм
(3,15 дюйма)
14 Нм (1,4 кгс-м, 10,3 фунт-сила-фут) или 3/4
оборота.
• Масляный фильтр с внешним диаметром 68 мм
(2,68 дюйма)
14 Нм (1,4 кгс-м, 10,3 фунт-сила-фут) или 1 обо-
рот.
• Масляный фильтр с внешним диаметром 65 мм
(2,56 дюйма)
12 Нм (1,2 кгс-м, 8,7 фунт-сила-фут) или 2/3 —
3/4 оборота.
6) После установки масляного фильтра, запус-
тите двигатель и убедитесь, что вокруг резино-
вого уплотнения не наблюдается утечек масла.

ПРИМЕЧАНИЕ:
Фильтрующий элемент и корпус фильтра обра-
зуют единый неразборный узел, поэтому, внут-
ренняя очистка не требуется.
7) Проверьте уровень моторного масла. <См.
PM-9, ПРОВЕРКА, Моторное масло.>

PM-00163

LU-00227

LU-00131

PM-11

Свечи зажигания

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5. Свечи зажигания

A: ЗАМЕНА

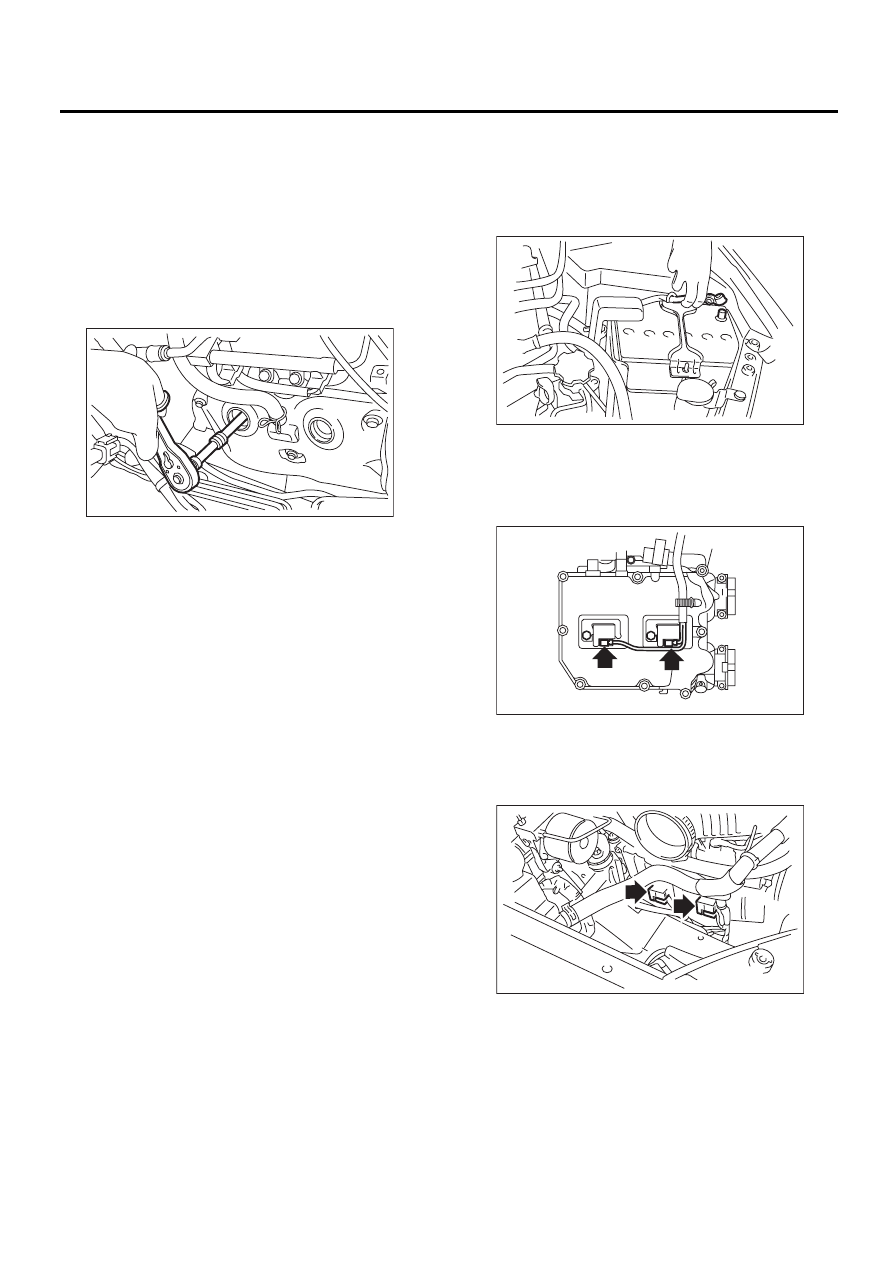

1. МОДЕЛЬ SOHC

1) Снимите воздухозаборный короб и воздухо-
заборную камеру.
2) Снимите аккумулятор.
3) Отсоедините провод от свечи зажигания.
4) Снимите свечу зажигания при помощи свеч-
ного ключа.

5) Затяните новую свечу зажигания рукой, а
затем затяните ее свечным ключом с указан-
ным моментом затяжки.

Рекомендованные свечи зажигания:

<См. SPC-3, ЭЛЕКТРООБОРУДОВАНИЕ,
Legacy.>

Момент затяжки:

21 Нм (2,1 кгс-м, 15,2 фунт-сила-фут)

ПРИМЕЧАНИЕ:
• Не забудьте установить прокладку между
головкой блока цилиндров и свечой зажигания.
• Если нет динамометрического ключа, завер-
ните свечу до контакта прокладки с головкой
блока цилиндров, затем доверните ее еще на
1/4 — 1/2 оборота.

2. МОДЕЛЬ 2.0 L DOHC

• ПРАВАЯ СТОРОНА

1) Снимите крышку коллектора. (Модель с тур-
бонаддувом)
2) Отсоедините провод массы от аккумулятора.

3) Снимите корпус воздушного фильтра. <См.
IN(H4SO)-5, СНЯТИЕ, Корпус воздушного филь-
тра.> <См. IN(H4DOTC)-8, СНЯТИЕ, Корпус воз-
душного фильтра.>
4) Отсоедините разъем от катушки зажигания.

5) Снимите катушку зажигания.

ПРИМЕЧАНИЕ:
Чтобы снять катушку зажигания №3, поверни-
те ее на 180 градусов.

6) Снимите свечу зажигания при помощи свеч-
ного ключа.
7) Установка производится в порядке, обрат-
ном порядку снятия.
Момент затяжки (Свеча зажигания):

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

Момент затяжки (Катушка зажигания):

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

PM-00001

IN-00203

FU-01307

IG-00092

PM-12

Свечи зажигания

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

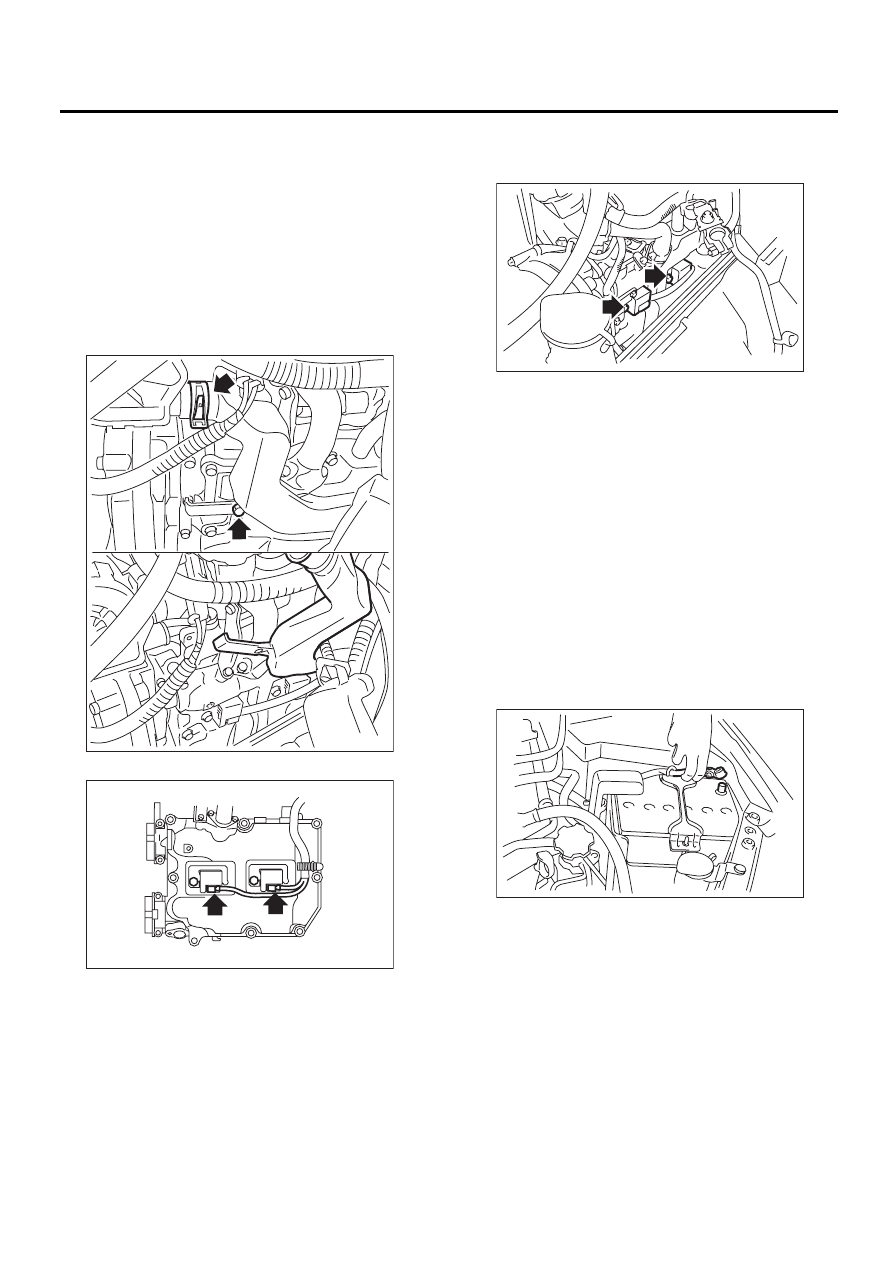

• ЛЕВАЯ СТОРОНА

1) Снимите крышку коллектора. (Модель с тур-
бонаддувом)
2) Снимите аккумулятор и кронштейн аккуму-
лятора.
3) Отсоедините короб насоса вторичного воз-
духа от насоса вторичного воздуха. (Модель с
турбонаддувом)
4) Отверните болт, который крепит короб на-
соса вторичного воздуха к клапанной крышке
(левой) и поднимите короб насоса вторичного
воздуха. (Модель с турбонаддувом)

5) Отсоедините разъем от катушки зажигания.

6) Снимите катушку зажигания.

ПРИМЕЧАНИЕ:
Чтобы снять катушку зажигания №4, поверни-
те ее на 180 градусов.

7) Снимите свечу зажигания при помощи свеч-
ного ключа.
8) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки (Свеча зажигания):

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

Момент затяжки (Катушка зажигания):

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

Момент затяжки (короб насоса вторичного
воздуха):

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

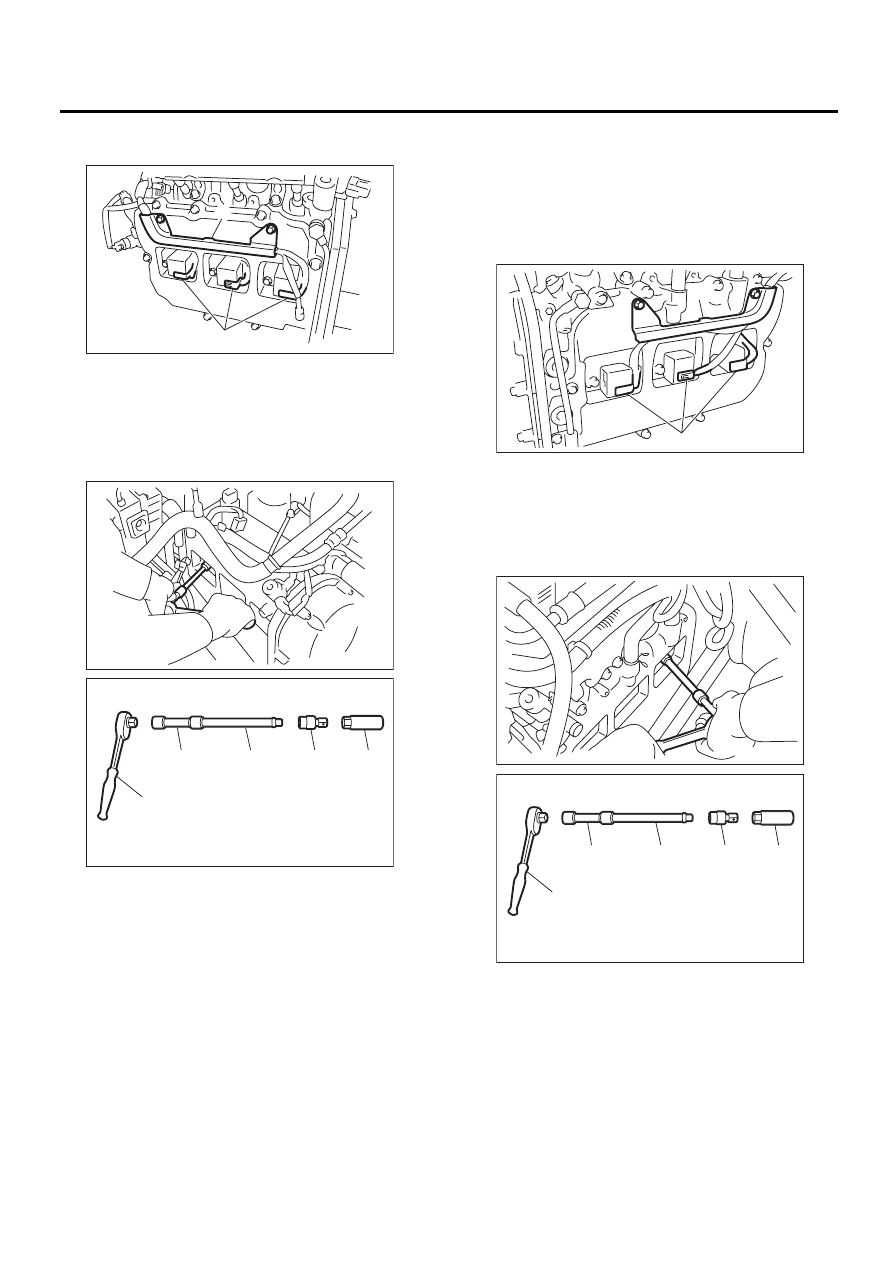

3. МОДЕЛЬ 3.0 L DOHC

• ПРАВАЯ СТОРОНА

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите корпус воздушного фильтра. <См.
IN(H6DO)-5, СНЯТИЕ, Корпус воздушного филь-
тра.>
4) Снимите кронштейн (А).

IG-02067

FU-01308

IG-00093

IN-00203

PM-13

Свечи зажигания

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5) Отсоедините разъем (В) от катушки зажига-
ния.

6) Снимите катушку зажигания.

ПРИМЕЧАНИЕ:
Чтобы снять катушку зажигания №5, поверни-
те ее.
7) Снимите свечу зажигания при помощи свеч-
ного ключа.

8) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки (Свеча зажигания):

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

Момент затяжки (Катушка зажигания):

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

• ЛЕВАЯ СТОРОНА

1) Снимите крышку коллектора.
2) Снимите аккумулятор и кронштейн аккуму-
лятора.
3) Снимите кронштейн (А).
4) Отсоедините разъем (В) от катушки зажига-
ния.

5) Снимите катушку зажигания.
ПРИМЕЧАНИЕ:
Чтобы снять катушку зажигания №6, поверни-
те ее.
6) Снимите свечу зажигания при помощи свеч-
ного ключа.

7) Установка производится в порядке, обрат-
ном порядку снятия.
Момент затяжки (Свеча зажигания):

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

Момент затяжки (Катушка зажигания):

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

(A) Рукоятка трещотки

(B) Удлинитель

(D) Свечной ключ

IG-02004

(B)

(A)

IG-02005

IG-02011

(D)

(C)

(B)

(A)

(A) Рукоятка трещотки
(B) Удлинитель

IG-02006

(A)

(B)

IG-02007

IG-02011

(D)

(C)

(B)

(A)
