PM-37

Fuel Filter

PERIODIC MAINTENANCE SERVICES

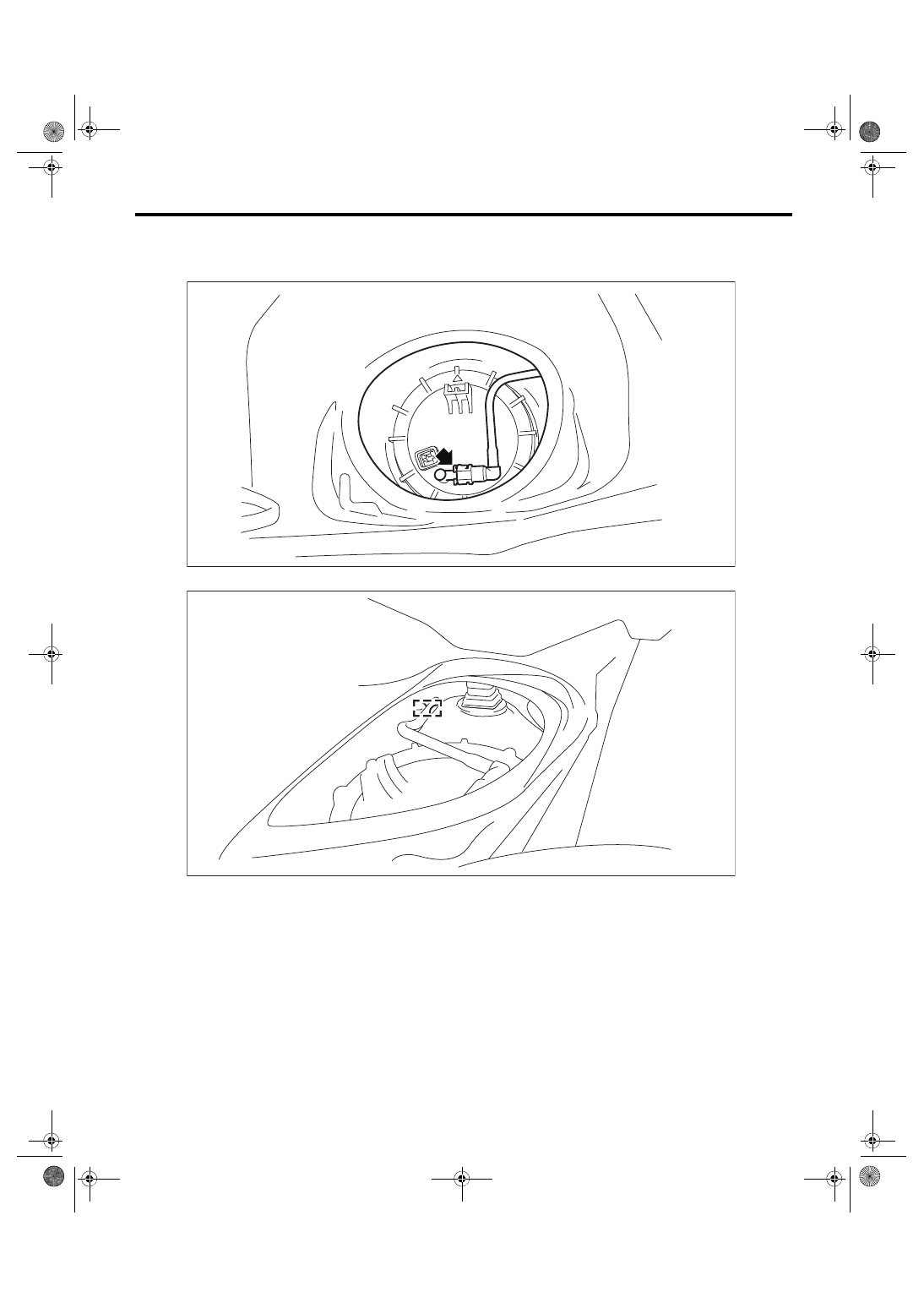

17) Disconnect the fuel pump tube connector.
CAUTION:

Be careful not to spill fuel.

18) Remove the fuel pump tube from the fuel tank.

PM-00685

PM-00686

PM-38

Fuel Filter

PERIODIC MAINTENANCE SERVICES

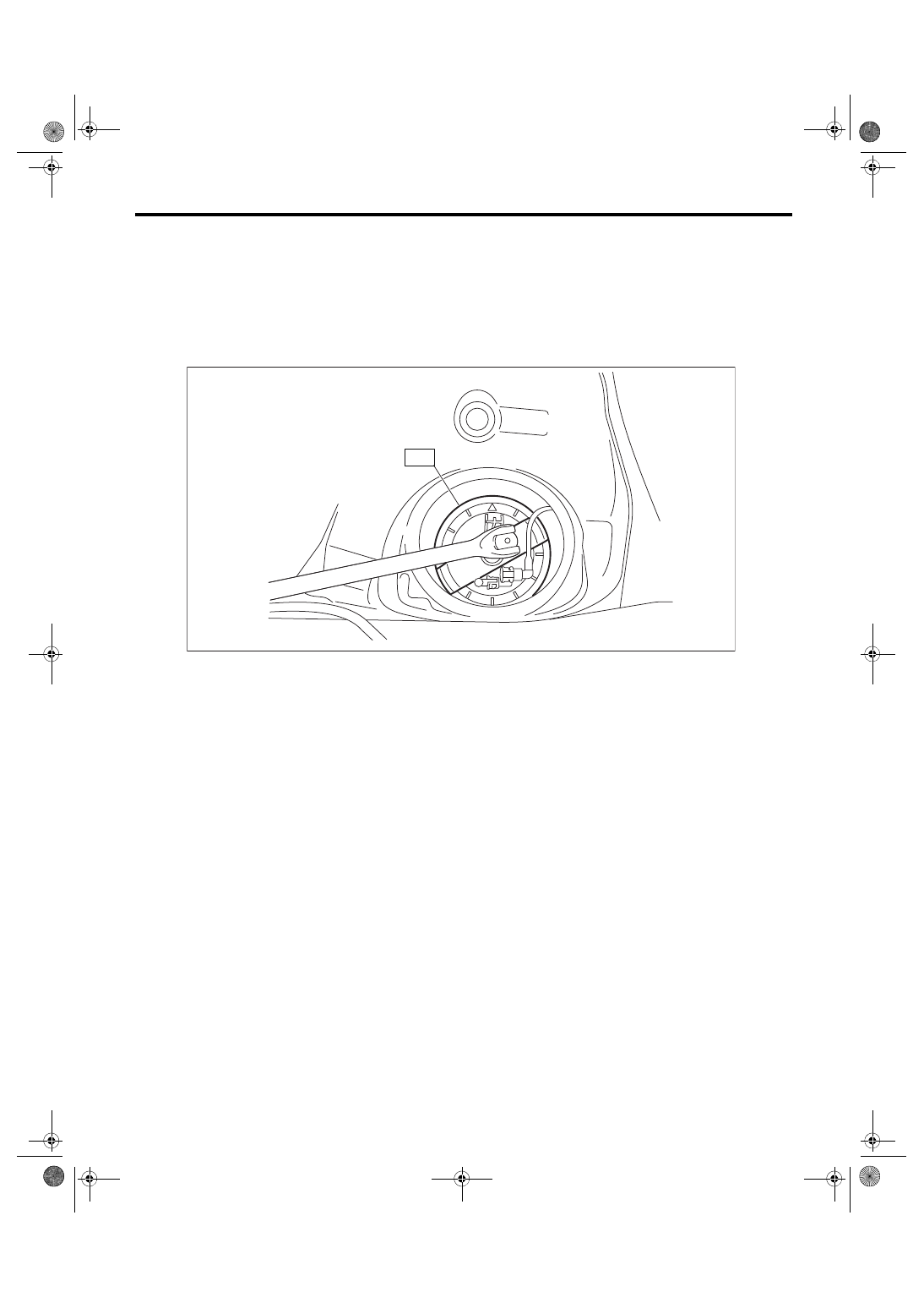

19) Loosen the fuel pump gauge retainer using the ST.

ST 42099CA000 ST FUEL PUMP
CAUTION:

• Do not use any tool other than the ST.

• Be careful not to damage the tube with the ST.

• Before setting the ST, move the tube to a position outside the ST.
NOTE:

Securely set the ST notch onto the rib part of the fuel pump gauge retainer.

20) While pressing the fuel suction tube assembly by hand, remove the fuel pump gauge retainer and seat

ring.

PM-00687

ST

PM-39

Fuel Filter

PERIODIC MAINTENANCE SERVICES

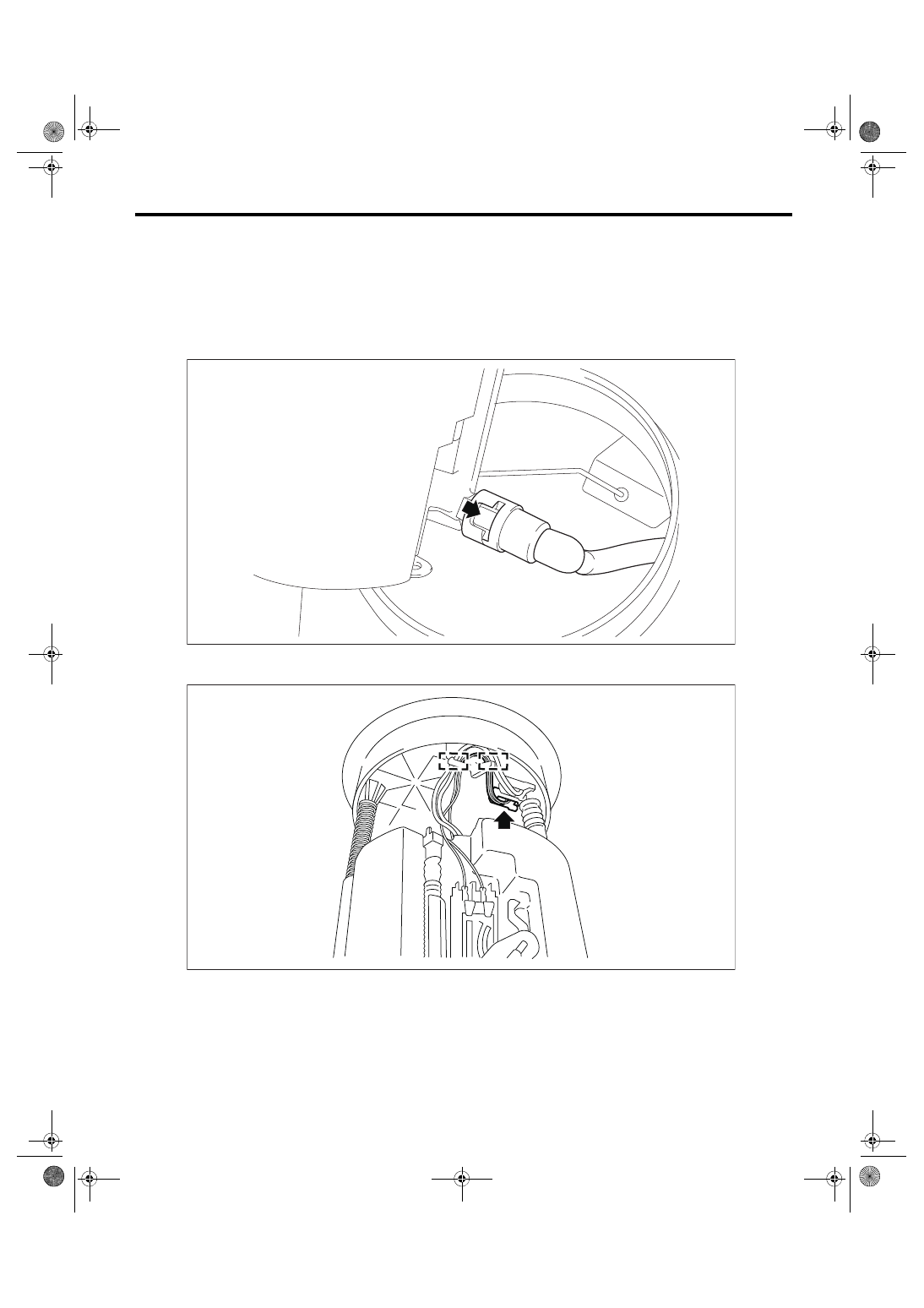

21) Disconnect the fuel tube connector, and remove the fuel suction tube assembly from the fuel tank.
CAUTION:

• Do not pull with excessive force on the tube when disconnecting the fuel tube connector.

• Make sure not to bend the arm of the fuel sender gauge.

• Do not rotate the fuel suction tube assembly when in the fuel tank to prevent bending the arm of the

fuel sender gauge.

• Be careful not to spill fuel remaining in the fuel suction tube assembly outside the fuel tank and in

the vehicle.

22) Remove the gasket from the fuel tank.

23) Disconnect the fuel sender gauge connector and remove the harness from the clamp.

PM-00688

PM-00689

PM-40

Fuel Filter

PERIODIC MAINTENANCE SERVICES

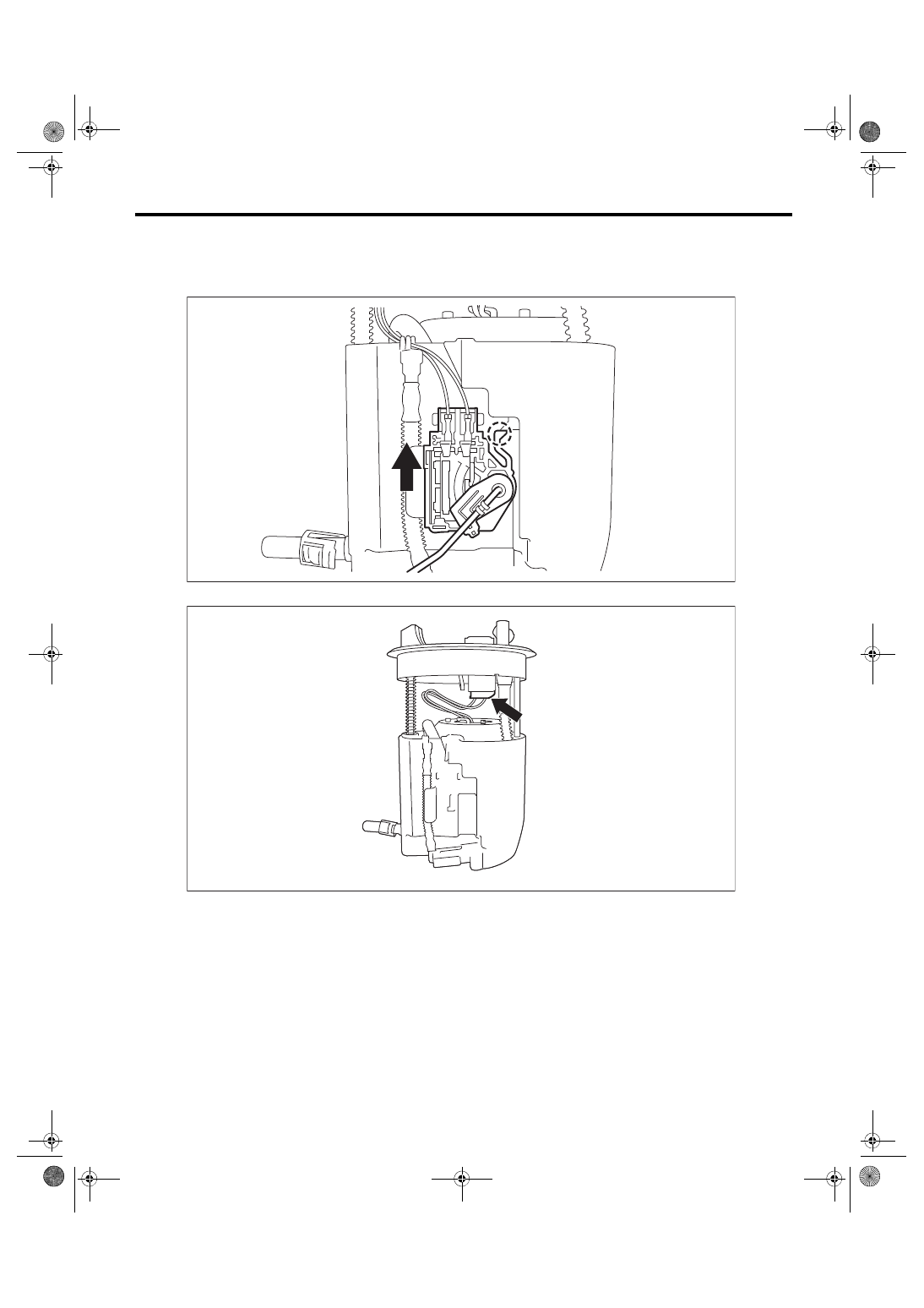

24) Remove the harness from the clamp, press and lift up the tab, and remove the fuel sender gauge assem-

bly.
CAUTION:

Make sure not to bend the arm of the fuel sender gauge assembly.

25) Disconnect the fuel pump connector.

PM-00690

PM-00600
