PI-15

Pre-delivery Inspection

PRE-DELIVERY INSPECTION

43.ILLUMINATION CONTROL

Check that the illumination control operates normally.

44.WINDOW WASHER

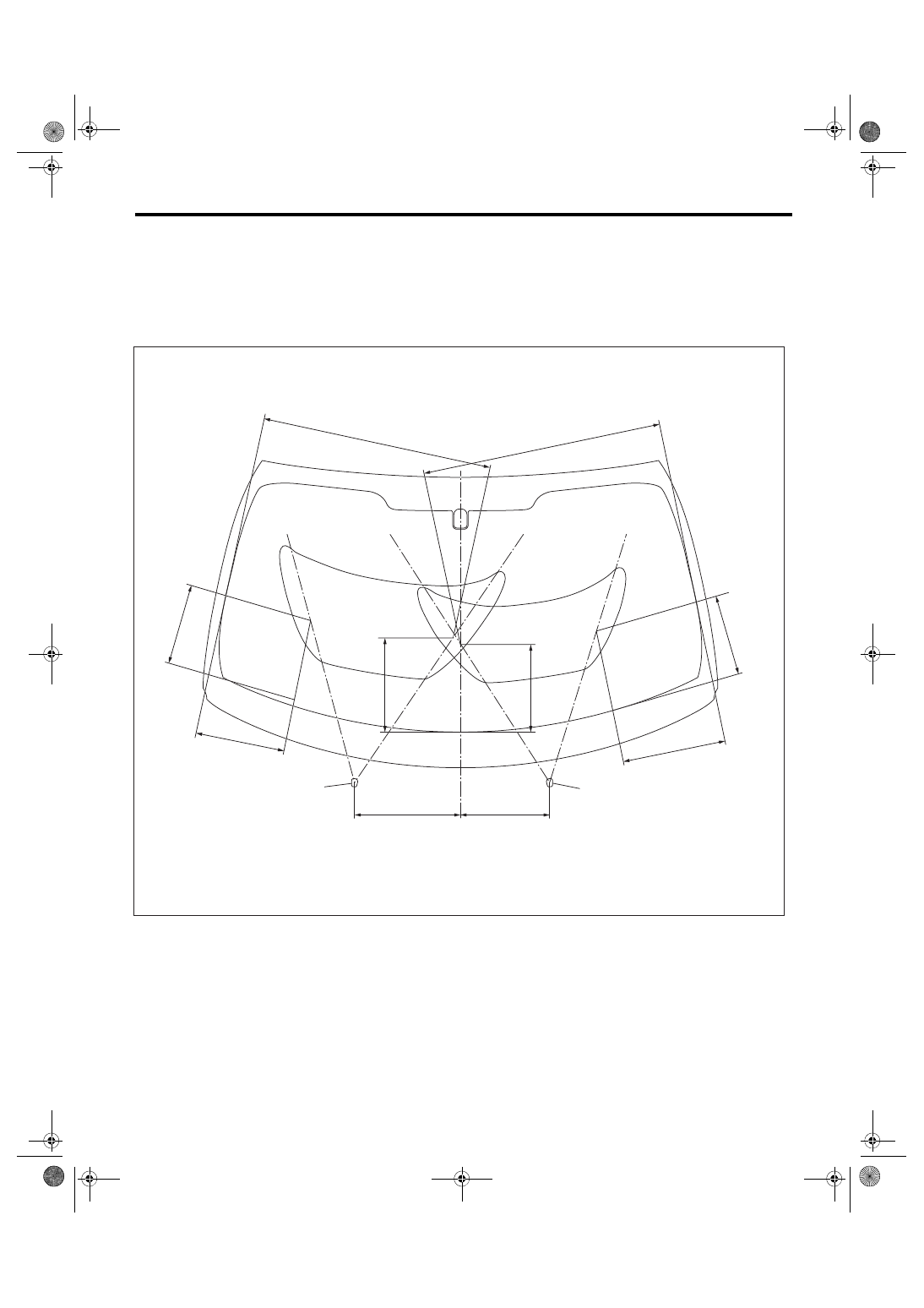

Check that the window washer system injects washer fluid to the specified area of the windshield shown in

the figure.
Front spray position:

(A)

Washer nozzle

(B)

660 mm (25.98 in)

(C)

684 mm (26.93 in)

(D)

247 mm (9.72 in)

(E)

232 mm (9.13 in)

(F)

268 mm (10.55 in)

(G)

250 mm (9.84 in)

(H)

253 mm (9.96 in)

(I)

299 mm (11.77 in)

(J)

300 mm (11.81 in)

(K)

250 mm (9.84 in)





PI-00794

(J)

(H)

(B)

(F)

(D)

(G)

(K)

(I)

(C)

(E)

(A)

(A)

PI-16

Pre-delivery Inspection

PRE-DELIVERY INSPECTION

45.WIPER

Check the front and rear wipers for normal opera-

tions.

46.POWER WINDOW

CAUTION:

If battery has been removed, AUTO UP does not

operate  properly  because  initialized.  In  this

case,  perform  the  initial  setting  and  check

AUTO UP operates properly.
NOTE:

Check  the  power  window  if  the  door  glass  of  the

driver’s seat does not open/close automatically.

• Operate the power window switches one by one

to check that each of the power windows goes up

and down without noises.

• Check AUTO UP/AUTO DOWN operate properly

by operating the power window switch on driver's

and passenger's seat sides.

47.REAR DEFOGGER

Press the rear defogger switch and check that the

light  inside  the  switch  is  activated  for  approx.  15

minutes and the rear defogger automatically turns

to OFF.

48.DOOR MIRROR

• Check  that  the  remote  control  mirror  operates

normally.

• Check that the heated mirror operates normally.

49.DIAGNOSTIC TROUBLE CODE (DTC)

CHECK

Read  the  diagnostic  trouble  code  and  check  that

the diagnostic trouble code is not detected.

If any diagnostic trouble code is detected, clear all.

1) Read Diagnostic Trouble Code
NOTE:

For detailed operation procedures, refer to “PC ap-

plication help for Subaru Select Monitor”.

2) Clear Memory Mode
NOTE:

For detailed operation procedures, refer to “PC ap-

plication help for Subaru Select Monitor”.

50.BRAKE TEST

Check the foot brake for normal operations.

51.PARKING BRAKE

Check  the  parking  brake  for  normal  operations.

When pulling the parking brake lever with a force of

200 N (20 kgf, 45 lb), check that the lever stroke of

parking brake lever is 7 to 8 notches.

52.SHIFT CONTROL

• AT
1) Turn the ignition switch to ON.

2) While brake pedal is not depressed, check if the

select lever does not move from “P” range.

3) While brake pedal is depressed, check if the se-

lect lever moves from “P” range.

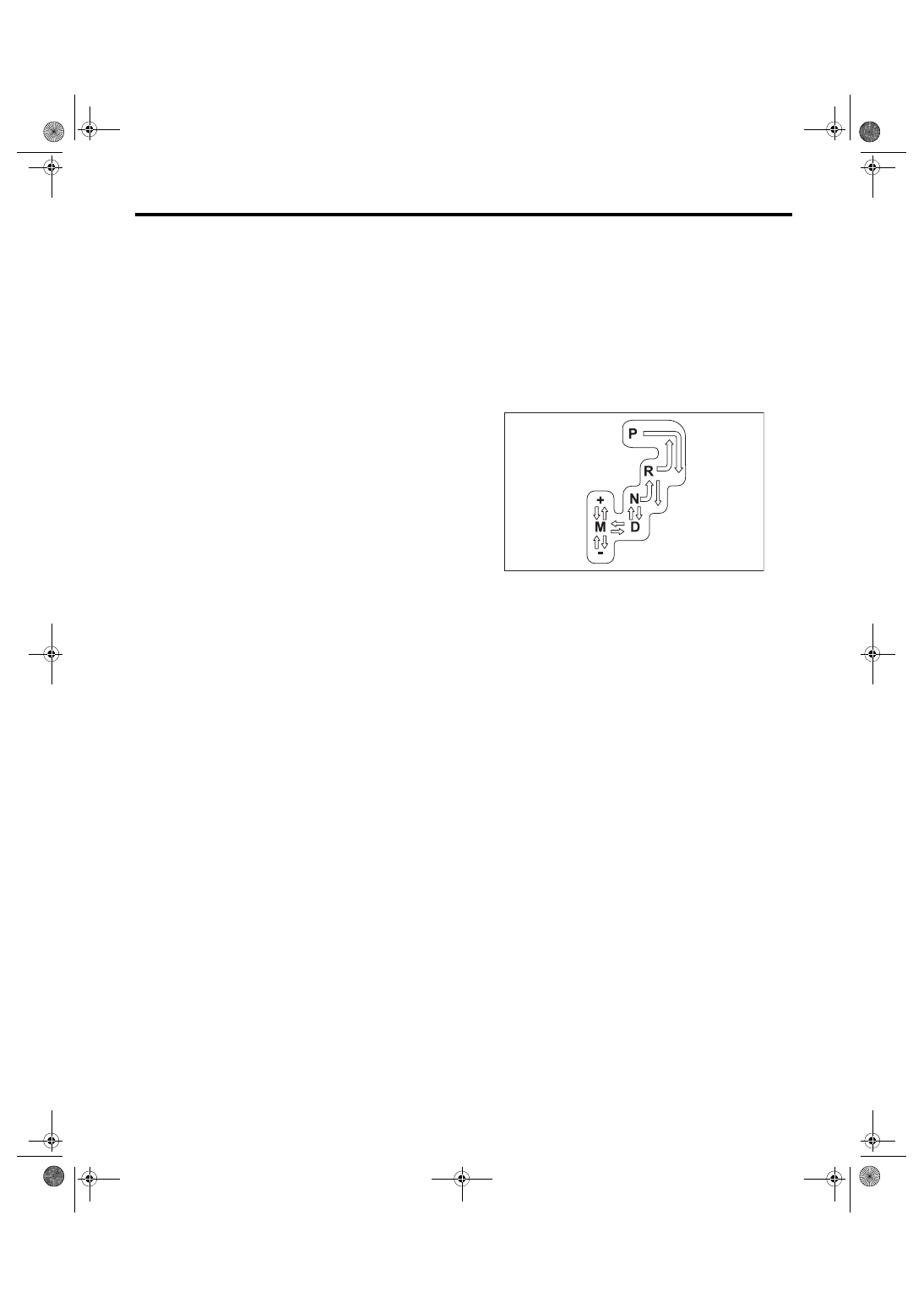

4) Set the selector lever to each gear position and

check the shifting while driving the vehicle. Operate

the selector lever and paddle shift at manual mode

and check the shifting while driving the vehicle.

5) With  the  ignition  switch  at  ON,  operate  the

SNOW/SPORT  switch,  and  check  that  “SNOW”

and  “SPORT”  indicator  lights  in  the  meter  illumi-

nate/turn off accordingly.

6) Set the select lever to other than “P” range. (Oth-

er than models with keyless access function)

7) When the ignition switch is turned to OFF, check

if the ignition key switch cannot be removed. (Other

than models with keyless access function)
• MT
1) Check for smooth operation to each position.

2) Check that the lever cannot be moved to the re-

verse position unless the pull-ring is pulled up.

3) Check  that  the  lever  can  be  moved  to  the  re-

verse position when the pull-ring is pulled up.

53.CRUISE CONTROL

Operate the cruise control system. Check that the

system is activated and deactivated correctly.

54.FLUID LEAKAGE

Check entire areas of the vehicle for any trace of

engine coolant/engine oil/transmission fluid leaks.

PI-00789

PI-17

Pre-delivery Inspection

PRE-DELIVERY INSPECTION

55.WATER LEAK TEST

Spray  the  vehicle  with  water  using  a  hose  and

check that no water enters the passenger compart-

ment.

• Before  performing  the  water  leakage  test,  re-

move anything that may obstruct the operation or

which must be kept dry.

• Close all the windows and doors securely. Close

the front hood and trunk lid before starting the test.

• Connect a hose to a tap, and spray water on the

vehicle. The rate of water spray must be approx. 20

to 25 L (5.3 — 6.6 US gal, 4.4 — 5.5 Imp gal) per

minute.

When spraying water on areas adjacent to the floor

and  wheel  house,  increase  the  pressure.  When

spraying  water  on  areas  other  than  the  floor  and

wheel house, decrease the pressure. But the force

of  water  must  be  made  strong  occasionally  by

pressing the end of the hose.
NOTE:

Be  sure to  keep the  hose at  least  10 cm  (3.9 in)

away from vehicle.

Check the following areas.

• Front window and body framework mating por-

tion

• Door mating portions

• Glass mating portions

• Rear quarter window mating portions

• Rear  window  and  body  framework  mating  por-

tion

• Around roof drips

If any dampness in the compartments is discovered

after the water has been applied, carefully check all

the areas that may have possibly contributed to the

leak.

56.APPEARANCE 2

1) If protective coating (wrap guard) is applied, re-

move it.
NOTE:

• When removing the wrap guard, using steam will

make it easier to remove.

• Vehicle left for a extended periods or at low tem-

peratures, spray the vehicle with water heated 50

— 60°C (122 — 140°F) to raise the surface temper-

ature before peeling off the wrap guard. Do not use

the water heated to over 60°C (140°F).

• If the adhesive remains exist on the coated sur-

face, soak a flannel rag, etc. with a small amount of

coating  wax  or  solvent  such  as  oil  benzene  and

IPA,  put  the  soaked  cloth  on  the  remains  lightly,

and then wipe them off with a flannel rag etc.

• Keep solvent from touching the resin or rubber

parts. Do not use coating wax or solvents while the

component surface temperature is hot due to hot

weather etc.

• If the coated surface is swollen out due to seams

or moisture, expose the vehicle to the sunlight for a

few hours or heat the seam and swollen portions

using a dryer etc.

• Dispose of  the  peeled  wrap  guard as burnable

industrial garbage.

2) Check the whole vehicle body for flaking paint,

damage by transportation, corrosion, dirt, cracks or

blisters.
NOTE:

• It is better to determine an inspection pattern in

order to avoid missing an area, since the total in-

spection area is wide.

• Do  not  repair  the  body  paint  unless  absolutely

necessary. Also, if the vehicle is in need of repair to

remove scratches or corroded paint, the repair area

must  be  limited  to  the  minimum.  Re-painting  and

spray painting must be avoided as much as possi-

ble.

3) Check each window glass for scratches careful-

ly.  Slight  damage  may  be  removed  by  polishing

with cerium oxide. (Fill a cup half with cerium oxide,

and add warm water to it. Then agitate the content

until it turns to wax. Apply this wax to a soft cloth,

and polish the glass with it.)

4) Check each portion of the vehicle body and un-

derside components for the formation of rust. If rust

is discovered, remove it with sandpaper of #80 to

#180 and treat the surface with rust preventive. Af-

ter  this  treatment  is  completed,  flush  the  portion

thoroughly,  and  prepare  the  surface  for  repair

painting.

5) Check each portion of body and all of the exteri-

or parts for deformation or distortion. Also, check

each light lens for cracks.

6) Peel  the  protective  tape,  vinyl  wrapping  and

identification seal attached to the following places.
CAUTION:

Be sure to always peel off the protective film of

the SUS plate. Failure to remove the film can re-

sult in rust depending on the situation.

• Seat

• Door trim

• Floor carpet

• Side sill

• Front hood lock release lever

• Door mirror

• Front fog light

• SUS plate

• QTR trim
