Subaru BRZ (2012 year). Manual - part 7

NT-5

Note

NOTE

10.LIFT AND JACK

When using a lift or shop jack to raise a vehicle or

using rigid rack to support a vehicle, always follow

instructions concerning jack-up points and weight

limits  to  prevent  the  vehicle  from  falling,  which

could result in injury. Be especially careful that the

vehicle is balanced before raising it. Be sure to set

the wheel stoppers when jacking-up only the front

or rear side of the vehicle.
CAUTION:

Select  the  lift  attachment  so  that  the  side  sill

does not contact the lift arm.
NOTE:

• When using a lift, follow its operation manual.

• When the side sill cover contacts the lift arm, use

a lift attachment.

• Do not work or leave unattended while the vehi-

cle  is  supported  with  jack,  support  it  with  rigid

racks.

• Be  sure  to  use  the  rigid  racks  with  rubber  at-

tached to cradle to support the vehicle.

• When using a lift, use an attachment or some-

thing similar.

• When using a plate lift, use a rubber attachment.

Place  the  attachment  to  the  specified  position  of

the  vehicle,  by  adjusting  front/rear  and  left/right

sides accordingly.

• Align the cushion rubber center part of plate lift

with the center part of rubber attachment.

• Do not use the plate lift whose attachment does

not reach the supporting locations.

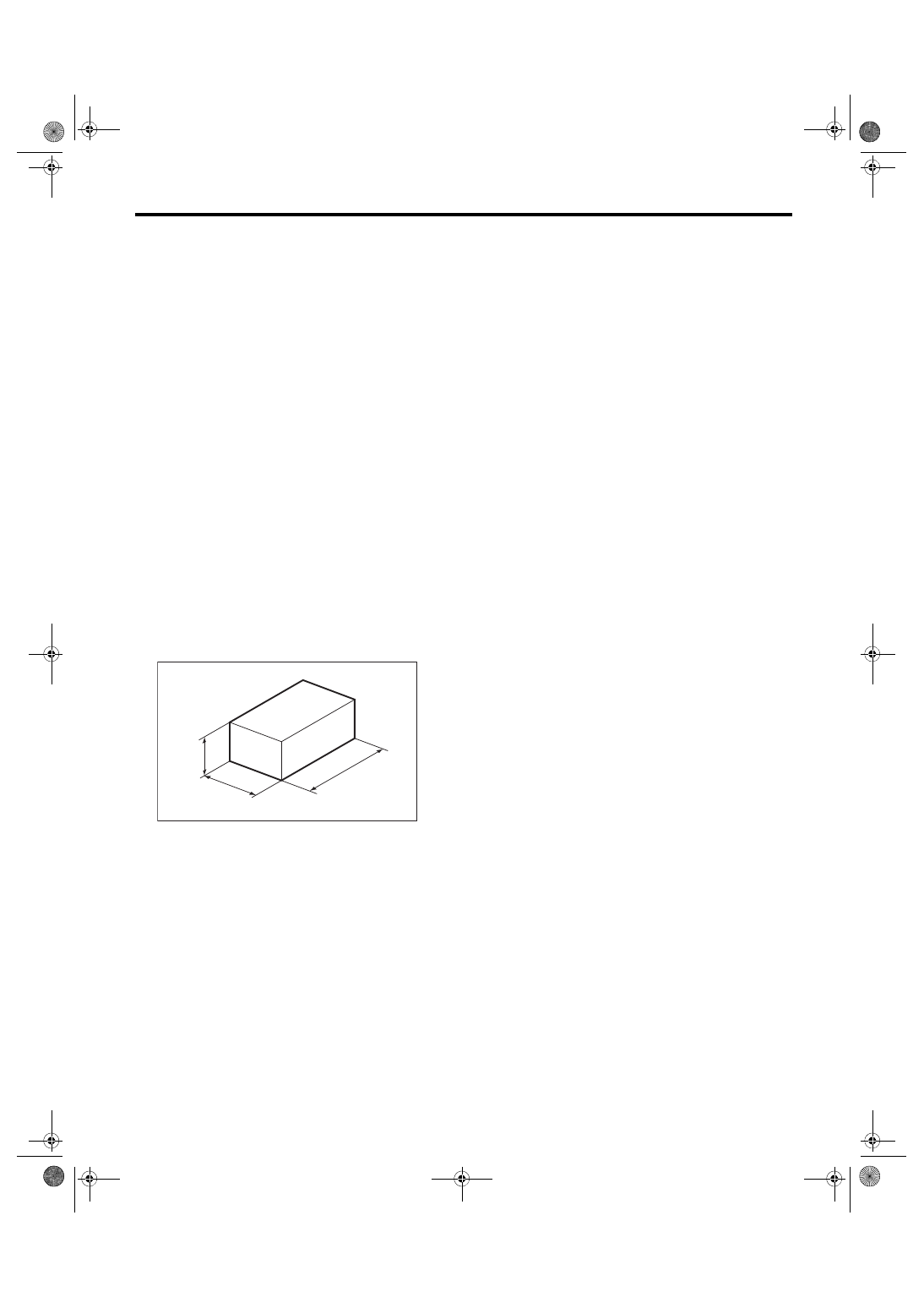

(A) 80 mm (3.1 in) or more
(B) 80 — 100 mm (3.15 — 3.94 in)

(C) 120 — 200 mm (4.72 — 7.87 in)

(A)

(B)

(C)

NT-00070

NT-6

Note

NOTE

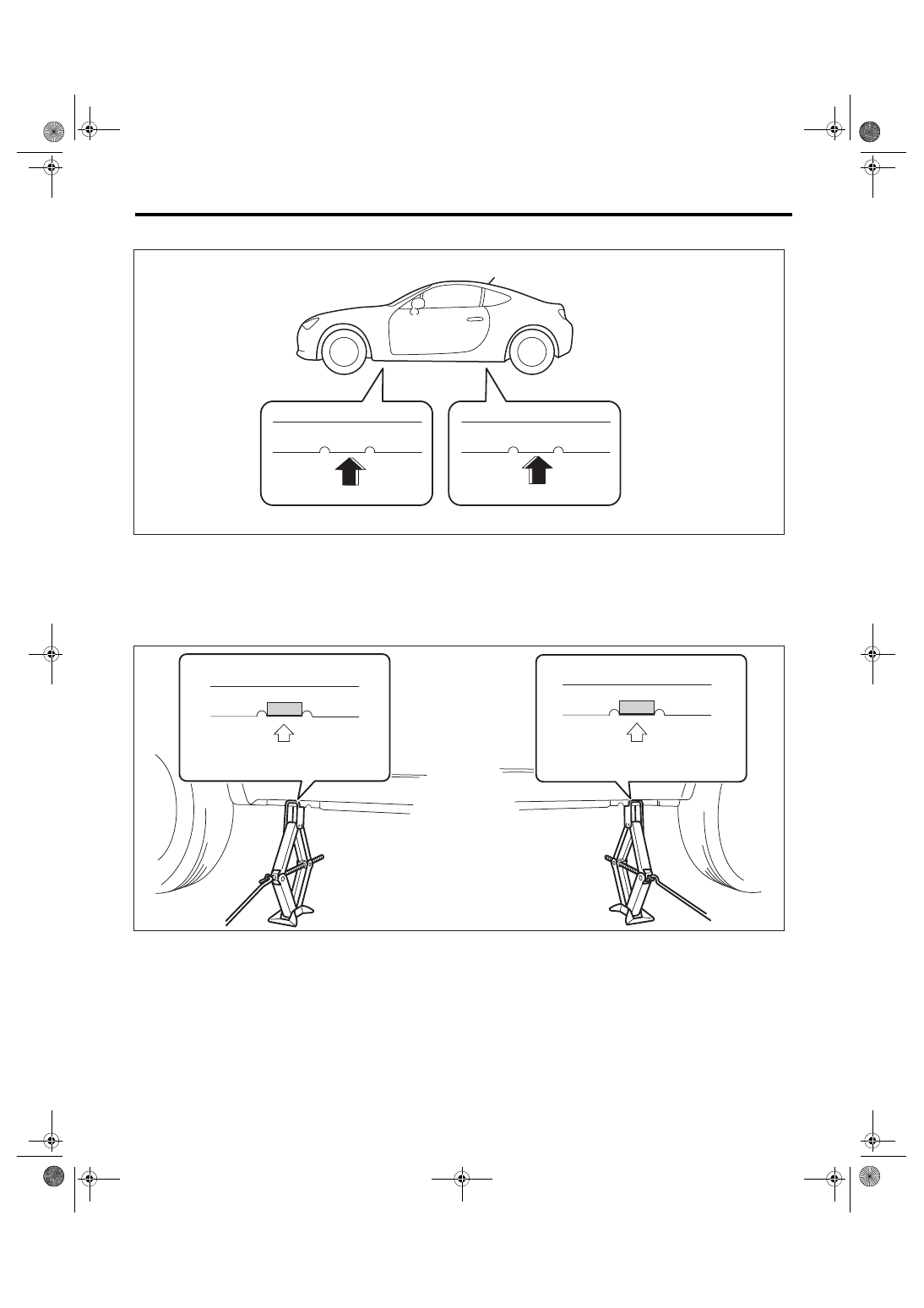

• Support locations

• Pantograph jack
CAUTION:

When storing the jack holder after use, store with the jack handle mount of the jack facing the inside

of the trunk.

(1)

Jack-up point









(1)

Jack-up point









NT-00467

(1)

(1)

(1)

NT-00459

(1)

NT-7

Note

NOTE

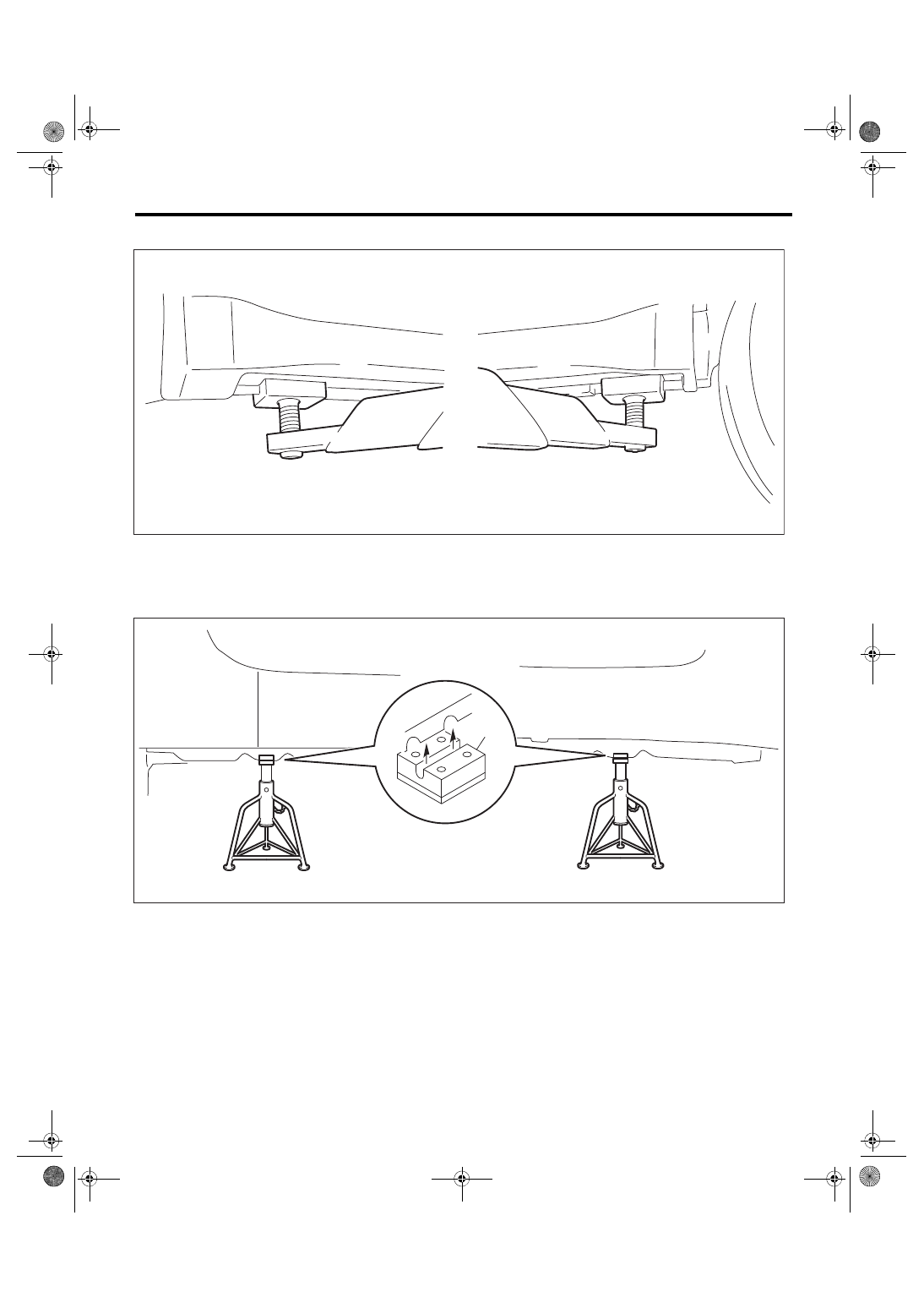

• Lift

CAUTION:

For models with side under skirt, use a spacer or an attachment to lift up the vehicle securely at jack

up point, without contact of side under skirt and lift.
• Rigid rack

(A)

Attachment









NT-00271

NT-00242

(A)

NT-8

Note

NOTE

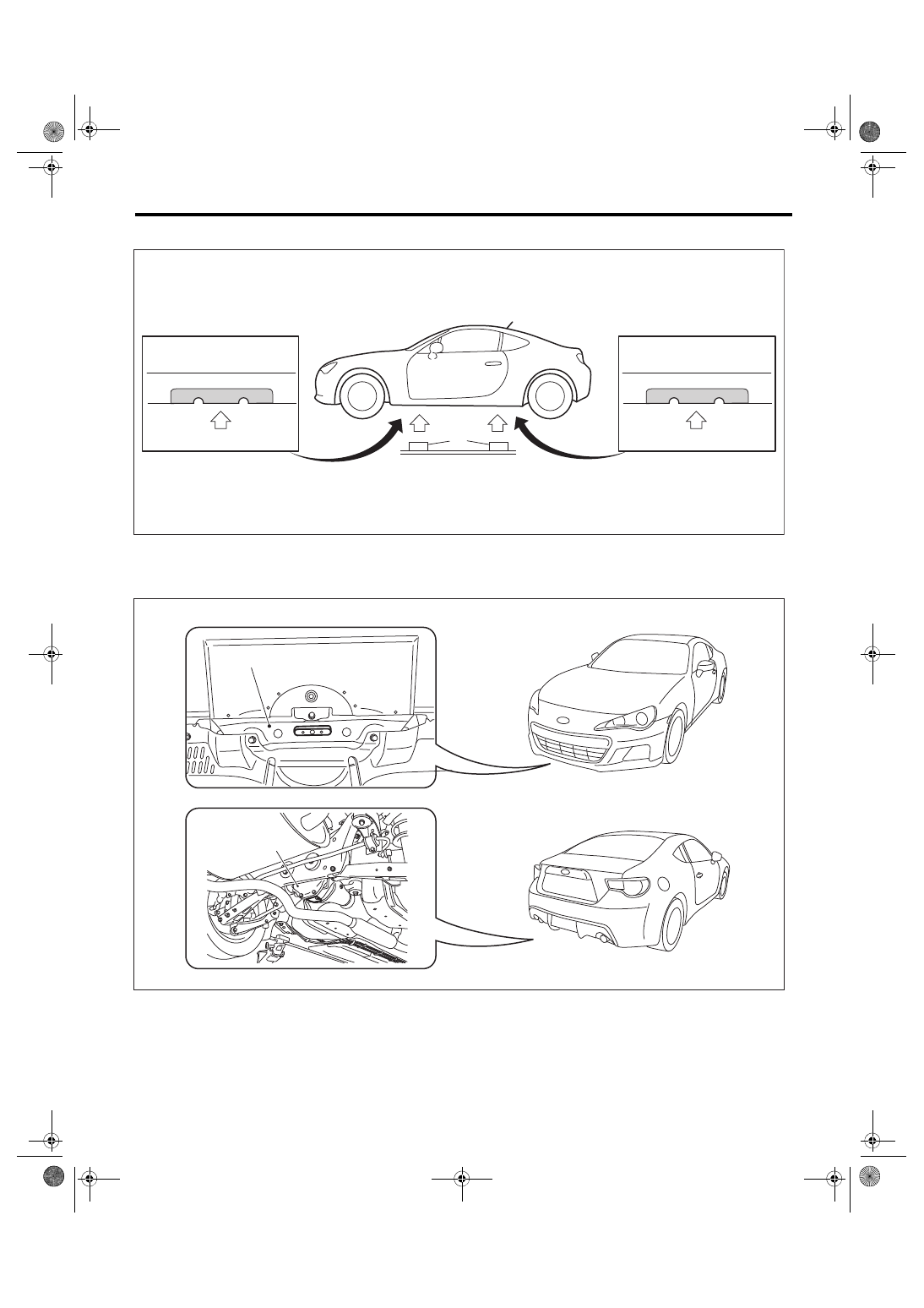

• Plate lift

• Jack-up point (When using a garage jack)

CAUTION:

If jacking up the front side of the vehicle, make sure that the jack is attached at the center of the jack-

up plate not at the sides.

(1)

Jack-up point

(2)

Attachment





(A)

Front

(B)

Rear





(1)

Frame

(2)

Rear differential





NT-00452

(2)

(1)

(1)

(2)

(1)

(A)

(B)

NT-00447
