Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 110





ОБЩЕЕ ОПИСАНИЕ

El-11

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

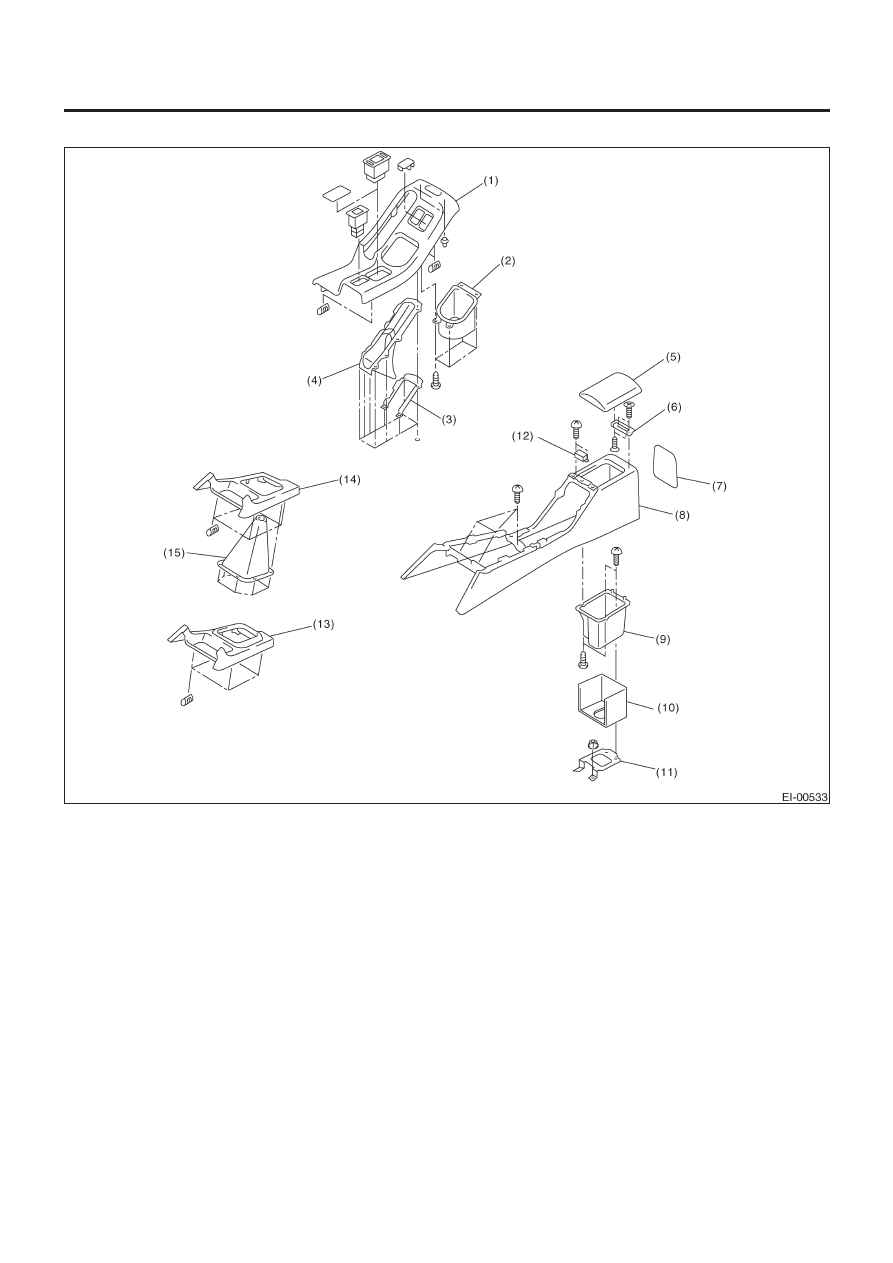

14. КОРОБКА КОНСОЛИ

(1) Крышка

консоли

(2) Подстаканник
(3) Кронштейн
(4) Полоска
(5) Верхняя

крышка

(6) Петля

крышки

(7) Задняя

крышка

(8) Коробка

консоли

(9) Карман

консоли

(10) Верхний кронштейн
(11) Нижний кронштейн
(12) Замок
(13)  Передняя крышка (Модель AT)
(14)  Передняя крышка (Модель MT)
(15) Чехол

ОБЩЕЕ ОПИСАНИЕ

El-12

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

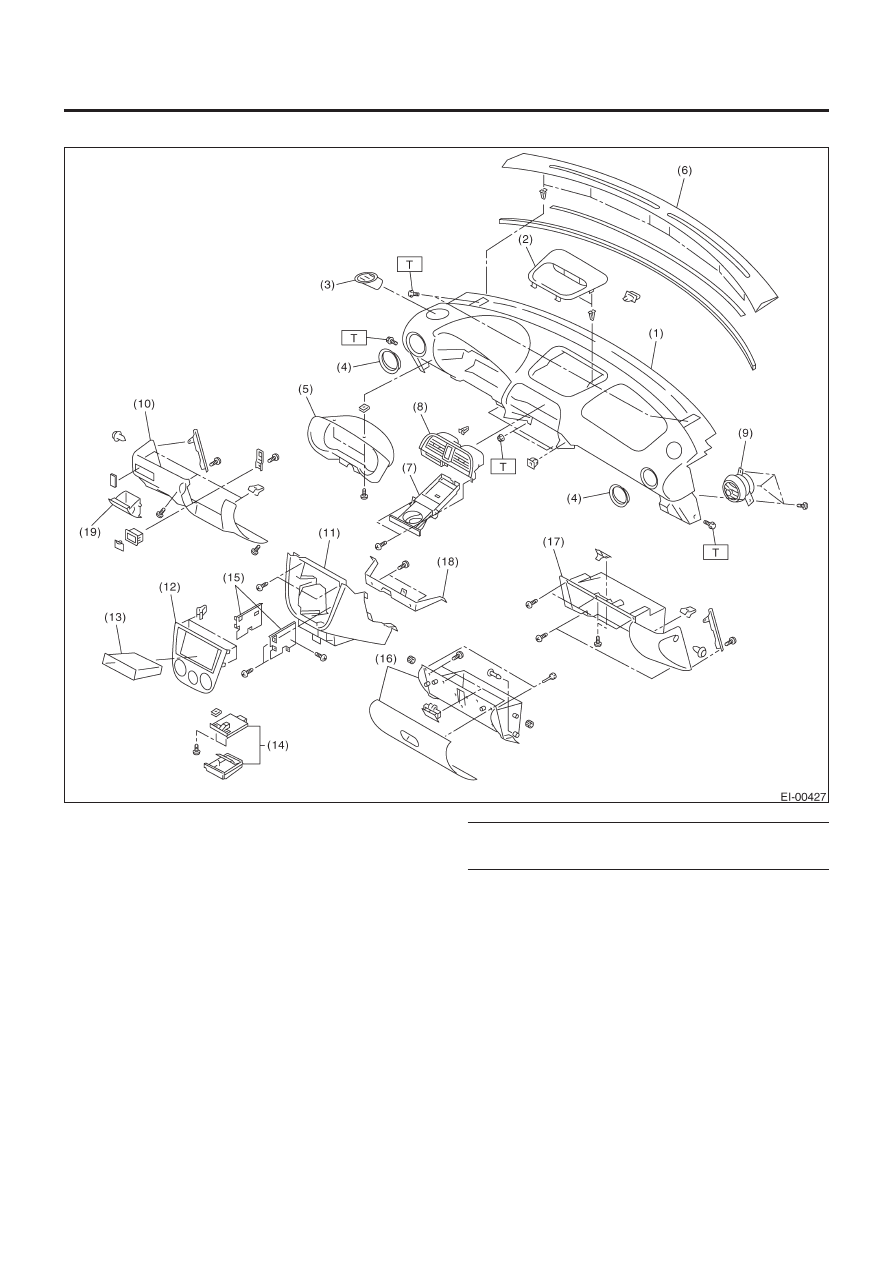

15. ПАНЕЛЬ ИНСТРУМЕНТОВ

(1)  Накладка и рама
(2)  Центральная верхняя панель
(3)  Вентиляционная решетка (размораживатель)
(4) Крышка

решетки

(5) Приборный

козырек

(6) Решетка

размораживателя

(7) Подстаканник
(8)  Вентиляционная решетка (центральная)
(9)  Вентиляционная решетка (боковая)
(10)  Нижняя крышка панели инструментов
(11) Крышка консоли
(12) Центральная панель
(13) Центральный карман
(14) Пепельница
(15) Держатель аудиосистемы
(16)  Крышка отсека для перчаток
(17)  Панель отсека для перчаток
(18) Усилитель консоли
(19)  Ящичек для монет

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7 (0.71,5.2)

ОБЩЕЕ ОПИСАНИЕ

El-13

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

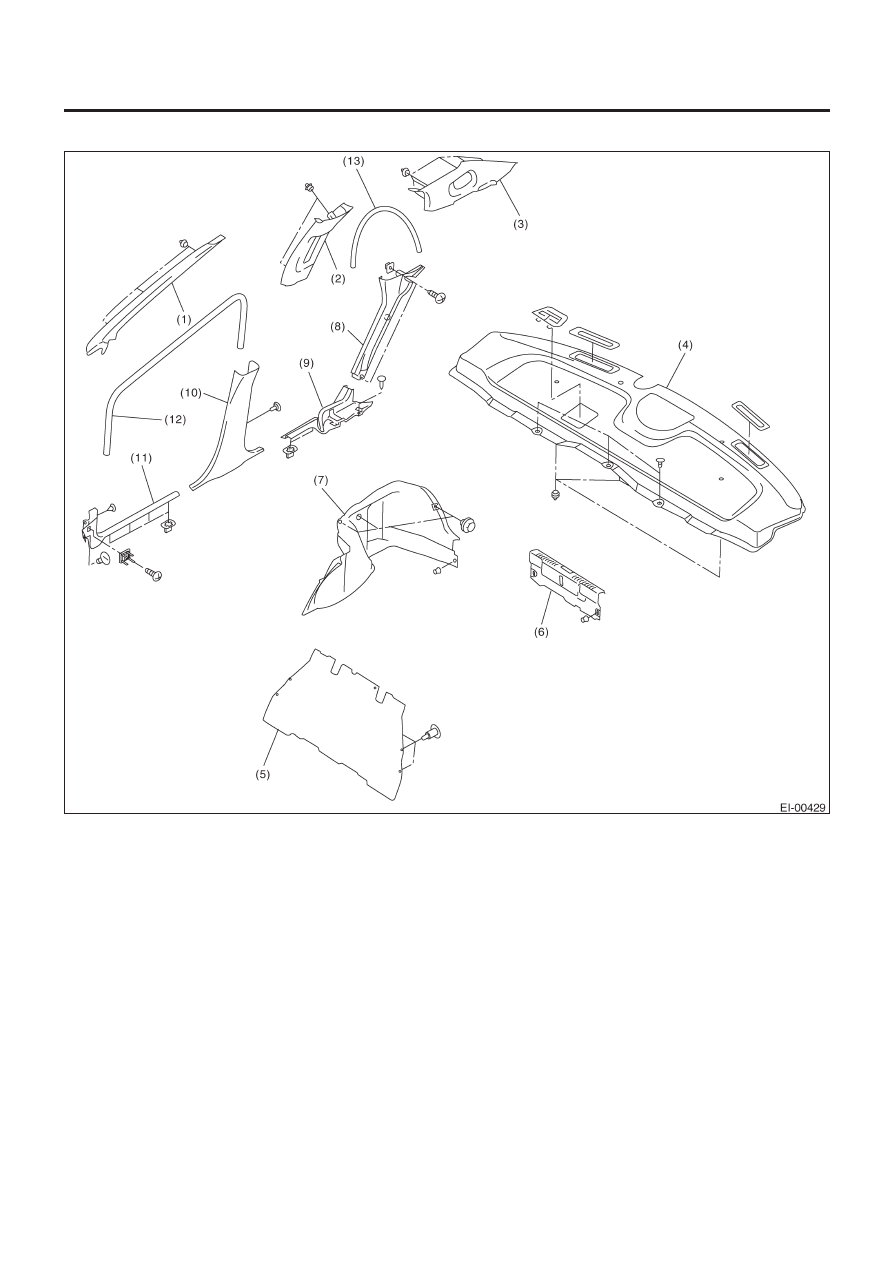

16. ВНУТРЕННЯЯ ОТДЕЛКА (МОДЕЛЬ SEDAN)

(1)  Верхняя отделка передней стойки
(2)  Верхняя отделка центральной стойки
(3)  Верхняя отделка задней стойки
(4)  Отделка задней полки
(5)  Отделка задней переборки
(6)  Задняя отделка багажника
(7) Боковая

отделка

багажника

(8)  Нижняя отделка задней стойки
(9)  Задняя крышка бокового порога
(10)  Нижняя отделка центральной стойки
(11)  Передняя крышка бокового порога
(12) Передняя отделка
(13) Задняя отделка

ОБЩЕЕ ОПИСАНИЕ

El-14

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

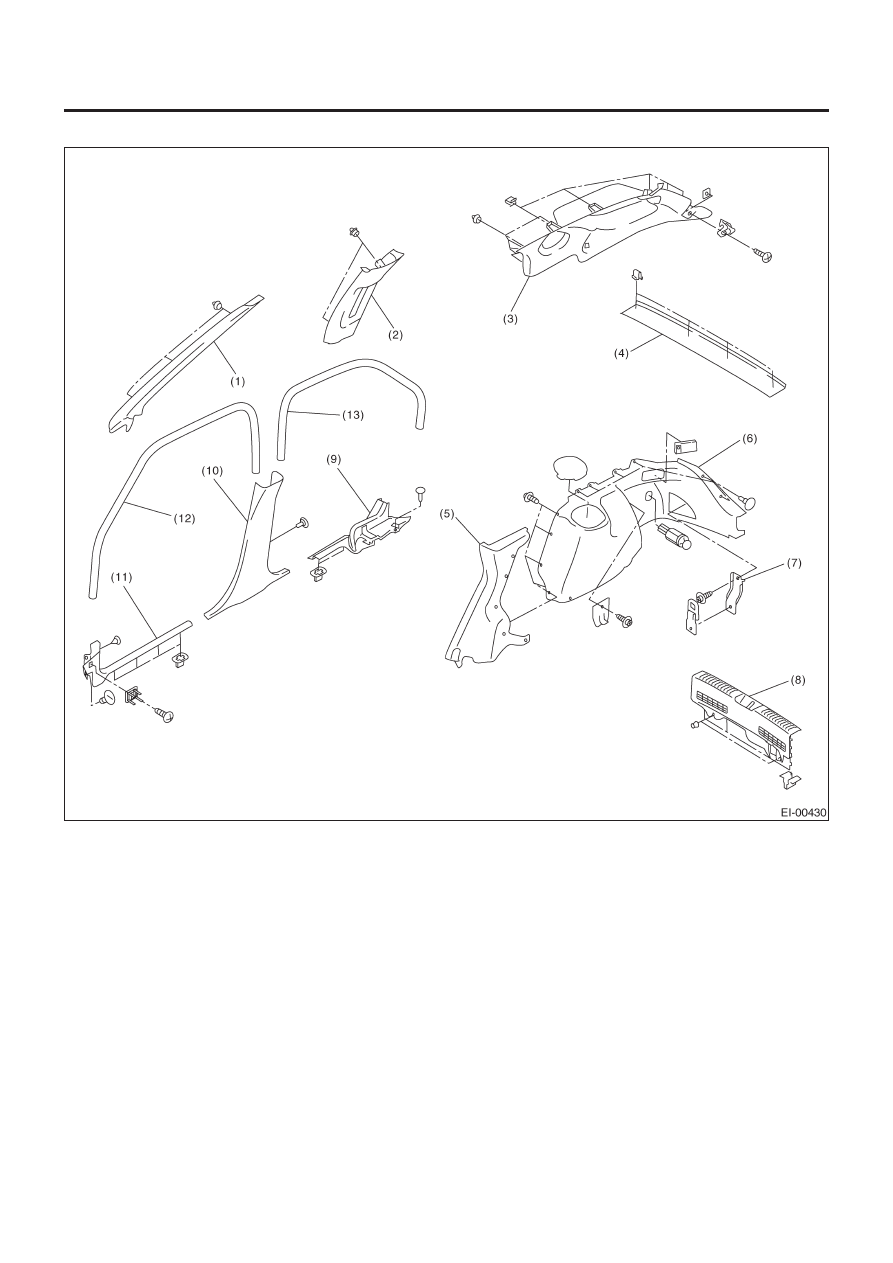

17. ВНУТРЕННЯЯ ОТДЕЛКА (МОДЕЛЬ WAGON)

(1)  Верхняя отделка передней стойки
(2)  Верхняя отделка центральной стойки
(3)  Верхняя отделка задней стойки
(4)  Отделка задней направляющей
(5)  Нижняя отделка задней стойки
(6)  Нижняя отделка задней четверти
(7) Крючок
(8)  Отделка задней юбки
(9)

Задняя крышка бокового порога

(10) Нижняя отделка центральной стойки
(11)  Передняя крышка бокового порога
(12) Передняя отделка
(13) Задняя отделка
