СИСТЕМА СЦЕПЛЕНИЯ

CL

Стр.

ОБЩЕЕ ОПИСАНИЕ

CL-2

СИСТЕМА СЦЕПЛЕНИЯ

1. Общее описание

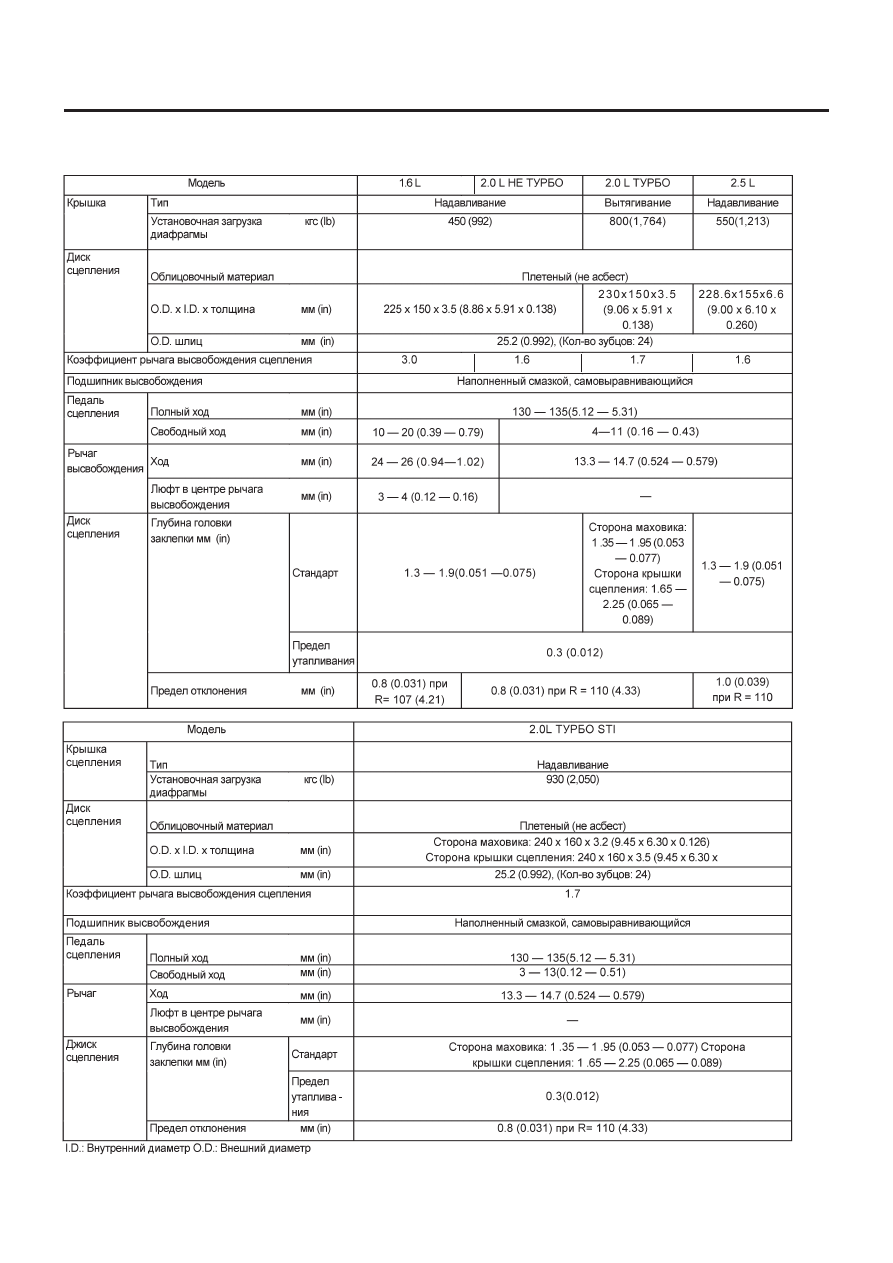

A: СПЕЦИФИКАЦИИ

ОБЩЕЕ ОПИСАНИЕ

CL-3

СИСТЕМА СЦЕПЛЕНИЯ

B: КОМПОНЕНТ

1. УСТРОЙСТВО СЦЕПЛЕНИЯ

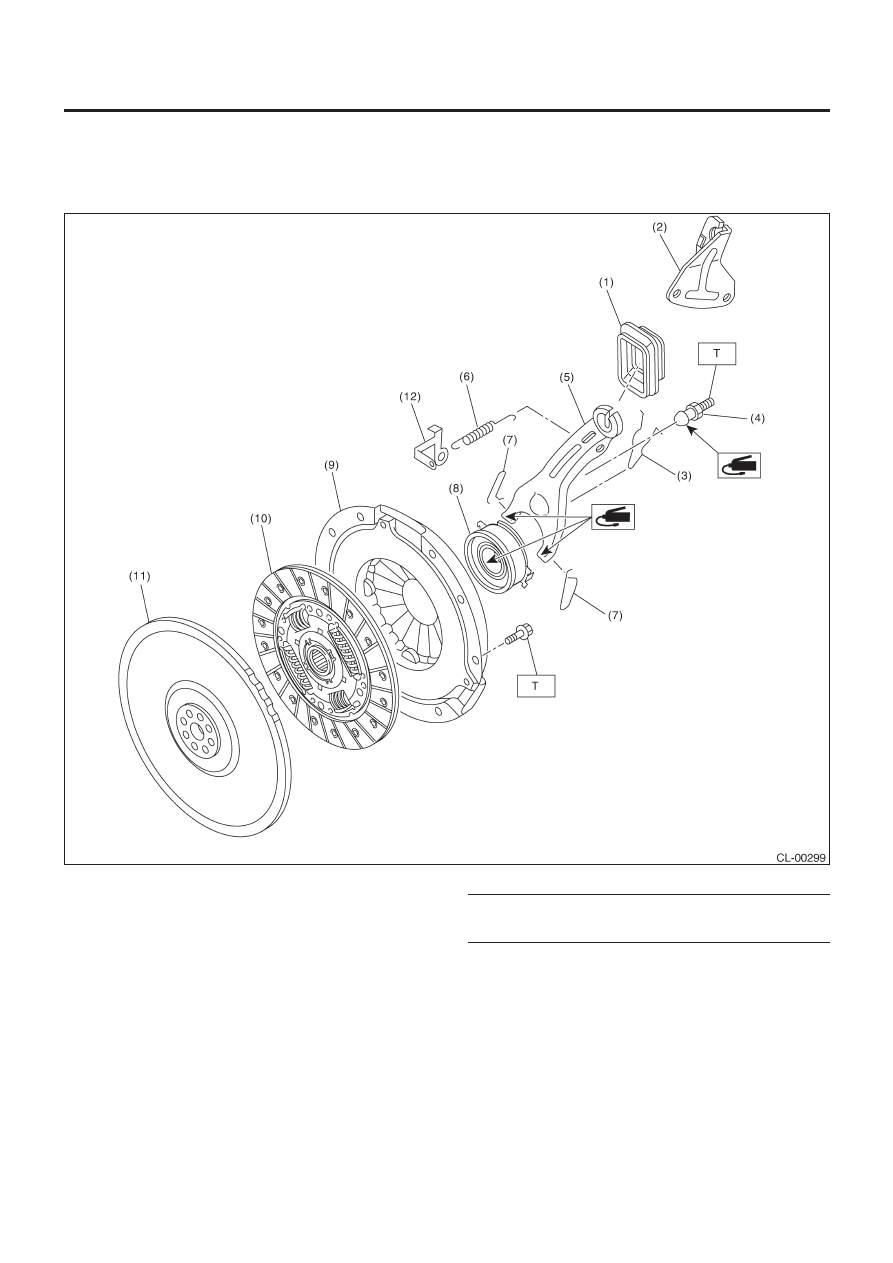

• МОДЕЛЬ 1.6 L SOHC

(1) Пыльник
(2)  Кронштейн троса муфты
(3) Пружина

фиксатора

(4) Стержень
(5)  Рычаг высвобождения муфты
(6) Возвратная

пружина

(7) Зажим
(8)  Подшипник высвобождения муфты
(9) Крышка

сцепления

(10) Диск сцепления
(11) Маховик
(12)  Кронштейн возвратной пружины сцепления

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

16 (1.6,11.8)

ОБЩЕЕ ОПИСАНИЕ

CL-4

СИСТЕМА СЦЕПЛЕНИЯ

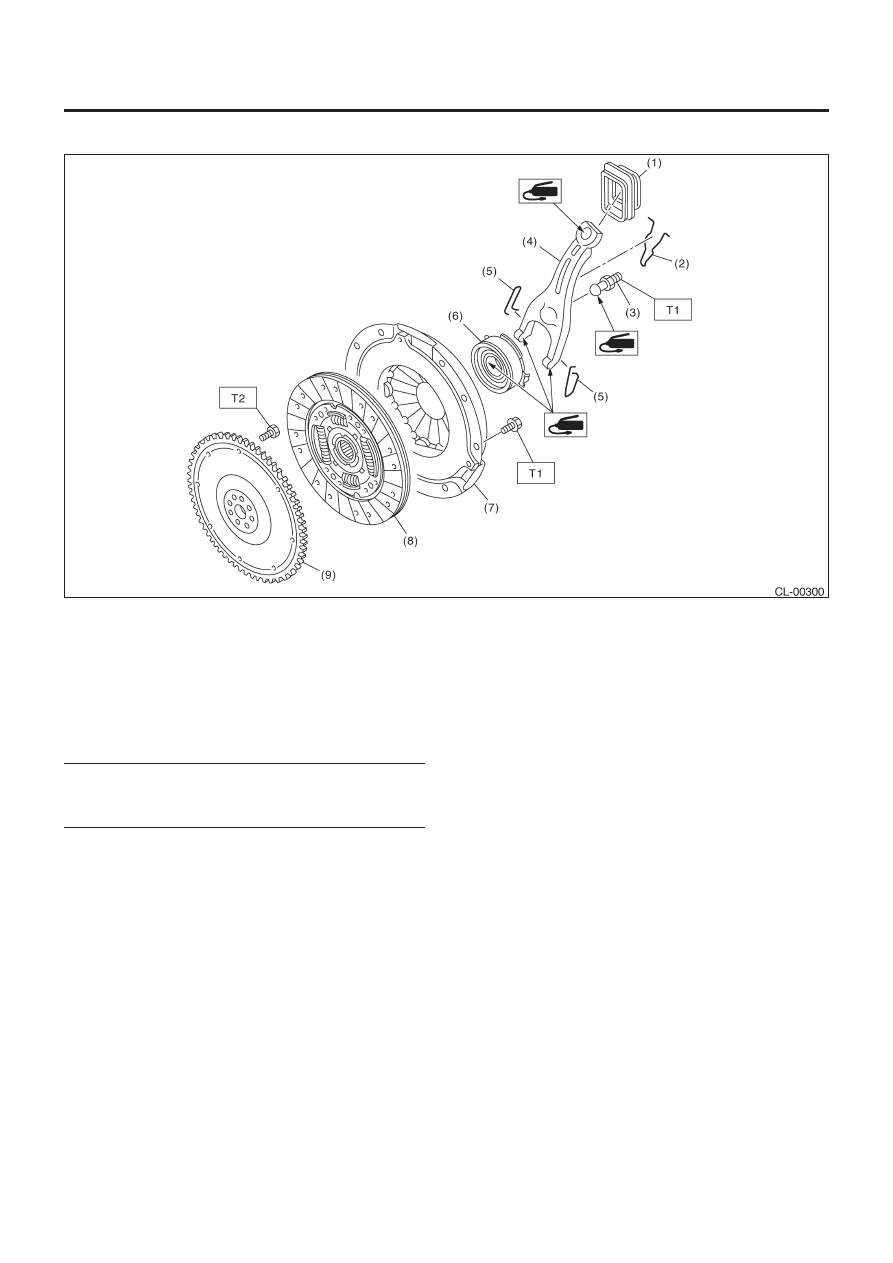

• МОДЕЛЬ 2.0 L SOHC

(1) Пыльник
(2) Пружина

фиксатора

(3) Стержень
(4)  Рычаг высвобождения муфты
(5) Зажим
(6)  Подшипник высвобождения муфты
(7) Крышка

сцепления

(8) Диск

сцепления

(9) Маховик

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

16 (1.6,11.8)

T2:

72 (7.3,52.8)
