Subaru Impreza: трансмиссия и сцепление. Руководство - часть 120





МАСЛЯНАЯ ТРУБКА

6MT-43

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

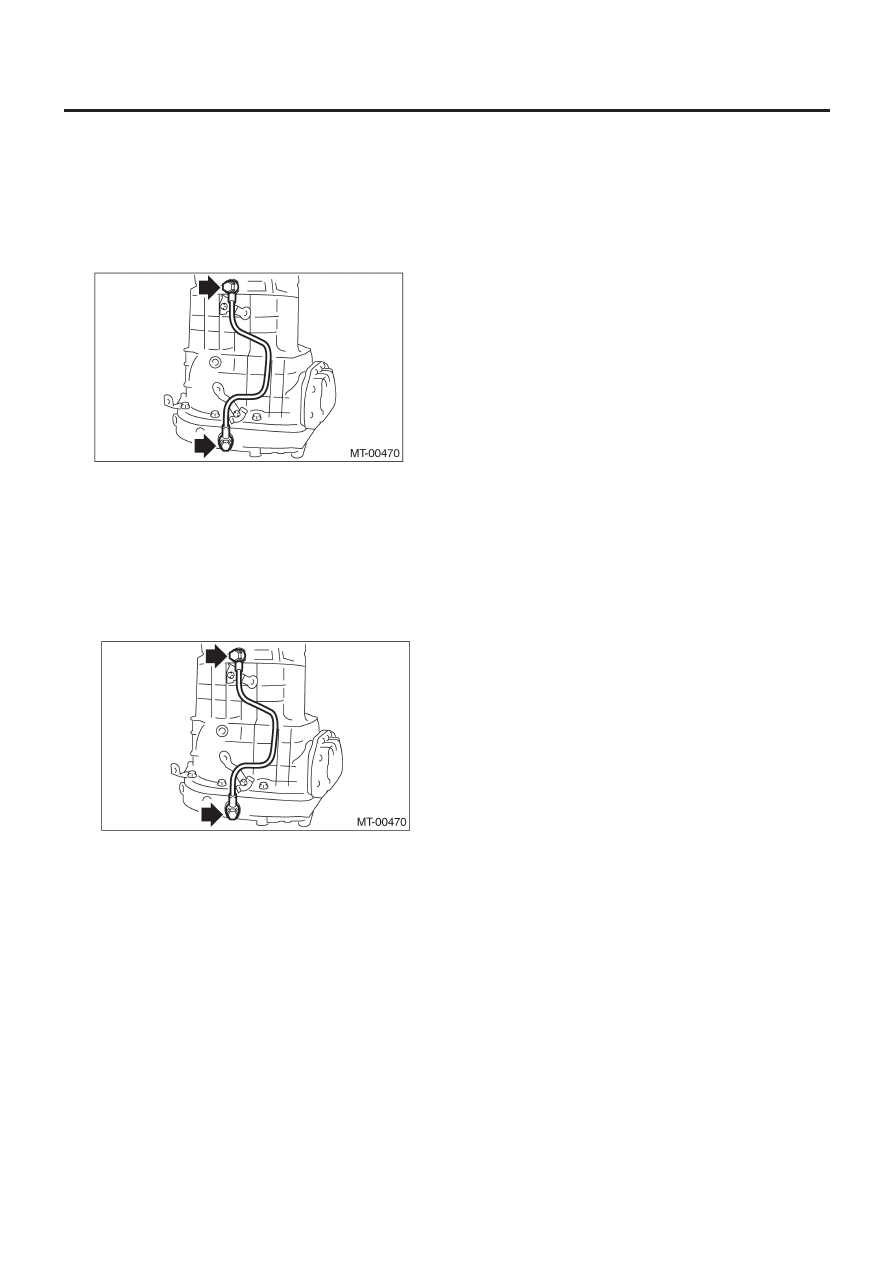

9. Масляная трубка

A:  ДЕМОНТАЖ

Снимите масляную трубку.

ПРИМЕЧАНИЕ:
Не используйте прокладку повторно.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Всегда используйте новую прокладку.

Момент затяжки:

32 Н•м (3.3 кгс-м, 23.6 ft-lb)

C: ОСМОТР

1) Убедитесь в том, что на трубке нет никаких повреждений. В
противном случае замените трубку.
2) Проверьте стыковочной части трубки на предмет протечки
масла. В случае обнаружения протечки масла замените про-
кладку.

ПЕРЕКЛЮЧАТЕЛЬ ОГНЕЙ ЗАДНЕГО ХОДА

6MT-44

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

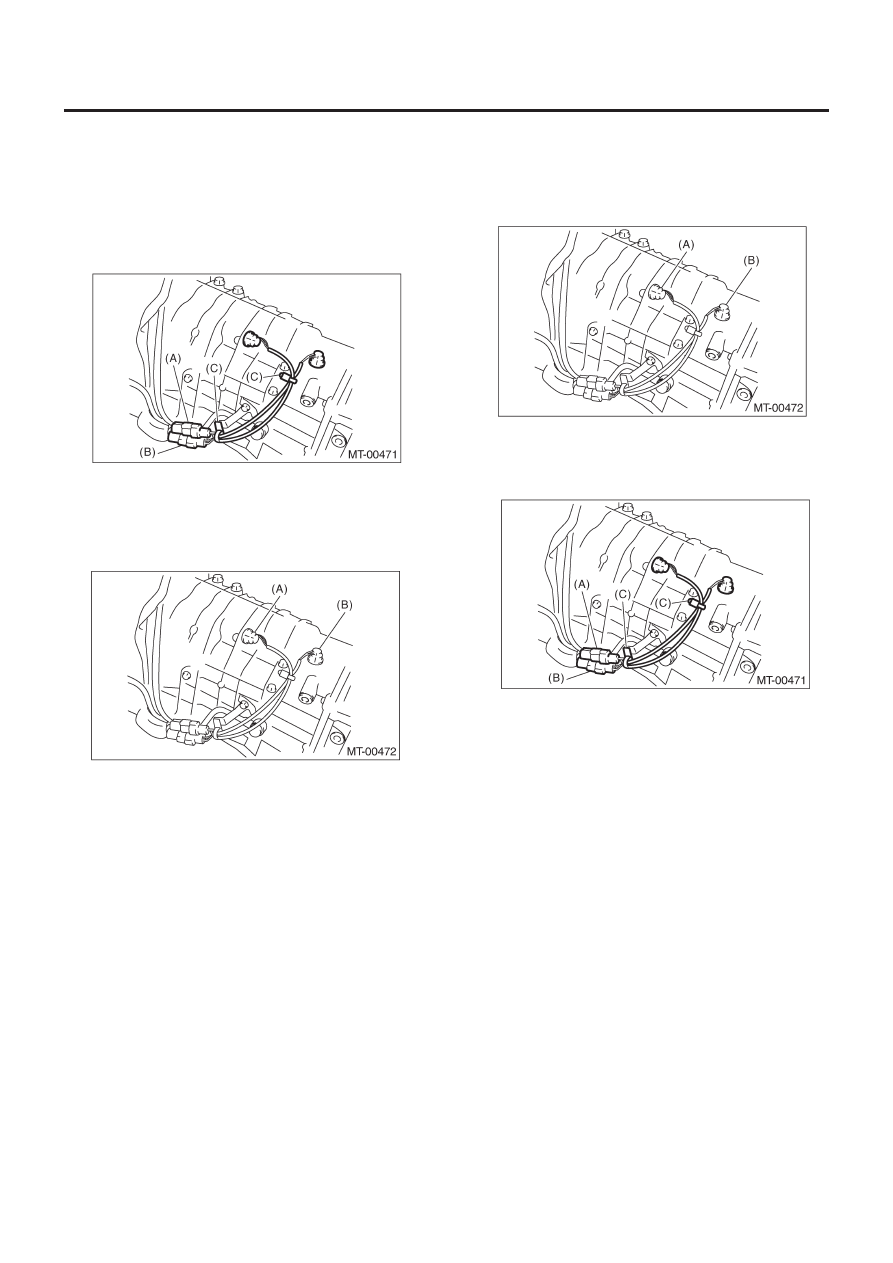

10. Переключатель огней заднего хода

A:  ДЕМОНТАЖ

1) Снимите устройство механической трансмиссии с автомо-
биля. <См. 6MT-36, ДЕМОНТАЖ, Устройство механической
трансмиссии.>
2) Отсоедините коннектор переключателя огней заднего хода.

(A)  Коннектор переключателя огней заднего хода (белый)
(B)  Коннектор переключателя нейтрального положения

(черный)

(C) Зажим

3) Снимите переключатель огней заднего хода.

(A)  Переключатель огней заднего хода
(B) Нейтральный

переключатель

B:  УСТАНОВКА

1) Установите переключатель огней заднего хода.

Момент затяжки:

32 Н•м (3.3 кгс-м, 23.6 ft-lb)

(A)  Переключатель огней заднего хода
(B) Нейтральный

переключатель

2) Подсоедините коннектор переключателя огней заднего хода.

(A)  Коннектор переключателя огней заднего хода (белый)
(B)  Коннектор переключателя нейтрального положения

(черный)

(C) Зажим

3) Установите устройство механической трансмиссии на ав-
томобиль. <См. 6MT-38, УСТАНОВКА, Устройство механиче-
ской трансмиссии.>

ПЕРЕКЛЮЧАТЕЛЬ ОГНЕЙ ЗАДНЕГО ХОДА

6MT-45

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

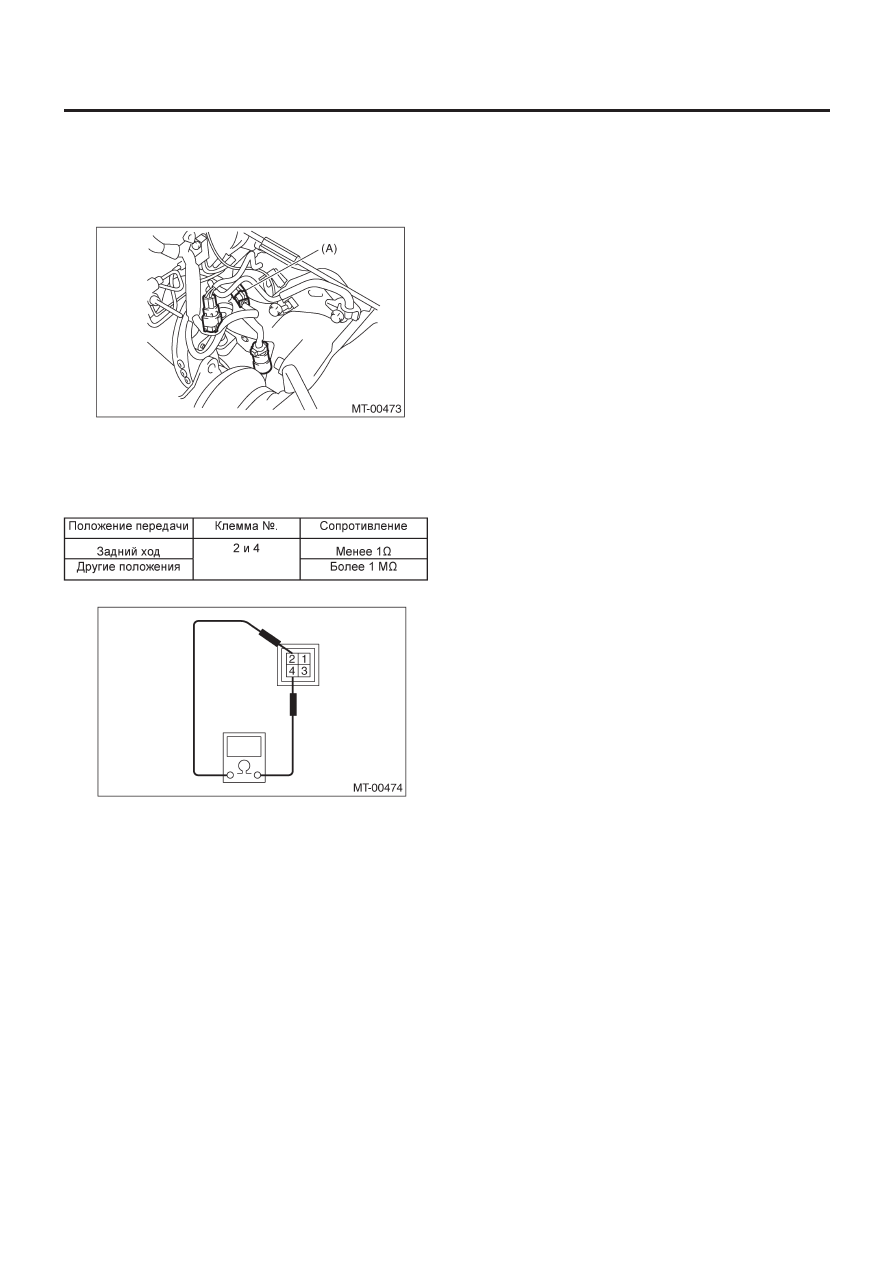

C: ОСМОТР

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите интеркулер. <См. IN(H4DOTC)-10, ДЕМОНТАЖ,
Интеркулер.>
3) Отсоедините проводку трансмиссии и проводку шасси.

(A)    Коннектор трансмиссии

4) Измерьте сопротивление между клеммами переключателя
огней заднего хода. Если оно не соответствует спецификаци-
ям, замените переключатель огней заднего хода.

ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ

6MT-46

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

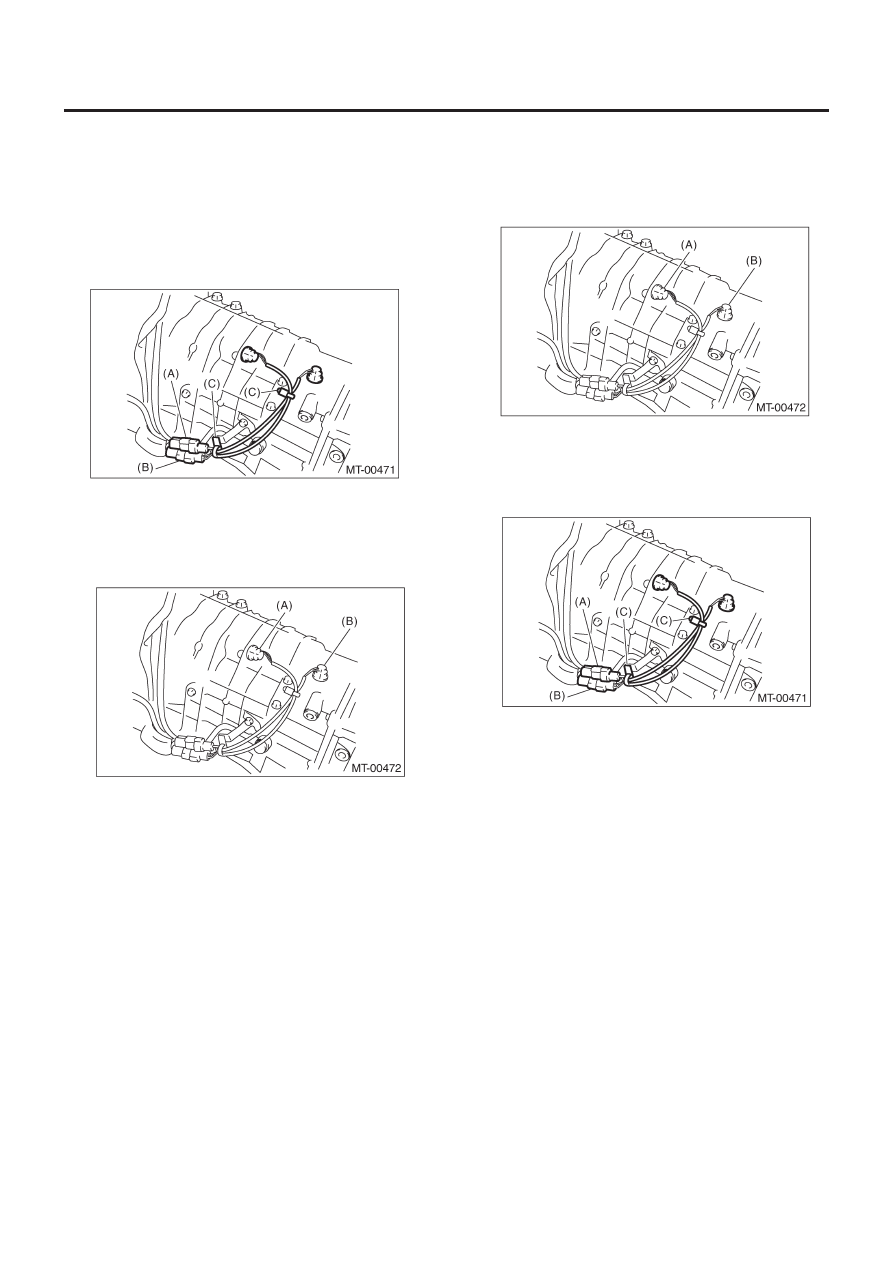

11. Переключатель нейтрального положения

A:  ДЕМОНТАЖ

1) Снимите устройство механической трансмиссии с автомо-
биля. <См. 6MT-36, ДЕМОНТАЖ, Устройство механической
трансмиссии.>
2) Отсоедините коннектор переключателя нейтрального по-
ложения и зажим.

(A)  Коннектор переключателя огней заднего хода (белый)
(B)  Коннектор переключателя нейтрального положения

(черный)

(C) Зажим

3) Снимите переключатель нейтрального положения.

(A)  Переключатель огней заднего хода
(B) Нейтральный

переключатель

B:  УСТАНОВКА

1) Установите переключатель нейтрального положения.

Момент затяжки:

32 Н•м (3.3 кгс-м, 23.6 ft-lb)

(A)  Переключатель огней заднего хода
(B) Нейтральный

переключатель

2) Подсоедините коннектор переключателя нейтрального по-
ложения и зажим.

(A)  Коннектор переключателя огней заднего хода (белый)
(B)  Коннектор переключателя нейтрального положения

(черный)

(C) Зажим

3) Установите устройство механической трансмиссии на ав-
томобиль. <См. 6MT-38, УСТАНОВКА, Устройство механиче-
ской трансмиссии.>
