ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)(diag)-225

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BO:DTC P0604 ОШИБКА ПАМЯТИ СЛУЧАЙНОГО ДОСТУПА (RAM)

МОДУЛЯ ВНУТРЕННЕГО УПРАВЛЕНИЯ

• УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
• Сразу после обнаружения неполадки

• СИМПТОМ НЕПОЛАДКИ:
• Двигатель не заводится.
• Двигатель глохнет.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См.EN(H4DOTC)(diag)-47, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)(diag)-39, Режим осмотра.>.

• ДИАГРАММА ПРОВОДКИ:

• Модель LHD

Переключатель зажигания

Главное реле

Аккумулятор

К переднему датчику кислорода (A/F)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)(diag)-226

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

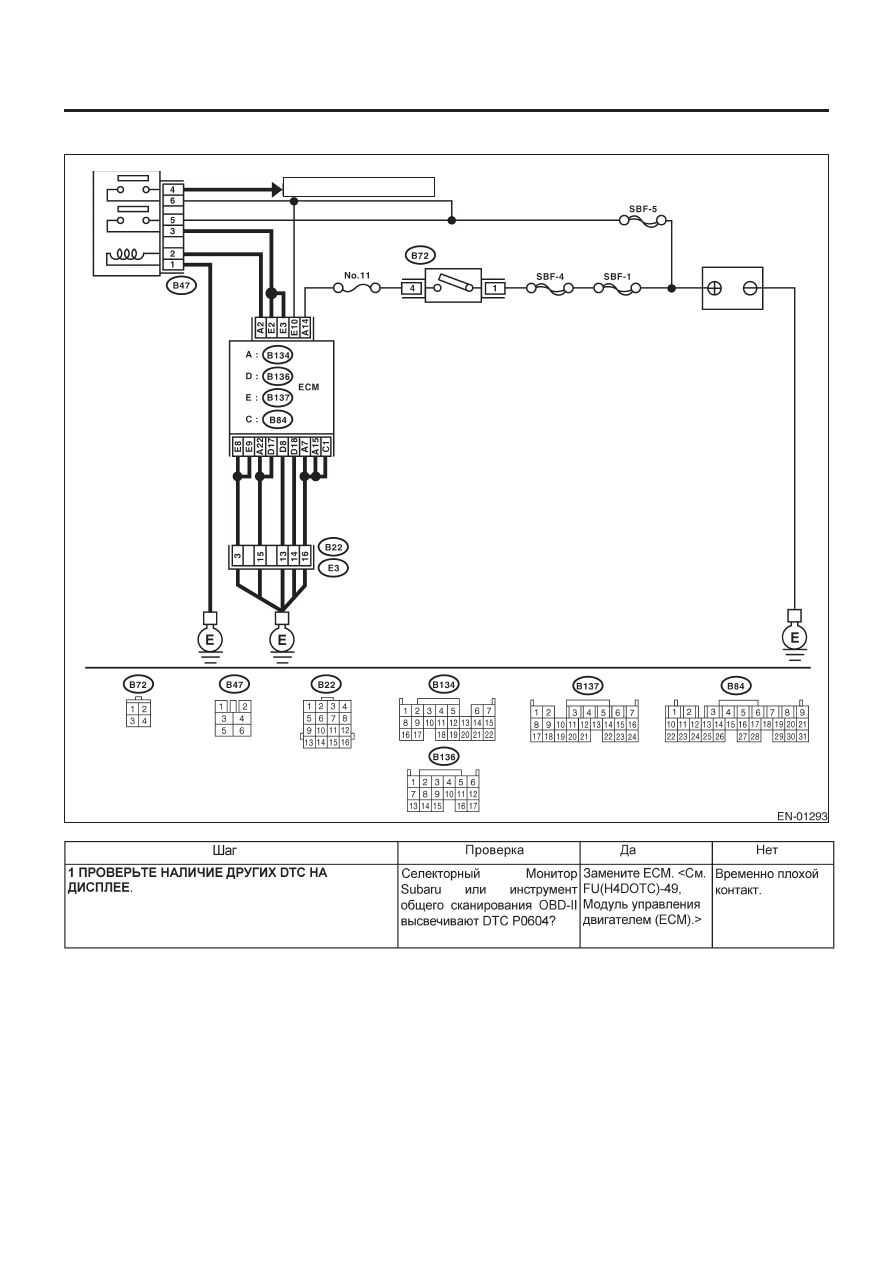

• Модель RHD

Переключатель
зажигания

Главное реле

Аккумулятор

Коннектор связи данных

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)(diag)-227

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BP: DTC P0691 НИЗКАЯ ЦЕПЬ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ ОХЛАДИТЕЛЯ 1

• УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
• Два следующих один за другим ездовых цикла с неполадкой

• СИМПТОМ НЕПОЛАДКИ:
• Вентилятор радиатора работает неправильно.
• Перегрев

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См.EN(H4DOTC)(diag)-47, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)(diag)-39, Режим осмотра.>.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)(diag)-228

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Реле
главного
вентиля-
тора - 1

Реле
главного
вентиля-
тора - 2

Мотор главного вентилятора

Держатель реле кон-
диционера воздуха

Держатель реле кон-
диционера воздуха

Реле
вспомо-
гательно-
го венти-
лятора - 1

Реле
вспомо-
гательно-
го венти-
лятора - 2

Мотор вспомогательно-
го вентилятора
