ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)(diag)-109

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• Модель RHD

Корпус дросселя

Датчик абсолют-
ного давления
коллектора

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)(diag)-110

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)(diag)-111

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

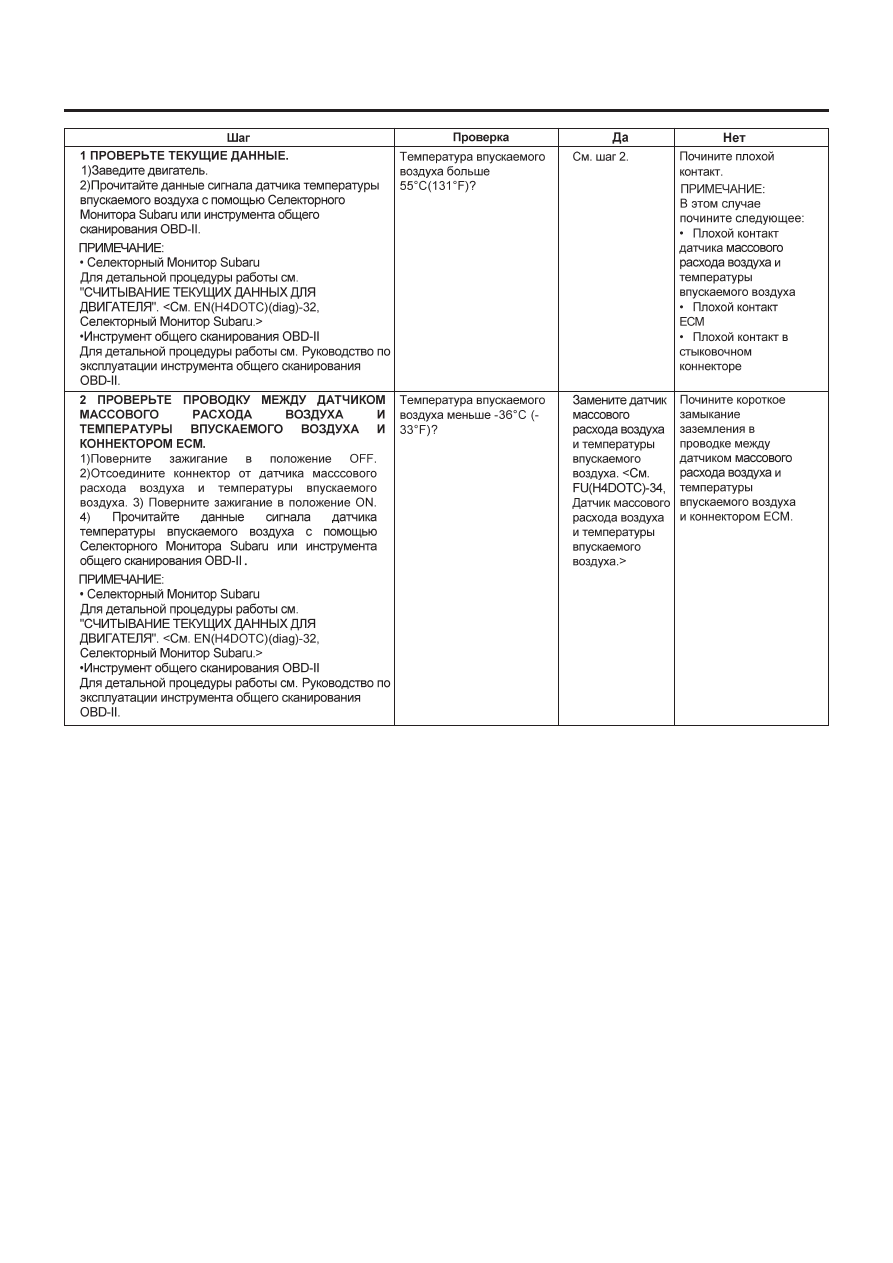

N:  DTC P0112 НИЗКИЙ ВХОДНОЙ СИГНАЛ ЦЕПИ ТЕМПЕРАТУРЫ  ВПУСКАЕМОГО ВОЗДУХА

• УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
• Сразу же при обнаружении неполадки

• СИМПТОМ НЕПОЛАДКИ:
• Ошибка холостого хода
• Плохие ездовые качества

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См.EN(H4DOTC)(diag)-47, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)(diag)-39, Режим осмотра.>.

• ДИАГРАММА ПРОВОДКИ:

Датчик массового расхо-
да воздуха и температу-
ры впускаемого воздуха

Главное реле

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)(diag)-112

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
