ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SOw/oOBD)(diag)-92

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SOw/oOBD)(diag)-93

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

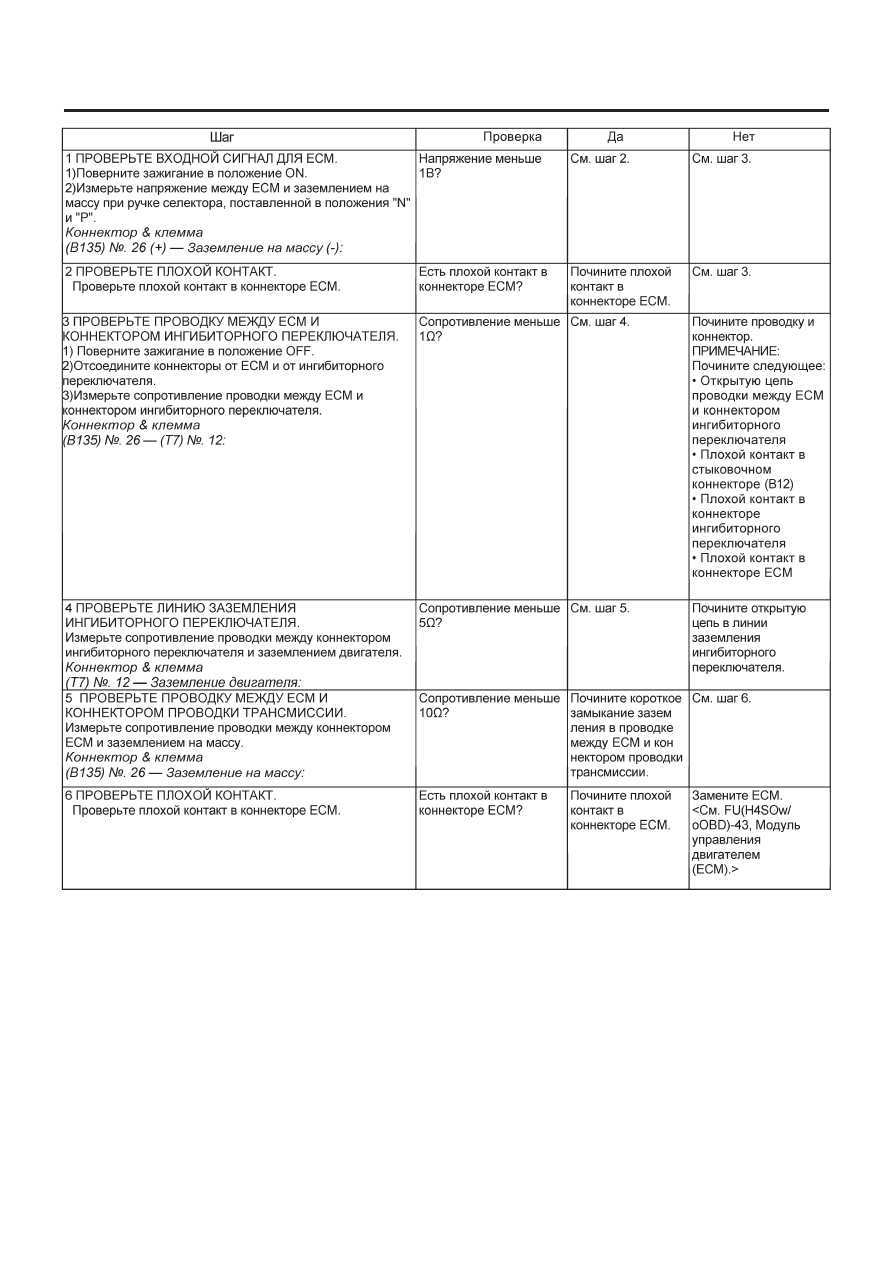

P:  DTC 51 ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПАРКОВКА/НЕЙТРАЛЬ (МОДЕЛЬ AТ)

• ДИАГНОЗ:
• Сигнал переключателя положения Парк./Нейтр. ненормален.
• Трос переключения подсоединен неверно.
• Коннектор проводки между ECM/ТСМ и ингибиторным переключателем  замкнут или открыт.

• СИМПТОМ НЕПОЛАДКИ:
• Ошибка холостого хода

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти и Режим осмотра <См.
EN(H4SOw/oOBD)(diag)-28, ОПЕРАЦИЯ, Режим очистки памяти.> и < См. EN(H4SOw/oOBD)(diag)-26, ОПЕРАЦИЯ, Режим
осмотра.>

• ДИАГРАММА ПРОВОДКИ:

Ингибиторный переключатель

Мотор стартера

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SOw/oOBD)(diag)-94

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SOw/oOBD)(diag)-95

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Q: DTC 85 СИСТЕМА ЗАРЯДКИ

• ДИАГНОЗ:
• Низкое или высокое напряжение источника питания от ЕСМ.

• СИМПТОМ НЕПОЛАДКИ:
• Загорается предупреждающая лампочка зарядки.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти и Режим осмотра <См.
EN(H4SOw/oOBD)(diag)-28, ОПЕРАЦИЯ, Режим очистки памяти.> и < См. EN(H4SOw/oOBD)(diag)-26, ОПЕРАЦИЯ, Режим
осмотра.>

• ДИАГРАММА ПРОВОДКИ:

Главное реле

Аккумулятор

Генератор
