2004 IMPREZA РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

УКАЗАТЕЛЬ БЫСТРОГО ОЗНАКОМЛЕНИЯ

РАЗДЕЛ ОБЩЕЙ ИНФОРМАЦИИ

Данное руководство предназначено для предоставления об-
служивающему персоналу SUBARU необходимой информа-
ции и данных для правильного обслуживания и ремонта авто-
мобилей SUBARU. Данное руководство включает процедуры
обслуживания, разборки, сборки, проверки и регулировки
компонентов и диагностики для опытных механиков. Пожа-
луйста, прочтите внимательно и используйте данное руко-
водство для выполнения всех ремонтных работ для удовле-
творения наших потребителей путем содержания их автомо-
биля в оптимальном состоянии.   В случае если во время ре-
монта требуется замена деталей, всегда используйте фир-
менные детали SUBARU.

Вся информация, иллюстрации и спецификации, содержа-
щиеся в данном руководстве, основаны на самой последней
информации о продукции, доступной на момент утверждения
в печать.
HEAVY INDUSTRIES LTD.

Предисловие

FW

Как использовать данное руководство

HU

Спецификации

SPC

Предостережения

РС

Примечание

NT

Идентификация

ID

Рекомендуемые материалы

RM

Предпродажная инспекция

PI

Периодическое техническое
обслуживание

РМ

G1870GE1

КАК ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ

HU-2

КАК ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ

1. Как пользоваться даным руководством

A:  КАК ПОЛЬЗОВАТЬСЯ

ДАННЫМ РУКОВОДСТВОМ

1. СТРУКТУРА

Каждый раздел состоит из SCT, разбитых на  SC, которые раз-
делены на секции для каждого компонента.  Туда включены
данные по спецификации, обслуживанию и другая информа-
ция по компонентам; также там, где это было необходимо,
добавлена информация по диагностике.

2. ОГЛАВЛЕНИЕ

На первой странице содержится оглавление с указателями.

3. КОМПОНЕНТЫ

Каждый компонент представлен в виде рисунка. На данных ри-
сунках указана информация, необходимая для ремонтных ра-
бот (момент затяжки, места смазки и т.д.). При  описании ис-
пользуются символы. Для заказа деталей см. каталог деталей.

КАК ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ

HU-4

КАК ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ

4. СПЕЦИФИКАЦИИ

При необходимости также прилагаются спецификации.

5. ОСМОТР

Осмотр должен проводиться до и после технического обслуживания.

6. ОБСЛУЖИВАНИЕ

• Инструкции по обслуживанию деталей, имеющих срок годности, описывают область работ и детализированные этапы работ с
иллюстрациями. Они также описывают использование специальных инструментов, момент затяжки и меры предосторожности для
каждой процедуры.
• Если в одной процедуре по обслуживанию содержится много деталей, подлежащих обслуживанию, для каждой части предоста-
вляются соответствующие ссылки на справочный материал.

Пример:

(A) Компонент
(B) Процесс
(C) Ссылка
(D) Меры

предосторожности

(E)  Номер инструмента для специального инструмента
(F)  Название специального инструмента
(G) Момент затяжки (H)     Иллюстрация

15. Агрегат коренного вала для однорядного двигателя

A:  ДЕМОНТАЖ

1)

Снимите с автомобиля агрегат механической трансмиссии.
<См. MT-33, ДЕМОНТАЖ, Агрегат Механической Трансмиссии.>

11)  Затяните стопорные гайки с определенным усилием, используя ST1 и ST2.

ПРИМЕЧАНИЕ:

После затяжки закрепите стопорные гайки в двух местах.
ST2    499987003       ТОРЦОВЫЙ КЛЮЧ
ST1    498937000       ДЕРЖАТЕЛЬ ТРАНСМИССИИ

Момент затяжки:

118Нм (12.0кгс-м, 86.8 фут-фунт)

(B)

(A)

(C)

(D)

(G)

(F)

(H)

(E)

КАК ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ

HU-5

КАК ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ

7. ДИАГНОСТИКА

Таблицы, показывающие поэтапный процесс, упрощают проведение диагностики.

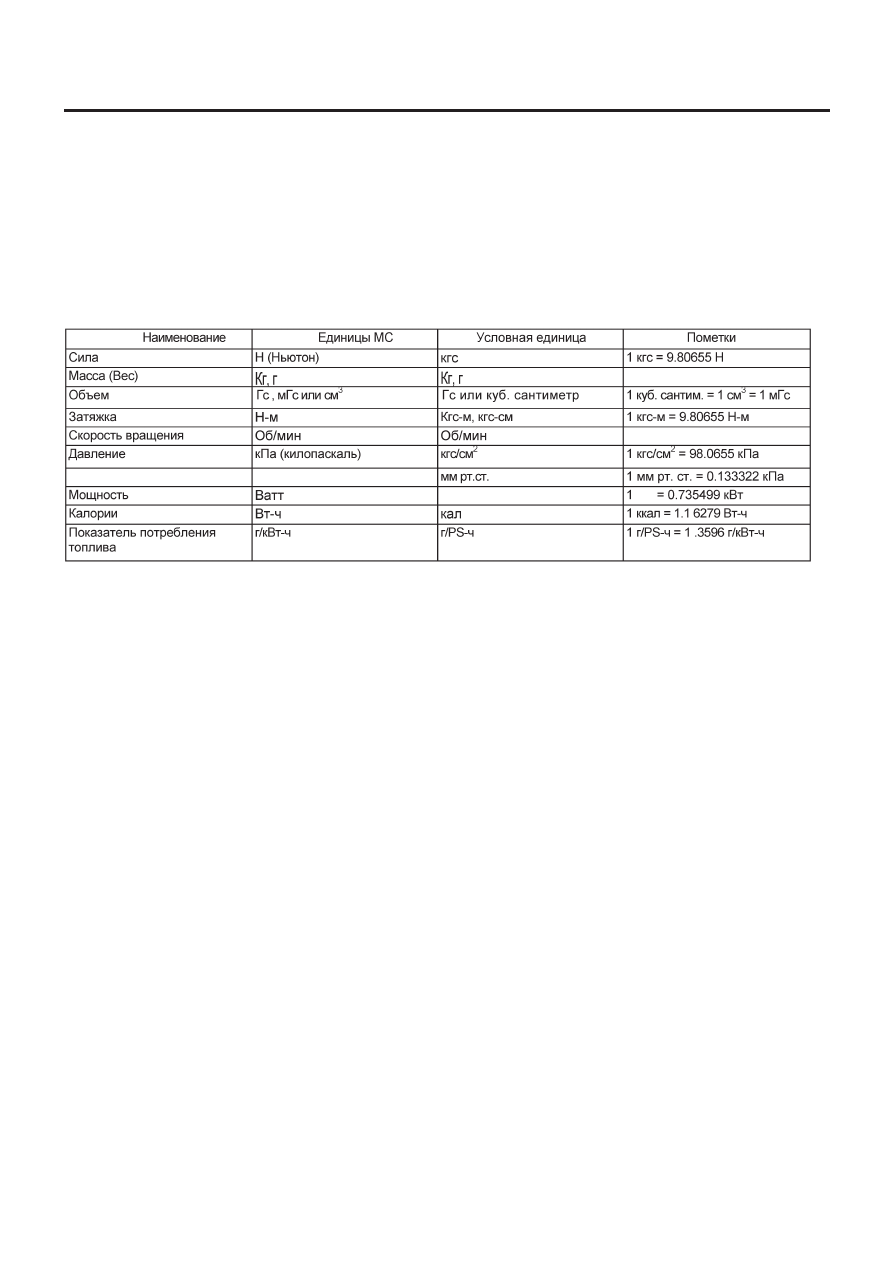

8. ЕДИНИЦЫ МЕЖДУНАРОДНОЙ СИСТЕМЫ ЕДИНИЦ (МС)

Размеры в данных руководствах указаны в соответствии с единицами МС. Также в них приводятся размеры в метрах и ярдах/фунтах.

Пример:

Момент затяжки:

44 Н-м (4.5 кгс-м, 33 фут-фунт)

Используемые в данных руководствах цифры указаны в единицах МС, а условные единицы указаны в (   ).
