SSANGYONG  REXTON XDi(RHD)

5-52  ELECTRICAL WIRING DIAGRAMS

A. CONNECTOR INFORMATION

Connector Number

(Pin Number, Color)

Engine Room Fuse Box(F) - Engine

Engine - Engine Control

Engine - Engine Control

Engine - Engine Control

Main - Floor(LH)

Main - Floor(LH)

Main - Floor(LH)

Main - Floor(LH)

Main - Diagnosis Connector

Main - Diagnosis Connector

Main - Floor(RH)

Floor - T/M

Floor - T/M

W/H Main

W/H Main

W/H Main

W/H Floor

W/H Main

W/H Main

W/H Floor

C106(18Pin, White)

C113(12Pin, Black)

C113(40Pin, Black)

C113(42Pin, Black)

C204(20Pin, Black)

C205(11Pin, White)

C207(15Pin, Blue)

C209(22Pin, Yellow)

C211(14Pin, White)

C211(18Pin, White)

C216(18Pin, White)

C901(16Pin, Black)

C901(2Pin, Black)

S202(14Pin, Black)

S206(14Pin, Black)

S208(14Pin, Black)

S302(14Pin, Black)

G201

G203

G301

Connecting Wiring

Harness

Engine Room Fuse Box

Right Engine Room Dash PNL

Right Engine Room Dash PNL

Right Engine Room Dash PNL

Inside Co-Driver Side Cowl PNL

Inside Co-Driver Side Cowl PNL

Inside Co-Driver Side Cowl PNL

Inside Co-Driver Side Cowl PNL

Upper the Diagnosis

Upper the Diagnosis

Inside Driver Side Cowl PNL

Left the T/C(Under the Floor)

Left the T/C(Under the Floor)

Upper the I/P Realy Box

Behind the Left the FATC

Behind the Right the FATC

Under Driver Seat

Inside Driver Side Cowl PNL

Under the Seat Heating SW

Under Co-Driver Seat

DSL

GSL

XDi

A/T

XDi

A/T

M/T

W/H Air Bag

Remark

Connector Position

ELECTRICAL WIRING DIAGRAMS  5-53

SSANGYONG  REXTON XDi(RHD)

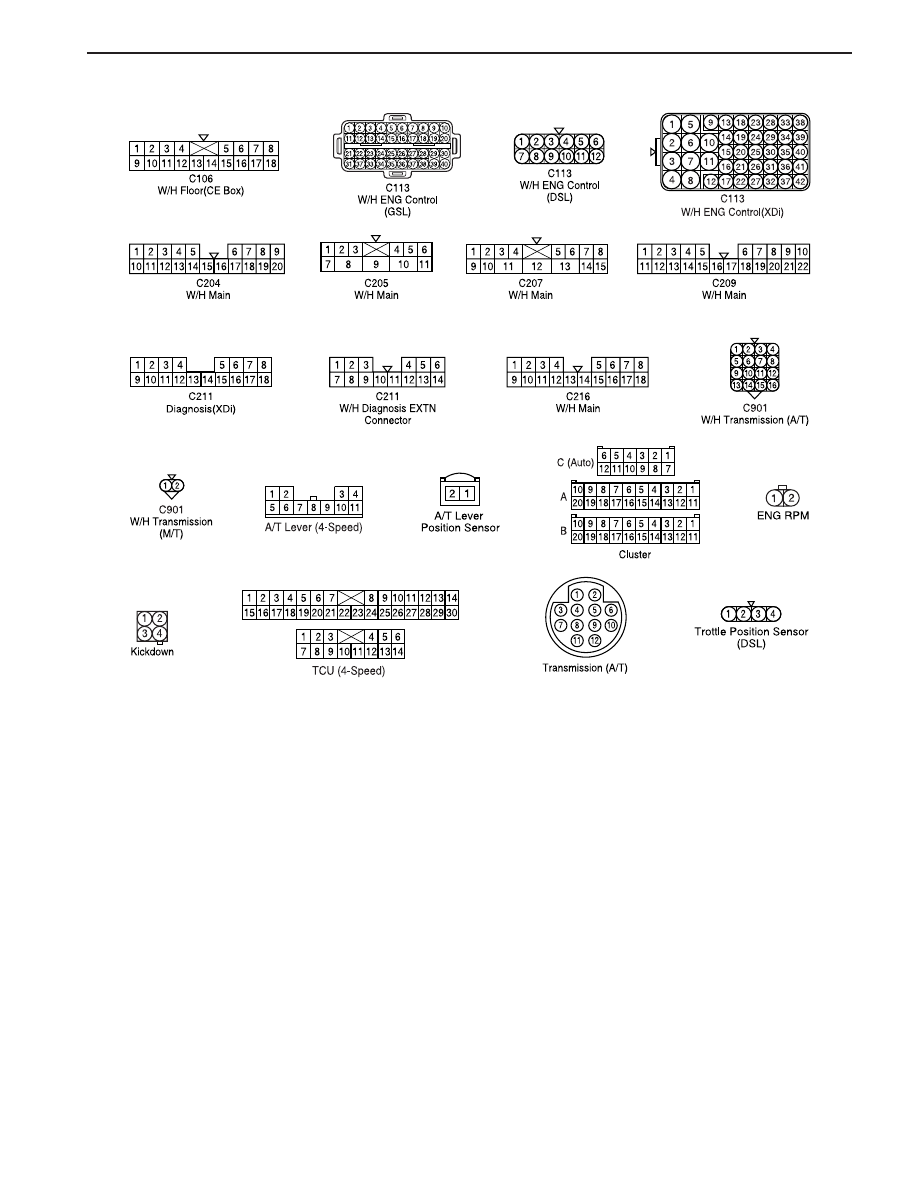

B. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

SSANGYONG  REXTON XDi(RHD)

5-54  ELECTRICAL WIRING DIAGRAMS

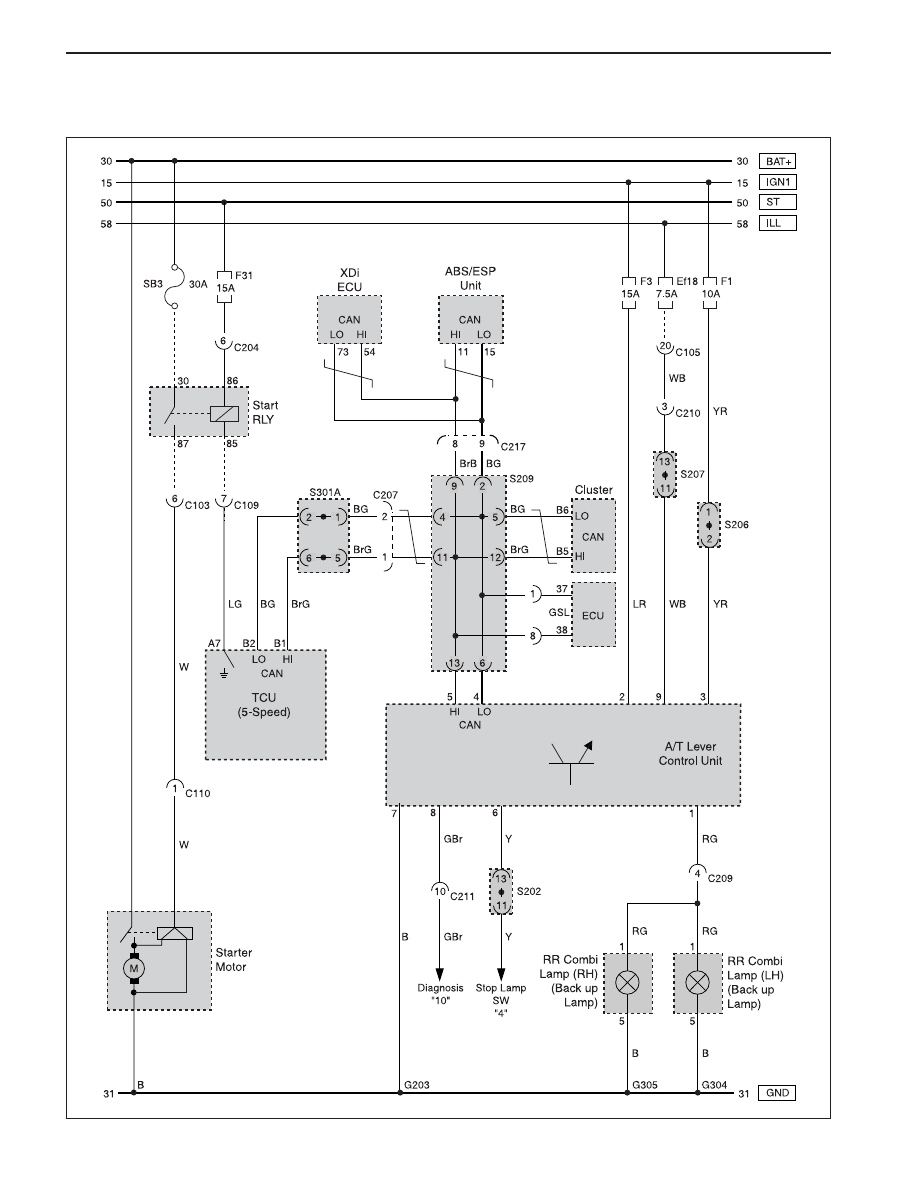

9. TCU(5-SPEED)

1) START MOTOR, A/T LEVER, CAN LINE

ELECTRICAL WIRING DIAGRAMS  5-55

SSANGYONG  REXTON XDi(RHD)

A. CONNECTOR INFORMATION

B. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

Connector Number

(Pin Number, Color)

Engine Room Fuse Box(C) - Engine

Engine Room Fuse Box(E) - Engine

Engine Room Fuse Box(M) - Engine

Engine - Starter “ST”

Main - Floor(LH)

Main - Floor(LH)

Main - Floor(LH)

Main - Diagnosis Connector

Engine - Main(RH)

W/H Main

W/H Main

W/H Main

W/H Main

W/H Floor

W/H Main

W/H Floor

W/H Floor

C103(6Pin, Colorless)

C105(22Pin, White)

C109(16Pin, White)

C110(1Pin, Gray)

C204(20Pin, Black)

C207(15Pin, Blue)

C209(22Pin, Yellow)

C211(18Pin, White)

C217(20Pin, Black)

S202(14Pin, Black)

S206(14Pin, Black)

S207(14Pin, Black)

S209(14Pin, Black)

S301(8Pin, Black)

G203

G304

G305

Connecting Wiring

Harness

Engine Room Fuse Box

Engine Room Fuse Box

Engine Room Fuse Box

FRT Pre-Heating Unit

Inside Co-Driver Side Cowl PNL

Inside Driver Side Cowl PNL

Inside Driver Side Cowl PNL

Upper the Diagnosis

Inside Driver Side Cowl PNL

Upper the I/P Relay Box

Behind the Left FATC

Behind the Right FATC

Behind the Left FATC

Under Driver Seat

Under the Seat Heating SW

Behind the Quarter Grass #1

Behind the Quarter Grass #1

A/T

XDi

XDi

Tail Lamp

CAN(GSL)

W/H Air Bag

Remark

Connector Position
