SsangYong Stavic / SsangYong Rodius (2005 year). Manual - part 474





Wiring Diagram for Power Supplies  5-21

Electrical Wiring Diagram

(LHD)

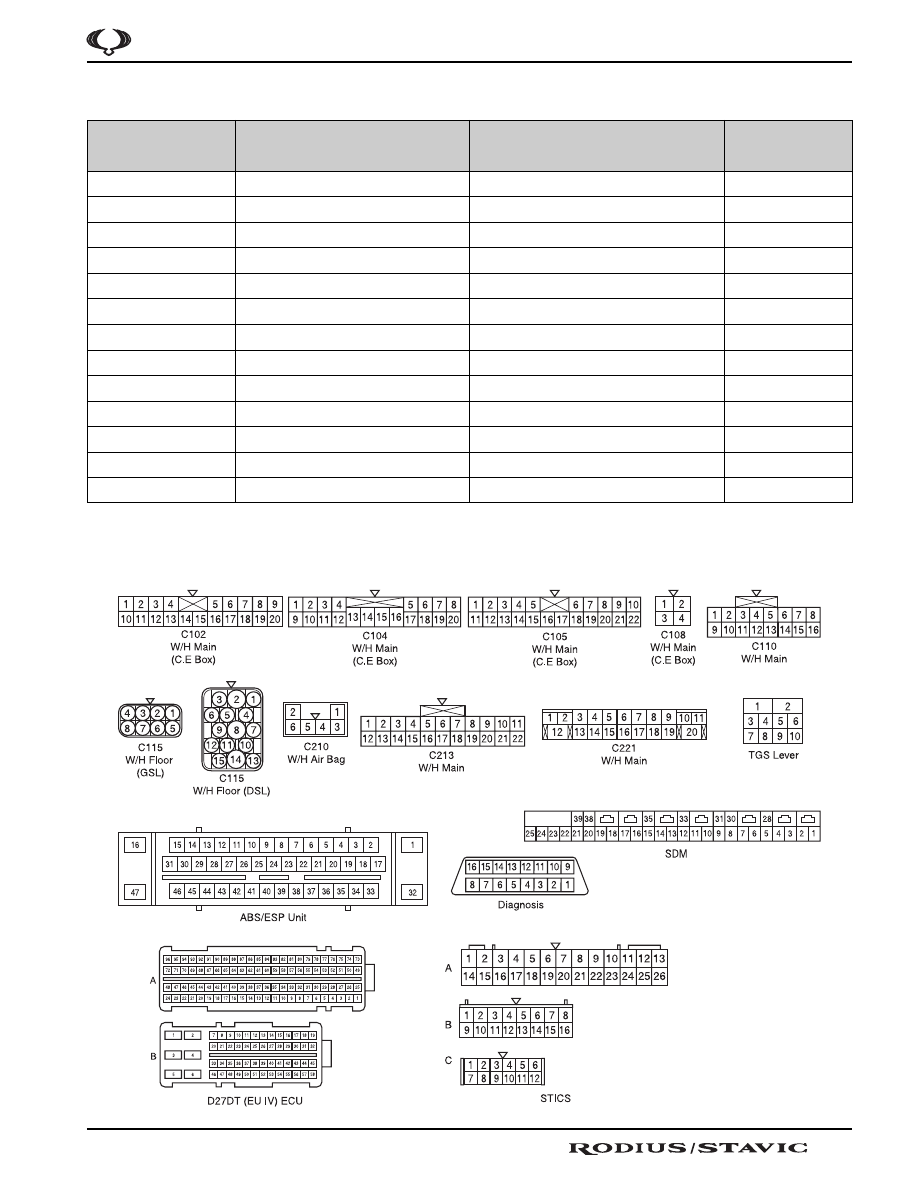

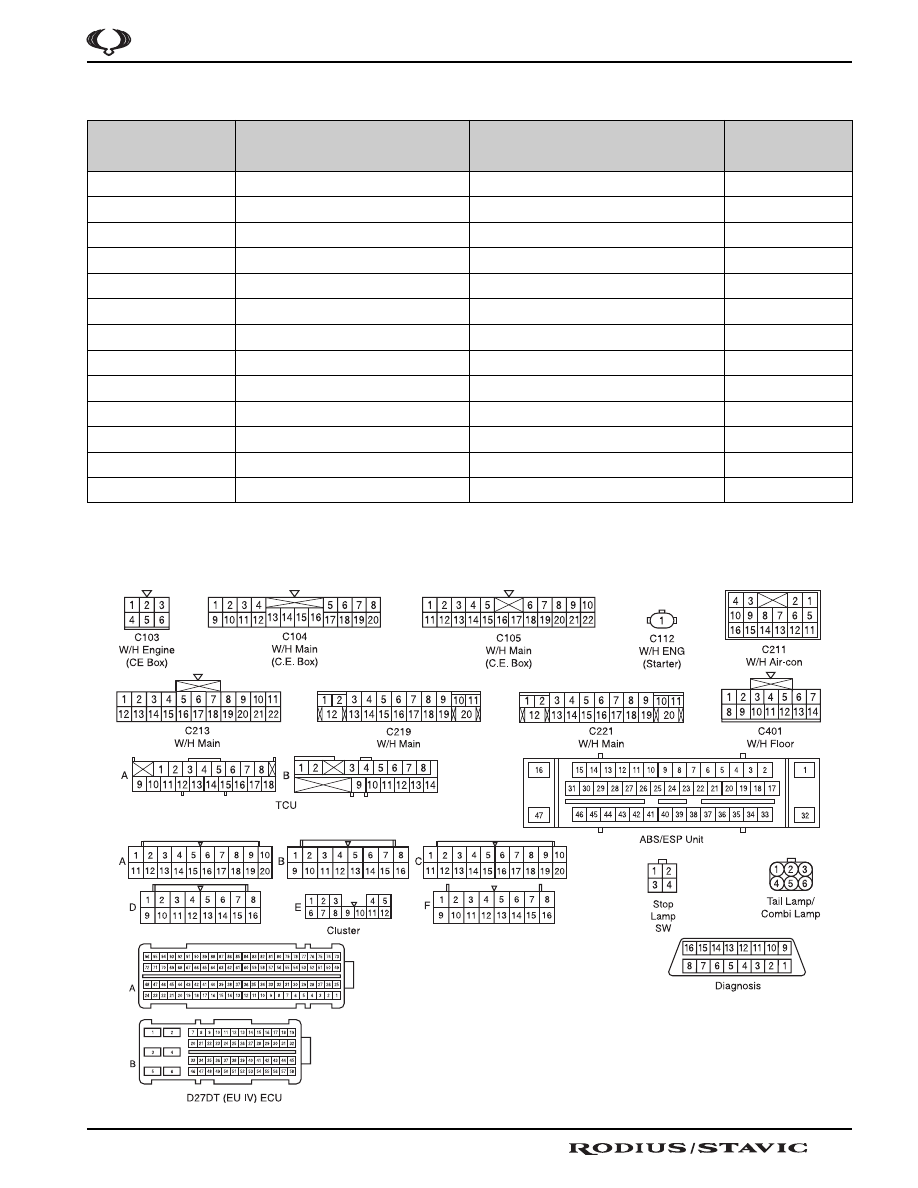

A. CONNECTOR INFORMATION

B. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

Connector Number

(Pin Number, Color)

Engine Room Fuse Box - Engine

Engine Room Fuse Box - Engine

Engine Room Fuse Box - Main

Engine Room Fuse Box - Main

Engine - Main

Engine - Floor (RH)

Engine - Floor (RH)

Main - W/H Air-Bag

Main - Floor (LH)

Main - Floor (RH)

W/H Main

W/H Main

W/H Main

C102 (20Pin, White)

C104 (20Pin, White)

C105 (22Pin, White)

C108 (4Pin, Colorless)

C110 (16Pin, White)

C115 (15Pin, Black)

C115 (8Pin, Black)

C210 (6Pin, White)

C213 (22Pin, White)

C221 (20Pin, Gray)

S203 (14Pin, Black)

S205 (14Pin, Black)

G201

Connecting Wiring

Harness

Engine Room Fuse Box

Engine Room Fuse Box

Engine Room Fuse Box

Engine Room Fuse Box

Engine Room Fuse Box

Under the Coolant Reserve Tank

Under the Coolant Reserve Tank

RR A/V Unit

FRT TGS Lever

Inside Passenger Side Cowl PNL

Under the Relay Box RR Left the Cluster

Upper the Right Driver Under Cover

Inside Driver Side Cowl PNL

GSL

GND

CAN

Remark

Connector Position

5-22  Wiring Diagram for Power Supplies

Electrical Wiring Diagram

(LHD)

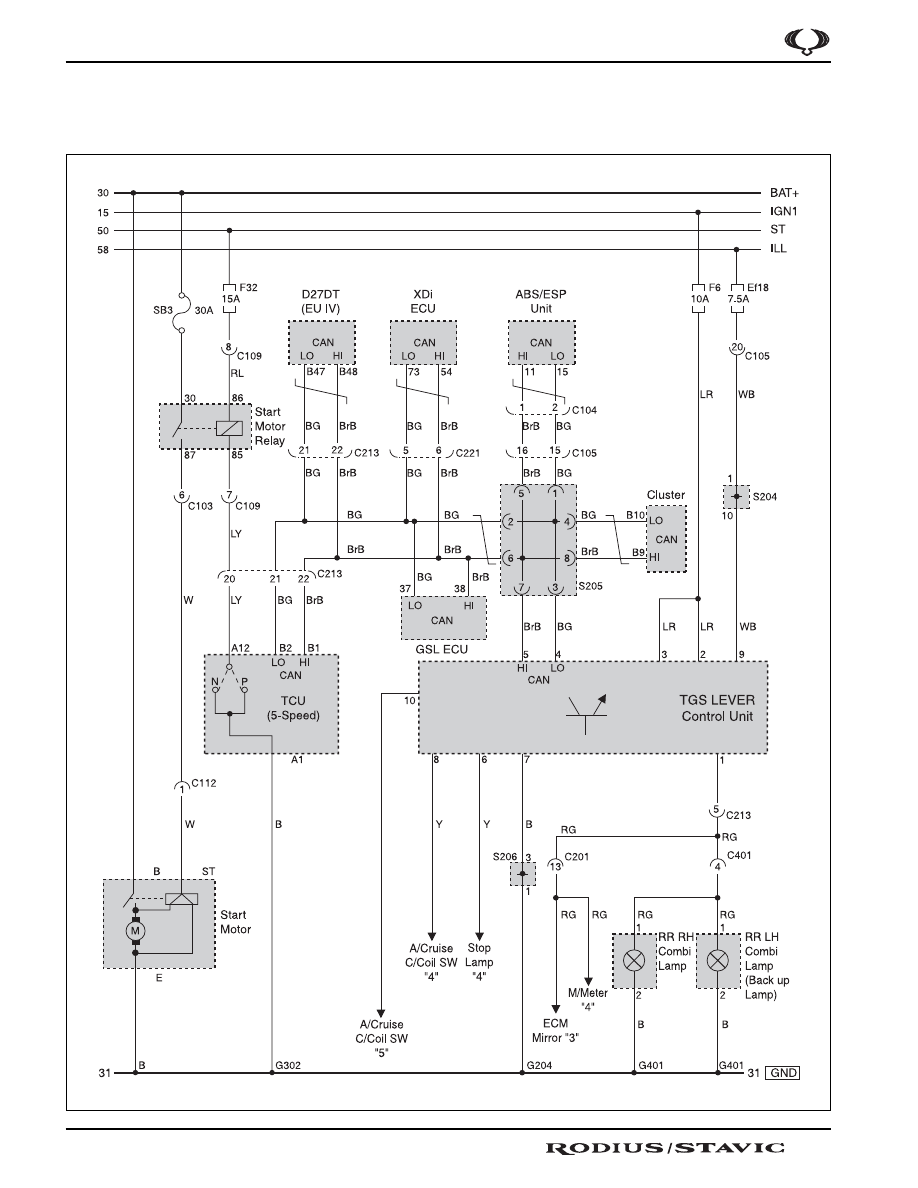

6. TCU (5-SPEED)

1) START MOTOR, TGS LEVER, CAN LINE

Wiring Diagram for Power Supplies  5-23

Electrical Wiring Diagram

(LHD)

A. CONNECTOR INFORMATION

B. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

Connector Number

(Pin Number, Color)

Engine Room Fuse Box - Engine

Engine Room Fuse Box - Engine

Engine Room Fuse Box - Main

Engine - Starter “ST”

Main - Floor (LH)

Main - Floor (RH)

Main - Floor (RH)

Floor (LH) - Tail Gate

W/H Main

W/H Main

W/H Main

W/H Floor (LH)

W/H Tail Gate

C103 (6Pin, Colorless)

C104 (20Pin, White)

C105 (22Pin, White)

C112 (1Pin, Gray)

C213 (22Pin, White)

C219 (20Pin, Yellow)

C221 (20Pin, Gray)

C401 (14Pin, White)

S204 (14Pin, Black)

S205 (14Pin, Black)

G204

G302

G401

Connecting Wiring

Harness

Engine Room Fuse Box

Engine Room Fuse Box

Engine Room Fuse Box

RR Pre-Heating Unit

FRT TGS Lever

Inside Passenger Side Cowl PNL

Inside Passenger Side Cowl PNL

Left Tail Gate Trim

Under the Relay Box RR Center the Cluster

Upper the Right Driver Under Cover

RR TGS Lever

Under Driver Seat

Center the Tail Gate

ILL

CAN

Remark

Connector Position

5-24  Wiring Diagram for Power Supplies

Electrical Wiring Diagram

(LHD)

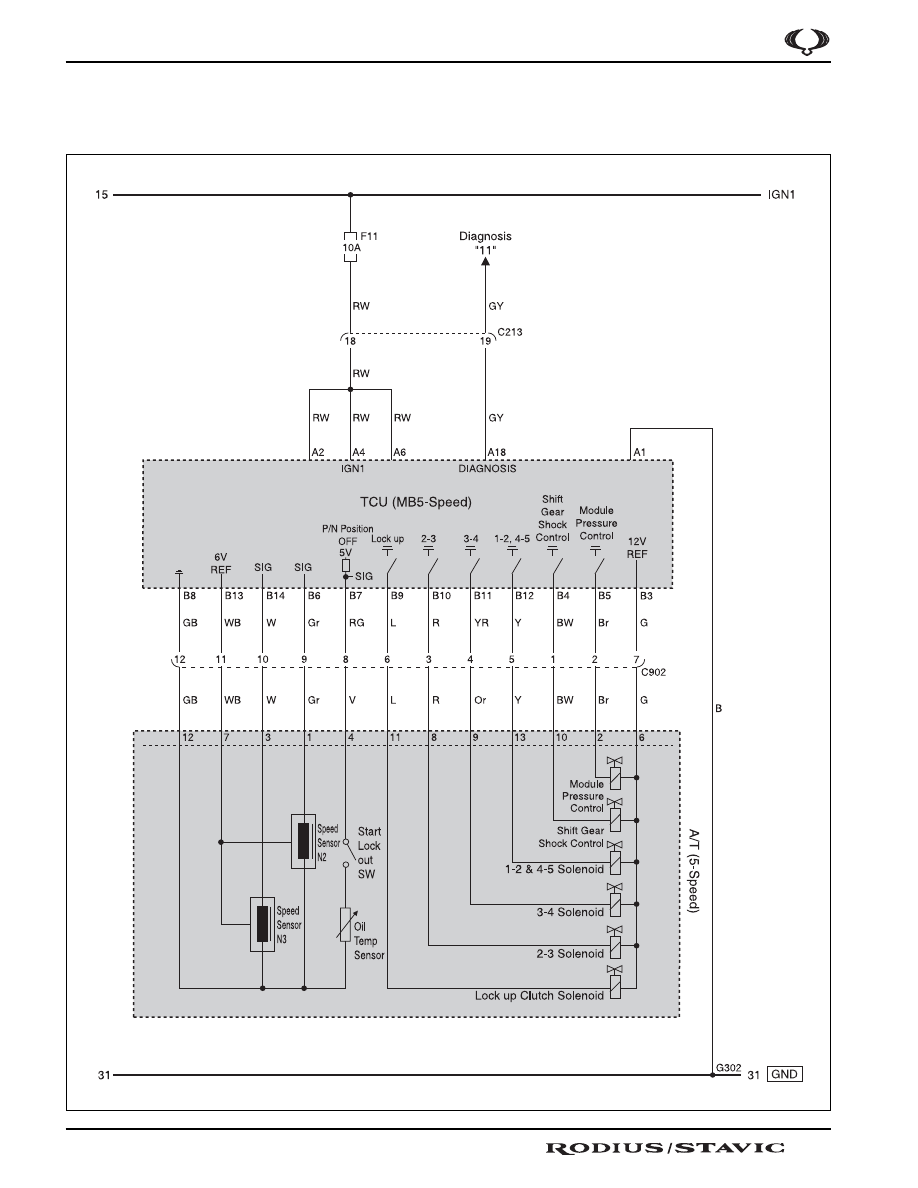

2) SOLENOID, OIL TEMP. SENSOR, SPEED SENSOR (N2, N3)
