SsangYong Korando II (1996-2006 year). Manual - part 503





5-116

5-116

5-116

5-116

5-116  ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

3)

3)

3)

3)

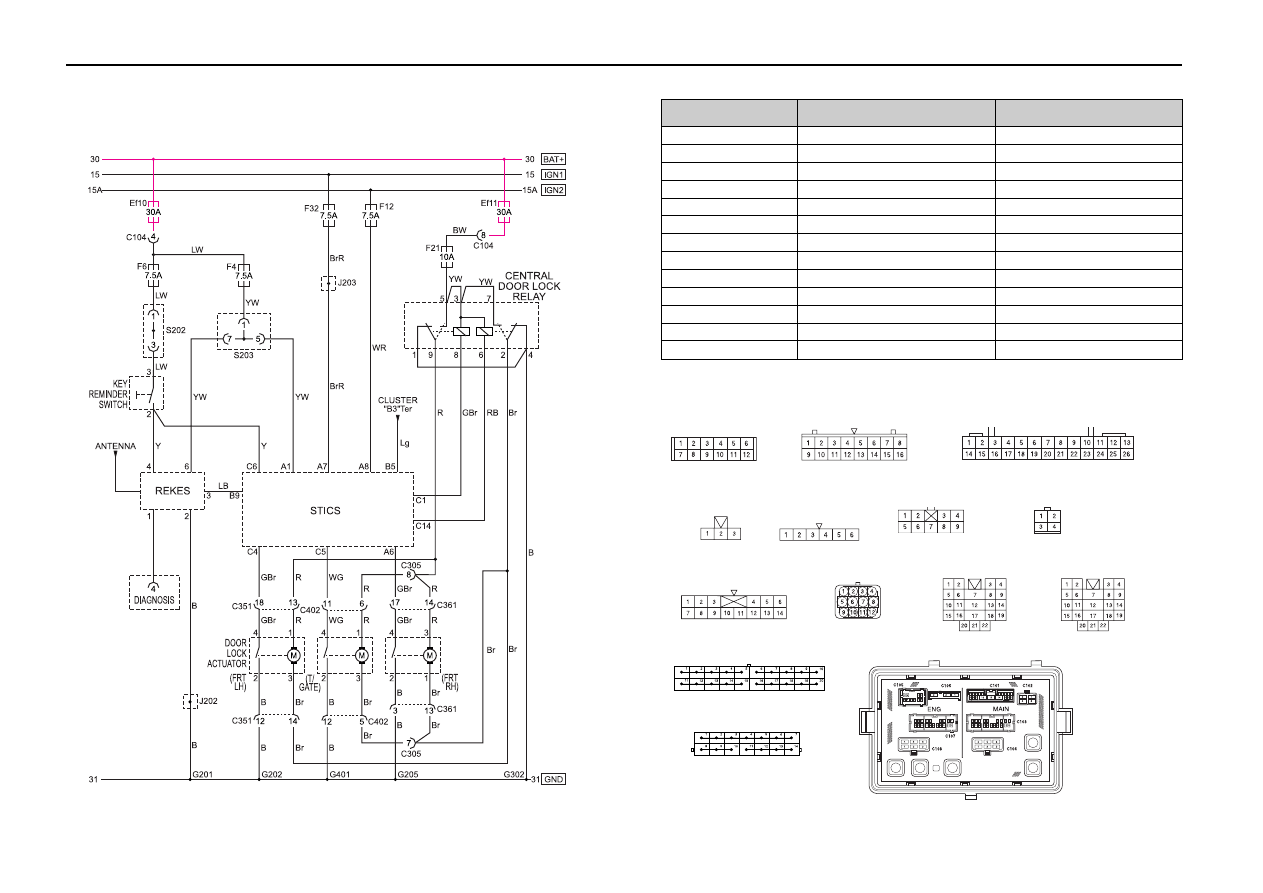

3) CENTRAL DOOR LOCK SYSTEM

CENTRAL DOOR LOCK SYSTEM

CENTRAL DOOR LOCK SYSTEM

CENTRAL DOOR LOCK SYSTEM

CENTRAL DOOR LOCK SYSTEM

a.

a.

a.

a.

a. CONNECTOR INFORMATION

CONNECTOR INFORMATION

CONNECTOR INFORMATION

CONNECTOR INFORMATION

CONNECTOR INFORMATION

b.

b.

b.

b.

b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

REKES

KEY REMINDER SW

STICS "A"

STICS "B"

STICS  "C"

CENTRAL DOOR

LOCK RELAY

C351 (WHITE)

DOOR LOCK

ACTUATOR

C402 (BLACK)

C361 (BLUE)

C305 (WHITE)

S203 (COLORLESS)

S202 (BLACK)

C104 (8Pin, Colorless)

C305 (14Pin, White)

C351 (22Pin, White)

C361 (22Pin, Blue)

C402 (12Pin, Black)

S202 (20Pin, Black)

S203 (14Pin, Colorless)

J202

J203

G201

G202

G205

G401

CONNECTOR(NUMBER)

CONNECTOR(NUMBER)

CONNECTOR(NUMBER)

CONNECTOR(NUMBER)

CONNECTOR(NUMBER)

CONNECTING. WIRING HARNESS

CONNECTING. WIRING HARNESS

CONNECTING. WIRING HARNESS

CONNECTING. WIRING HARNESS

CONNECTING. WIRING HARNESS

CONNECTOR POSITION

CONNECTOR POSITION

CONNECTOR POSITION

CONNECTOR POSITION

CONNECTOR POSITION

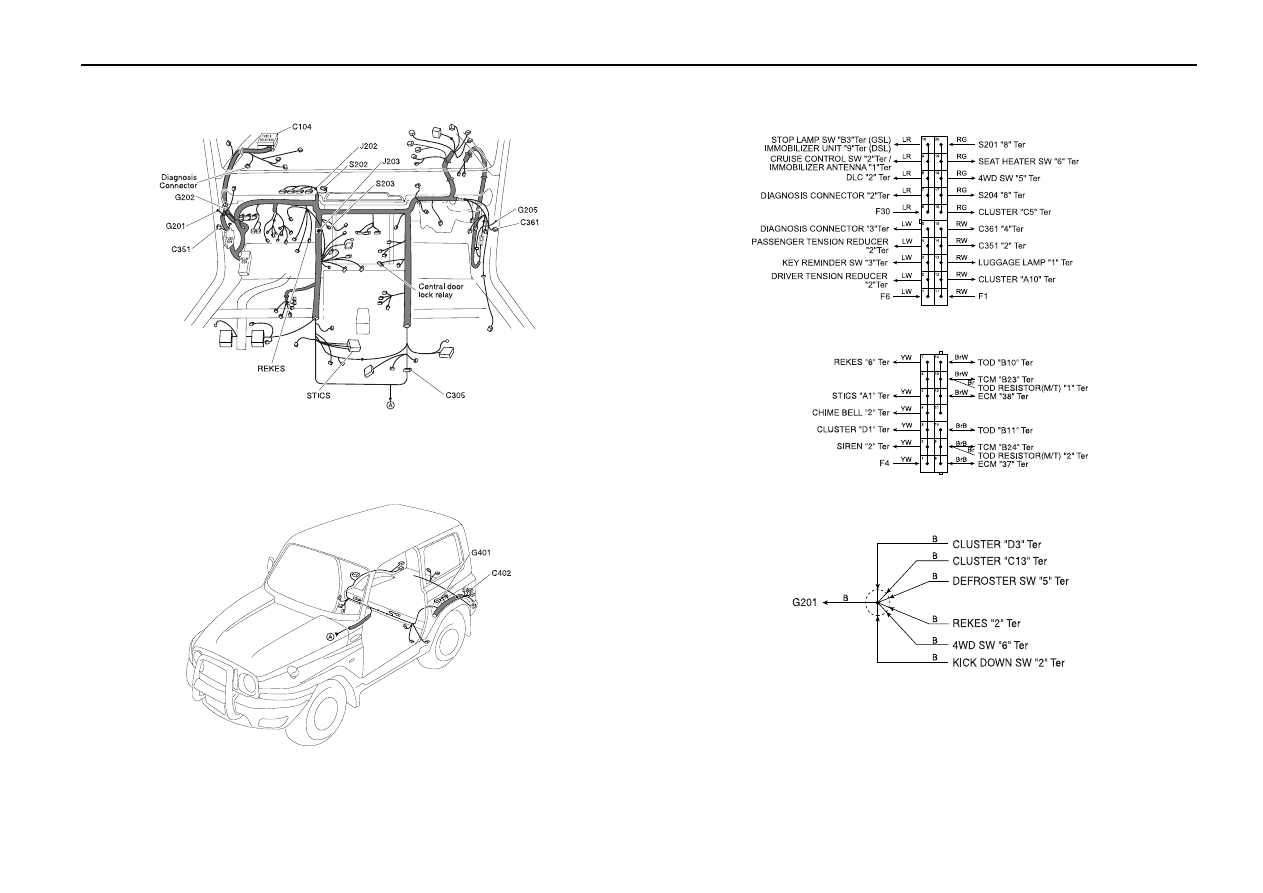

Engine Room Fuse Box - W/H Main

W/H Main - W/H Main

W/H Main - W/H FRT LH Door

W/H Main - W/H FRT RH Door

W/H Tail Gate - W/H Main

W/H Main

W/H Main

W/H Main

W/H Main

W/H Main

W/H Main

W/H Main

W/H Main

Engine Room Fuse Box

Below Center Console

Upper Fuse Box (Passenger Room)

Behind Front Right Panel

Behind Left Tail Lamp

Behind Cluster

Behind 4WD Switch

Behind Cluster

Next to BTIS Unit

Upper Front Left Leg Room

Upper Front Left Leg Room

Center "A" Pillar Front Right

Inside Lower Trim Rear Left Quater

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS  5-117

  5-117

  5-117

  5-117

  5-117

c.

c.

c.

c.

c. POSITION OF CONNECTORS AND GROUNDS

POSITION OF CONNECTORS AND GROUNDS

POSITION OF CONNECTORS AND GROUNDS

POSITION OF CONNECTORS AND GROUNDS

POSITION OF CONNECTORS AND GROUNDS

d.

d.

d.

d.

d. SPLICE PACK

SPLICE PACK

SPLICE PACK

SPLICE PACK

SPLICE PACK

S202 (BLACK)

S202 (BLACK)

S202 (BLACK)

S202 (BLACK)

S202 (BLACK)

e.

e.

e.

e.

e. JOINT

JOINT

JOINT

JOINT

JOINT

J202

J202

J202

J202

J202

J203

J203

J203

J203

J203

S203 (COLORLESS)

S203 (COLORLESS)

S203 (COLORLESS)

S203 (COLORLESS)

S203 (COLORLESS)

W/H MAIN

W/H MAIN (FLOOR)

5-118

5-118

5-118

5-118

5-118  ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

C103 (22Pin, White)

C104 (8Pin, Colorless)

C113 (12Pin,Black)

C351 (22Pin, White)

C361 (22Pin, Blue)

C402 (12Pin, Black)

S202 (20Pin, Black)

J202

G201

G202

G205

G302

G401

Engine Room Fuse Box - W/H Main

Engine Room Fuse Box - W/H Main

W/H Engine Room - W/H Main

W/H Main - W/H FRT LH Door

W/H Main - W/H FRT RH Door

W/H Tail Gate - W/H Main

W/H Main

W/H Main

W/H Main

W/H Main

W/H Main

W/H Main

W/H Main

4)

4)

4)

4)

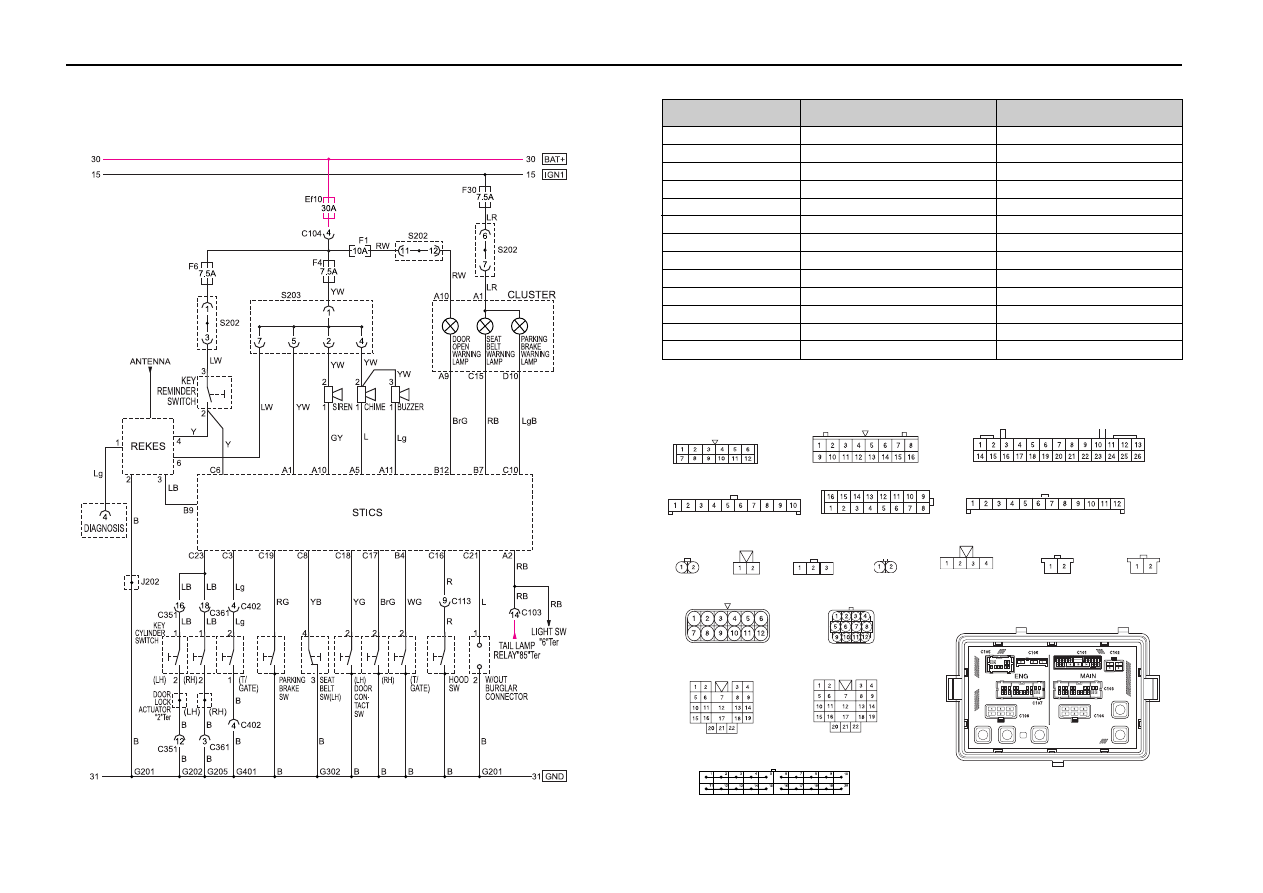

4) KEYLESS, KEY REMINDER SWITCH, SIREN, CHIME BELL, BUZZER

KEYLESS, KEY REMINDER SWITCH, SIREN, CHIME BELL, BUZZER

KEYLESS, KEY REMINDER SWITCH, SIREN, CHIME BELL, BUZZER

KEYLESS, KEY REMINDER SWITCH, SIREN, CHIME BELL, BUZZER

KEYLESS, KEY REMINDER SWITCH, SIREN, CHIME BELL, BUZZER

B.

B.

B.

B.

B. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

a.

a.

a.

a.

a. CONNECTOR INFORMATION

CONNECTOR INFORMATION

CONNECTOR INFORMATION

CONNECTOR INFORMATION

CONNECTOR INFORMATION

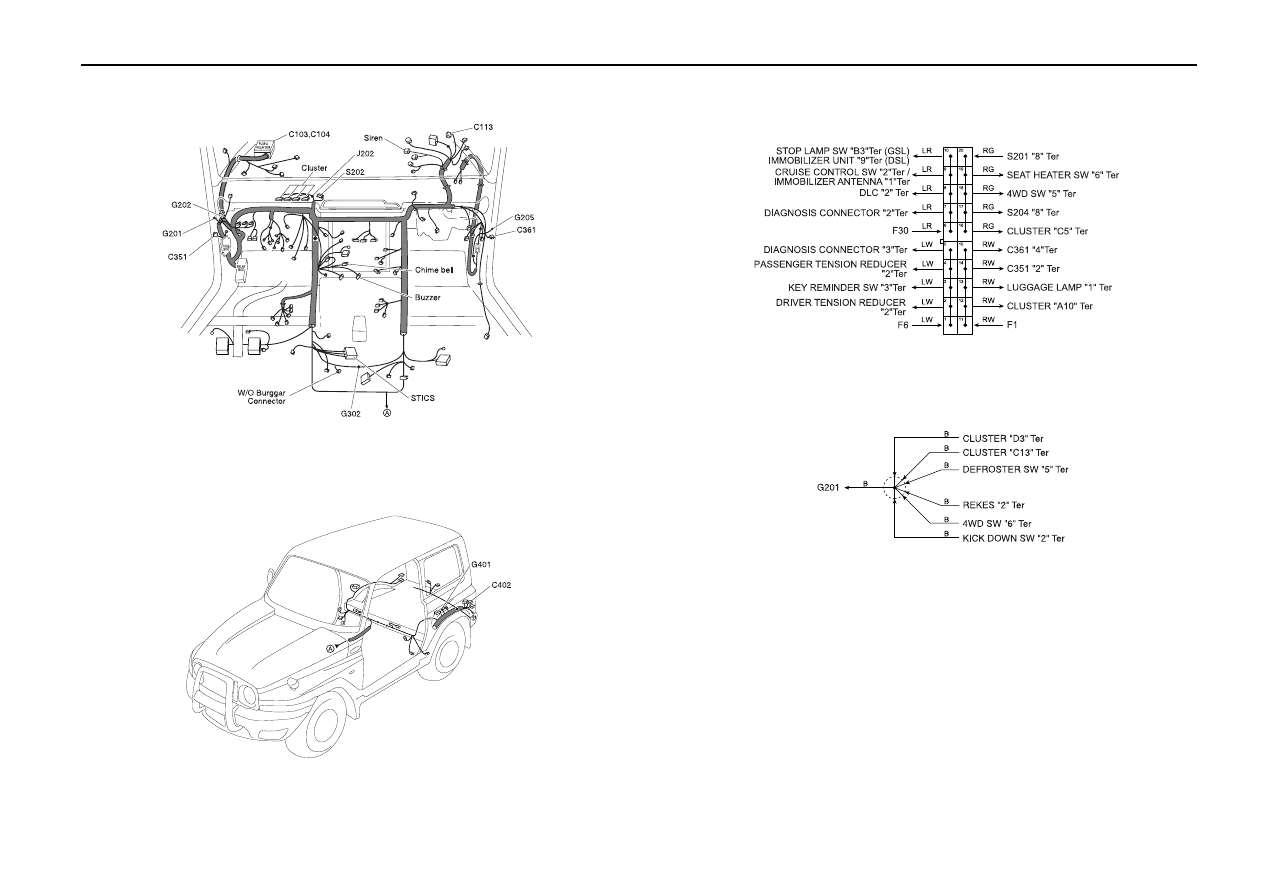

CLUSTER "C"

CLUSTER "A"

CLUSTER "D"

CHIME BELL

SIREN

STICS "A"

STICS "B"

STICS  "C"

KEY CYLINDER

SW

SEAT BELT

SW (FRT LH)

DOOR CONTACT

SW

BUZZER

W/O BURGLAR

CONNECTOR

C113 (BLACK)

C351 (WHITE)

C361 (BLUE)

S202 (BLACK)

C402 (BLACK)

Engine Room Fuse Box

Engine Room Fuse Box

Next to Hydraulic Unit

Upper Fuse Box (Passenger Room)

Behind Front Right Panel

Behind Left Tail Lamp

Behind Cluster

Behind Cluster

Upper Front Left Leg Room

Upper Front Left Leg Room

Center "A" Pillar Front Right

Below Center Console

Inside Lower Trim Rear Left Quater

CONNECTOR(NUMBER)

CONNECTOR(NUMBER)

CONNECTOR(NUMBER)

CONNECTOR(NUMBER)

CONNECTOR(NUMBER)

CONNECTING. WIRING HARNESS

CONNECTING. WIRING HARNESS

CONNECTING. WIRING HARNESS

CONNECTING. WIRING HARNESS

CONNECTING. WIRING HARNESS

CONNECTOR POSITION

CONNECTOR POSITION

CONNECTOR POSITION

CONNECTOR POSITION

CONNECTOR POSITION

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS

ELECTRICAL WIRING DIAGRAMS  5-119

  5-119

  5-119

  5-119

  5-119

c.

c.

c.

c.

c. POSITION OF CONNECTORS AND GROUNDS

POSITION OF CONNECTORS AND GROUNDS

POSITION OF CONNECTORS AND GROUNDS

POSITION OF CONNECTORS AND GROUNDS

POSITION OF CONNECTORS AND GROUNDS

d. SPLICE PACK

d. SPLICE PACK

d. SPLICE PACK

d. SPLICE PACK

d. SPLICE PACK

S202 (BLACK)

S202 (BLACK)

S202 (BLACK)

S202 (BLACK)

S202 (BLACK)

e.

e.

e.

e.

e. JOINT

JOINT

JOINT

JOINT

JOINT

J202

J202

J202

J202

J202

W/H MAIN

W/H MAIN (FLOOR)
