OM600 ENGINE CONTROLS 1F3 -- 21

DAEWOO MY_2000

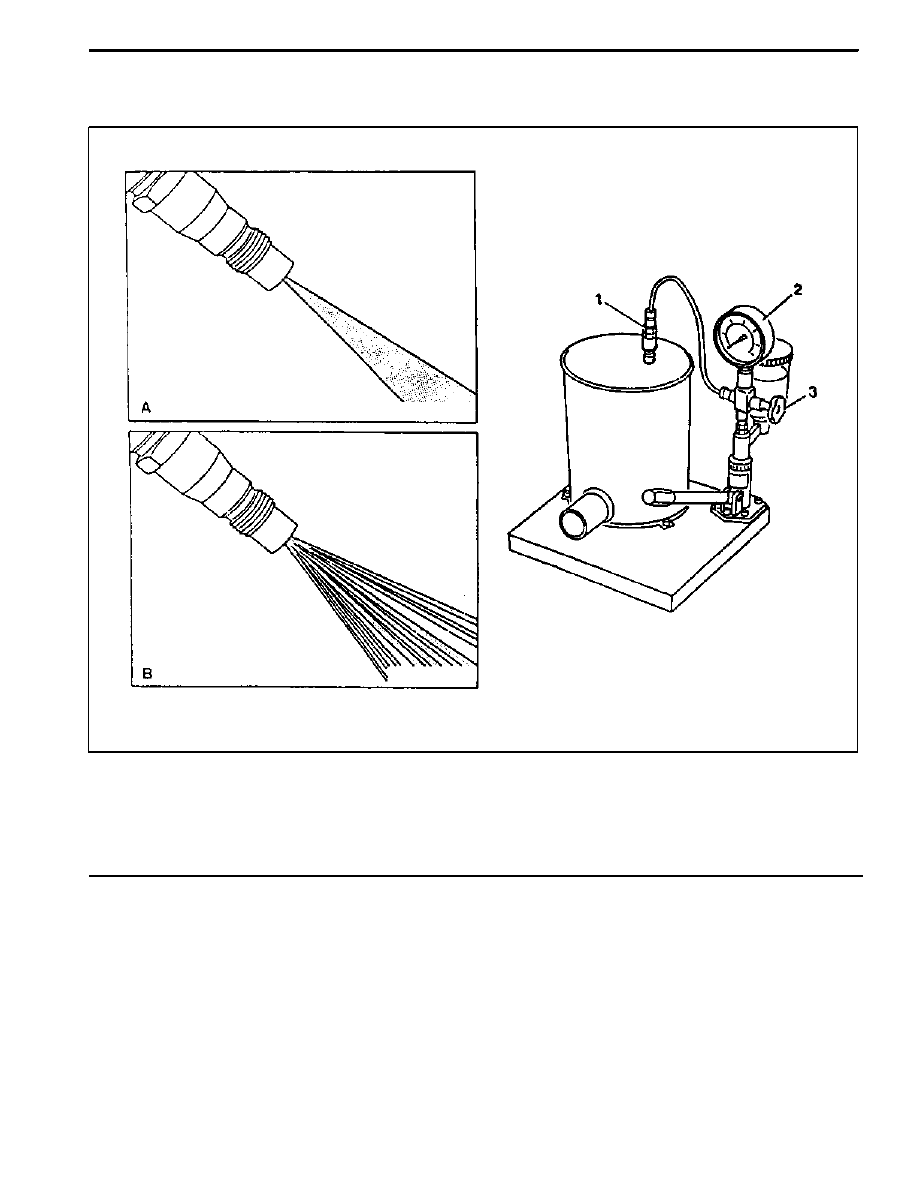

INJECTION NOZZLE TEST

Preceding Work : Removal of fuel injection nozzle

1 Fuel Injection Nozzle

New : 115--125 bar

. . . .

Used : min. 100bar

A Closed Spray = good

B Stringy Spray = poor

2 Tester

3 Valve

1F3 -- 22 OM600 ENGINE CONTROLS

DAEWOO MY_2000

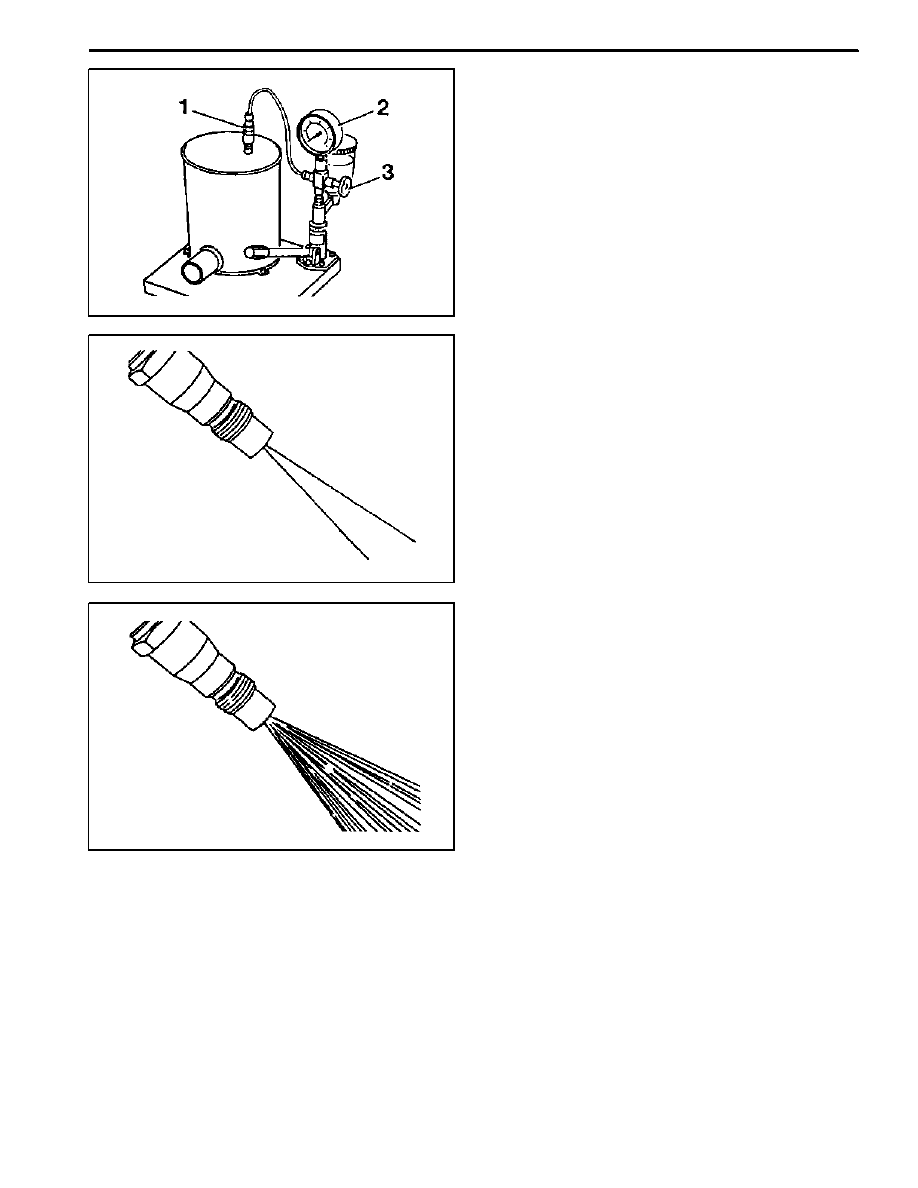

Tools Required
000 589 14 27 00 Tester
Notice
When testing the injection nozzle, do not place your

hand into the spray of a nozzle. The spray will penetrate

deep into the skin and destroy the tissue.
1. Connect the fuel injection nozzle to the tester (2).

Tester 000 589 14 27 00

2. Close the valve (3) and pump 5 times strongly.

3. Chatter test :

Slowly operate the hand lever at tester (approx. 1

stroke per second). The nozzlemust spray with a

gentle chattering.

4. Spray pattern test :

Operate the hand lever at tester rapidly (approx.

2~3 strokes per second).
D

Good

The spray pattern shows closed and well atom-

ized.

D

Poor

The spray pattern shows split, too wide and

stringy.
(Repair the fuel injection nozzle)

OM600 ENGINE CONTROLS 1F3 -- 23

DAEWOO MY_2000

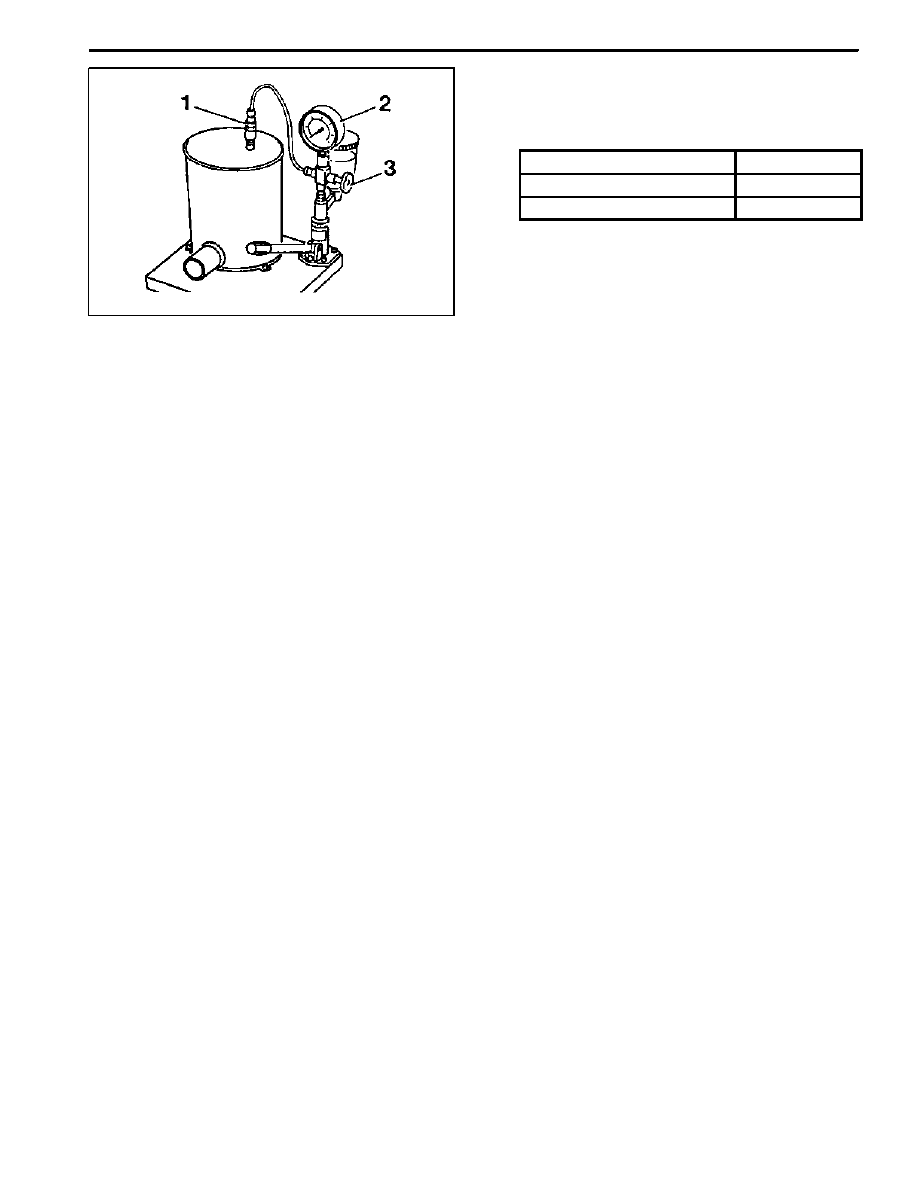

5. Opening pressure test :

Open the valve (3) and slowly operate the hand le-

ver at tester (approx. 1 stroke / second) and mea-

sure opening pressure.

New Nozzle

115 -- 125bar

Used Nozzle

Min. 100bar

Difference Between Nozzles

Max. 5bar

Notice
If out of standard, repair the injection nozzle.

6. Leak test

Slowly operate the hand lever at the tester until get a

pressure of approx. 90bar. Maintain this pressure

for more than 20 seconds and within this period no

drop of fuel should build up at the nozzle tip.

1F3 -- 24 OM600 ENGINE CONTROLS

DAEWOO MY_2000

INJECTION NOZZLES

1 Fuel Injection Nozzle

35--40N∙m(26--30 lb-ft)

.

2 Fuel Return Hose

3 Plug

4 Nozzle Washer

Replace

. . . . . . . . . . . . . . . . . . .

5 Fuel Injection Pipe

18N∙m (13 lb-ft)

. . . . . . . . . .
