SsangYong Korando II (1996-2006 year). Manual - part 192

1F3 -- 4 OM600 ENGINE CONTROLS

DAEWOO MY_2000

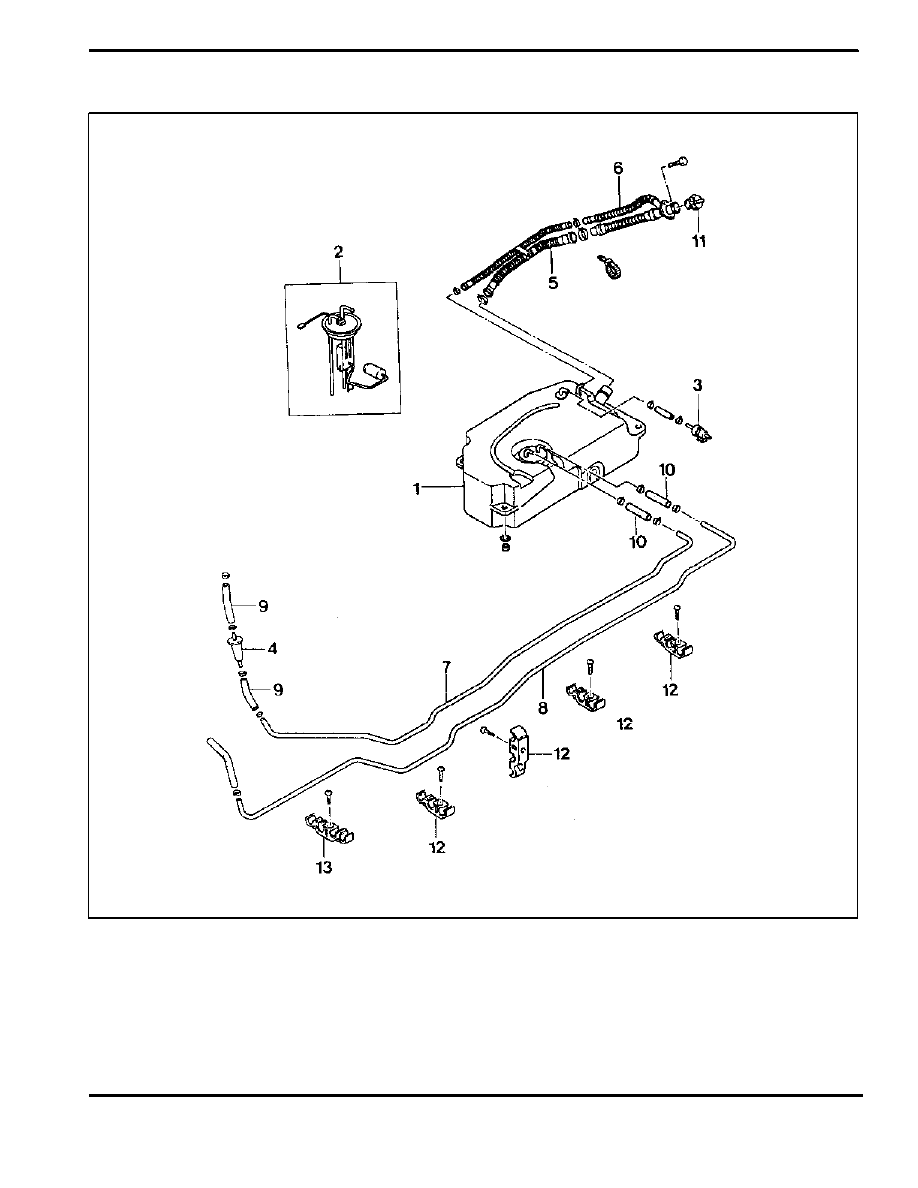

FUEL TANK

1 Fuel Tank

2 The Sender of Fuel Tank

3 2--way Check Valve

4 Pre Filter

5 Front Fuel Filler Neck

6 Rear Fuel Filler Neck

7 Fuel Supply Tube

8 Fuel Return Tube

9 Filter Hose

10 Fuel Tank Hose

11 Fuel Filler Cap

12 Clip

13 Clip

1F3 -- 10 OM600 ENGINE CONTROLS

DAEWOO MY_2000

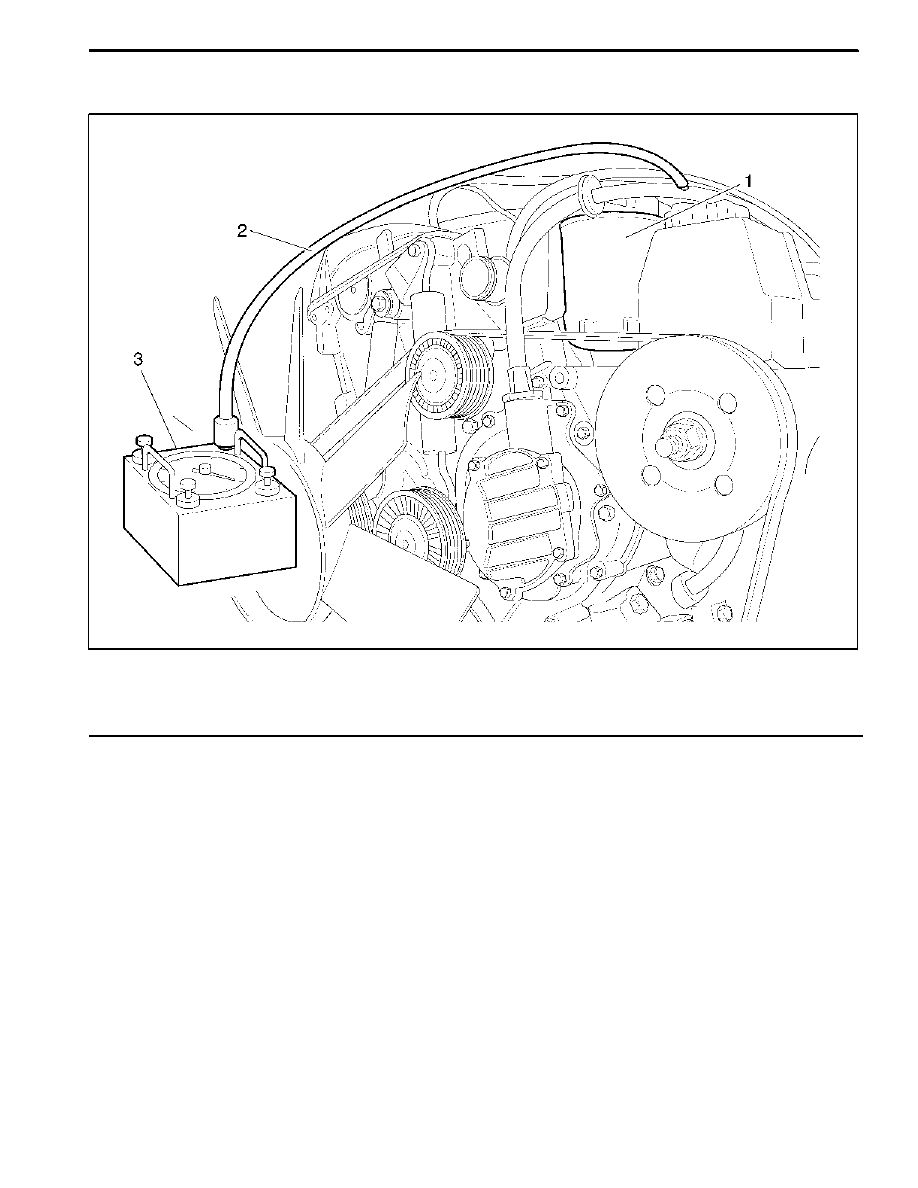

VACUUM PUMP TEST

1 Fuel Filter

2 Ancillaries Connection

3 Vacuum Tester

Tools Required
201 589 13 21 00 Vacuum Tester

OM600 ENGINE CONTROLS 1F3 -- 11

DAEWOO MY_2000

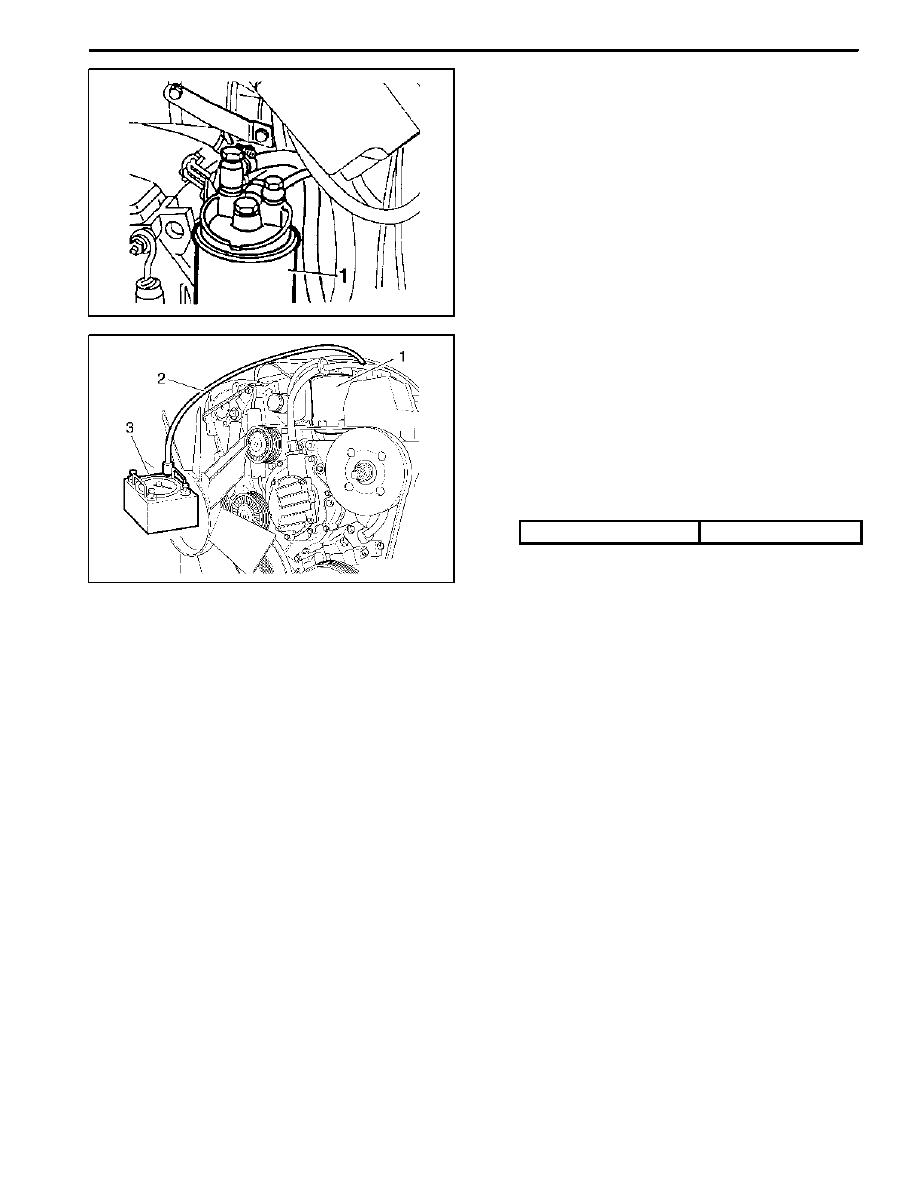

Test Procedure

1. Remove the fuel filter (1) and keep the filter not to be

damaged from running engine.

2. Remove the vacuum line from ancillaries connection

(2).

3. Connect the vacuum tester (3) to the ancillaries con-

nection (2).

Vacuum Tester 201 589 13 21 00

4. Run the engine at idle and check vacuum pressure

after 30 sec.

Standard

> 70 mbar

Notice
If out of standard, replace the vacuum pump.

5. Remove the vacuum tester.
6. Connect the vacuum line to the ancillaries connec-

tion.

7. Install the fuel filter.

1F3 -- 12 OM600 ENGINE CONTROLS

DAEWOO MY_2000

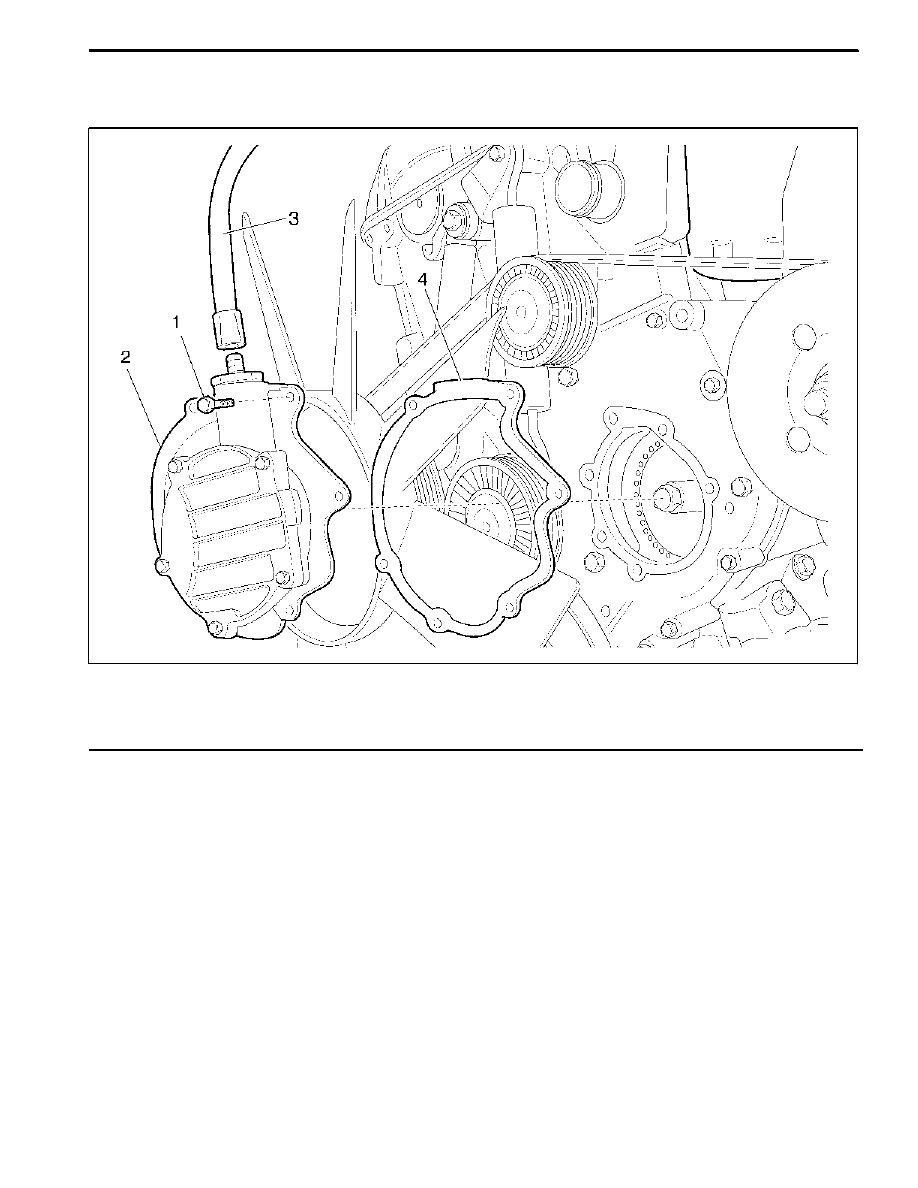

VACUUM PUMP

Preceding Work : Remove the poly V--belt

1 Bolt

10N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

2 Vacuum Pump

3 Vacuum Line

4 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .
