OM600 ENGINE MECHANICAL 1B3 -- 169

DAEWOO MY_2000

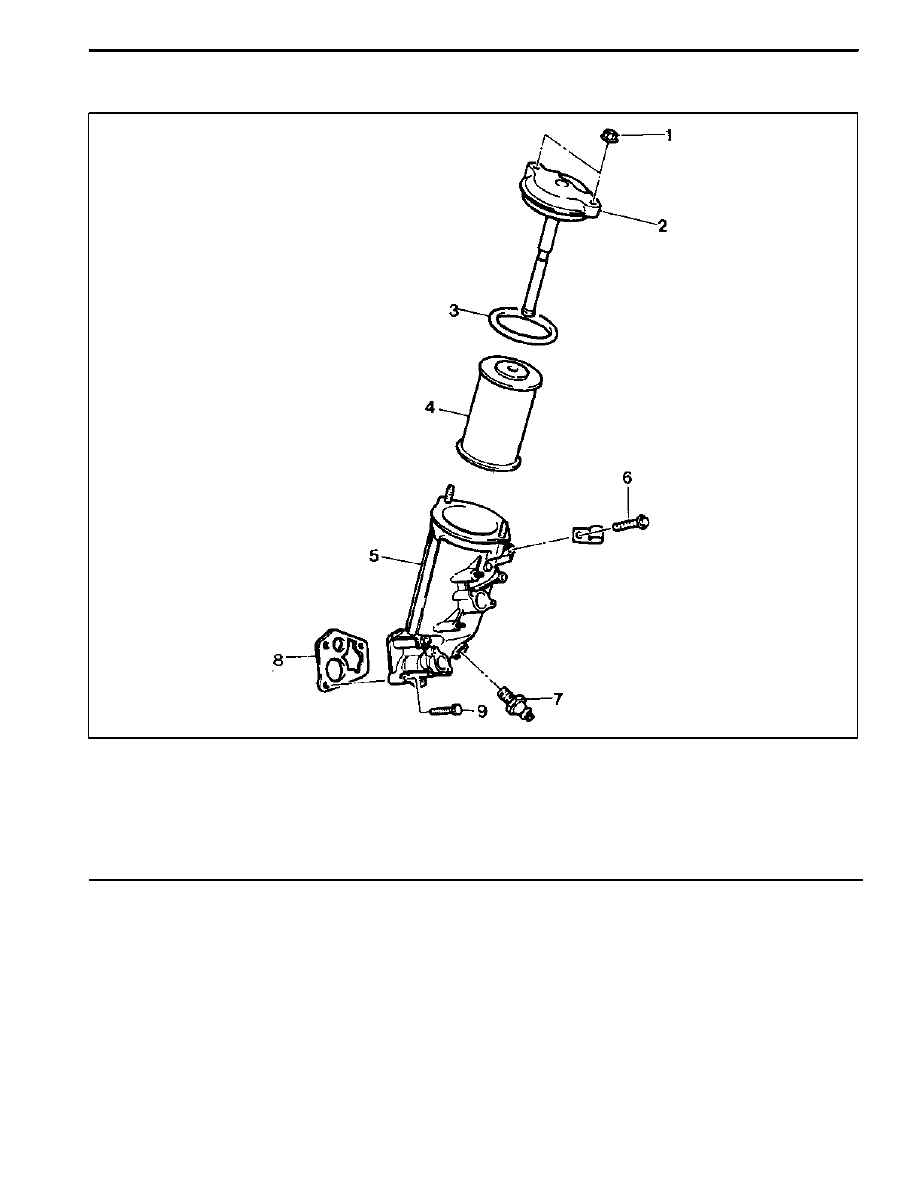

OIL FILTER

1 Nut

25 N∙m (18 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

2 Oil Filter

Cover

. . . . . . . . . . . . . . . . . . . . . . . . . . .

3 O--Ring

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

4 Oil Filter

Element Replace If necessary

. . . . .

5 Oil Filter Housing

6 Bolt (M8)

10 N∙m (89 lb-in)

. . . . . . . . . . . . . . . .

7 Oil Pressure Switch

8 Gasket

9 Bolt

25 N∙m (18 lb-ft)

. . . . . . . . . . . . . . . . . . . . .

1B3 -- 170 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

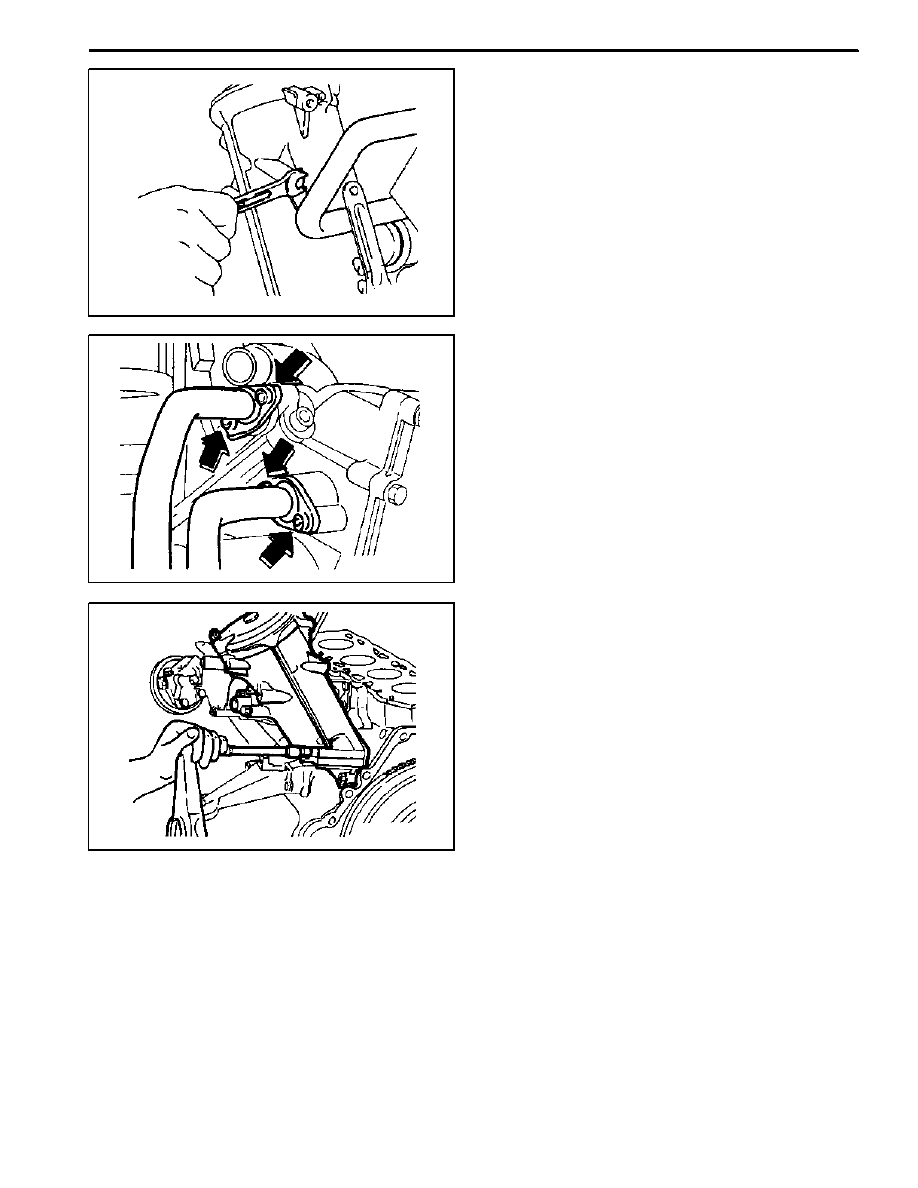

Remeval & Installation Procedure

1. Remove the oil filter cover and then drain the oil.

2. Remove the oil pressure switch line.

3. Remove the oil filter housing.
4. Clean the sealing surface.
5. Installation should follow the removal procedure in

the reverse order.

OM600 ENGINE MECHANICAL 1B3 -- 171

DAEWOO MY_2000

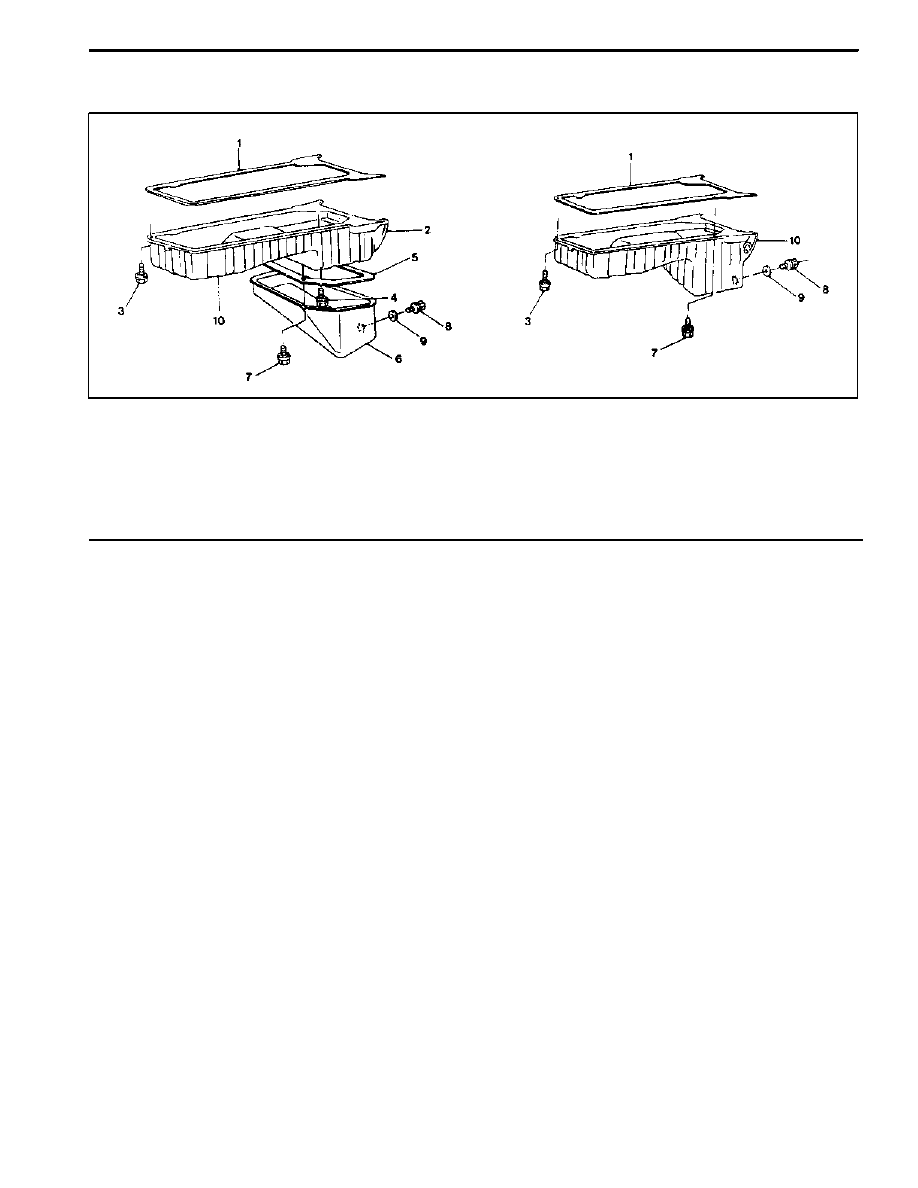

OIL PAN

OM662LA

OM661LA

1 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

2 Upper Oil Pan

3 Combination Bolt

10 N∙m (89 lb-in)

. . . . . . . . . .

4 Combination Bolt

10 N∙m (89 lb-in)

. . . . . . . . . .

5 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

6 Lower Oil Pan

7 Combination Bolt

25 N∙m (18 lb-ft)

. . . . . . . . . .

8 Drain Plug

25 N∙m (18 lb-ft)

. . . . . . . . . . . . . . . .

9 Washer Seal

Replace

. . . . . . . . . . . . . . . . . . . . .

10 Oil Pan

*Remove and install as numerical sequence.
Notice
Replace the washer seal with new one.

1B3 -- 172 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

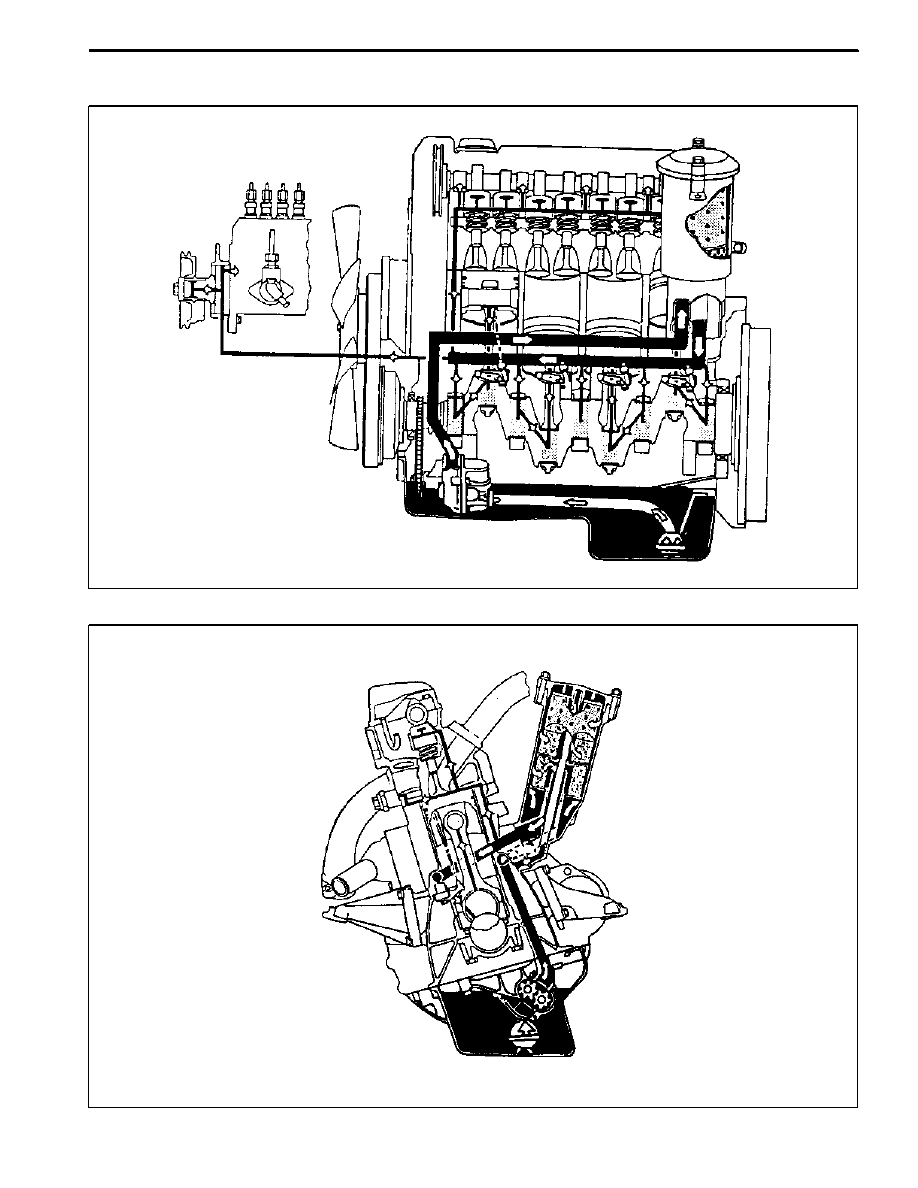

Oil Circulation
