OM600 ENGINE MECHANICAL 1B3 -- 49

DAEWOO MY_2000

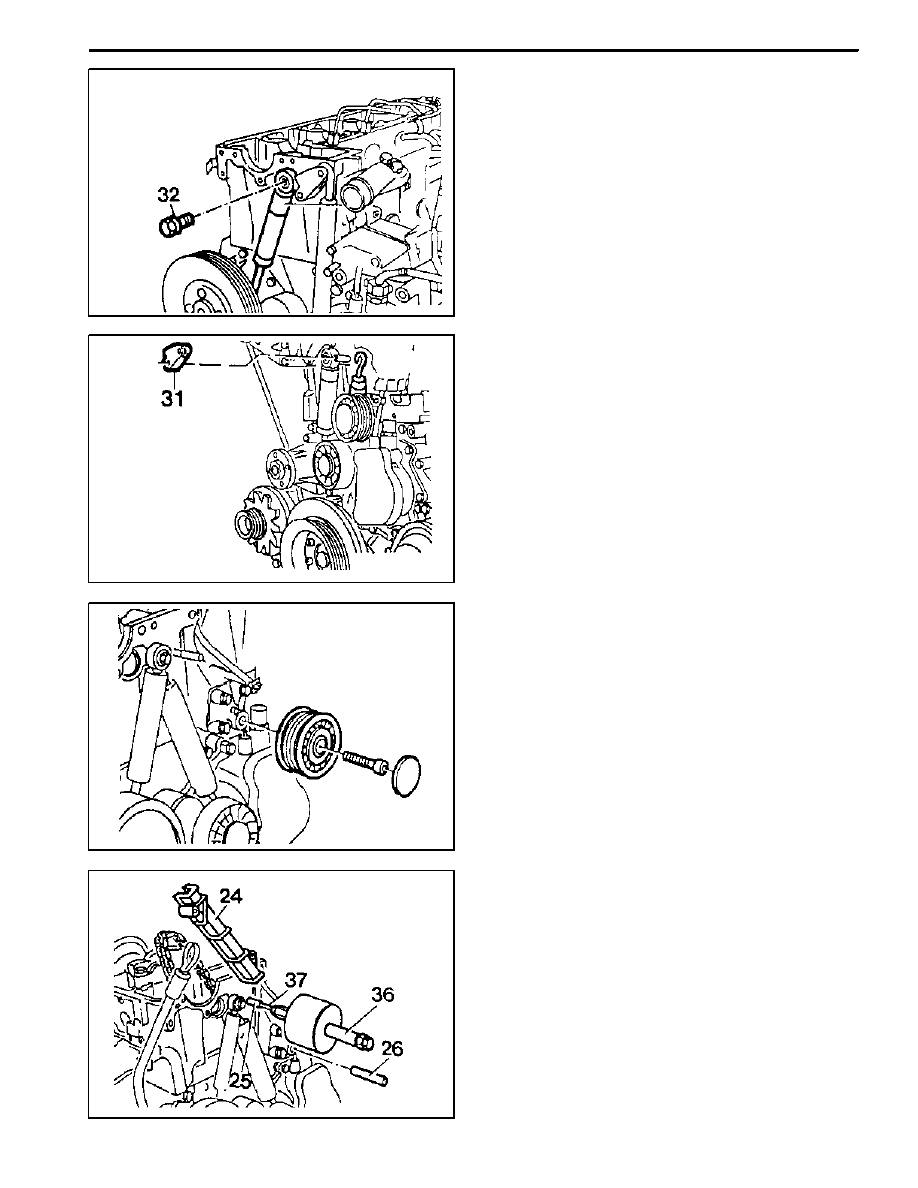

41. Remove the bolt(32).

42. Separate the spring and pull out the tensioning le-

ver(31).

43. Pry off the closing cover. Remove the bolt and then

remove the idle pulley.

44. Using the sliding hammer(36) and the threaded

pin(37), pull out the sliding rail pins(25, 26) and re-

move the sliding rail(24).

Sliding Hammer 116 589 20 33 00
Threaded Pin 116 589 02 34 00

1B3 -- 50 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

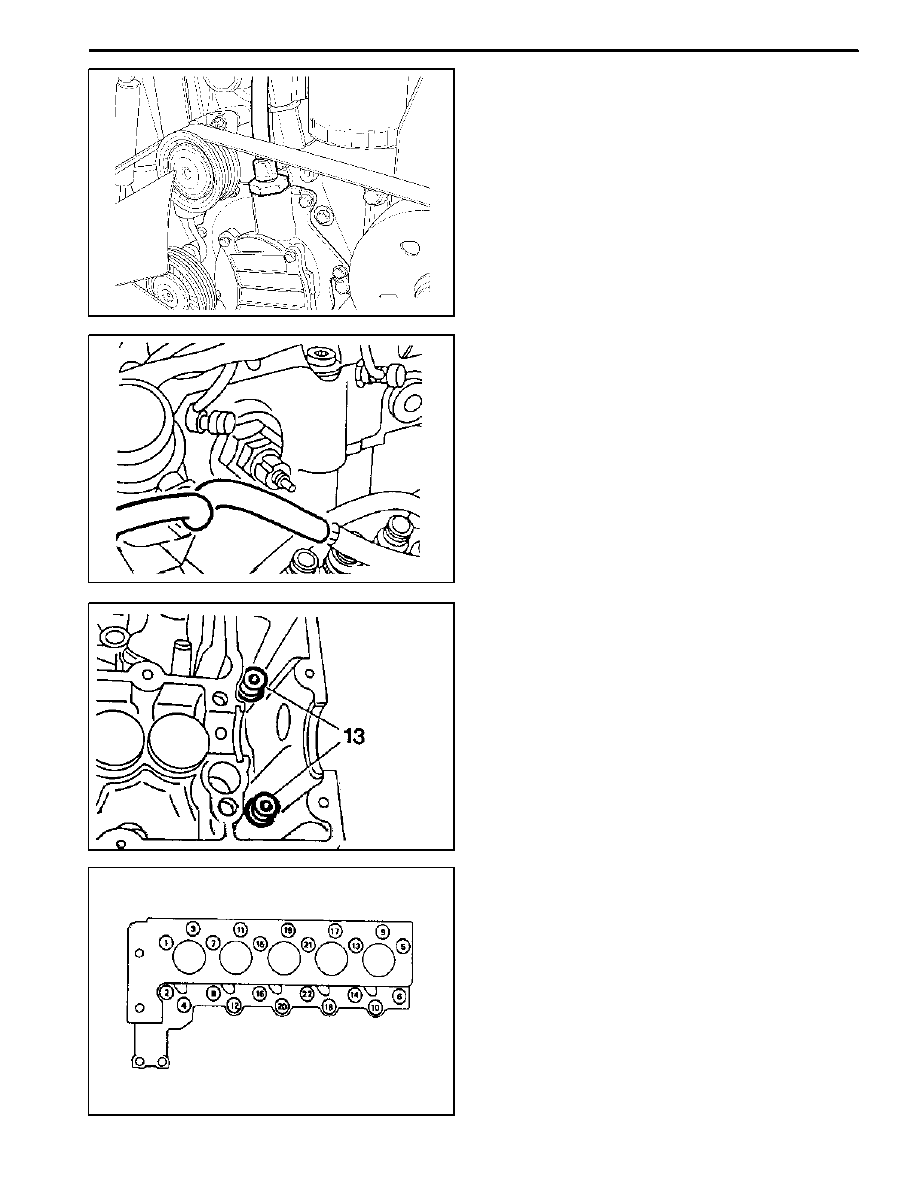

45. Remove the vacuum line from the vacuum pump.

46. Disconnect the vacuum pipe from thermo valve.

47. Remove the socket bolts(13) of the chain box.

T Type Socket Wrench 116 589 03 07 00
Magnetic Bar 102 589 03 40 00

48. Remove the cylinder head bolts in numerical se-

quence.

Cylinder Head Bolt Wrench 601 589 00 10 00

OM662LA

OM600 ENGINE MECHANICAL 1B3 -- 51

DAEWOO MY_2000

OM661LA

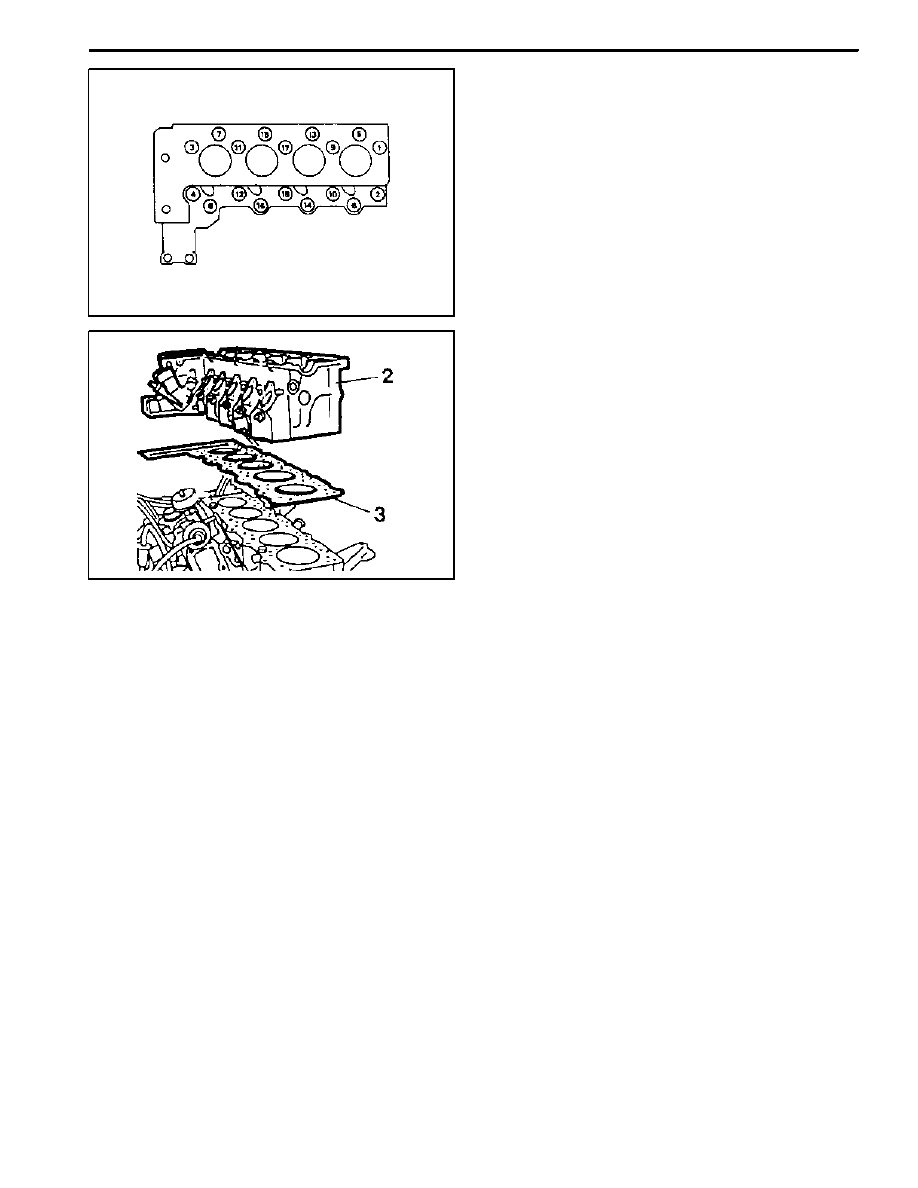

49. Remove the cylinder head(2) and gasket(3).

1B3 -- 52 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

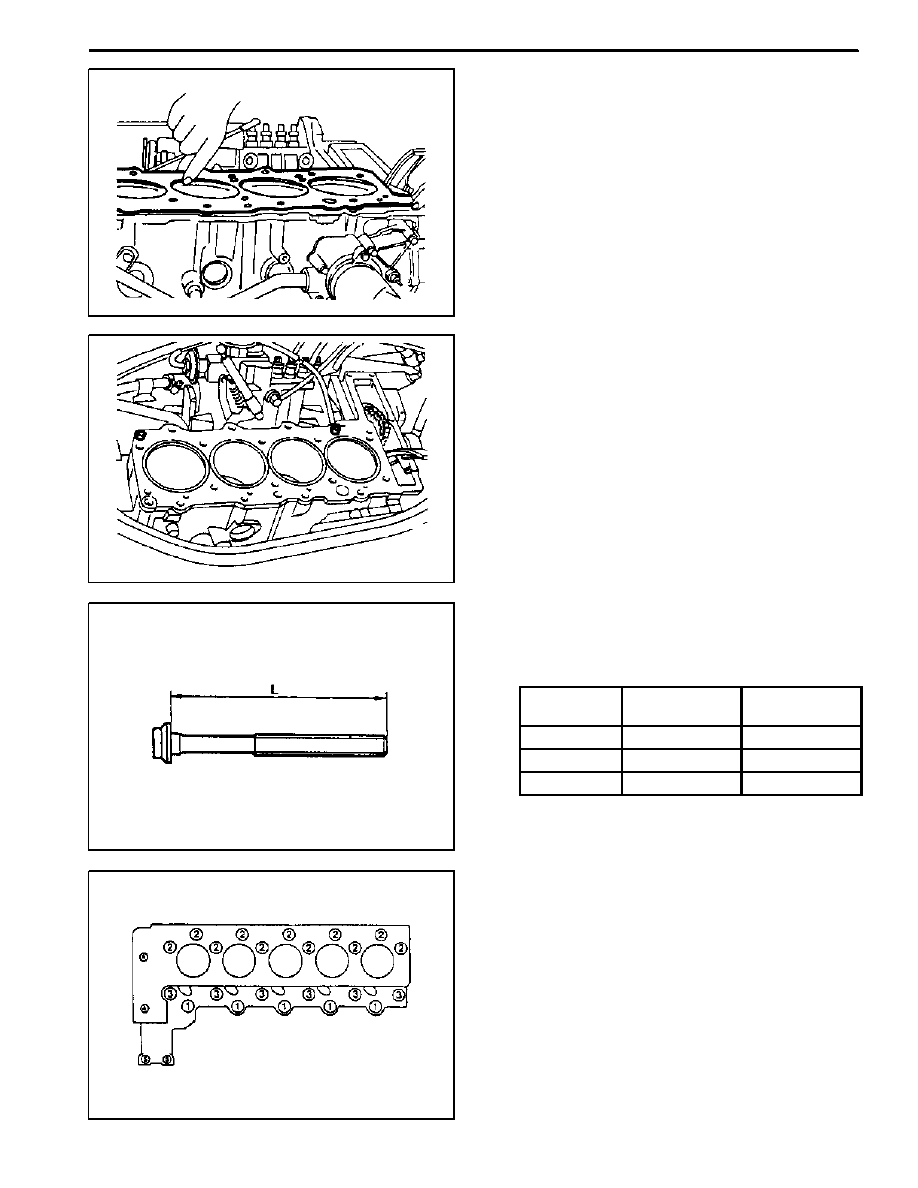

Assembly Procedure

1. Replace the cylinder head gasket.

2. Install the cylinder head onto the crankcase.

Notice
Align the cylinder head holes with the guide pins.

3. Measure the length(L) of cylinder head bolts.

Notice
If the max. length is exceeded, replace the bolts.

Thread Dia.

Length (L)

When New

Max. Limit (L)

M10

80mm

82mm

M10

120mm

104mm

M10

115mm

117mm

OM662LA

4. Coat the head contact surface of bolts and thread

with oil and insert them as shown.

-- Cylinder head bolts arrangement

Bore

1

M10 x 80

. . . . . . . . . . . . . . . . . . . . . .

2

M10 x 102

. . . . . . . . . . . . . . . . . . . . . .

3

M10 x 115

. . . . . . . . . . . . . . . . . . . . . .

4

M 8 x 50

. . . . . . . . . . . . . . . . . . . . . .

5

M 8 x 80

. . . . . . . . . . . . . . . . . . . . . .
