OM600 ENGINE MECHANICAL 1B3 -- 37

DAEWOO MY_2000

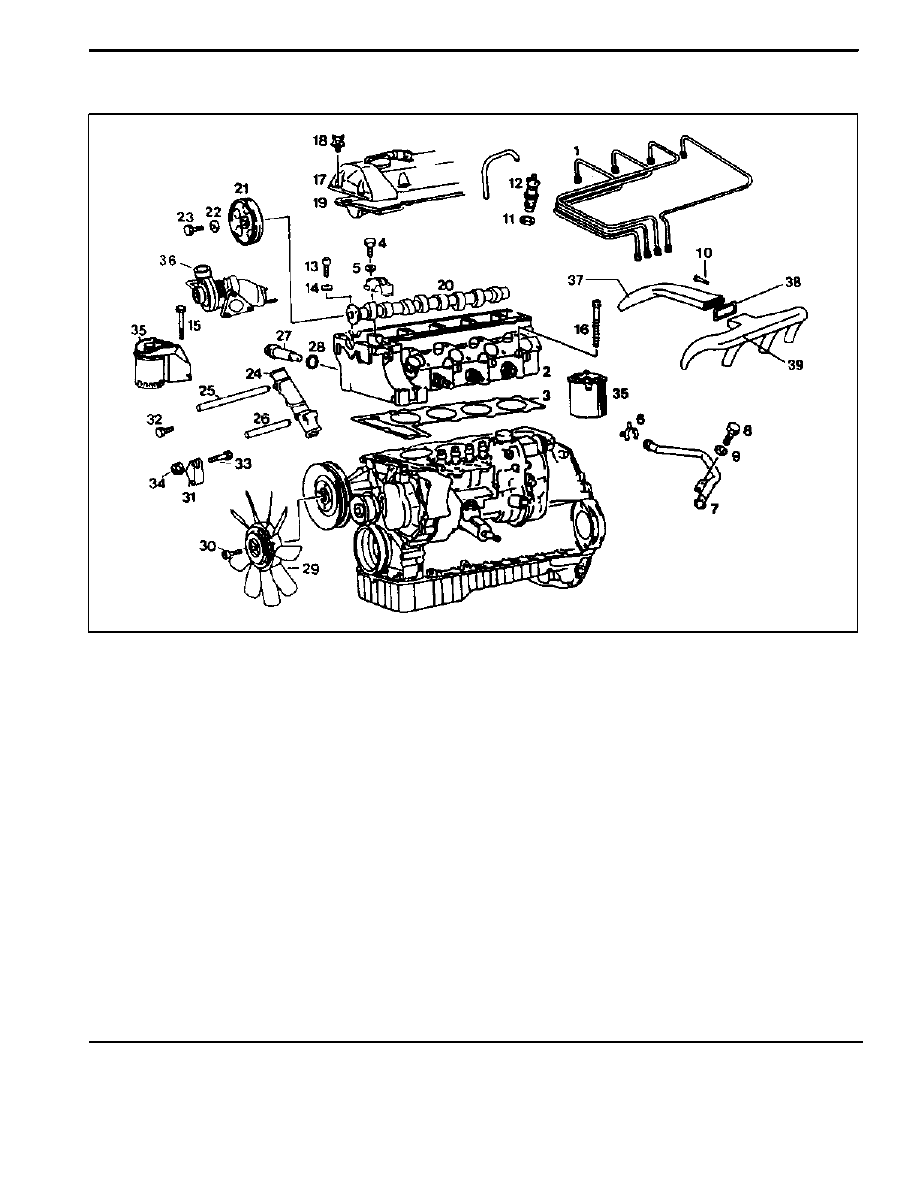

CYLINDER HEAD

1 Fuel Injection Pipe

18N∙m (13 lb-ft)

. . . . . . . . . .

2 Cylinder Head

3 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

4 Bolt

25N∙m (18 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

5 Washer

6 Clamp

7 Heater Feed Pipe

8 Bolt

9 Washer

10 Bolt

11 Nozzle Washer

Replace

. . . . . . . . . . . . . . . . . . .

12 Fuel Injection Nozzle 35--40 N∙m(26--30 lb-ft)

13 Hexagon Socket Bolt

25 N∙m (18 lb-ft)

. . . . . .

14 Washer

15 Bolt

25 N∙m (18 lb-ft)

. . . . . . . . . . . . . . . . . . . . .

16 Cylinder Head Bolt

See Table

. . . . . . . . . . . . . .

17 Cylinder Head Cover

18 Bolt

10 N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

19 Gasket

20 Camshaft

21 Camshaft Drive Sprocket

Replace

. . . . . . . . . . .

22 Washer

23 Bolt(12--Sided)

25N∙m (18 lb-ft) + 90_

. . . . . . .

24 Sliding Rail

25 Sliding Rail Pin

26 Sliding Rail Pin

27 Chain Tensioner

80 N∙m (59 lb-ft)

. . . . . . . . . . .

28 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

29 Cooling Fan

Check

. . . . . . . . . . . . . . . . . . . . . . .

30 Hexagon Socket Bolt

45 N∙m (33 lb-ft)

. . . . . .

31 Tensioning Lever

32 Bolt

25 N∙m (18 lb-ft)

. . . . . . . . . . . . . . . . . . . . .

33 Bolt

34 Nut

23 N∙m (17 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

35 Fuel Filter

36 Turbo Charger

37 Intake Duct

38 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

39 Intake Manifold

1B3 -- 38 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Tightening Torque

Cylinder Bolts (12--sided socket head)

stage 1

10 N∙m (89 lb-in)

y

(

)

(Engine cold)

stage 2

35 N∙m (26 lb-ft)

stage 3

180_

M8 Cylinder Head Bolts

25 N∙m (18 lb-ft)

Tools Required

000 589 77 03 00 Box Wrench Insert
001 589 65 09 00 Socket Wrench Insert
102 589 03 40 00 Magnetic Bar
116 589 02 34 00 Threaded Pin
116 589 03 07 00 T Type Socket Wrench
116 589 20 33 00 Sliding Hammer
601 589 00 10 00 Cylinder Head Bolt Wrench
602 589 00 40 00 Engine Lock
603 589 00 40 00 Counter Holder

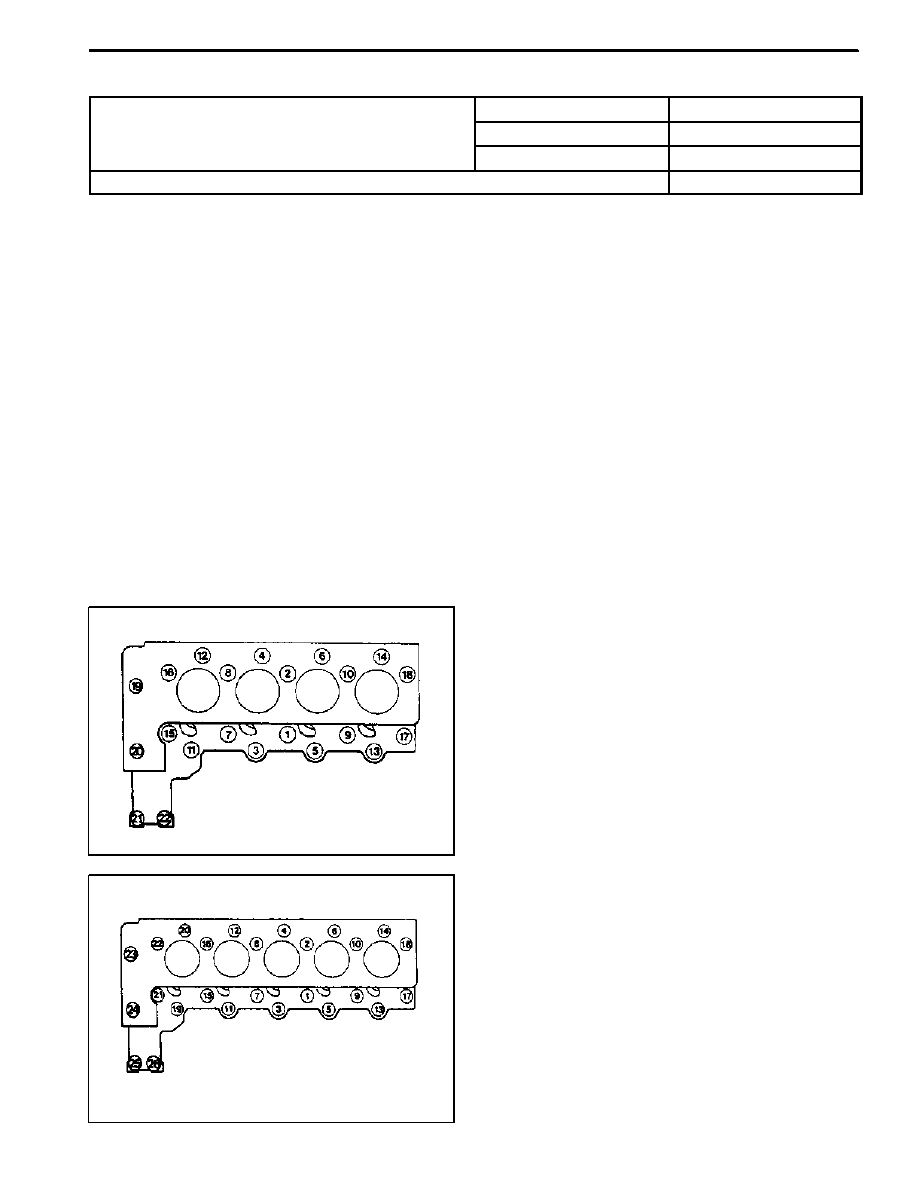

Tightening Sequence for Cylinder Head

Bolts

OM 662LA Engine

OM 661LA Engine

OM600 ENGINE MECHANICAL 1B3 -- 39

DAEWOO MY_2000

Notice
The cylinder head may only be removed when the

engine has cooled down. The cylinder head is re-

moved together with the exhaust manifold. As the

cylinder head bolts undergo a permanent tightening.

They require to be replaced if they exceed the maxi-

mum lengthes indicated in the table.

Thread Dia

Length(L)

When New

Max. Length(L)

M10

80mm

82mm

M10

120mm

104mm

M10

115mm

117mm

The twelve--sided socket head bolts are tightened

with each stages of torque and torque angle.
It is not necessary to retighten the cylinder head

bolts at the 1000~1500km inspection or after

1000~1500km of repairs.

1B3 -- 40 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

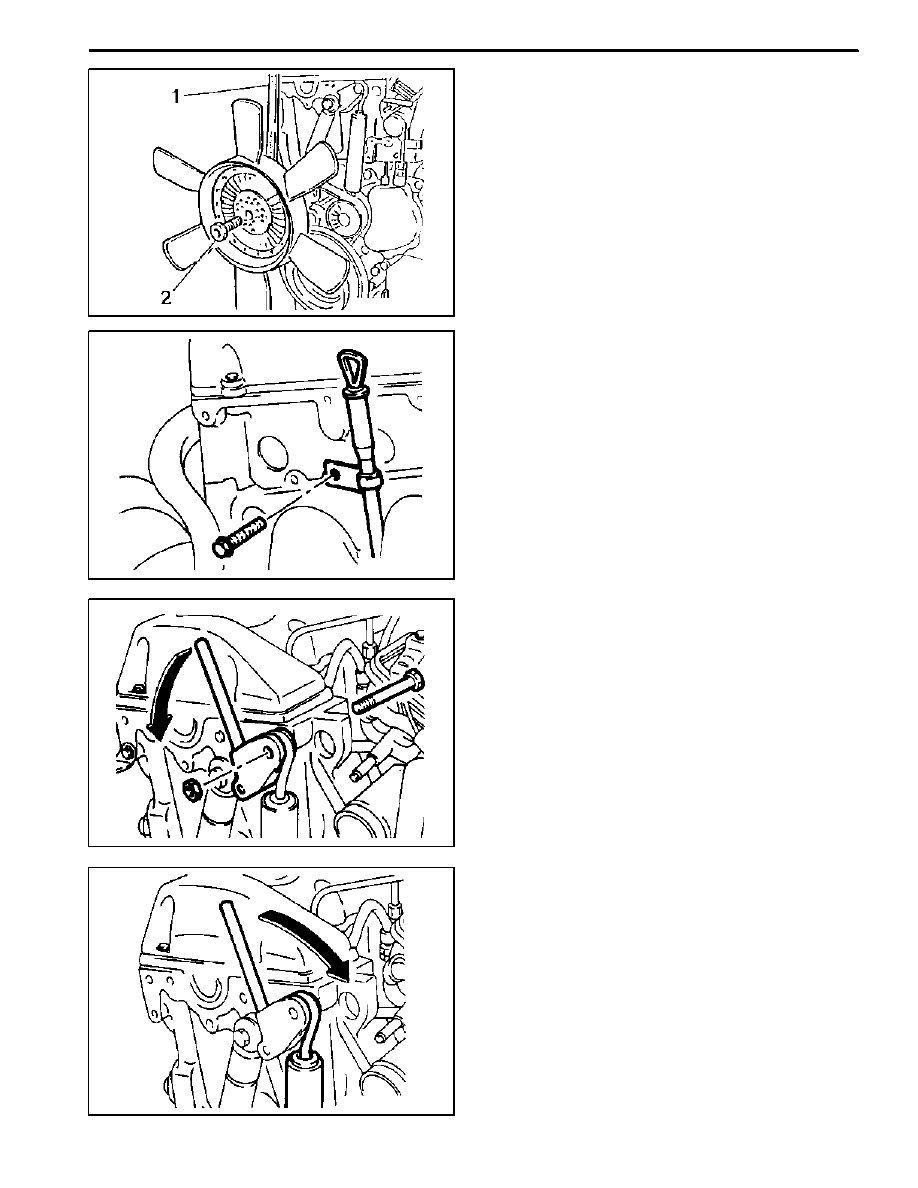

Disassembly Procedure

1. Completely drain the coolant from the radiator and

cylinder block.

2. Remove the cooling fan shroud.
3. Hold the fan with counter holder and remove the bolt

and then remove the cooling fan.
Notice
Keep the fan in vertical position.

Counter Holder 603 589 00 40 00

4. Remove the bracket oil dipstick tube.

5. Remove the nut.
6. Remove the nut on the tensioning lever and insert

the rod(F12’ 180mm). By pushing the rod to the ar-

row direction, pull back the bolt.

7. Push the tensioning lever to the opposite direction to

release the spring tension and remove the poly V--

belt.
