OM600 ENGINE MECHANICAL 1B3 -- 21

DAEWOO MY_2000

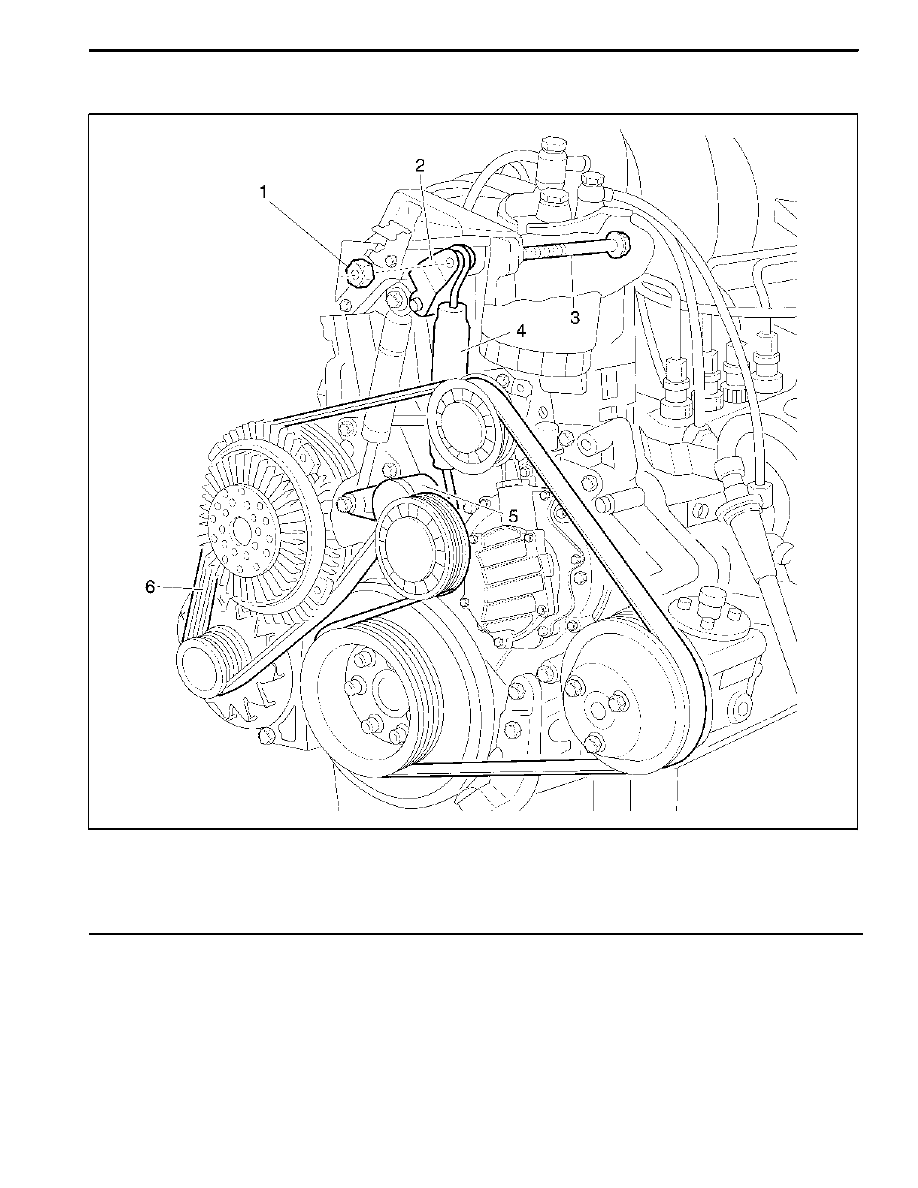

POLY V--BELT

1 Nut

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . . . . . . . . .

2 Tensioning Lever

3 Bolt

4 Spring

5 Tensioning Lever

6 Poly V--Belt

1B3 -- 22 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

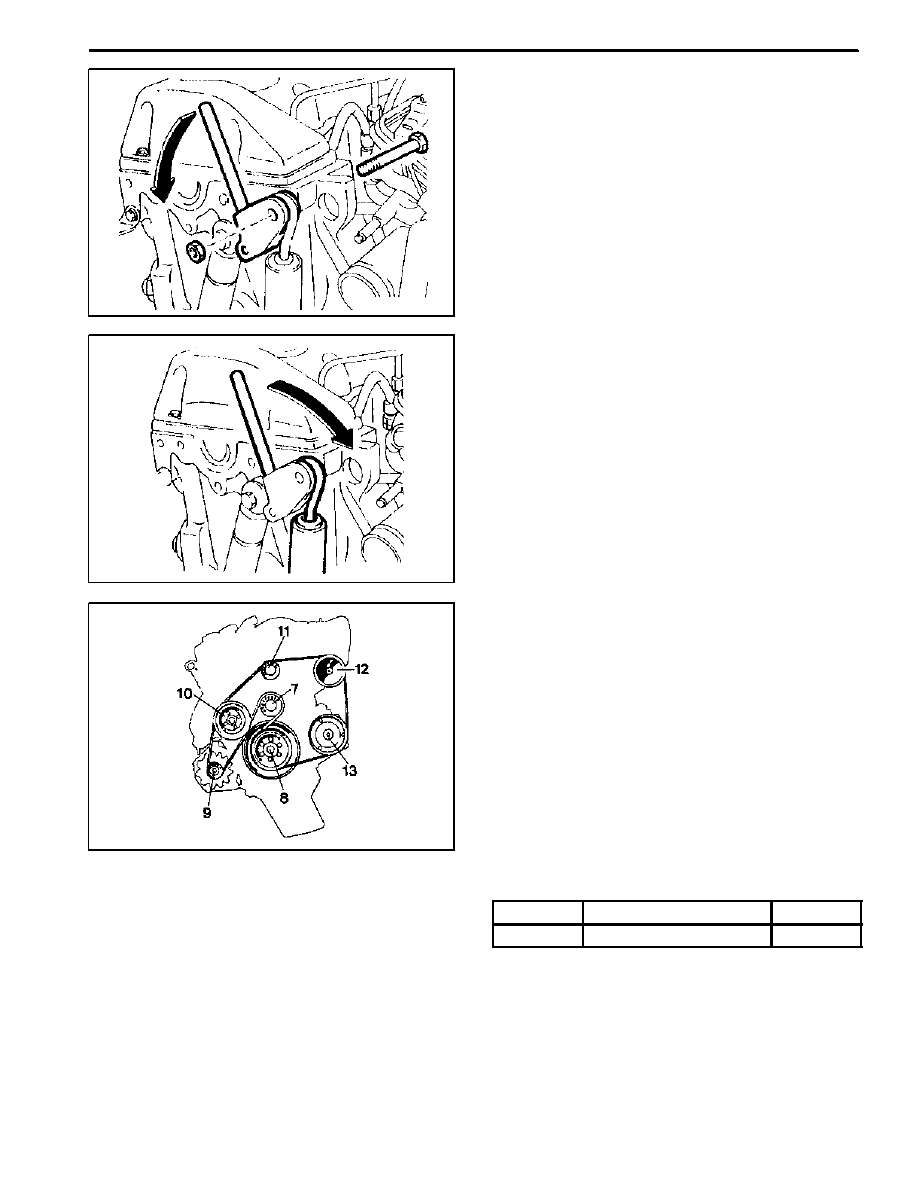

Removal & Installation Procedure

1. Remove the nut.
2. Push the tensioning lever in direction of arrow with a

rod (F12’ 180mm) and pull out the bolt to the rear.

3. Push back the tensioning lever (arrow direction) to

release the spring tension and remove the belt.

4. Install the poly V--belt beginning at the tensioning

pulley (7).

7 Tensioning Pulley
8 Crankshaft
9 Generator

10 Water Pump
11 Guide Pulley
12 Power Steering Pump
13 Aircon. Compressor

Length of Belt

Length (L)

With Air Conditioner

2,100 mm

Length (L)

Without Air Conditioner

2,040 mm

OM600 ENGINE MECHANICAL 1B3 -- 23

DAEWOO MY_2000

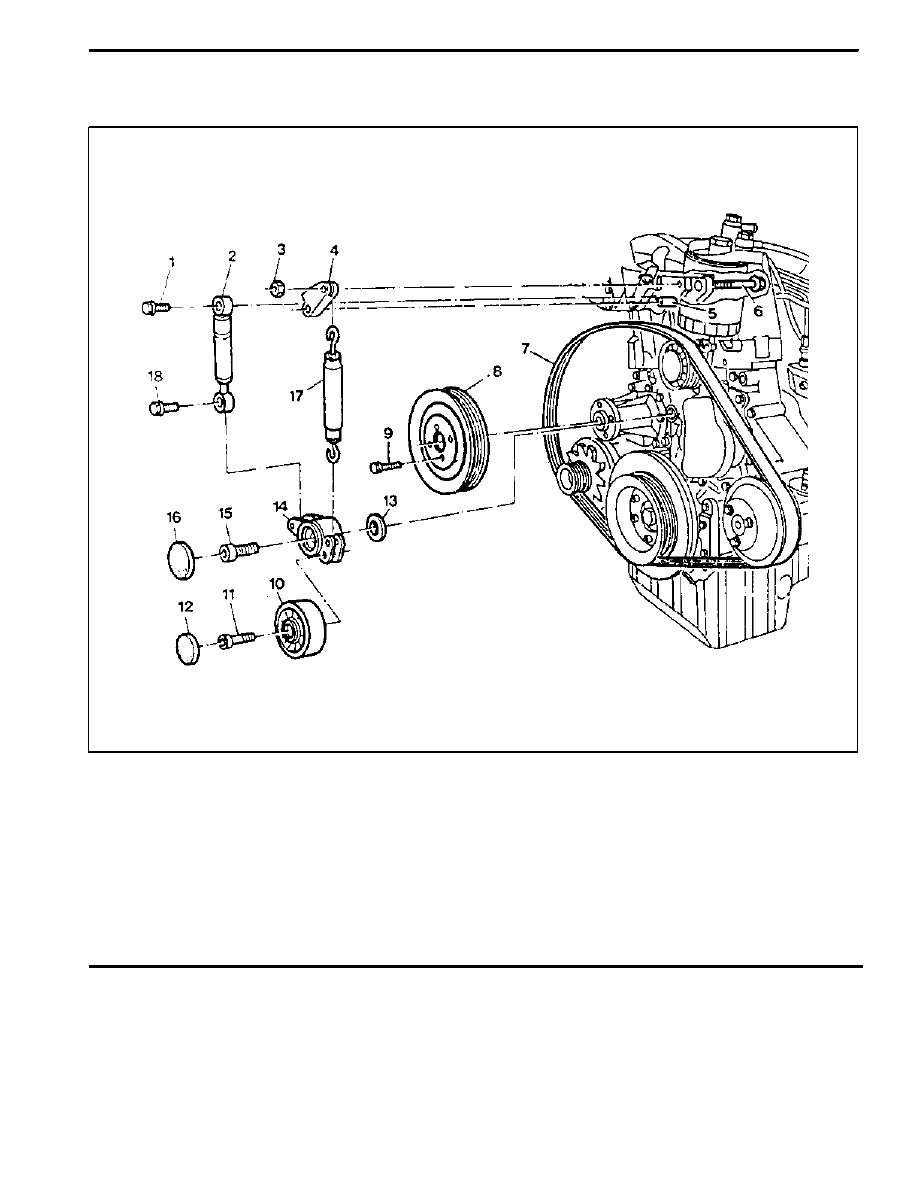

TENSIONING DEVICE

Preceding Work : Removal of cooling fan

1 Bolt

21N∙m (15 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

2 Damper

3 Nut

21N∙m (15 lb-ft)

. . . . . . . . . . . . . . . . . . . . . . .

4 Tensioning Lever

5 Guide Rail Pin

6 Bolt

7 Poly V--Belt

8 Belt Pulley

9 Bolt

10N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

10 Tensioning Pulley

11 Socket Bolt

29N∙m (21 lb-ft)

. . . . . . . . . . . . . . . .

12 Closing Cover

13 Washer

14 Tensioning Lever

15 Fit Bolt

100N∙m (74 lb-ft)

. . . . . . . . . . . . . . . . . . .

16 Closing Cover

17 Spring

18 Bolt

20N∙m (15 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

1B3 -- 24 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Removal & Installation Procedure

1. Remove the nut.

Installation Notice

Tightening Torque

10 N∙m (89 lb-in)

2. Push the tensioning lever in direction of arrow with a

rod (F12’ 180mm) and push out the bolt to the rear.

3. Push back the tensioning lever to release the spring

tension and remove the belt.

4. Remove the bolt (9) and then remove the belt pulley

(8).

5. Remove the bolt (1, 18) and take off the damper (2).

Notice
Pay attention to installation position of the damper.
