1B2 -- 106 M161 ENGINE MECHANICAL

DAEWOO MY_2000

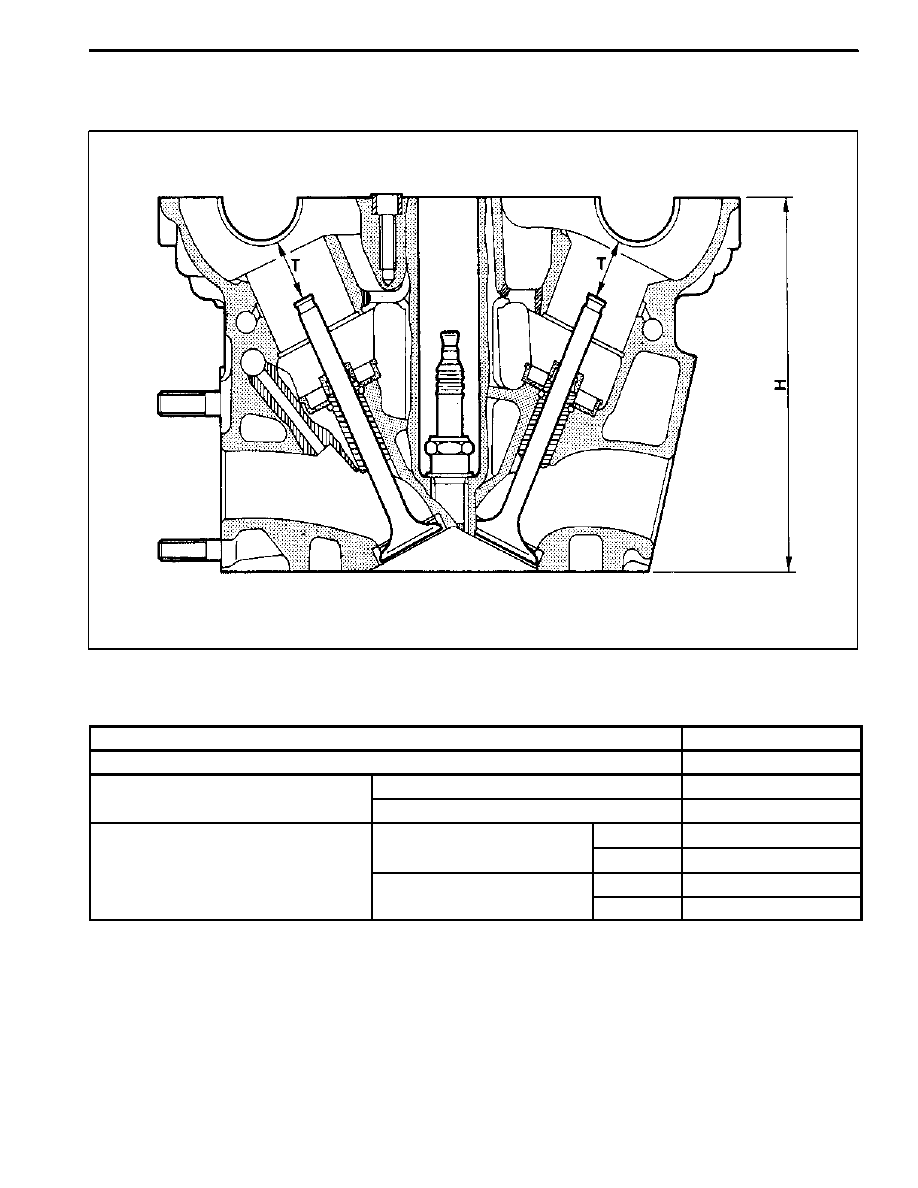

CYLINDER HEAD MATING SURFACE

Preceding Work: Removal of valves

Service Data Standard

Overall Height of Cylinder Head

135.9 -- 136.0 mm

Minimum Height After Machining

135.5 mm

Flatness

Axial Direction

0.08 mm

Transverse Direction

0.0 mm

Distance ‘T’

(B t

C

h ft B

i

Standard Size

Intake

24.21 -- 24.75 mm

(Between Camshaft Bearing

and Valve Stem)

Exhaust

22.21 -- 22.75 mm

and Valve Stem)

Repair Size

Intake

23.96 -- 24.51 mm

p

Exhaust

21.96 -- 22.51 mm

Notice: Do not exceed 0.4mm for the milling of the mating surface of crankcase and cylinder head.

M161 ENGINE MECHANICAL 1B2 -- 107

DAEWOO MY_2000

Measurement of Mating Surfac

1. Measure the height (H) of the cylinder head (refer to

Service data standard).

2. Check the mating surface of the cylinder head.
3. Mill the sharp edge of the combustion chamber.
4. Re--measure the height (H) of the cylinder head.
5. Seal the intake and exhaust valves.
6. Measure the dimension (T) between the camshaft

bearing and the valve system (refer to Service data

standard).

7. Mill the cylinder head valve seat (refer to Service data

standard).

Universal Tool

Surface Grinding Machine

Sceledum, Type RTY

Roaro

Schio/Italy

DAEWOO MY_2000

SECTION 1D2

M161 ENGINE COOLING

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a

tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable

will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless other-

wise noted.

TABLE OF CONTENTS

Specifications

1D2--2

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Specifications

1D2--2

. . . . . . . . . . . . . . . . . . . .

Fastener Tightening Specifications

1D2--2

. . . . . . . . . .

Special Tools

1D2--3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Special Tools Table

1D2--3

. . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

1D2--4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

System Leakage Test

1D2--4

. . . . . . . . . . . . . . . . . . . . .

Maintenance and Repair

1D2--5

. . . . . . . . . . . . . . . . . . .

On--Vehicle Service

1D2--5

. . . . . . . . . . . . . . . . . . . . . . . . .

Coolant Drain and Fill Up

1D2--5

. . . . . . . . . . . . . . . . . .

Cooling Fan and Viscous Clutch

1D2--7

. . . . . . . . . . . .

Water Pump

1D2--9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Thermostat

1D2--11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Thermostat Housing Assembly

1D2--12

. . . . . . . . . . . .

Removal and Installation of Cooling

Fan Shroud

1D2--14

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Removal and Installation of Radiator

1D2--15

. . . . . . .

1D2 -- 2 M161 ENGINE COOLING

DAEWOO MY_2000

SPECIFICATIONS

GENERAL SPECIFICATIONS

Application

Description

Cooling Type

Water Cooling Forced Circulation

Radiator

Circulation Type

Down Flow

Radiation

61,500 kcal/h

Capability

58,000 kcal/h

Dimension (Width x Height x Thickeness)

680 x 415 x 25 mm

(

g

)

680 x 415 x 28 mm

Cooling Fan

φ 460, 9 Blades

Anti--Freeze Agent

ALUTEC--P78, Dragon Power

Coolant A

Mixing Ratio of Anti--Freeze Agen with Water (Anti--Freeze Agent : Water)

50 : 50

Coolant Capacity

10.5 L

Reservoir Capacity

3.4 L

Cap Operating Pressure (Reservoir Tank Pressure Cap)

1.4 bar

FASTENER TIGHTENING SPECIFICATIONS

Application

NSm

Lb-Ft

Lb-In

Coolant Drain Plug

30

22

--

Engine Hanger Bracket and Coolant Outlet
Port Bolt

22.5 -- 27.5

16.6 -- 20.3

--

Thermostat Cover Bracket Bolt

9 -- 11

--

80 -- 97

Oil Cooler Pipe Line Bolt

9 -- 11

--

80 -- 97

Cooling Fan Bolt

9 -- 11

--

80 -- 97

Viscous Clutch

40.5 -- 49.5

29.8 -- 36.5

--

Automatic Transmission Fluid Cooler Pipe

20

15

--

Cooling Fan Shroud Bolts

3 -- 7

--

27 -- 62

Water Pump Pulley Retaining Bolts

9 -- 11

--

80 -- 97

Water Pump Housing Bolts

M6

9 -- 11

--

80 -- 97

p

g

M8

22.5 -- 27.5

16.6 -- 20.3

--

Radiator Bracket Mounting Bolts

3 -- 7

--

27 -- 62
