1B1 -- 100 M162 ENGINE MECHANICAL

DAEWOO MY_2000

1 Plug

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Main Oil Gallery

3 Screw Plug

Tools Required
102 589 12 15 00 Drift

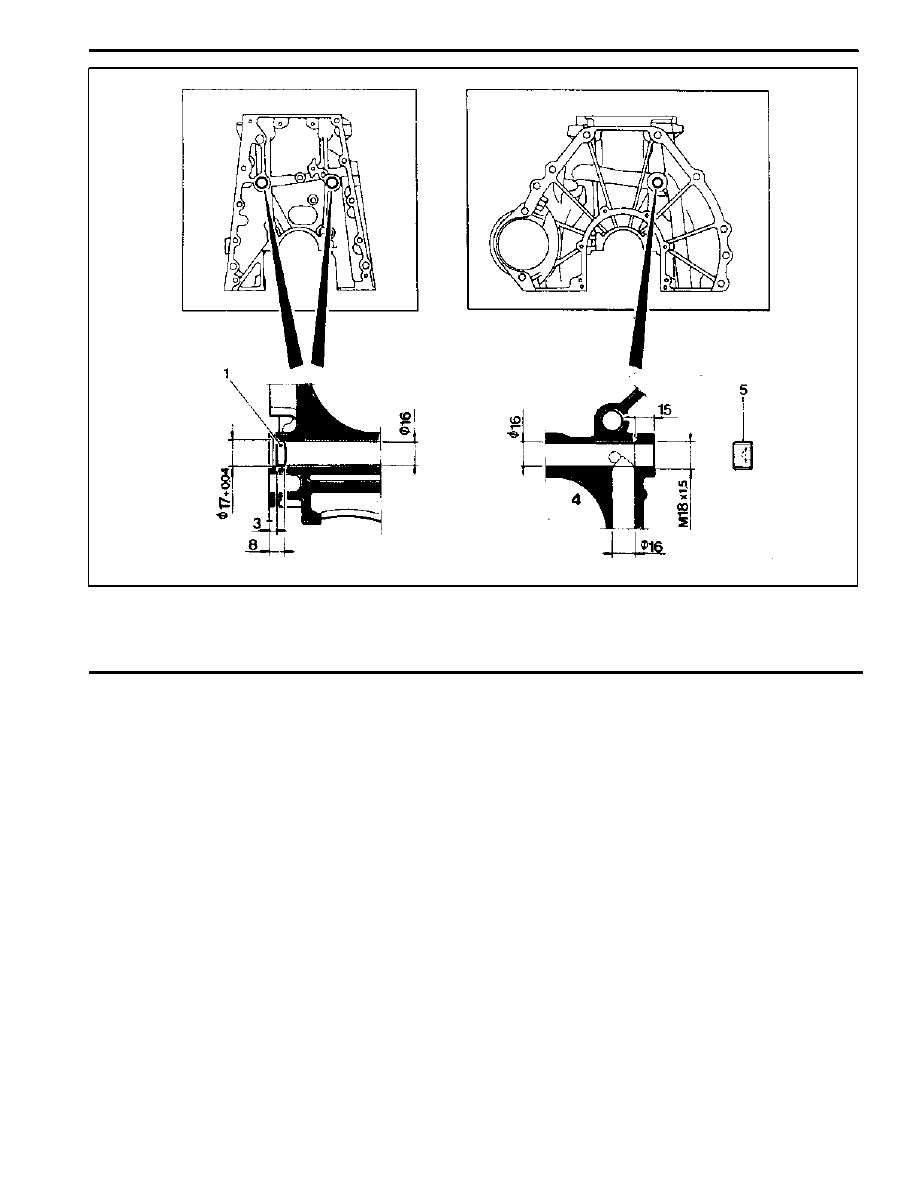

Sealing Procedure

1. Enlarge the end of main oil gallery (4) to be diameter

of 16mm, depth of 15mm.

2. Using an M16 x 1.5 thread (tap), make the thread at

the end of main oil gallery (4).

3. Throughly clean the oil gallery with compressed air

and tighten the screw plug (M16 x 1.5) after applying

sealing bond on it.

4. Apply Loctite 270 on new plug and tighten to the hole

until the drift is stopped after inserting new plug into

the drift.

M162 ENGINE MECHANICAL 1B1 -- 101

DAEWOO MY_2000

OIL GALLERY IN CYLINDER HEAD

Preceding Work: Removal of cylinder head

Removal of camshaft
Removal of tappet

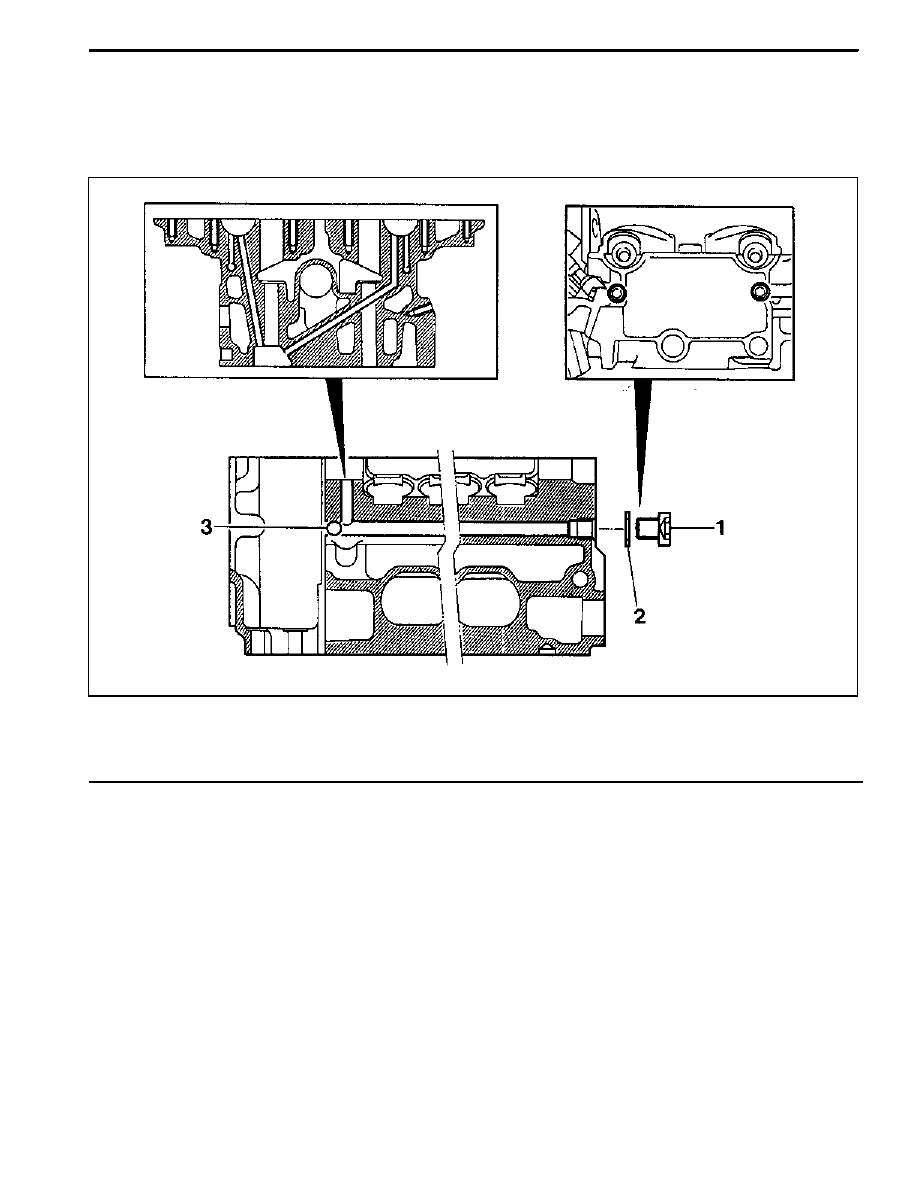

1 Screw Plug

15 NSm (11 lb-ft)

. . . . . . . . . . . . . . . .

2 Seal

3 Steel Ball (φ8mm)

1B1 -- 102 M162 ENGINE MECHANICAL

DAEWOO MY_2000

Cleaning Procedure

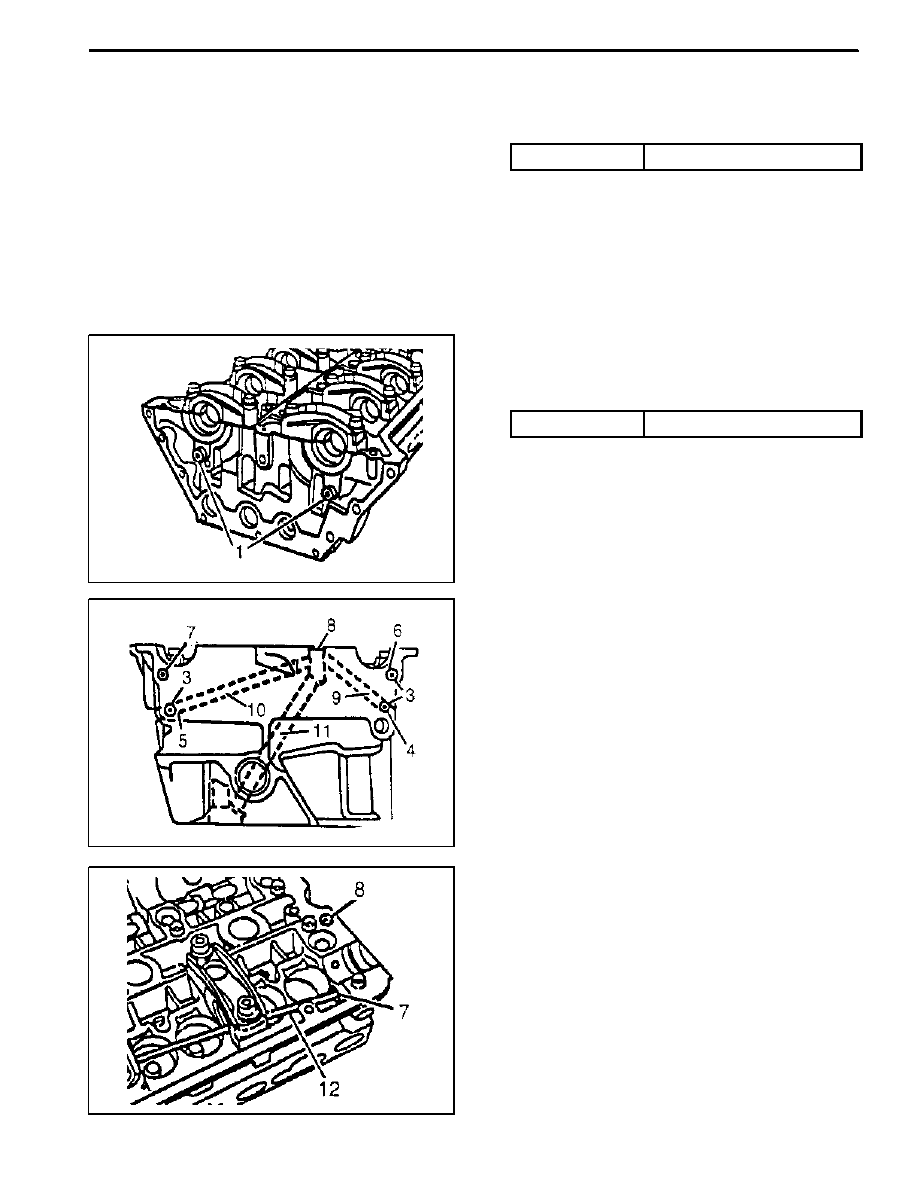

1. Remove the screw plug (1) and the seal (2).

Installation Notice

Tightening Torque

15 NSm (11 lb-ft)

Replace the seal with new one.

2. Clean the oil gallery using the compressed air.

Sealing Procedure

1. Remove the screw plug (1) and the seal.

Installation Notice

Tightening Torque

15 NSm (11 lb-ft)

2. Remove the steel ball from the oil gallery (4), (5), (6)

and (7) using the round bar (12, φ6 x 700 mm).

3. Remove the plug (8) using the screw driver.

M162 ENGINE MECHANICAL 1B1 -- 103

DAEWOO MY_2000

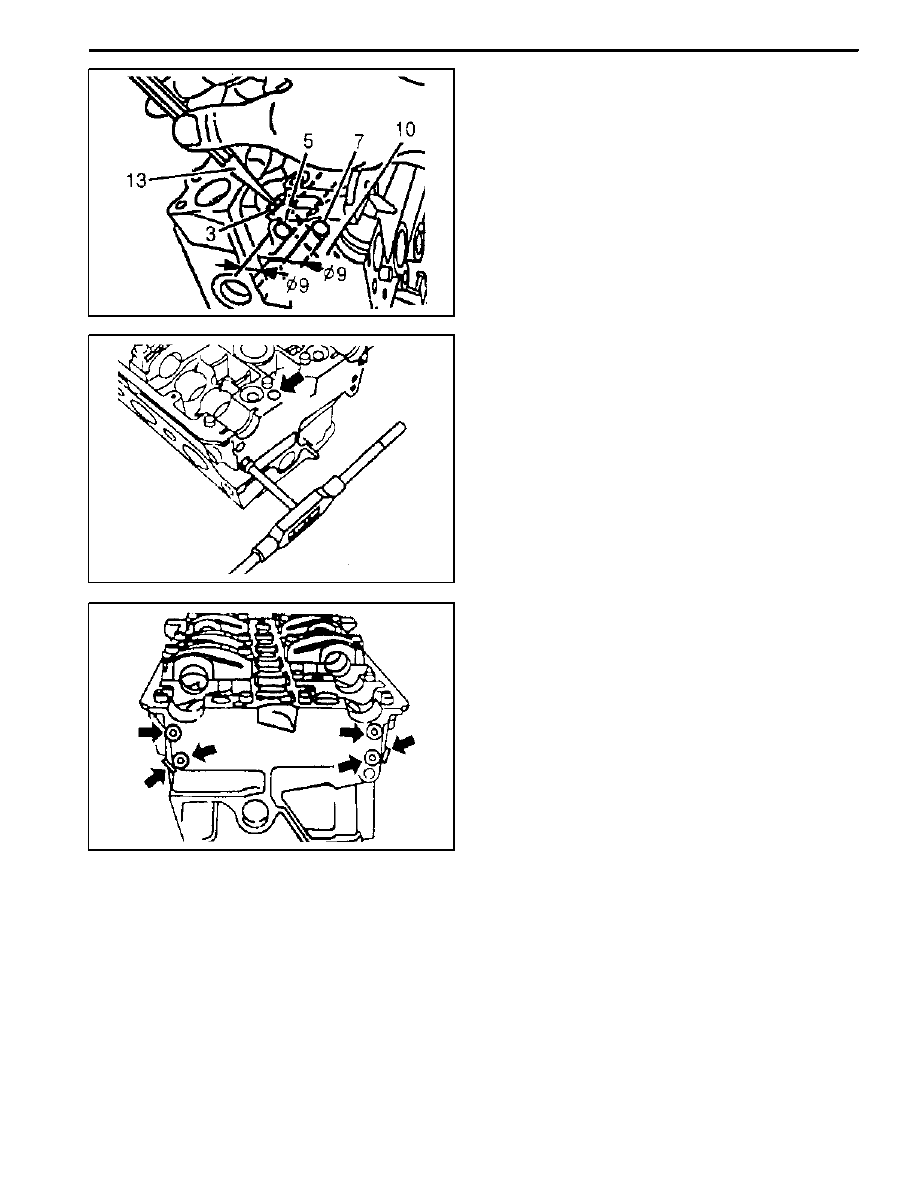

4. Enlarge the oil gallery at the rear of the cylinder

head to be diameter 9mm, depth 8mm.

5. Tap in the steel ball (3) from the side to the oil gallery

using the punch (13).

6. Pull out the steel ball (3) using the round bar (12).
7. Enlarge the oil gallery to be diameter 9mm, depth

8mm.

8. Make a screw hole at the oil gallery using M10 x 1

thread.

9. All the oil gallery should be cleaned with the com-

pressed air.

10. Apply the Loctite 270 to new plug and press in using

a suitable drift (arrow).

11. Tighten the screw plug with the seal (arrow).
