1B1 -- 88 M162 ENGINE MECHANICAL

DAEWOO MY_2000

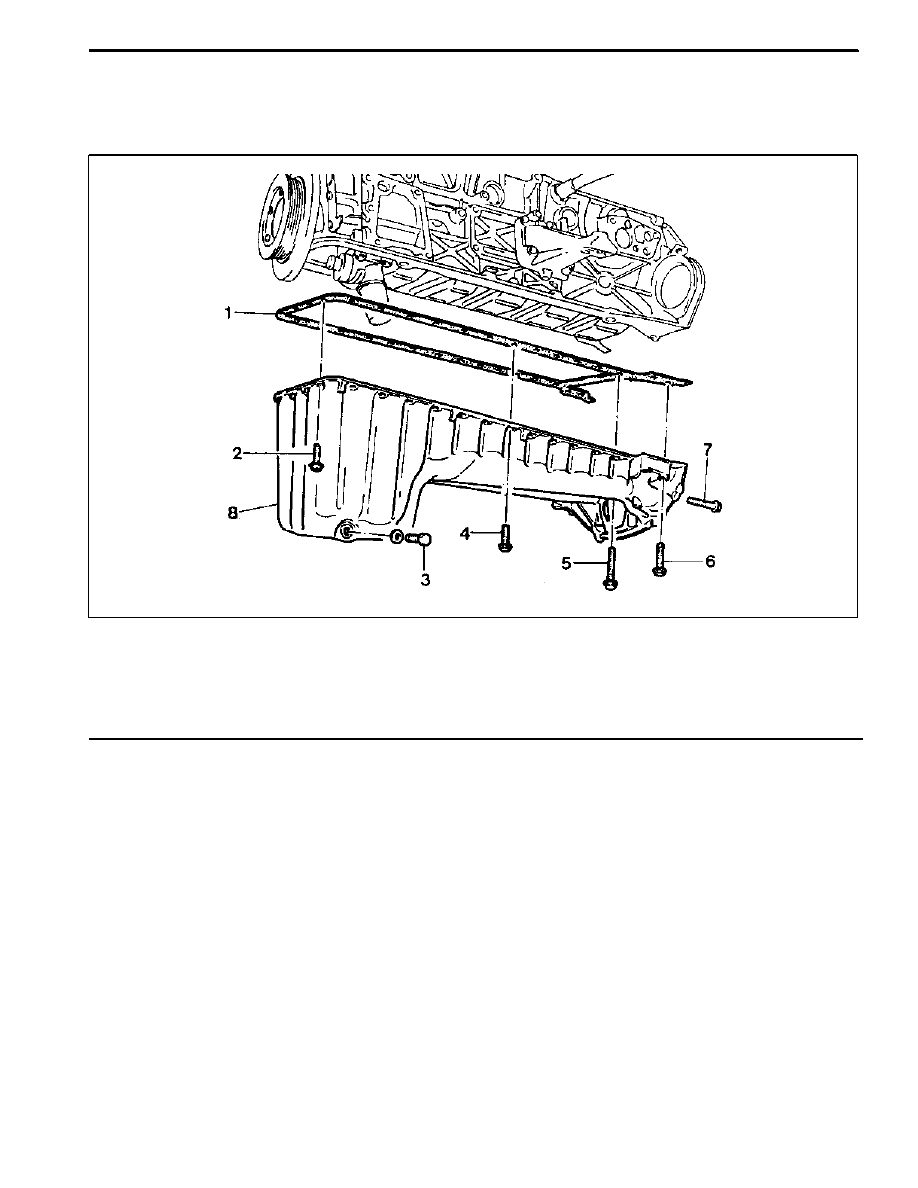

OIL PAN

Preceding Work: Removal of front stabilizer

Removal of steering gear box

1 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Bolt (M6 x 22, 6 pieces)

10 NSm (89 lb-in)

. . . . .

3 Drain Plug (M6 x 20)

25 NSm (18 lb-ft)

. . . . . . .

4 Bolt (M6 x 20, 22 pieces)

10 NSm (89 lb-in)

. . . .

5 Bolt (M6 x 85)

10 NSm (89 lb-in)

. . . . . . . . . . . . .

6 Bolt (M8 x 40)

25 NSm (18 lb-ft)

. . . . . . . . . . . . .

7 Bolt (M10)

40 NSm (30 lb-ft)

. . . . . . . . . . . . . . . . .

8 Oil Pan

Removal & Installation Procedure

1. Remove the drain plug and drain the oil completely.
2. Unscrew the bolts and remove the oil pan and gasket.
Notice: Arrange the bolts according to each size.
3. Clean the inside of oil pan and sealing surface, then

apply the sealant.

4. Replace the gasket with new one.
5. Install the oil pan with gasket, and tighten each bolt in

specified torque.

6. Check for oil leaks while running the engine.

M162 ENGINE MECHANICAL 1B1 -- 89

DAEWOO MY_2000

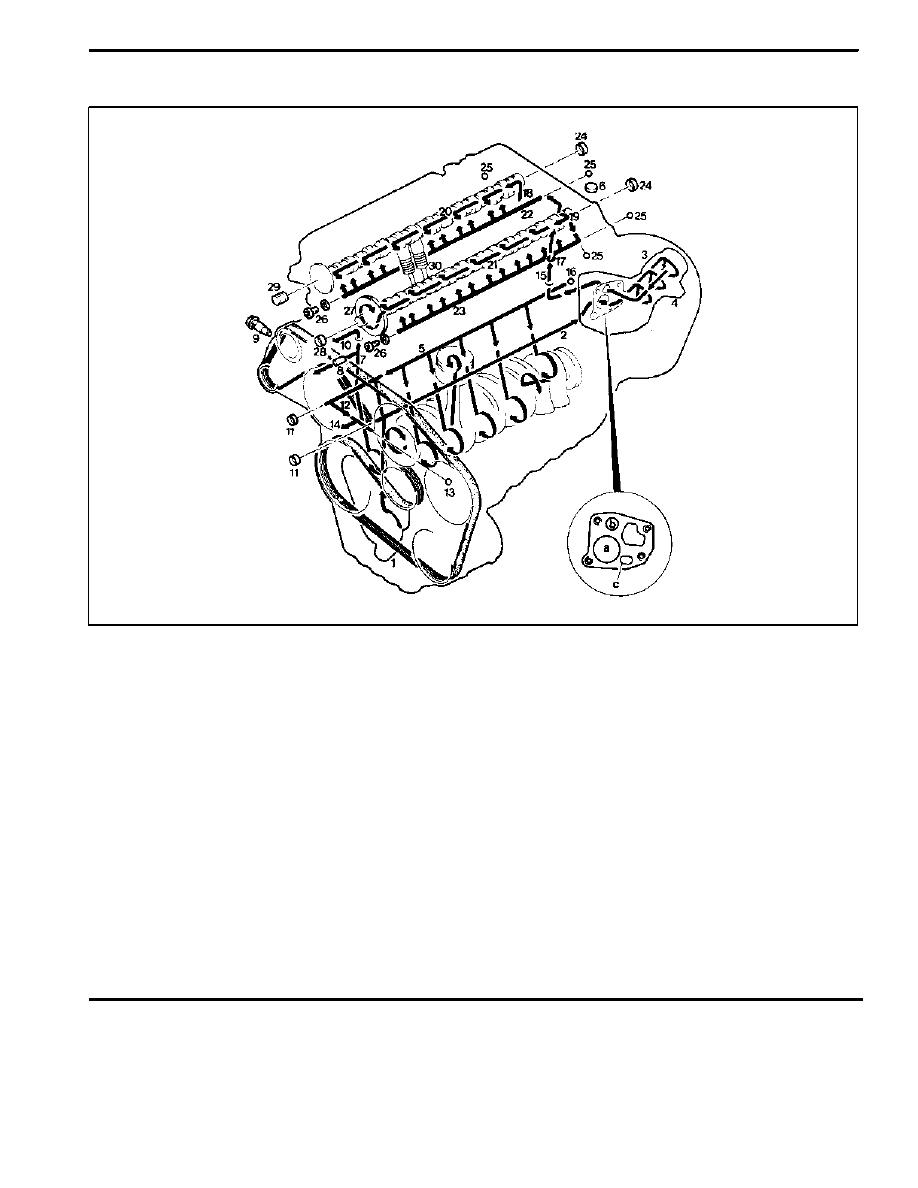

Oil Circulation

1 Oil Pump

2 Oil Gallery (to oil filter)

3 Oil Filter

4 Oil Pressure Switch

5 Main Oil Gallery

6 Cylinder Head Closing Cover

7 Oil Gallery (At Chain Tensioner)

8 Oil Non--return Valve

9 Chain Tensioner

10 Vent (Chain Tensioner)

11 Front Closing Cover (φ17 mm)

12 Oil Gallery (Perpendicular to The Shaft)

13 Ball (φ6 mm)

14 Oil Spray Nozzle (Timing Chain)

15 Oil Gallery (At Cylinder Head)

16 Ball (φ15mm)

17 Oil Restriction Inner (φ4mm)

18 Oil Supply (To Exhaust Camshaft)

19 Oil Supply (To Intake Camshaft)

20 Oil Supply (To Exhaust Camshaft Bearing)

21 Oil Supply (To Intake Camshaft Bearing)

22 Oil Gallery (Oil Supply to Exhaust Valve Tappet)

23 Oil Gallery (Oil Supply to Exhaust Valve Tappet)

24 Camshaft Closing Cover

25 Ball (φ8 mm)

26 Screw Plug

27 Camshaft Adjuster

28 Front Closing Cover (Intake Camshaft)

29 Front Treaded Bushing (Exhaust Camshaft)

30 Valve tappet

a Oil Gallery (From Oil Pump to Oil Filter)

b Main Oil Gallery

c Oil Return Line (Oil Returns to the Oil Pan

when Replacing the Filter Element)

1B1 -- 90 M162 ENGINE MECHANICAL

DAEWOO MY_2000

ENGINE OIL AND OIL FILTER

ELEMENT

Tools Required
103 589 02 09 00 Oil Filter Remover

Replacement Procedure

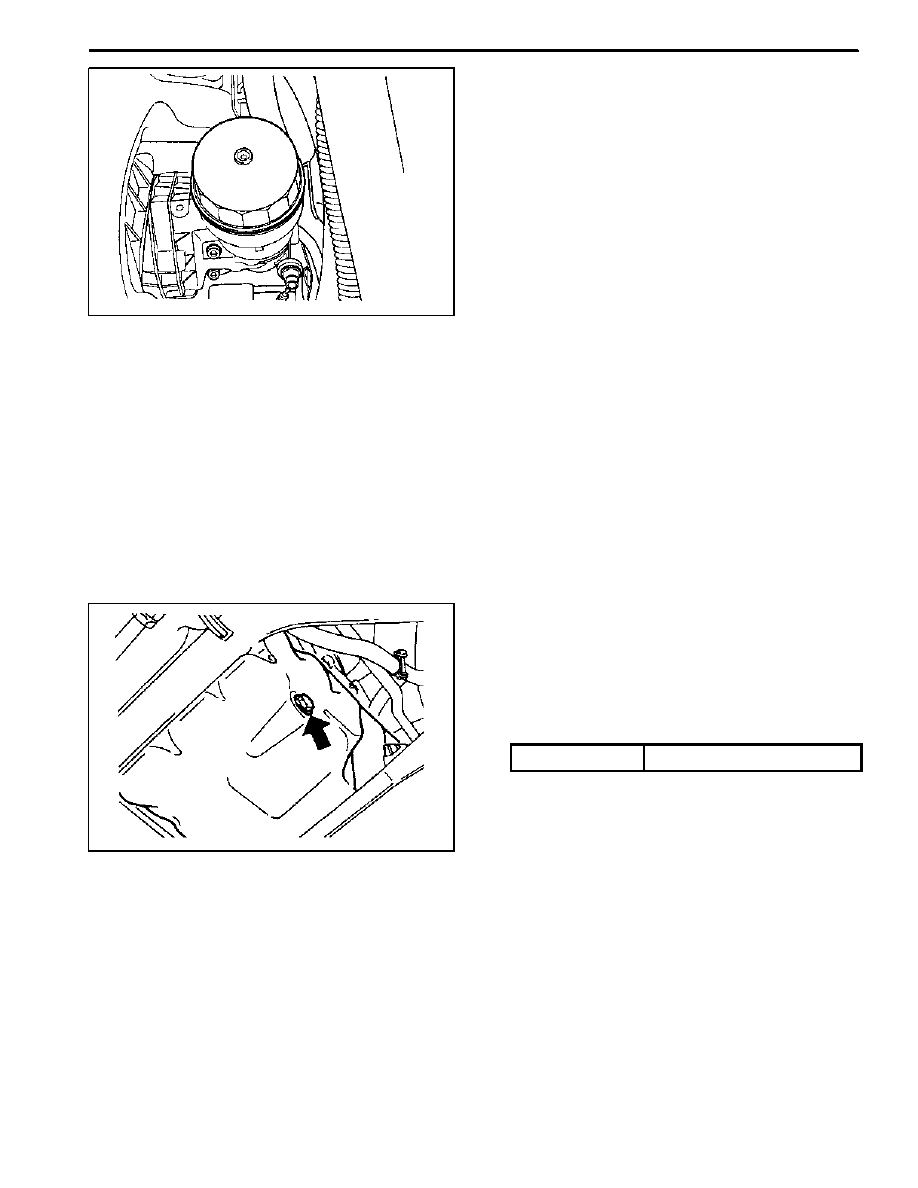

1. Install the oil filter remover 103 589 02 09 00 on the oil

filter cover.

Notice: Make the screw cover removable by tightening

the bolt at the side of the oil filter remover 103 589 02 09

00.
2. Install the wrench to the upper bolt in the oil filter re-

mover 103 589 02 09 00 and remove the oil cover by

turning it.

3. Remove the oil filter element.
Notice: Work with a cloth under the vehicle when re-

moving the oil filter element not to drain the oil.

4. Remove the drain plug (arrow) and drain the engine

oil.

Notice: Leave the oil filler cap open to ease the engine

oil discharge.
5. Tighten the engine oil drain plug after cleaning it.

Installation Notice

Tightening Torque

25 NSm (18 lb-ft)

Replace the seal washer with new one.

6. Replace the O--ring in the oil filter cover with new one.
Notice: Apply the engine oil to the O--ring.
7. Insert new oil filter element into the oil filter housing.

M162 ENGINE MECHANICAL 1B1 -- 91

DAEWOO MY_2000

8. Temporarily tighten the oil filter cover. Install the oil

filter remover 103 589 02 09 00, and then complete-

ly tighten it.
Installation Notice

Tightening Torque

25 NSm (18 lb-ft)

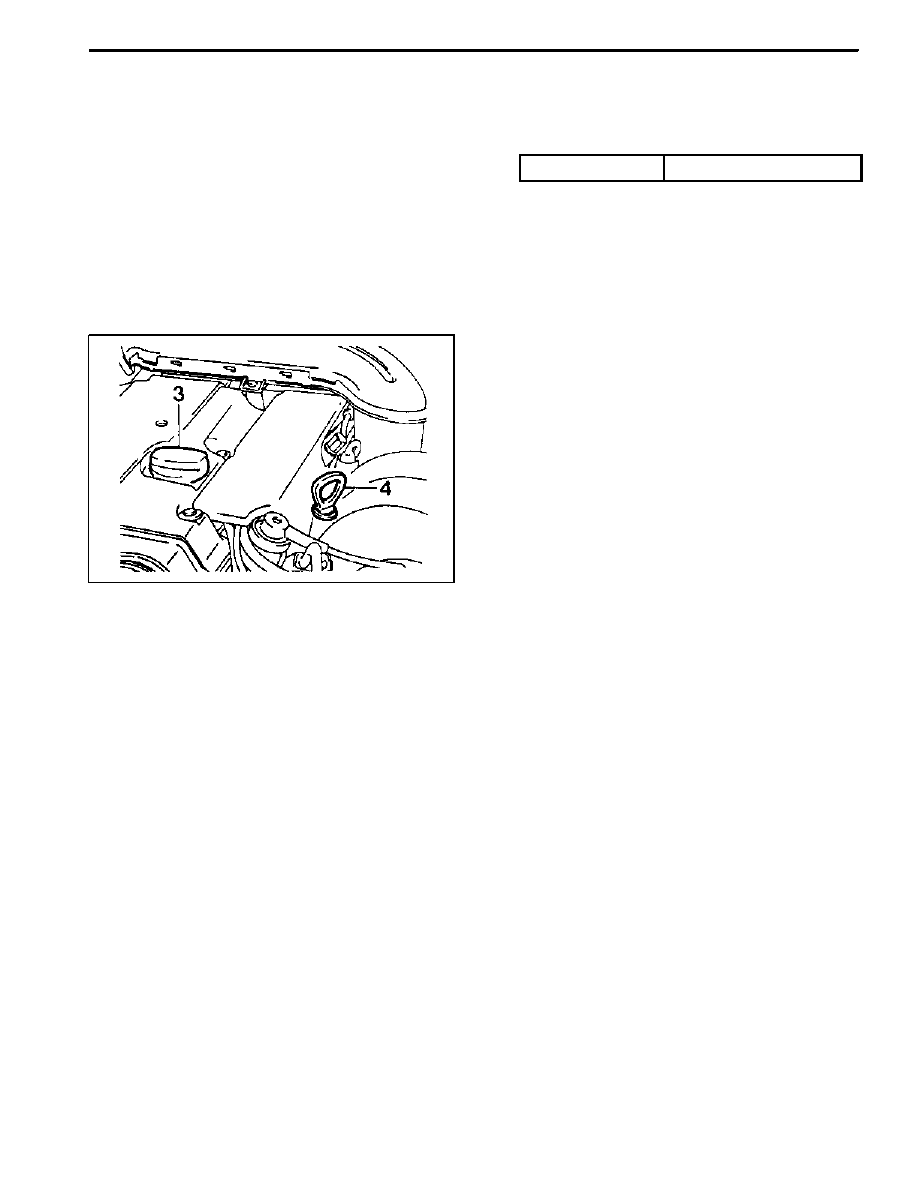

9. Fill up engine oil through the engine oil filler opening

(3).

10. Check for oil leaks at normal engine temperature af-

ter starting the engine.

11. Stop the engine and wait 5 minutes.

Check the oil level and fill up as specified if neces-

sary.

3 Oil Filler Cap

4 Dipstick Gauge
