SsangYong Korando II (1996-2006 year). Manual - part 17

1B1 -- 34 M162 ENGINE MECHANICAL

DAEWOO MY_2000

Tools Required
601 589 03 43 00 Crankshaft Rear Seal Installer

Removal & Installation Procedure

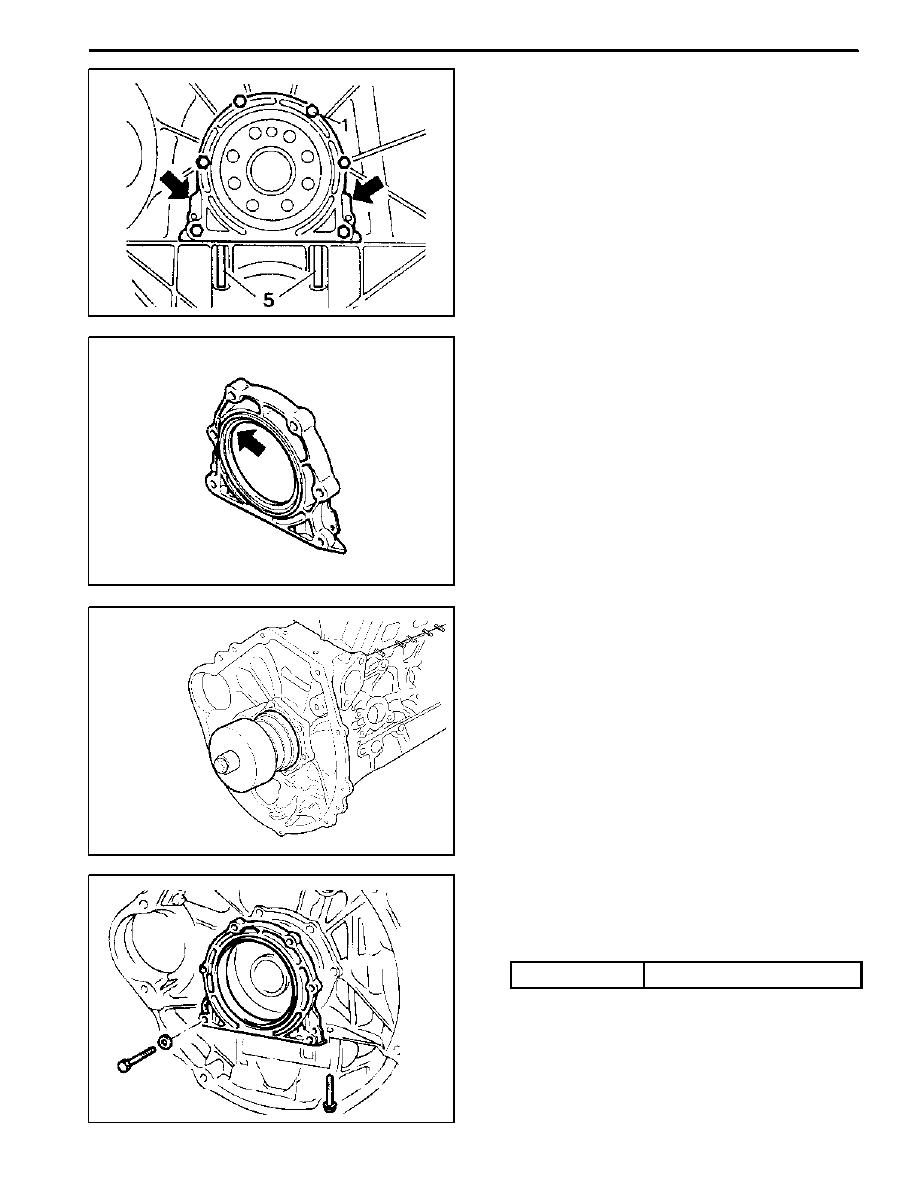

1. Unscrew the bolts (1) and (5) and remove the closing

cover by pulling the rear cover lug (arrows).

Notice: Be careful not to damage the oil pan gasket.

2. Clean the sealing surface of the crankcase and the

rear sealing cover.

3. Check the radial shaft seal and replace it if necessary.
4. Apply the Loctite 573 to the rear cover sealing sur-

face.

5. Apply the engine oil to the dust lip of the radial shaft

seal.

Notice: Do not use the grease.

6. Install the crankshaft rear radial seal and the crank-

shaft sealing rear cover, using crankshaft rear seal in-

staller 601 589 03 43 00.

7. Install the crankshaft sealing rear cover mounting

bolts and remove the crankshaft rear seal installer

601 589 03 43 00.
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

8. Installation should follow the removal procedure in

the reverse order.

M162 ENGINE MECHANICAL 1B1 -- 35

DAEWOO MY_2000

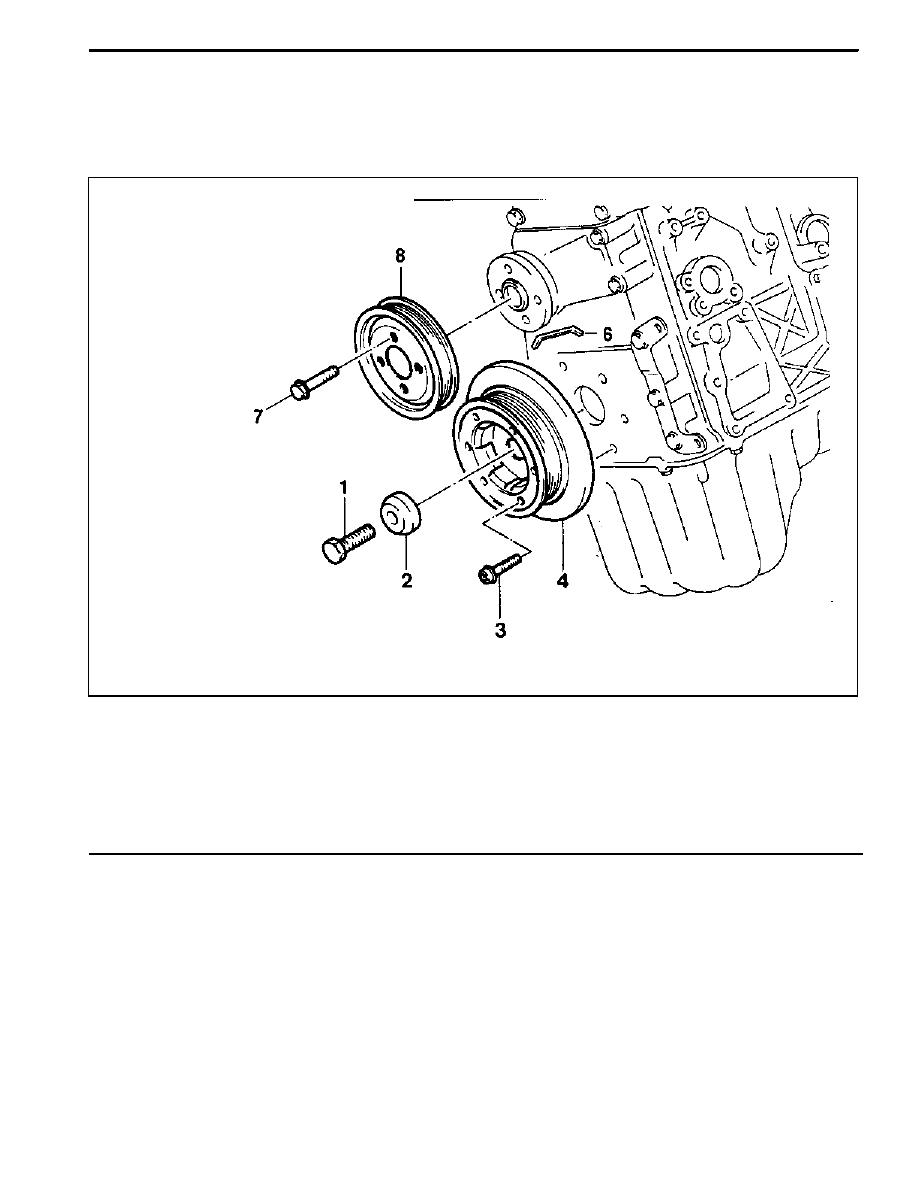

BELT PULLEY AND VIBRATION DAMPER

Preceding Work: Removal of cooling fan and viscous clutch

Removal of fan shroud
Removal of drive belt

1 Vibration Damper Center Bolt (M18 x 50)

1st step 200+20 NSm (148+15 lb-ft)

. . . . . . . . . .

2nd step 90°+10°

2 Vibration Damper Disk

3 Bolt (M6 x 20, 6 pieces)

7.7--9.5 NSm (68.1--84.1 lb-in)

. . . . . . . . . . . . . . .

4 Vibration Damper Assembly

5 Woodruff Key

6 Bolt (M6 x 12, 4 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

7 Cooling Fan Pulley

1B1 -- 36 M162 ENGINE MECHANICAL

DAEWOO MY_2000

Components

1 Center Bolt (M18 x 50)

2 Center Bolt Washer

3 Vibration Damper and Pulley Assembly

4 Key

5 Crankshaft Front Seal

6 Timing Gear Case Cover

7 Crankshaft Sprocket (Camshaft Driven)

8 Crankshaft Sprocket (Oil pump Driven)

9 Crankshaft

10 Oil Pan

11 Oil Pan Gasket

12 Oil Pan Mounting Bolt (M6 x 22)

Service Data Standard

Permissble Deviation of The Vibration Damper

Radial Runout

0.6 mm

p

Axial Runout

0.6 mm

M162 ENGINE MECHANICAL 1B1 -- 37

DAEWOO MY_2000

Tools Required
602 589 00 40 00 Engine Lock

Removal & Installation Procedure

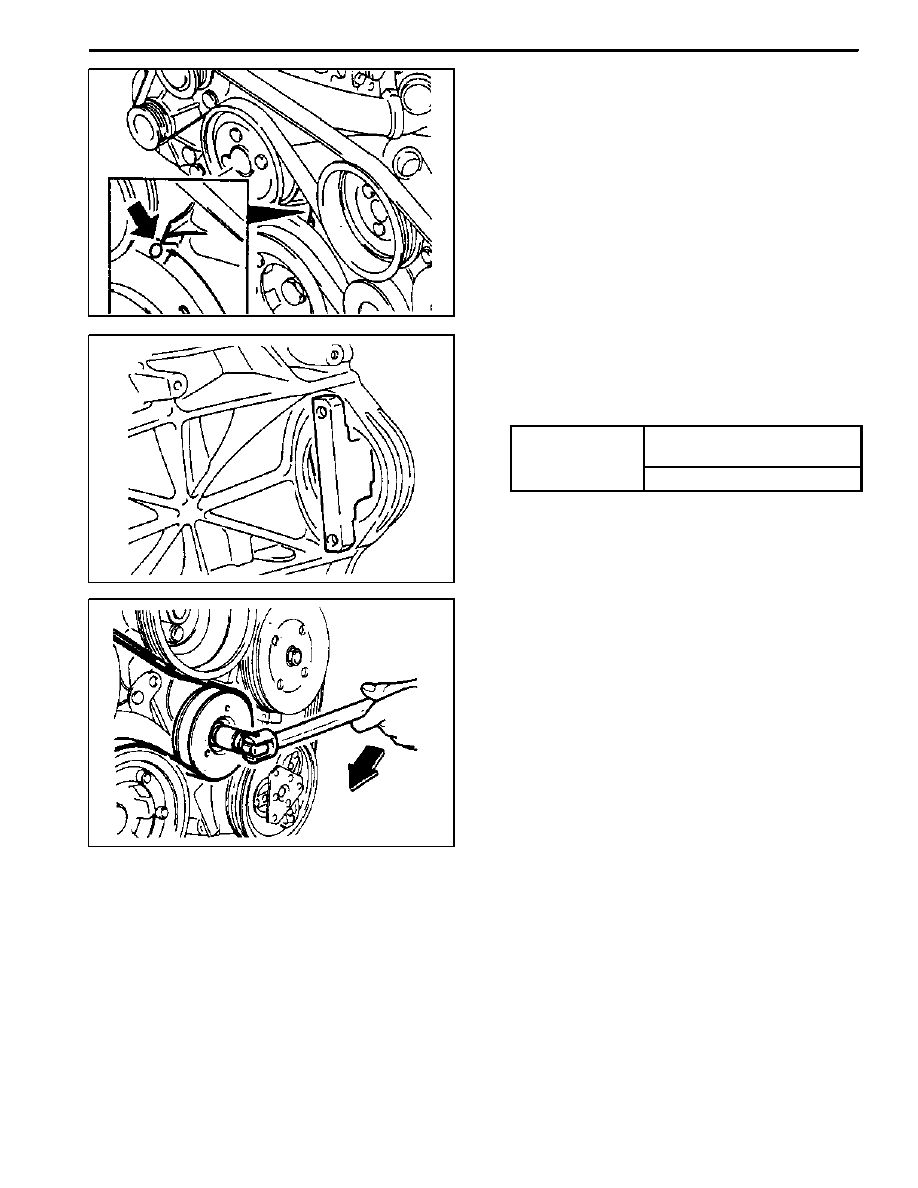

1. Adjust the piston of number 1 cylinder to the TDC.

2. Remove the start motor and install the engine lock

602 589 00 40 00 to the flywheel ring gear.

3. Remove the vibration damper center bolt.

Installation Notice

Tightening Torque

1st step: 200 + 20 NSm

(148 + 15 lb-ft)

Tightening Torque

2nd step: 90° + 10°

4. Remove the vibration damper assembly using the

puller.

5. Installation should follow the removal procedure in

the reverse order.

Notice: If possible, don’t separate the vibration damper

and the pulley.
