BODY WIRING SYSTEM  9A-25

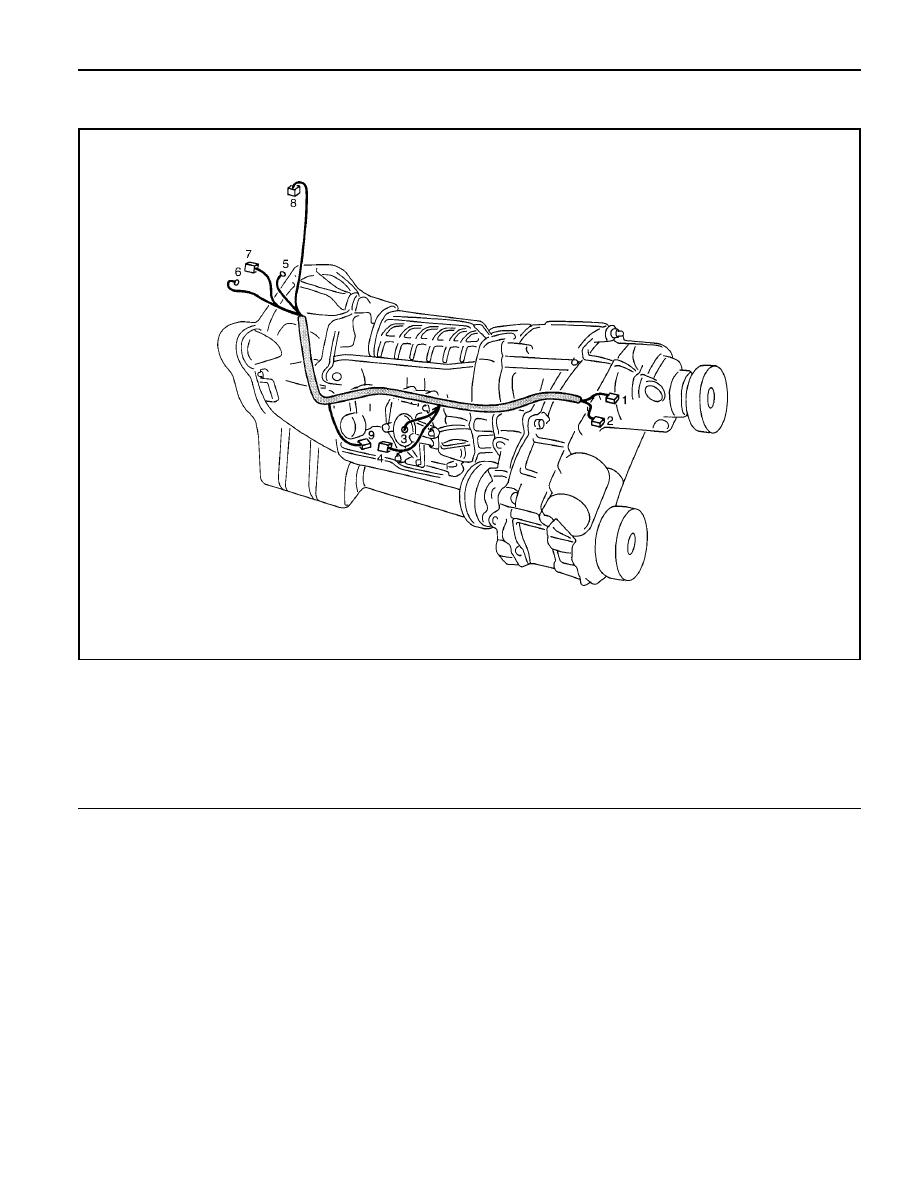

AUTOMATIC TRANSMISSION (BTRA)

1 Main Wiring Connector
2 Main Wiring Connector
3 Transmission
4 Transmission Lever
5 Oil Pressure Switch ............................ Diesel E/G

6 Start Motor Solenoid
7 Throttle Position Sensor .................... Diesel E/G
8 Speed Sensor .......................... Turbo Diesel E/G
9 Inhibitor Switch

9A-26  BODY WIRING SYSTEM

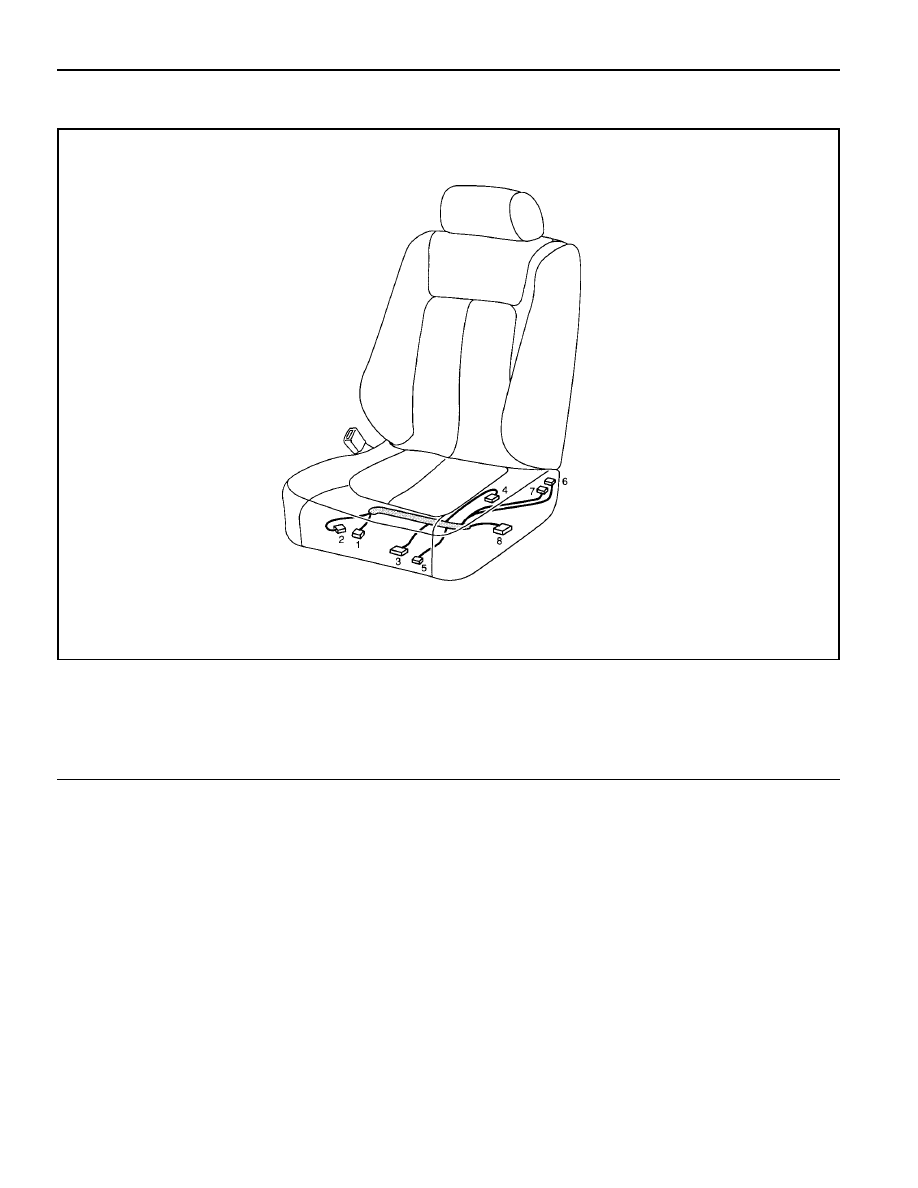

DRIVER'S SEAT

1 Main Wiring Connector
2 Tilt Motor
3 Heater Control Unit
4 Height Motor

5 Slide Motor
6 Back Seat Wiring Connector
7 Seat Heater
8 Driver Seat Switch

Low (Philips H4)

Tail Lamp

Brake Lamp

High Mounted Stop Lamp

Reverse Lamp

Fog Lamp*

Turn Signal Lamp

Position Lamp

Front Lamp

Rear Lamp

Luggage Lamp

Door Courtesy Lamp

SECTION 9B

LIGHTING  SYSTEM

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

SPECIFICATIONS

BULB USAGE CHART

Head Lamp

Rear

Front

Interior

Application

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  9B-1

Bulb Usage Chart . . . . . . . . . . . . . . . . . . . . . .  9B-1

Schematic and Routing Diagrams . . . . . . . .  9B-2

Tail Lamp & B/O Lamp . . . . . . . . . . . . . . . . . .  9B-2

Head Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . .  9B-3

Head Lamp Leveling Device . . . . . . . . . . . . . .  9B-4

Turn Signal Lamp and Hazard Lamp . . . . . . . .  9B-5

Back-Up Lamp and Stop Lamp . . . . . . . . . . . .  9B-6

Front and Rear Fog Lamp . . . . . . . . . . . . . . .  9B-7

Room Lamp . . . . . . . . . . . . . . . . . . . . . . . . . .  9B-8

Maintenance and Repair . . . . . . . . . . . . . . .  9B-9

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  9B-9

Front and Rear Lamps . . . . . . . . . . . . . . . . . .  9B-9

Hi

(Philips H1)

Hi

Low

Watt/Quantity

55W / 2

55W / 2

55W / 2

5W / 4

21W / 4

21W / 1

21W / 2

55W / 2

21W / 2

5W / 2

8W / 2

10W / 1

8W / 1

5W / 4

9B-2  LIGHTING SYSTEM

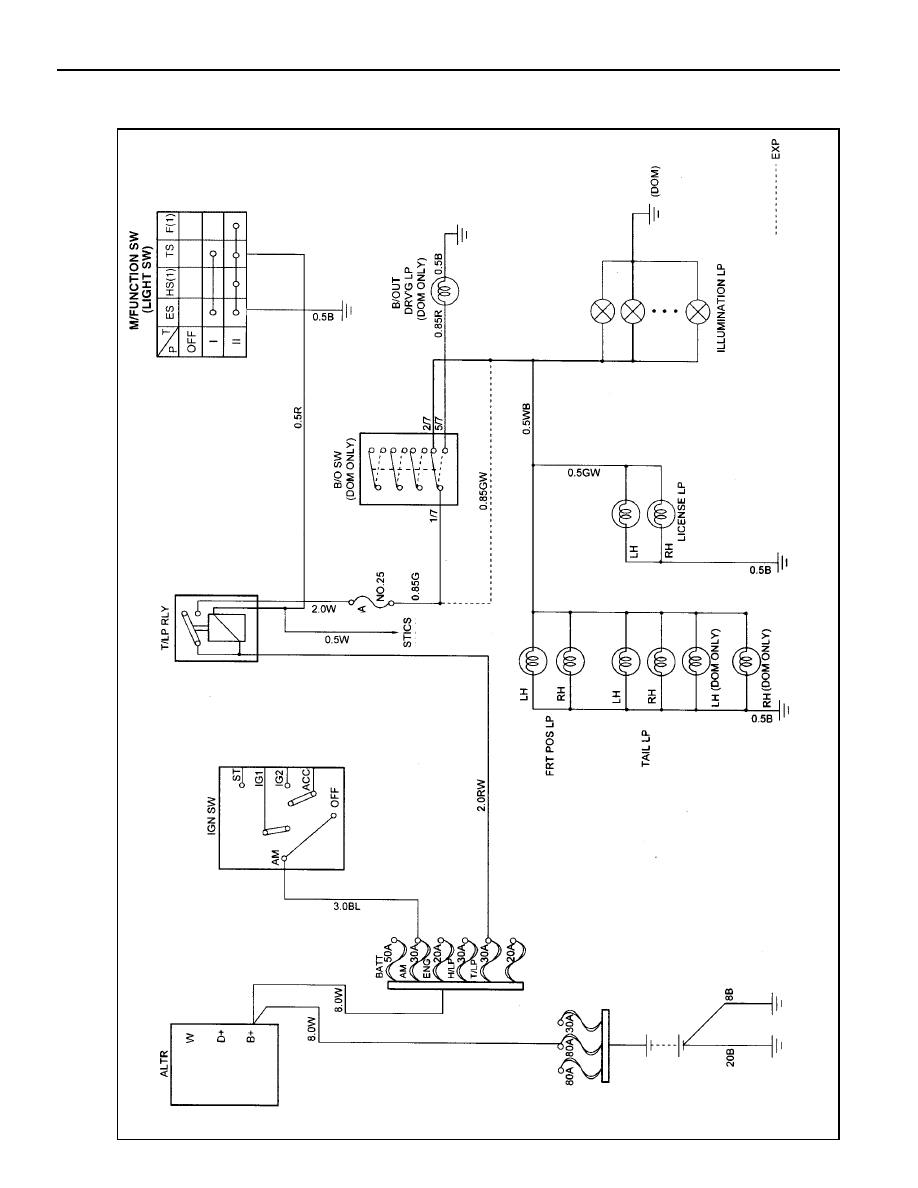

TAIL LAMP & B/O LAMP

SCHEMATIC  AND ROUTING DIAGRAMS

15

(NO.15)

OVPR
