Skoda Rapid (двигатель 1,4 л/92 кВт TSI) 2018 года. Руководство - часть 27

При наличии колёсных колпаков (установленных на заводе или из ассор-

тимента оригинальных аксессуаров и принадлежностей ŠKODA) болт-сек-

ретку следует вворачивать в том месте, которое отмечено на задней

стороне колпака.

Примечание

Рекомендуем сохранить этикетку с указанием кода. По этому коду можно

заказать запасной переходник из ассортимента оригинальных запчастей

ŠKODA.

Откручивание и затяжка колёсных болтов

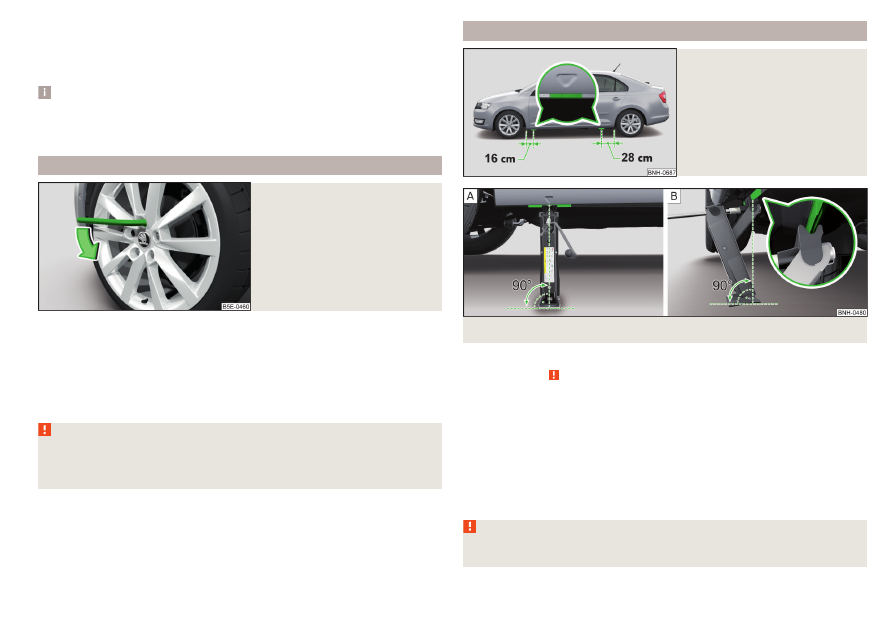

Илл. 229

Отворачивание колёсных бол-

тов

›

Установите на колёсный болт ключ для колёсных болтов до упора. Ис-

пользуйте переходник, соответствующий болтам-секреткам

» илл. 228

на стр. 218.

›

Отворачивание болтов: возьмитесь за конец ключа и поверните болт

примерно на один оборот в направлении стрелки

» илл. 229

.

›

Затягивания болтов: возьмитесь за конец ключа и вращайте болт против

стрелки

» илл. 229

, пока он не будет затянут надлежащим образом.

ВНИМАНИЕ

Если болт не удаётся открутить руками, можно, соблюдая осторож-

ность, надавить на конец ключа ногой. При этом держитесь за автомо-

биль, чтобы не упасть — опасность травмирования.

Поддомкрачивание автомобиля

Илл. 230

Рёбра под домкрат

Илл. 231  Установка домкрата

Перед подъёмом автомобиля на домкрате выполните указания по технике

безопасности

»

.

Для подъёма автомобиля используйте домкрат из комплекта бортового

инструмента. Подведите домкрат под опорную точку, которая располага-

ется ближе всего к заменяемому колесу .
Рёбра под домкрат находятся на порогах

» илл. 230

.

›

Проверьте, чтобы домкрат упирался в ровное основание всей своей опо-

рой и располагался строго под ребром на пороге

» илл. 231

 — .

›

Вращая рукоятку, подведите захват домкрата к ребру

» илл. 231

 — .

›

Продолжайте поднимать автомобиль до отрыва колеса от земли.

ВНИМАНИЕ

Во избежание травм соблюдайте следующие указания.

■

Примите меры против скатывания автомобиля.



219

Оснащение для экстренных ситуаций и самопомощь

ВНИМАНИЕ (продолжение)

■

Всегда принимайте меры, препятствующие соскальзыванию опоры

домкрата.

■

При установке домкрата на рыхлом (например, щебёночном) осно-

вании используйте широкую устойчивую подкладку.

■

При установке домкрата на гладком основании (например, булыж-

ной мостовой) используйте противоскользящую подкладку (напри-

мер, резиновый коврик).

■

Поднимайте а/м всегда только с закрытыми дверьми.

■

Подлезать под поднятый автомобиль или просовывать под него части

тела (например, руки или ноги) категорически запрещается.

■

Запрещается заводить двигатель автомобиля, стоящего на домкрате.

ОСТОРОЖНО

Проверьте, чтобы домкрат правильно упирался в ребро порога: иначе име-

ется опасность повреждения автомобиля.

Комплект для ремонта шин



Введение

Следующая информация касается штатного комплекта для ремонта шин.
Комплект для ремонта шин позволяет герметизировать проколы диамет-

ром до 4 мм.
Ремонт шины с помощью комплекта для ремонта шин ни в коем случае не

заменяет настоящего ремонта шины. Он предназначен только для того,

чтобы дать возможность доехать до ближайшего сервисного предприятия.
Проколотую шину, герметизированную при помощи комплекта для ремон-

та, следует как можно скорее заменить или отремонтировать на сервис-

ном предприятии.
Не удаляйте попавшие в шину посторонние предметы (например, гвозди

и т. п.).
Комплект для ремонта шин нельзя использовать в следующих случаях.

▶

Колёсный диск повреждён.

▶

Температура наружного воздуха ниже минимальной температуры, ука-

занной в руководстве по использованию баллона с герметиком.

▶

Прокол размером более 4 мм.

▶

Повреждена боковина шины.

▶

Истёк срок годности герметика (см. маркировку на баллоне).

ВНИМАНИЕ

■

При попадании герметика на кожу немедленно смойте его водой.

■

Соблюдайте указания производителя комплекта по ремонту шин,

приведённые в инструкции по использованию.

Описание комплекта для ремонта шин

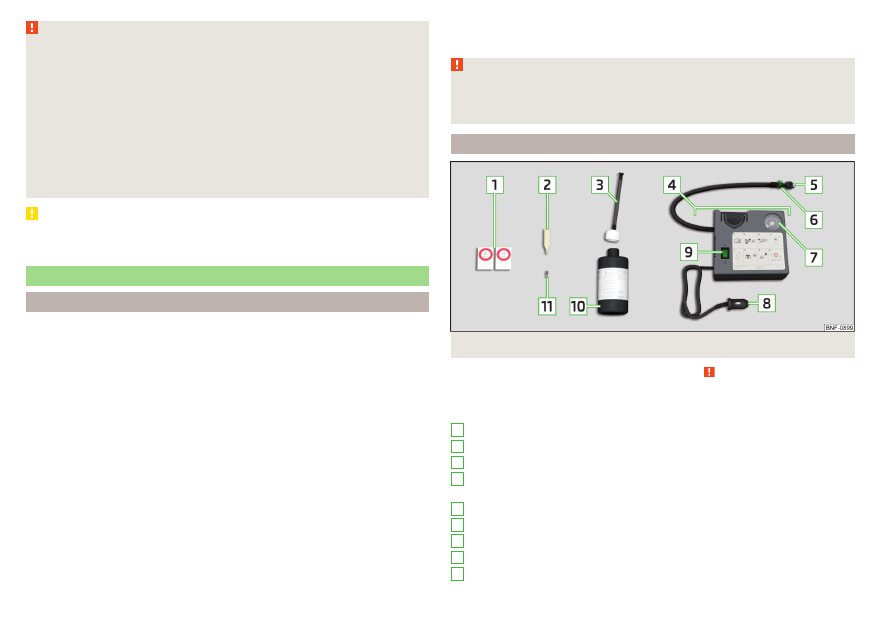

Илл. 232  Описание комплекта для ремонта шин



Сначала прочтите и примите к сведению   на стр 220.

Комплект для ремонта шин находится в ящике под фальшполом багажно-

го отсека.

Наклейка с надписью «max. 80 km/h» или «max. 50 mph»
Приспособление для снятия/установки золотника
Заправочный шланг с заглушкой
Компрессор (в зависимости от модели поставляемого с автомобилем

компрессора расположение органов управления может отличаться)
Шланг накачки для шины
Кнопка сброса давления в шинах
Манометр
Разъём кабеля под розетку 12 В
Выключатель



1

2
3
4

5
6
7
8
9

220

Самостоятельные действия в сложных ситуациях

Бутылка с герметиком
Запасной золотник

Примечание

Декларация о соответствии приложена к компрессору или находится в

папке с бортовой документацией.

Подготовка комплекта для ремонта шин к использованию



Сначала прочтите и примите к сведению   на стр 220.

Перед ремонтом колеса на проезжей части примите следующие меры

безопасности.

›

Припаркуйте автомобиль как можно дальше от транспортного потока.

Выберите для этого ровное место с твёрдым основанием.

›

Заглушите двигатель.

›

У автомобиля с механической коробкой передач включите 1-ю переда-

чу.

›

Автомобили с автоматической КП: переведите рычаг селектора в поло-

жение P.

›

Затяните стояночный тормоз.

›

Включите аварийную световую сигнализацию и выставите знак аварий-

ной остановки на предписанном правилами расстоянии.

›

Высадите всех пассажиров. Во время ремонта пассажиры должны сто-

ять не на дороге, а находиться, например, за разделительным ограждени-

ем.

›

Если к автомобилю присоединён прицеп, отсоедините прицеп.

Герметизация и накачивание шины



Сначала прочтите и примите к сведению   на стр 220.

Герметизация

›

Отвинтите колпачок ниппеля на повреждённой шине.

›

Наденьте отвёртку

2



» илл. 232

 на стр. 220 на золотник так, чтобы зо-

лотник вошёл в шлиц отвёртки.

›

Выкрутить золотник и положить его на чистую подкладку (салфетку, бу-

магу и т. п.).

›

Несколько раз энергично встряхните баллон с герметиком

10

.

›

Прочно прикрутите шланг

3

 к баллону

10

. Проткните фольгу на гор-

лышке флакона.

10

11

›

Снимите со шланга

3

 пробку и наденьте баллон на вентиль шины.

›

Удерживая баллон

10

 дном вверх, перелейте весь герметик в шину.

›

Отсоедините шланг компрессора от вентиля шины.

›

Вверните золотник с помощью отвёртки

2

.

Накачивание

›

Прочно прикрутите шланг

5



» илл. 232

 на стр. 220 к вентилю шины.

›

У автомобиля с механической коробкой передач установите рычаг пе-

реключения передач в нейтральное положение.

›

У автомобиля с автоматической коробкой передач оставьте рычаг се-

лектора в положении P.

›

Заведите двигатель.

›

Вставьте вилку

8

 в розетку 12 В

» стр. 79

.

›

Включите компрессор выключателем

9

.

›

Когда давление в шине достигнет 2,0–2,5 бар, выключите компрессор.

Учитывайте максимальное время непрерывной работы компрессора, ука-

занное в инструкции изготовителя аварийного комплекта

»

.

›

Если не удаётся накачать шину до 2,0 - 2,5 бар, отверните шланг

5

 от

вентиля шины.

›

Переместите автомобиль на 10 метров вперёд или назад, чтобы герметик

мог «распределиться» по шине.

›

Снова прикрутите шланг

5

 к вентилю и повторите накачивание.

›

Наклейте соответствующую наклейку

1

 на переднюю панель в поле ви-

димости водителя.

Если шину удалось накачать до 2,0–2,5 бар, можно продолжить движение

со скоростью не более 80 км/ч, или 50 миль/ч.

ВНИМАНИЕ

■

Если шину не удаётся накачать минимум до 2,0 бар, то повреждение

слишком велико. Загерметизировать такую шину герметик не в состоя-

нии.



 Прекратите движение! Обратитесь за помощью на сервисное

предприятие.

■

Шланг и компрессор при накачивании могут нагреться — опасность

ожога!

ОСТОРОЖНО

Выключите компрессор не позднее, чем после максимального времени не-

прерывной работы в соответствии с инструкцией производителя, иначе

компрессор может получить повреждения! Перед повторным включением

дайте компрессору остыть в течение нескольких минут.

221

Оснащение для экстренных ситуаций и самопомощь

Указания по движению с отремонтированной шиной



Сначала прочтите и примите к сведению   на стр 220.

Проехав 10 минут, необходимо проверить давление в шине.

Если давление 1,3 бар и ниже

›

Герметизировать шину шиноремонтным комплектом не удалось.



Дальнейшее движение запрещено! Обратитесь за помощью на сервис-

ное предприятие.

Если давление 1,3 бар и выше

›

Ещё раз подкачайте шину до нужного значения

» стр. 211

.

›

Со скоростью не более 80 км/ч (50 миль/ч) осторожно двигайтесь к бли-

жайшему сервисному предприятию.

ВНИМАНИЕ

Отремонтированная герметиком шина не может обеспечить прежних

ходовых качеств автомобиля. Поэтому обратите внимание на следую-

щие указания:

■

Скорость не должна превышать 80 км/ч (50 миль/ч)!

■

Избегайте быстрых разгонов, резких торможений и быстрого прохож-

дения поворотов.

Пуск двигателя от внешнего источника питания



Введение

ВНИМАНИЕ

■

При выполнении работ в моторном отсеке необходимо выполнять

следующие предупреждающие указания

» стр. 202

.

■

При обращении с аккумуляторной батареей следует соблюдать сле-

дующие предупреждающие указания

» стр. 207

.

ВНИМАНИЕ (продолжение)

■

Разряженная аккумуляторная батарея может замёрзнуть уже при тем-

пературе чуть ниже 0 °C. Если аккумуляторная батарея замёрзла, заво-

дить двигатель от внешнего источника питания нельзя — опасность

взрыва и химических ожогов!

■

Запрещается заводить двигатель от внешнего источника (например,

от аккумуляторной батареи другого автомобиля) при низком уровне

электролита в аккумуляторной батарее — опасность взрыва и химиче-

ских ожогов!

Запуск двигателя от аккумуляторной батареи другого

автомобиля

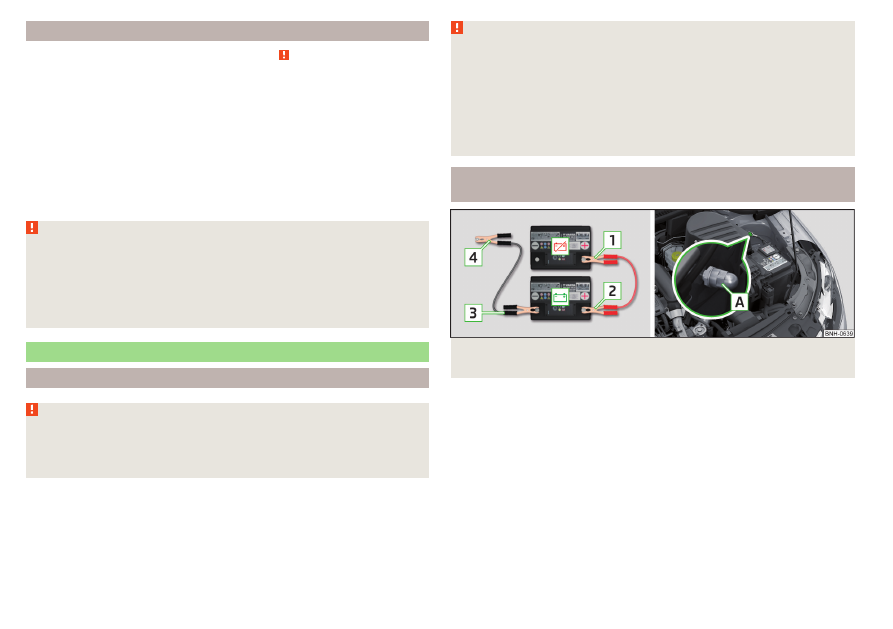

Илл. 233  Схема соединения при пуске:  — разряженная батарея;


 — батарея-донор / вывод массы двигателя с системой старт-стоп



222

Самостоятельные действия в сложных ситуациях

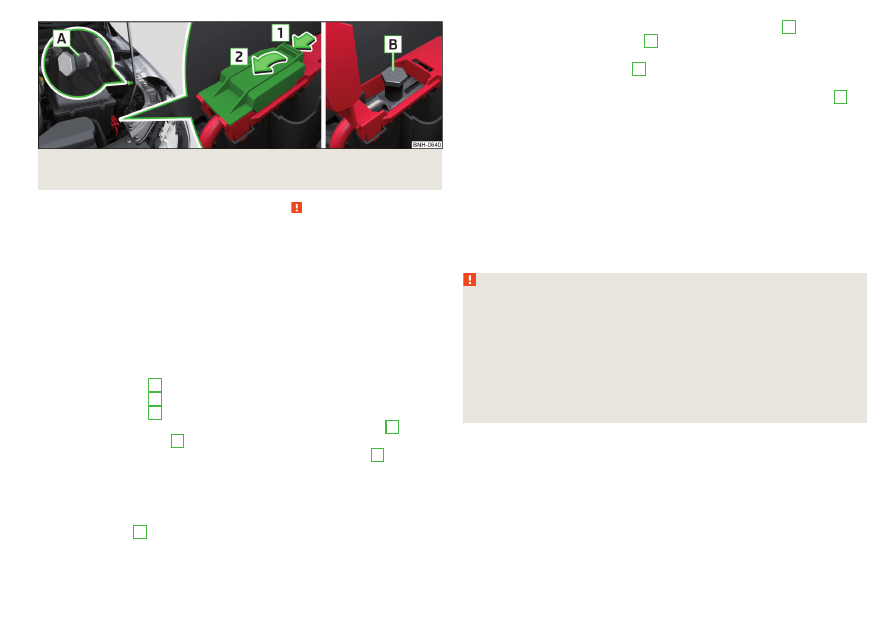

Илл. 234  Вывод массы и плюсовой вывод у автомобилей с аккуму-

ляторной батареей в багажном отсеке



Сначала прочтите и примите к сведению   на стр 222.

Если двигатель не удаётся запустить из-за разряженной аккумуляторной

батареи, то для пуска двигателя можно использовать аккумуляторную ба-

тарею другого автомобиля. Для этого используйте пусковые кабели толь-

ко с достаточным сечением и с изолированными полюсными зажимами.
Номинальное напряжение обеих аккумуляторных батарей должно со-

ставлять 12 В. Ёмкость (в А·ч) заряженной аккумуляторной батареи, ис-

пользуемой для пуска, не должна сильно отличаться от ёмкости разря-

женной аккумуляторной батареи.

Пусковые кабели должны подсоединяться в следующей

последовательности:

›

Закрепите клемму

1

 на плюсовом полюсе разряженной батареи.

›

Закрепите клемму

2

 на плюсовом полюсе пусковой батареи.

›

Закрепите клемму

3

 на минусовом полюсе пусковой батареи.

›

У автомобиля с системой СТАРТ-СТОП подсоедините клемму

4

 к выво-

ду массы на двигателе

A



» илл. 233

.

›

У автомобиля без системы СТАРТ-СТОП закрепите клемму

4

 на мас-

сивной металлической детали, жёстко соединённой с блоком цилин-

дров, или на самом блоке цилиндров.

Место расположения вывода массы и плюсового вывода у

автомобилей с аккумуляторной батареей в багажном отсеке

Плюсовой вывод

B

 находится под крышкой в моторном отсеке

» илл. 234

.

›

Разблокируйте фиксатор крышки в направлении стрелки

1

 и откиньте

крышку в направлении стрелки

2

.

›

Подсоедините плюсовую клемму кабеля для пуска двигателя от внешне-

го источника питания в точке

B



» илл. 234

.

›

Подсоедините минусовую клемму кабеля для пуска двигателя от внеш-

него источника питания к точке соединения с массой на двигателе

A

,

или к металлической детали, прочно закреплённой на блоке цилиндров,

или к самому блоку цилиндров.

Пуск двигателя

›

Заведите двигатель автомобиля-донора и оставьте его работать на холо-

стом ходу.

›

Попробуйте запустить двигатель на автомобиле с разряженной аккуму-

ляторной батареей.

›

Если двигатель не запускается, через 10 секунд выключите стартер и по-

вторите попытку через полминуты.

›

Отсоедините кабели для пуска двигателя от внешнего источника пита-

ния строго в обратной последовательности.

ВНИМАНИЕ

■

Ни в коем случае не подключайте пусковой кабель к отрицательному

выводу разряженной аккумуляторной батареи — опасность взрыва.

■

Не допускайте соприкосновения неизолированных клемм — опас-

ность короткого замыкания!

■

Плюсовой кабель, подключённый к АКБ, не должен касаться прово-

дящих частей автомобиля — опасность короткого замыкания!

■

Проложите кабели так, чтобы они не могли касаться вращающихся

деталей в моторном отсеке — опасность травмирования, опасность по-

вреждения автомобиля.

223

Оснащение для экстренных ситуаций и самопомощь

Буксировка автомобиля

Указания по буксировке

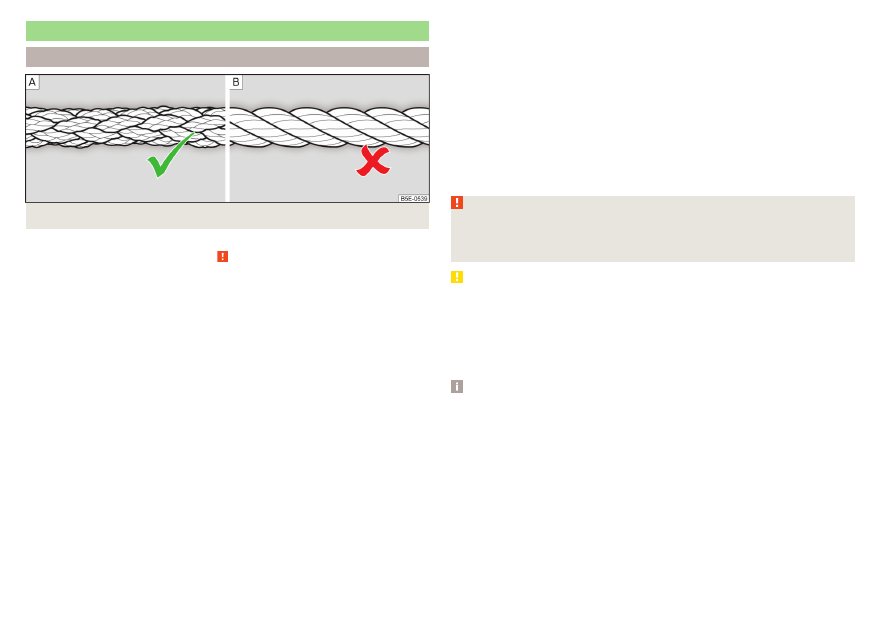

Илл. 235  Плетёный трос / витой трос

Для буксировки используйте только плетёный буксирный трос из синте-

тических волокон

» илл. 235

 — 

»

.

Крепите буксирный трос или жёсткую сцепку к передней буксирной про-

ушине

» стр. 225

, к задней буксирной проушине

» стр. 225

 или шаровому

наконечнику тягово-сцепного устройства

» стр. 186

.

Необходимые для буксировки условия.

Автомобили с автоматической коробкой передач не разрешается

буксировать с поднятой задней осью — опасность повреждения

коробки передач!
Если в коробке передач отсутствует масло, буксировка разрешена

только с поднятой передней осью (методом частичной погрузки), на

эвакуаторе или на прицепе.
Максимальная скорость буксировки составляет 50 км/ч.
Если обычная буксировка невозможна или, если расстояние для бук-

сировки превышает 50 км, автомобиль необходимо перевозить на эва-

куаторе или прицепе.

Водителю буксирующего автомобиля

›

У автомобиля с механической коробкой передач при трогании с места

медленно включите сцепление.

›

У автомобиля с автоматической коробкой передач очень осторожно

нажмите на педаль акселератора.

›

Двигайтесь в штатном режиме только, когда трос натянут.









Водителю буксируемого автомобиля

›

По возможности автомобиль желательно буксировать с работающим

двигателем. Усилители тормозов и рулевого привода работают только

при включённом двигателе. При выключенном двигателе необходимо

нажимать на педаль тормоза особенно сильно, а для поворота рулевого

колеса следует прикладывать больше усилий.

›

Если двигатель не запускается, включите зажигание, чтобы не сработала

блокировка рулевого колеса и чтобы можно было использовать указате-

ли поворотов, стеклоочиститель и стеклоомыватель.

›

Выключите передачу, а для АКП установите рычаг селектора в положе-

ние N.

›

Буксирный трос во время буксировки должен быть всегда туго натянут.

ВНИМАНИЕ

■

Не используйте для буксировки витой буксирный трос

» илл. 235

 —



, иначе может выкрутиться буксирная проушина — опасность аварии.

■

Буксирный трос не должен быть перекручен — опасность ДТП.

ОСТОРОЖНО

■

Запрещается запускать двигатель с помощью буксировки автомобиля —

опасность повреждения двигателя. В качестве помощи при пуске можно

использовать АКБ другого автомобиля

» стр. 222

, Пуск двигателя от внеш-

него источника питания.

■

При буксировке по грунтовым дорогам и обочинам существует опас-

ность перегрузки и повреждения деталей крепления.

Примечание

Мы рекомендуем использовать буксирный трос из ассортимента ориги-

нальных аксессуаров и принадлежностей ŠKODA.

224

Самостоятельные действия в сложных ситуациях

Буксирная проушина спереди

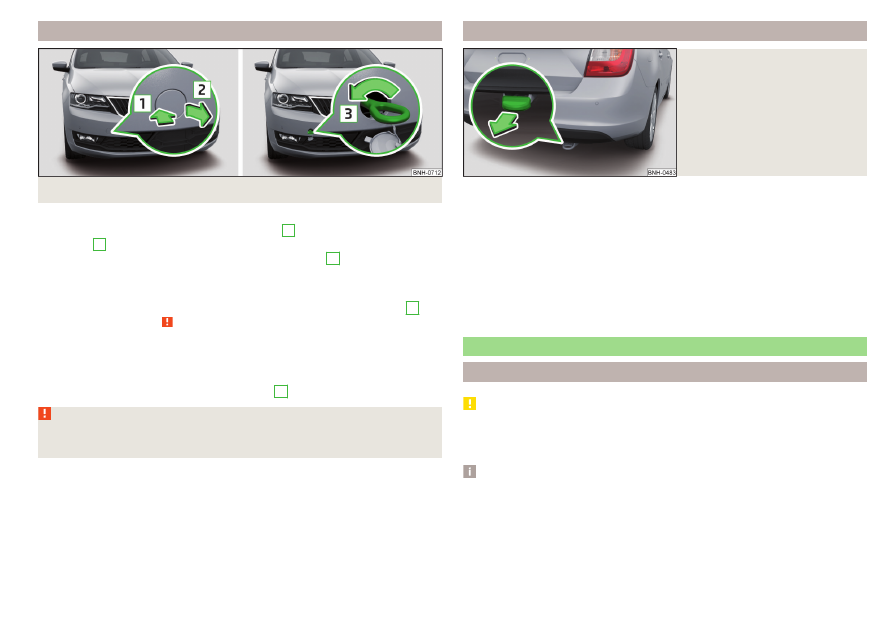

Илл. 236  Снятие крышки / установка буксирной проушины

Снятие/установка крышки

›

Для снятия нажмите на крышку по стрелке

1

 и снимите крышку по

стрелке

2



» илл. 236

.

›

Для установки вставьте крышку в области стрелки

1

 и прижмите её

противоположный край. Крышка должна надёжно зафиксироваться.

Снятие и установка буксирной проушины

›

Для установки вверните буксирную проушину от руки по стрелке

3

» илл. 236

 до упора

»

.

›

Затяните буксирную проушину с помощью ключа для колёсных болтов

или с помощью другого инструмента. Для этого вставьте ключ для

колёсных болтов через проушину.

›

Для снятия выкрутите буксирную проушину, вращая её в направлении,

противоположном показанному стрелкой

3

.

ВНИМАНИЕ

Буксирную проушину необходимо затягивать всегда прочно, иначе при

буксировке она может выкрутиться.

Задняя буксирная проушина

Илл. 237

Задняя буксирная проушина

Задняя буксирная проушина находится под задним бампером с правой

стороны.
Перед использованием буксирной проушины снимите защитную крышку.

» илл. 237

. После использования буксирной проушины снова установите

защитную крышку на место.

Автомобили с тягово-сцепным устройством

На автомобилях со штатным тягово-сцепным устройством для буксировки

можно использовать установленный шаровой наконечник

» стр. 186

, Тяго-

во-сцепное устройство.

Замена элемента питания дистанционного управления



Введение

ОСТОРОЖНО

■

Параметры нового элемента питания должны соответствовать прежней

спецификации.

■

При замене элемента питания соблюдайте полярность.

Примечание

■

Замену элемента питания рекомендуется проводить на сервисном пред-

приятии.

■

Элемент питания в ключе с наклеенной декоративной накладкой невоз-

можно заменить, не повредив этой накладки. Новую декоративную на-

кладку можно приобрести на дилерском предприятии ŠKODA.

225

Оснащение для экстренных ситуаций и самопомощь

Ключ с раскладной бородкой

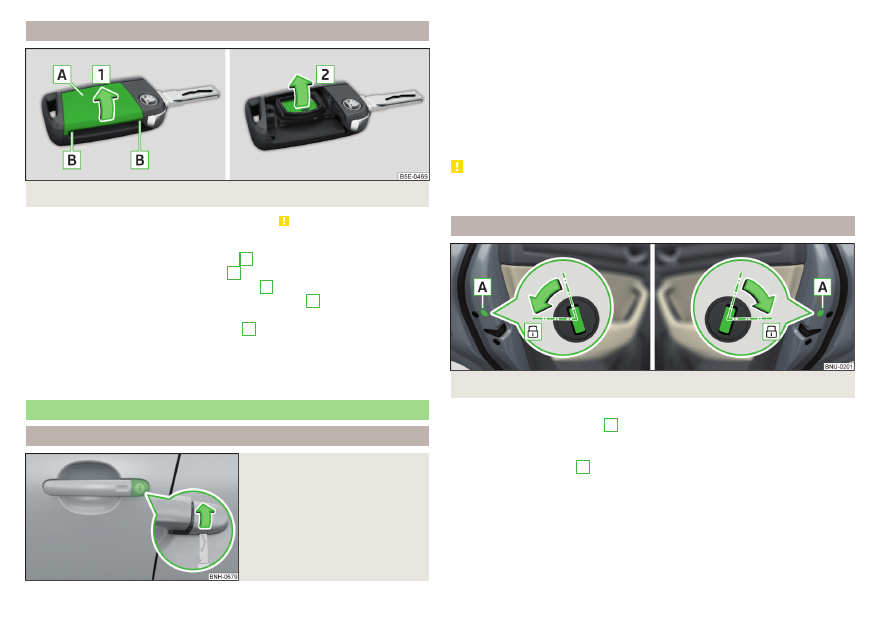

Илл. 238  Открывание крышки/извлечение элемента питания



Сначала прочтите и примите к сведению   на стр 225.

›

Откиньте бородку ключа.

›

Подденьте крышку элемента питания

A



» илл. 238

 большим пальцем

или шлицевой отвёрткой в области

В

.

›

Откиньте крышку в направлении стрелки

1

.

›

Выньте разряженный элемент питания по стрелке

2

 и вставьте новый

элемент питания.

›

Установите крышку элемента питания

A

 и нажмите на неё до фиксации

с характерным щелчком.

Если после замены элемента питания автомобиль не отпирается и не запи-

рается, ключ необходимо синхронизировать

» стр. 54

.

Аварийное отпирание и запирание

Отпирание и запирание двери водителя

Илл. 239

Ручка двери водителя: откры-

вание крышки личинки

В случае неисправности дверь водителя можно отпереть/запереть, вста-

вив ключ в замок.

›

Потяните за ручку и удерживайте её в этом положении.

›

Вставьте ключ в прорезь с нижней стороны крышки и снимите крышку

по стрелке

» илл. 239

.

›

Отпустите ручку двери.

›

Вставьте ключ бородкой в личинку замка и отоприте или заприте дверь.

›

Потяните за ручку и удерживайте её в этом положении.

›

Снова вставьте крышку.

ОСТОРОЖНО

Следите за тем, чтобы при аварийном отпирании или запирании автомоби-

ля не повредить лакокрасочное покрытие.

Запирание двери без личинки замка

Илл. 240  левая дверь/правая дверь

›

Откройте соответствующую дверь.

›

У автомобиля с накладкой

A

 удалите эту накладку

» илл. 240

.

›

Вставьте ключ в шлиц и поверните по стрелке (подпружиненное поло-

жение).

›

Установите накладку

А

.

После закрывания дверь запирается.

226

Самостоятельные действия в сложных ситуациях
