Потребители

35

Не используется

36

Функция зарядки от порта USB

37

Радар

38

Не используется

39

Дополнительный электрический отопитель

40

Не используется

41

Обогрев заднего стекла

42

Электрический стеклоподъёмник двери переднего пассажира

43

Тягово-сцепное устройство

44

Прикуриватель, розетка 12 В в салоне, розетка 12 В в багажном

отсеке

45

Электрический стеклоподъёмник задней правой двери

46

Омыватель переднего и заднего стекла, подрулевой рычаг

47

Тягово-сцепное устройство

48

Тягово-сцепное устройство

49

Топливный насос

50

Система Infotainment

51

Обогрев наружных зеркал

52

KESSY

53

Блокировка рулевой колонки (KESSY)

54

ABS или ESC

55

Не используется

56

Не используется

57

Не используется

58

Подогрев заднего сиденья

59

Не используется

Предохранители в моторном отсеке

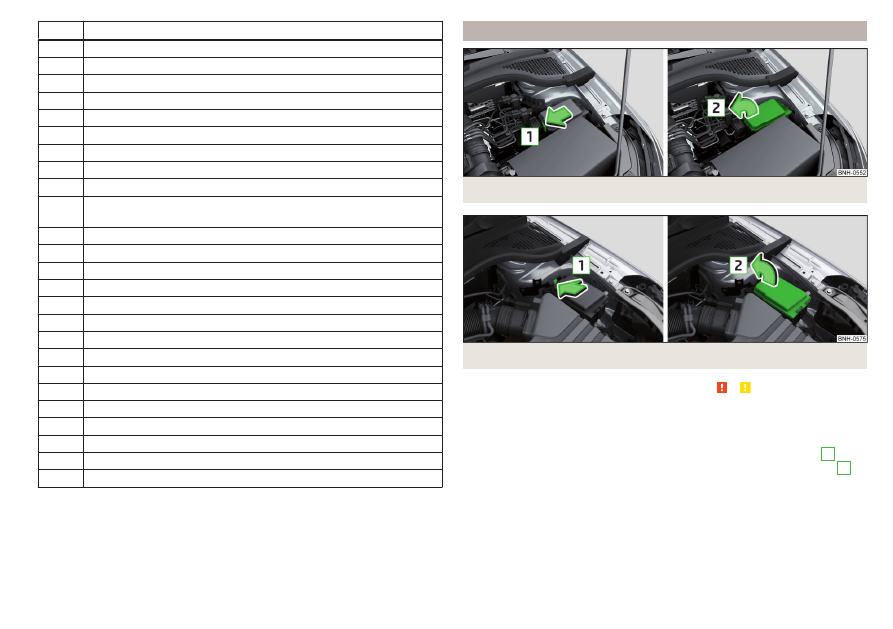

Илл. 249  Крышка блока предохранителей: вариант 1

Илл. 250  Крышка блока предохранителей: вариант 2



Сначала прочтите и примите к сведению   и   на стр 229.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Нажмите кнопку разблокировки крышки в направлении стрелки

1

» илл. 249

 или

» илл. 250

 и снимите крышку в направлении стрелки

2

.

›

Извлеките пластиковый захват из крепления на крышке блока предохра-

нителей передней панели.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место

новый предохранитель.

›

Установите крышку и, нажав на фиксаторы, заприте её.

›

Верните захват на прежнее место.



231

Предохранители и лампы накаливания

ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке все-

гда правильно, иначе вода может попасть в блок предохранителей —

опасность повреждения автомобиля!

Назначение предохранителей в моторном отсеке

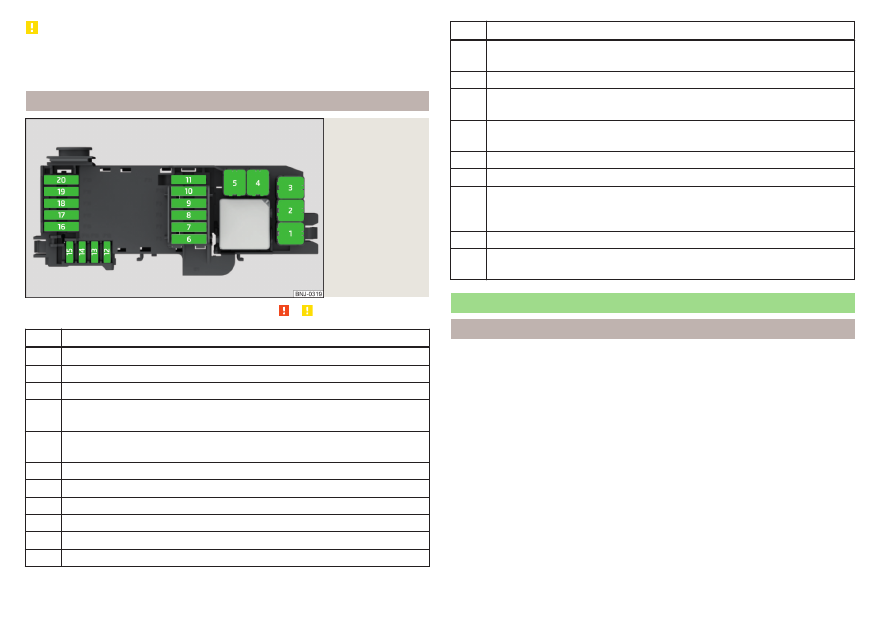

Илл. 251

Предохраните-

ли



Сначала прочтите и примите к сведению   и   на стр 229.

№

Потребители

1

Вентилятор радиатора

2

Система предварительного накаливания

3

ABS или ESC

4

Дополнительный электрический отопитель, обогрев ветрового

стекла

5

Дополнительный электрический отопитель, обогрев ветрового

стекла

6

Автоматическая коробка передач

7

Система управления двигателя

8

Стеклоочиститель ветрового стекла

9

Модуль данных аккумуляторной батареи

10

ABS или ESC

11

Вакуумный насос тормозной системы

№

Потребители

12

Форсунки, клапан дозирования топлива, регулятор давления топ-

лива

13

Концевой выключатель педали тормоза

14

Топливный насос, вентилятор радиатора, насос охлаждающей

жидкости, насос системы охлаждения наддувочного воздуха

15

Система управления двигателя, стабилизатор напряжения для ав-

томобилей такси

16

Стартер

17

Система управления двигателя

18

Дополнительный электрический отопитель, клапан заслонки

впускного коллектора, регулятор давления наддува, температура

масла, клапан адсорбера, клапан регулирования давления масла

19

Лямбда-зонд

20 Система предварительного накаливания, обогрев вытяжной венти-

ляции картера

Лампы накаливания



Введение

В этом руководстве по эксплуатации описывается только замена ламп, ко-

торые можно заменить самостоятельно и без осложнений. Замену осталь-

ных ламп накаливания, ксеноновых газоразрядных ламп или светодиодов

проводите на сервисном предприятии.
При неуверенности мы рекомендуем производить замену ламп накалива-

ния на сервисном предприятии или обращаться к квалифицированным

специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-

ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогичного

исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-

манной фаре рекомендуем проверить регулировку фар на сервисном

предприятии.



232

Самостоятельные действия в сложных ситуациях

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 202

.

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-

жет привести к ДТП.

■

Лампы накаливания H7, Н8 и H15 находятся под давлением и могут

при замене лопнуть — опасность травмы! Перед заменой этих ламп мы

рекомендуем надеть перчатки и защитные очки.

■

Не проводите никаких работ с ксеноновыми газоразрядными лампа-

ми — это опасно для жизни!

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-

пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-

ждения фары.

Примечание

Рекомендуем, иметь в а/м коробочку с запасными лампами накаливания.

Расположение ламп накаливания в передних галогенных фарах

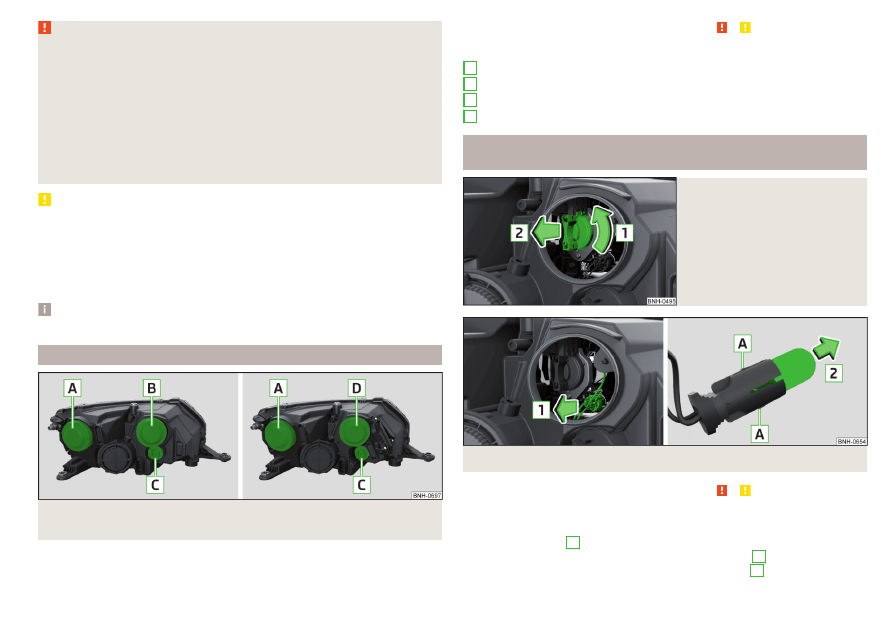

Илл. 252  Левая фара: галогенная фара/галогенная фара со светоди-

одными дневными ходовыми огнями



Сначала прочтите и примите к сведению   и   на стр 233.

Соответствие ламп накаливания

» илл. 252

Ближний свет
Дальний свет, дневной режим освещения и габаритный огонь
Указатель поворота
Дальний свет

Замена лампы дальнего света, дневного ходового огня и

габаритного огня (галогенные фары)

Илл. 253

Замена лампы дальнего све-

та / дневного ходового огня

Илл. 254  Замена ламп габаритных огней



Сначала прочтите и примите к сведению   и   на стр 233.

Извлечение/установка лампы накаливания дальнего света и дневного

ходового огня

›

Снимите крышку

B



» илл. 252

 на стр. 233.

›

Поверните патрон с лампой в направлении стрелки

1



» илл. 253

.

›

Извлеките патрон с лампой в направлении стрелки

2

.



A
B
C
D

233

Предохранители и лампы накаливания

›

Замените лампу в патроне.

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

›

Поверните патрон с новой лампой в направлении, противоположном

стрелке

1

 до упора.

›

Установите крышку

B



» илл. 252

 на стр. 233.

Извлечение/установка лампы накаливания габаритного огня

›

Снимите крышку

B



» илл. 252

 на стр. 233.

›

Извлеките патрон с лампой накаливания, покачивая из стороны в сторо-

ну, в направлении стрелки

1



» илл. 254

.

›

Возьмитесь за патрон с лампой в области

A

.

›

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой накаливания в фару.

›

Установите крышку

B



» илл. 252

 на стр. 233.

Замена лампы накаливания ближнего света

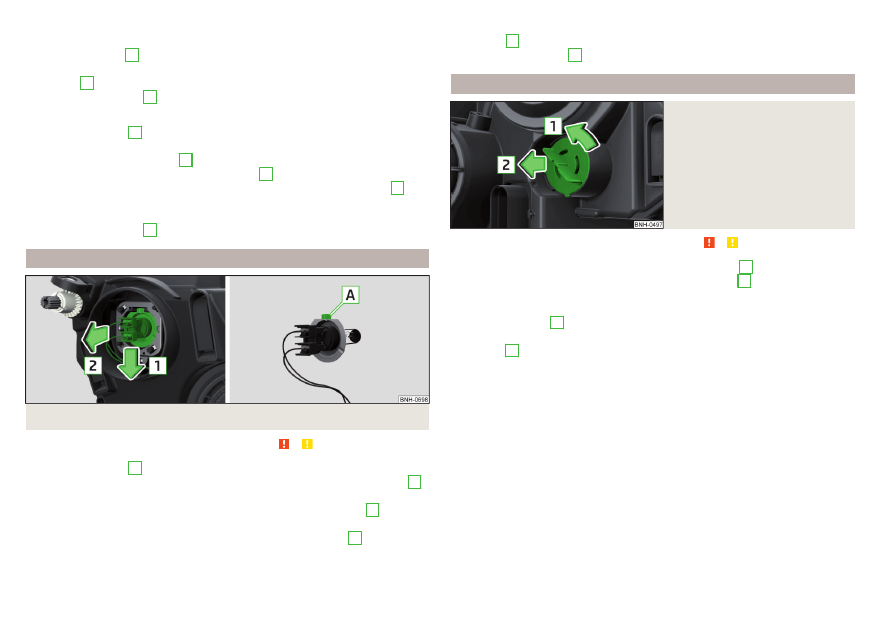

Илл. 255  Замена лампы накаливания ближнего света



Сначала прочтите и примите к сведению   и   на стр 233.

›

Снимите крышку

A



» илл. 252

 на стр. 233.

›

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 255

.

›

Выньте разъём с лампой накаливания в направлении стрелки

2

.

›

Отсоедините разъём.

›

Подсоедините разъём к новой лампе так, чтобы фиксатор

A

 на лампе

был направлен вверх.

›

Вставьте разъём с лампой накаливания в фару против направления

стрелки

2

 до надёжной фиксации.

›

Установите крышку

A



» илл. 252

 на стр. 233.

Замена лампы накаливания в переднем указателе поворота

Илл. 256

Замена лампы накаливания в

переднем указателе поворота



Сначала прочтите и примите к сведению   и   на стр 233.

›

Поверните патрон с лампой в направлении стрелки

1



» илл. 256

.

›

Извлеките патрон с лампой в направлении стрелки

2

.

›

Замените лампу в патроне.

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

›

Поверните патрон с новой лампой в направлении, противоположном

стрелке

1

 до упора.

234
