Вставьте стопор и зафиксируйте его отвёрткой в противоположном

стрелке

4

 направлении.

›

Вставить боковую крышку в противоположном стрелке

2

 направлении.

›

Прижать боковую крышку в противоположном стрелке направлении

1

.

›

Закройте вещевой ящик.

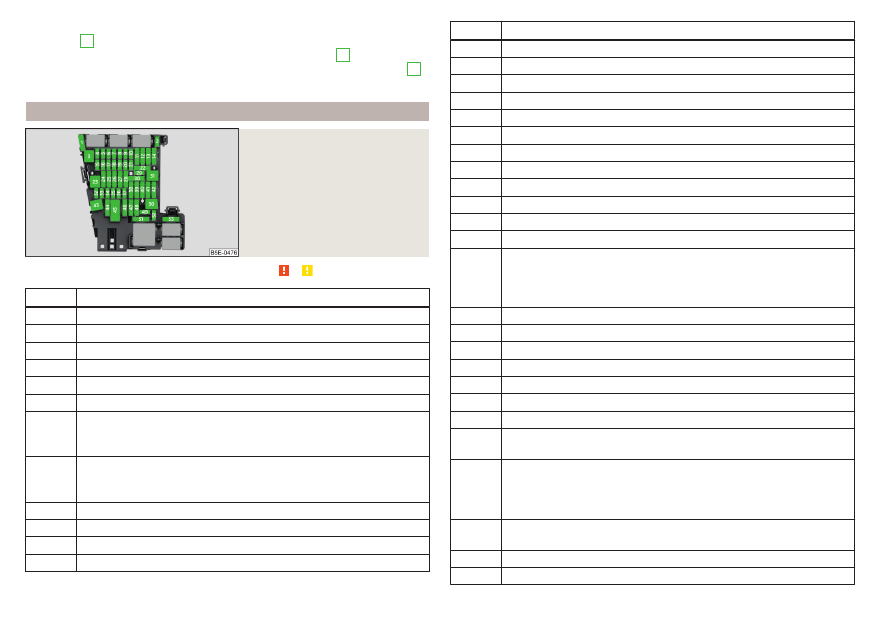

Назначение предохранителей в передней панели

Илл. 345

Предохранители

Сначала прочтите и примите к сведению   и   на стр 324.

№

Потребители

1

Не используется

2

Не используется

3

Стабилизатор напряжения для автомобилей такси

4

Подогрев рулевого колеса

5

Шина данных

6

Датчик сигнализации

7

Климатическая установка, отопитель, приёмник дистанционно-

го управления автономного отопителя, автоматическая коробка

передач, реле обогрева заднего стекла

8

Переключатель освещения, датчик дождя, диагностический

разъём, декоративная подсветка, блок управления передних

фар

9

Полный привод

10

Дисплей системы Infotainment

11

Освещение слева

12

Система Infotainment



№

Потребители

13

Преднатяжитель ремня безопасности водителя

14

Вентилятор климатической установки и отопителя

15

Электропривод регулировки рулевой колонки

16

Phonebox, беспроводная подзарядка телефона

17

Комбинация приборов, аварийный вызов

18

Камера заднего вида

19

Система KESSY

20

Подрулевой переключатель

21

Адаптивные амортизаторы

22

Электрическая розетка тягово-сцепного устройства

23

Подъёмно-сдвижной люк

24

Свет справа

25

Центральный замок: передняя левая дверь, стеклоподъёмники

слева, левое наружное зеркало заднего вида: обогрев, функция

складывания зеркала, регулировка положения зеркального эле-

мента

26

Передние сиденья с подогревом

27

Освещение салона

28

Тягово-сцепное устройство: левый фонарь

29

Не используется

30

Обогреваемые задние сиденья

31

Не используется

32

Парковочный ассистент, парковочный автопилот

33

Подушка безопасности, выключатель аварийной световой сиг-

нализации

34

ASR, ESC, система контроля давления в шинах, климатическая

установка, выключатель фонарей заднего хода, зеркала с авто-

матическим затемнением, система СТАРТ-СТОП, подогрев зад-

них сидений, симпозер

35

Корректор фар, диагностический разъём, датчик (камера) за

ветровым стеклом, радарный датчик

36

Правая фара

37

Левая фара



326

Самостоятельные действия в сложных ситуациях

№

Потребители

38

Тягово-сцепное устройство: правый фонарь

39

Центральный замок: передняя правая дверь, стеклоподъёмники

справа, правое наружное зеркало заднего вида: обогрев, функ-

ция складывания зеркала, регулировка положения зеркального

элемента

40

Розетка 12 В

41

Натяжитель ремня безопасности переднего пассажира

42

Центральный замок: задние двери, омыватель фар, омыватель

стёкол

43

Усилитель аудиосистемы

44

Электрическая розетка тягово-сцепного устройства

45

Электроприводы регулировки сидений

46

Розетка 230 В

47

Стеклоочиститель заднего стекла.

48

Ассистент контроля слепых зон

49

Пуск двигателя, выключатель педали сцепления

50

Открывание крышки багажного отсека

51

Многофункциональный модуль для автомобилей такси

52

Стабилизатор напряжения для автомобилей такси, разъём USB

53

Обогрев заднего стекла

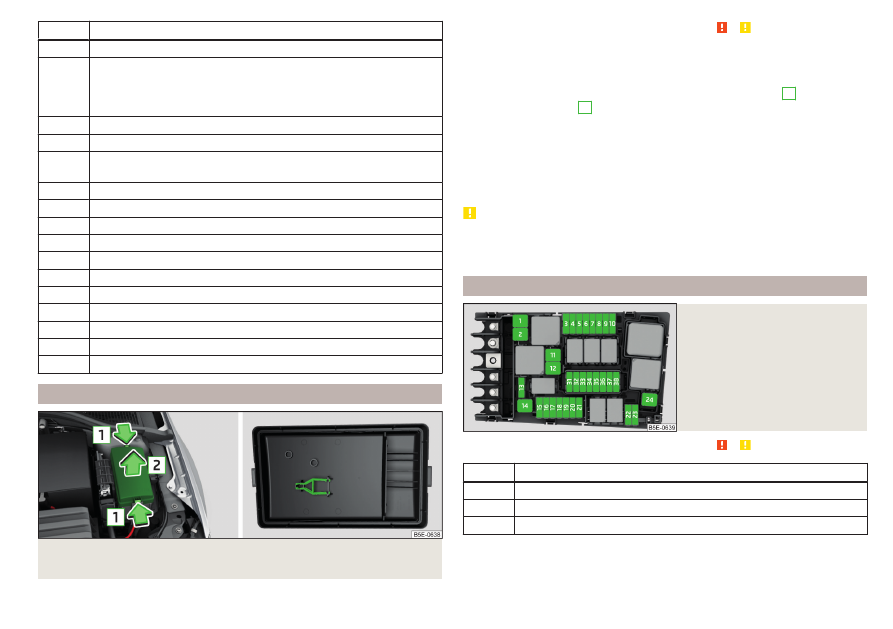

Предохранители в моторном отсеке

Илл. 346  Крышка блока предохранителей: снятие крышки/пласт-

массовый пинцет для предохранителей

Сначала прочтите и примите к сведению   и   на стр 324.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Одновременно сожмите фиксаторы крышки по стрелкам

1

 и снимите

крышку по стрелке

2



» илл. 346

.

›

Достаньте пластмассовый пинцет для предохранителей из-под крышки

блока предохранителей

» илл. 346

.

›

Пинцетом извлеките перегоревший предохранитель и вставьте на его

место новый предохранитель.

›

Верните клещи на прежнее место.

›

Установите крышку и, нажав на фиксаторы, заприте её

ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке все-

гда правильно, иначе вода может попасть в блок предохранителей —

опасность повреждения автомобиля!

Назначение предохранителей в моторном отсеке

Илл. 347

Предохранители

Сначала прочтите и примите к сведению   и   на стр 324.

№

Потребители

1

ESC, ABS

2

ESC, ABS

3

Система управления двигателя







327

Предохранители и лампы накаливания

№

Потребители

4

Вентиляторы радиатора, датчик температуры масла, массовый

расходомер воздуха, клапан регулятора давления топлива,

электрический дополнительный отопитель, клапан давления

масла, переключающий клапан системы рециркуляции отрабо-

тавших газов

5

Зажигание, катушка реле CNG, форсунки, клапан дозировки

топлива

6

Датчик давления в тормозной системе

7

Насос системы охлаждения, жалюзи радиатора, клапан давле-

ния масла, клапан трансмиссионного масла

8

Лямбда-зонд

9

Зажигание, система предварительного накаливания, заслонка

выпускной системы, обогрев системы вентиляции картера

10

Топливный насос, зажигание

11

Дополнительный электрический отопитель

12

Дополнительный электрический отопитель

13

Автоматическая коробка передач

14

Обогрев ветрового стекла

15

Звуковой сигнал

16

зажигание, топливный насос, реле сжатого природного газа

17

ABS, ESC, блок управления двигателя, реле обогрева ветрового

стекла

18

Шина данных, модуль данных АКБ

19

Стеклоочиститель ветрового стекла

20

Охранная сигнализация

21

Обогрев ветрового стекла

22

Система управления двигателя, стабилизатор напряжения для

автомобилей такси

23

Стартер

24

Дополнительный электрический отопитель

31

Вакуумный насос

32

Не используется

33

Масляный насос АКП

№

Потребители

34

Межколёсный дифференциал передней оси

35

Не используется

36

Не используется

37

Автономный отопитель

38

Не используется

Лампы накаливания



Введение

В этом руководстве по эксплуатации описывается только замена ламп, ко-

торые можно заменить самостоятельно и без осложнений. Замену осталь-

ных ламп или светодиодов производите на сервисном предприятии.
При неуверенности мы рекомендуем производить замену ламп накалива-

ния на сервисном предприятии или обращаться к квалифицированным

специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-

ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогичного

исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-

манной фаре рекомендуем проверить регулировку фар на сервисном

предприятии.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 296

.

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-

жет привести к ДТП.

■

Лампы накаливания H7 и H8 находятся под давлением и при замене

могут лопнуть — опасность травмирования! Перед заменой этих ламп

мы рекомендуем надеть перчатки и защитные очки.



328

Самостоятельные действия в сложных ситуациях

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-

пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-

ждения фары.

Примечание

Мы рекомендуем всегда возить в автомобиле запасные лампы.

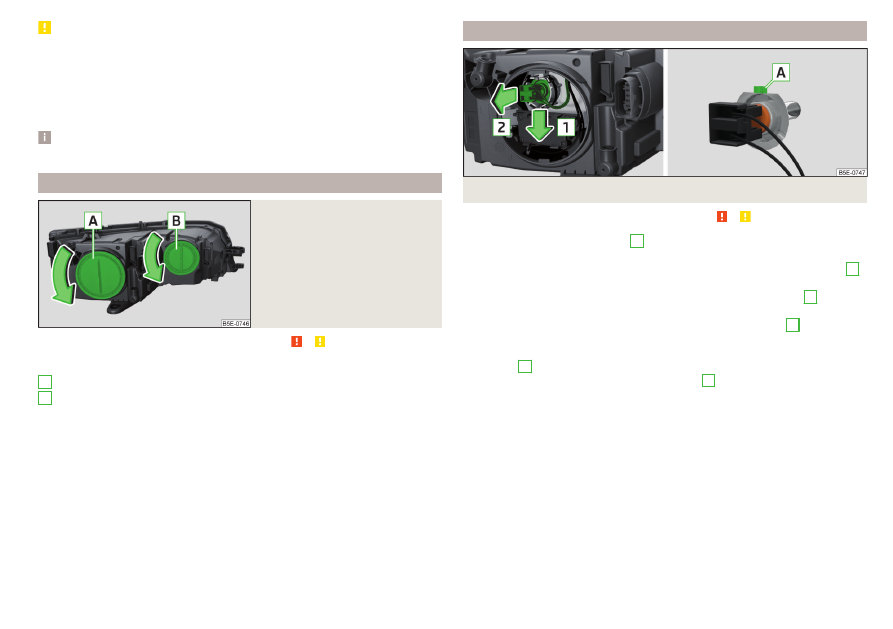

Расположение ламп накаливания в передних галогенных фарах

Илл. 348

Левая передняя фара

Сначала прочтите и примите к сведению   и   на стр 328.

Соответствие ламп накаливания

» илл. 348

Ближний свет
Дальний свет



A
B

Замена лампы накаливания ближнего света

Илл. 349  Замена лампы накаливания ближнего света

Сначала прочтите и примите к сведению   и   на стр 328.

›

Поверните защитный колпак

A



» илл. 348

 на стр. 329 в направлении

стрелки.

›

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 349

.

›

Выньте разъём с лампой накаливания в направлении стрелки

2

.

›

Отсоедините разъём.

›

Подсоедините разъём к новой лампе так, чтобы фиксатор

A

 на лампе

был направлен вверх.

›

Вставьте разъём с лампой накаливания в фару против направления

стрелки

2

 до надёжной фиксации.

›

Установите и поверните защитный колпак

A



» илл. 348

 на стр. 329 про-

тив направления стрелки.



329
