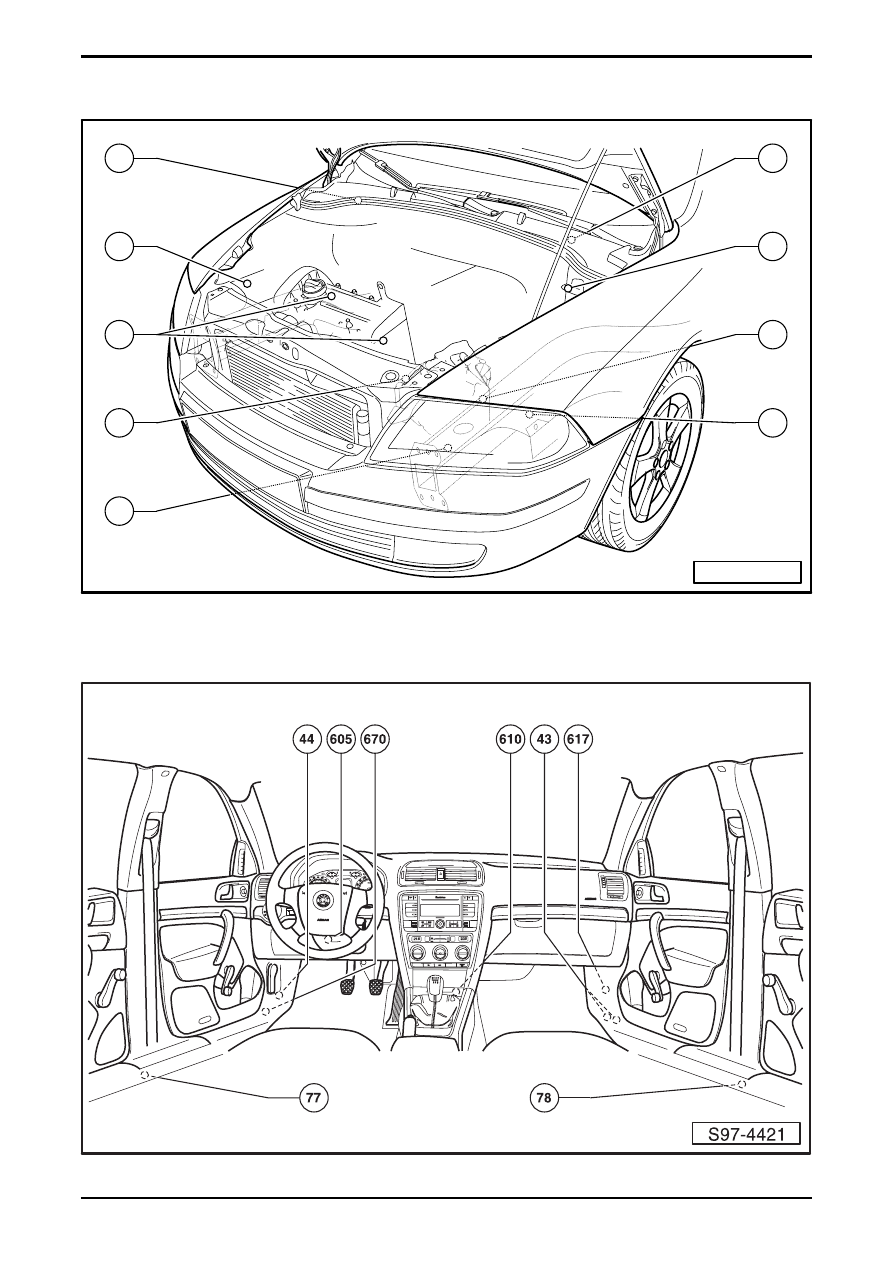

Übersicht der Massepunkte im Motorraum

S97-5627

609

13

15

14

607

1

12

672

673

Übersicht der Massepunkte im Innenraum

OCTAVIA II

 Einbauorte

Nr.2/3

Ausgabe 11.06
S00.5725.00.00

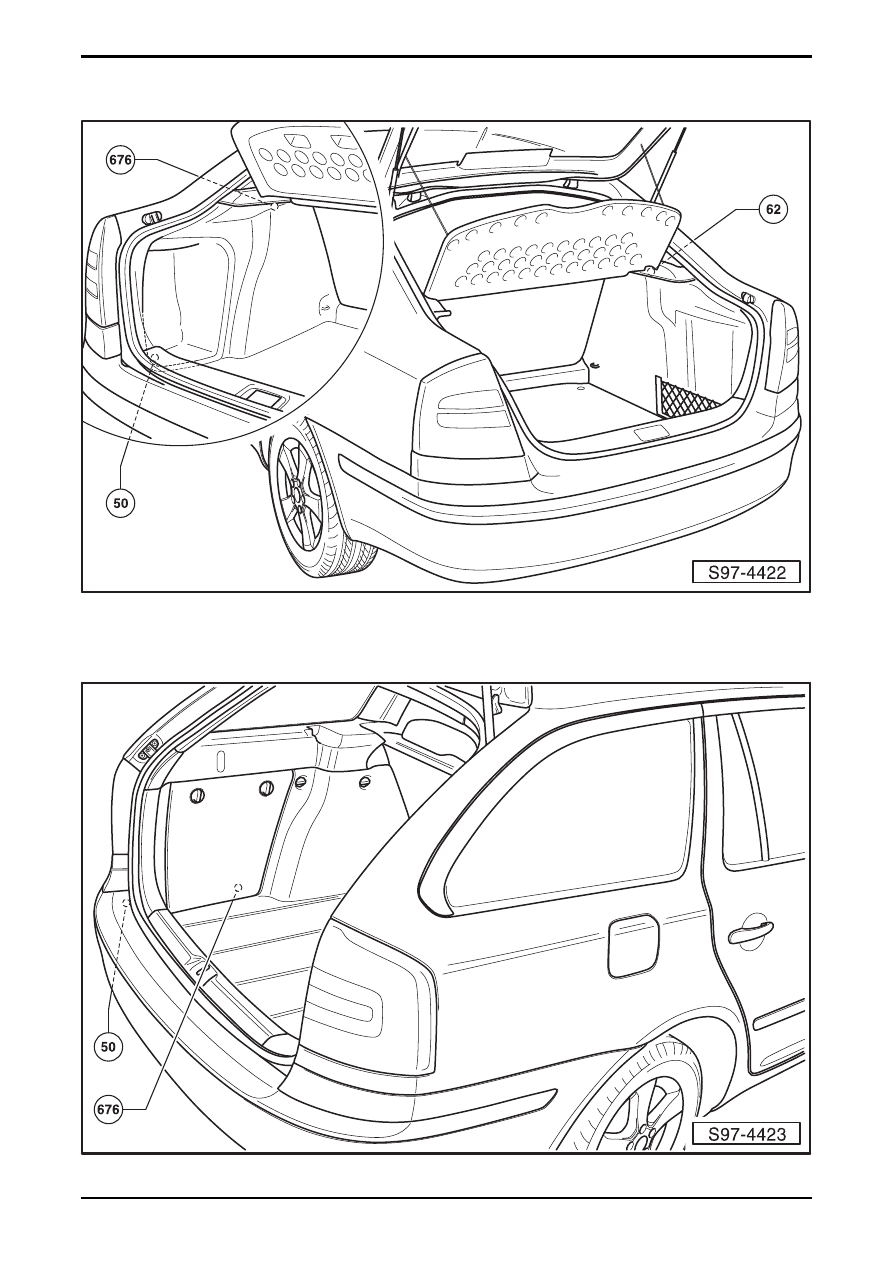

Übersicht der Massepunkte im Kofferraum - Octavia II

Übersicht der Massepunkte im Kofferraum - Octavia II Combi

OCTAVIA II

 Einbauorte

Nr.3/1

Ausgabe 11.06
S00.5725.00.00

Einbauorte der Steuergeräte, Kontaktbelegung des Mehrfachsteckers

-  Einbauorte der Steuergeräte .................................................................................................................... 3/2

-  Kontaktbelegung des Mehrfachsteckers am Steuergerät für automatisches Getriebe - J217 ................. 3/4

-  Kontaktbelegung des Mehrfachsteckers am Steuergerät für ABS mit ASR - J104 .................................. 3/5

-  Kontaktbelegung des Mehrfachsteckers am Steuergerät für ABS mit EDS und ASR/ ESP - J104 .......... 3/6

-  Kontaktbelegung der Mehrfachstecker am Steuergerät für Motronic - J220

Kontaktbelegung der Mehrfachstecker am Motorsteuergerät - J623 ....................................................... 3/7

-  Kontaktbelegung der Mehrfachstecker am Steuergerät für Simos - J361 ................................................ 3/8

-  Kontaktbelegung der Mehrfachstecker am Steuergerät für Motronic - J220

Kontaktbelegung der Mehrfachstecker am Steuergerät für Dieseldirekteinspritzanlage - J248 ............... 3/9

-  Kontaktbelegung der Mehrfachstecker am Zentralsteuergerät für Komfortelektrik - J393

(bei Fahrzeugen ohne Diebstahlwarnanlage) ........................................................................................ 3/10

-  Kontaktbelegung der Mehrfachstecker am Zentralsteuergerät für Komfortelektrik - J393

(bei Fahrzeugen mit Diebstahlwarnanlage) ............................................................................................ 3/11

-  Kontaktbelegung des Mehrfachsteckers am Steuergerät für Bedienungselektronik des Handys

(Interface-Box) - J412 ............................................................................................................................. 3/12

-  Kontaktbelegung der Mehrfachstecker am Steuergerät für Einparkhilfe - J446 ..................................... 3/13

-  Kontaktbelegung der Mehrfachstecker am Steuergerät für Anhängererkennung - J345 ....................... 3/14

-  Kontaktbelegung des Mehrfachsteckers am Steuergerät für Airbag - J234 ........................................... 3/15

-  Kontaktbelegung des Mehrfachsteckers am Steuergerät für Airbag - J234 ........................................... 3/16

-  Kontaktbelegung des Mehrfachsteckers am Diagnose-Interface für Datenbus - J533 ..............................  3/17

-  Kontaktbelegung des Mehrfachsteckers am Schalttafeleinsatz - K ....................................................... 3/18

-  Kontaktbelegung der Mehrfachstecker am Steuergerät für Lenksäulenelektronik - J527 ...................... 3/20

-  Kontaktbelegung des Mehrfachsteckers am Steuergerät für Leuchtweitenregelung - J431 .................. 3/23

-  Kontaktbelegung der Mehrfachstecker am Steuergerät für Bordnetz - J519 ......................................... 3/24

-  Kontaktbelegung der Mehrfachstecker am Türsteuergerät Fahrerseite - J386 (bei Fahrzeugen

mit Zentralverriegelung) ......................................................................................................................... 3/28

-  Kontaktbelegung der Mehrfachstecker am Türsteuergerät Beifahrerseite - J387 (bei Fahrzeugen

mit Zentralverriegelung) ......................................................................................................................... 3/29

-  Kontaktbelegung der Mehrfachstecker am Türsteuergerät Fahrerseite - J386 (bei Fahrzeugen

mit Komfortelektrik) ................................................................................................................................ 3/30

-  Kontaktbelegung der Mehrfachstecker am Türsteuergerät Beifahrerseite - J387 (bei Fahrzeugen

mit Komfortelektrik) ................................................................................................................................ 3/31

-  Kontaktbelegung des Mehrfachsteckers am Türsteuergerät hinten links - J388 (bei Fahrzeugen

mit Komfortelektrik) ................................................................................................................................ 3/32

-  Kontaktbelegung des Mehrfachsteckers am Türsteuergerät hinten rechts - J389 (bei Fahrzeugen

mit Komfortelektrik) ................................................................................................................................ 3/33

Nr.3/2

 Einbauorte

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

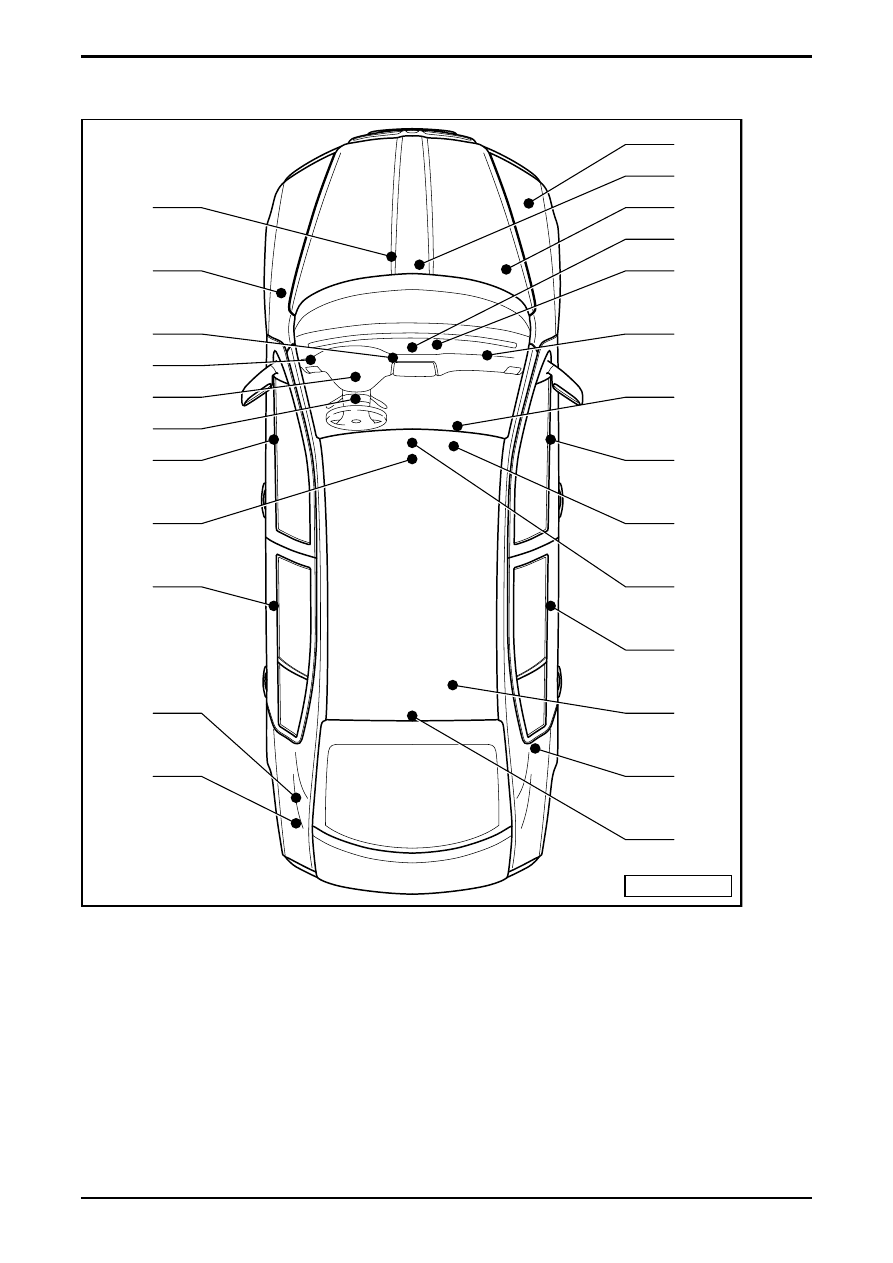

Einbauorte der Steuergeräte

1

S97-5628

2
3
4
5

6

7

8

9

10

11

12

14

25

24

23
22
21
20
19

18

17

16

15

13



1  –  Steuergerät für Zusatzheizung - J364

 2

–

Steuergerät

für

Motor

-

J...



3  –  Steuergerät für ABS mit ASR / ABS mit EDS und ASR/ ESP - J104



4  –  Steuergerät für Airbag, auf dem Tunnel vorn - J234



5  –  Steuergerät für Leuchtweitenregelung, unter Schalttafel Mitte - J431



6  –  Zentralsteuergerät für Komfortelektrik, hinter Schalttafel rechts - J393



7  –  Steuergerät für Bedienungselektronik des Handys (Interface-Box) - J412, unter dem Beifahrersitz

 8

–

Türsteuergerät

Beifahrerseite

-

J387



9  –  Steuergerät für beheizbare Vordersitze, am Beifahrersitz - J774

 10 – Geber

für

Fahrzeugneigung

-

G384
