Skoda Octavia II: Elektrische Schaltungen - Teil 123

Nr.39/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

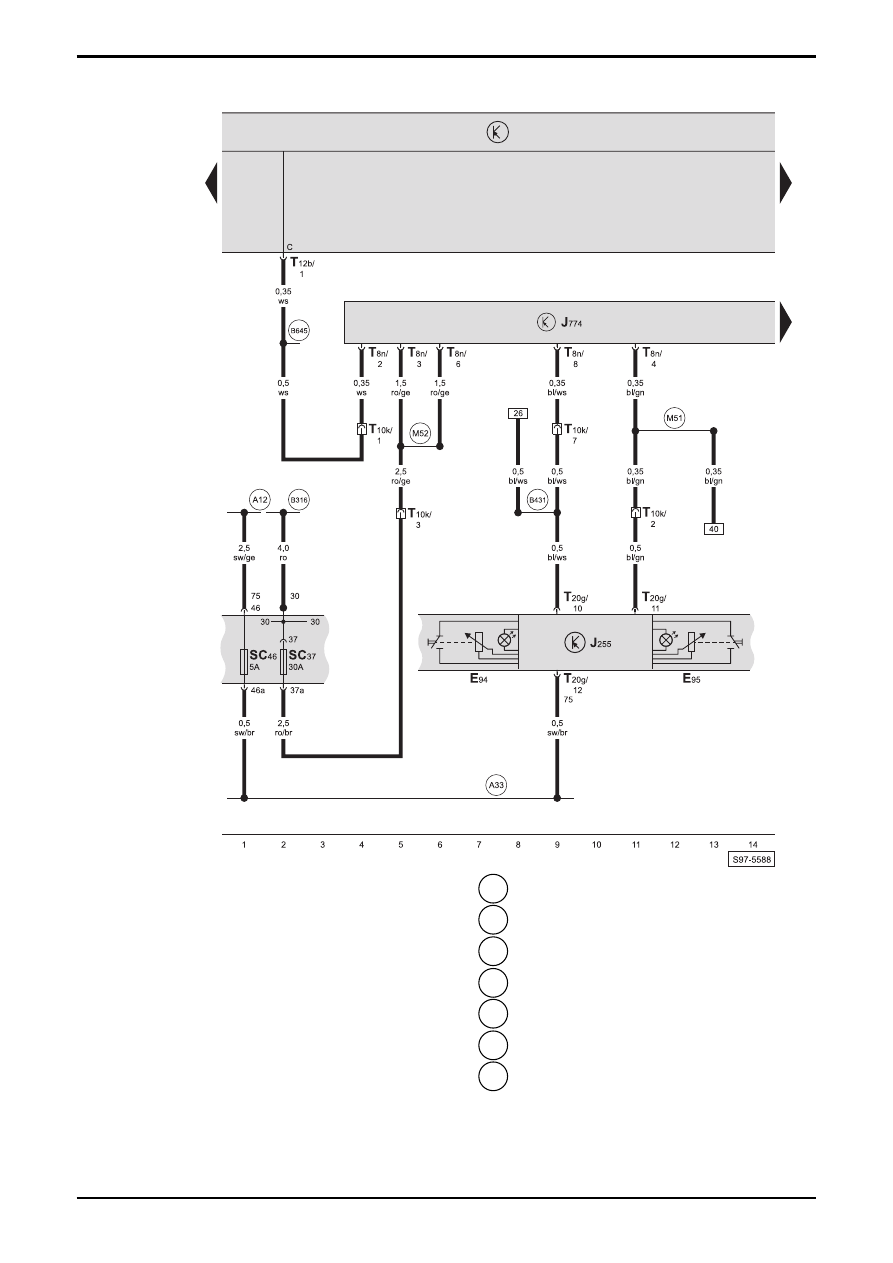

Steuergerät für beheizbare Vordersitze, Steuergerät für Climatronic, Einsteller für beheizbaren Sitz,
Sicherungshalter, (nur für Fahrzeuge mit Climatronic)

E94 -

Einsteller

für

beheizbaren

Fahrersitz

E95 -

Einsteller

für

beheizbaren

Beifahrersitz

J255 - Steuergerät

für

Climatronic

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

SC37  -  Sicherung -37-, im Sicherungshalter
SC46  -  Sicherung -46-, im Sicherungshalter
T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

T12b  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (braun)

T20g  -  Steckverbindung, 20-fach, am Steuergerät für

Climatronic (schwarz)

 A12  -  Plusverbindung -1- (75a), im Schalttafelleitungsstrang

 A33  -  Plusverbindung -2- (75a), im Schalttafelleitungsstrang

 B316

- Plusverbindung -2- (30a), im Leitungsstrang

Innenraum

 B431

- Verbindung (Sitzheizung), im Leitungsstrang

Innenraum

 B645

-  Verbindung -2- (Sitzheizung), im Leitungsstrang

Innenraum

 M51  -  Verbindung -1- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

 M52  -  Verbindung -2- (30a), im Leitungsstrang Sitz

Beifahrerseite

OCTAVIA II

 Stromlaufplan

Nr.39/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

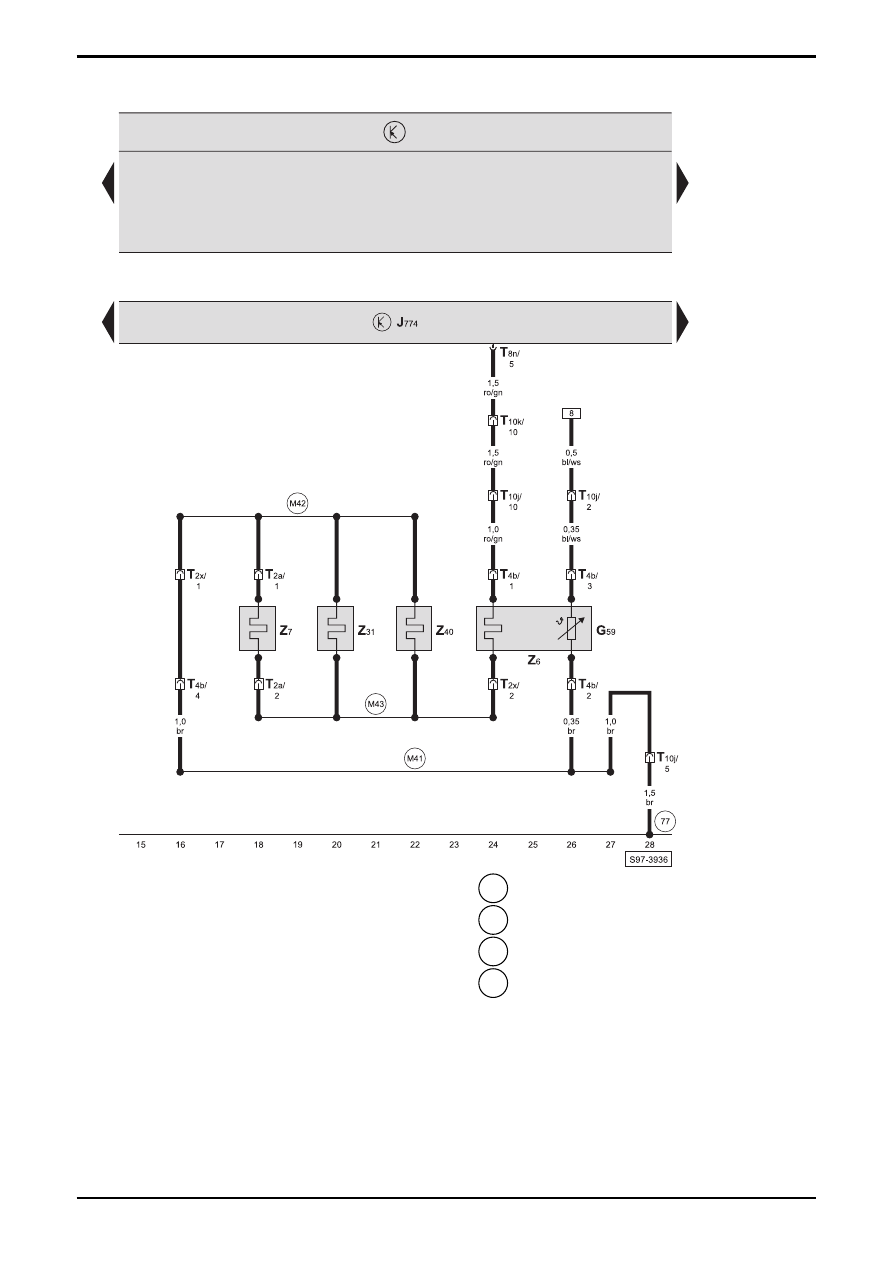

Steuergerät für beheizbare Vordersitze, Sitzheizung Fahrerseite

G59 -

Temperaturfühler

-

Fahrersitz

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

T2a

-  Steckverbindung, 2-fach, am Fahrersitz (schwarz)

T2x

-  Steckverbindung, 2-fach, am Fahrersitz (schwarz)

T4b

-  Steckverbindung, 4-fach, am Fahrersitz (schwarz)

T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10j

-  Steckverbindung, 10-fach, unter dem Fahrersitz

(schwarz)

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

Z6 -

beheizbarer

Fahrersitz

Z7 -

beheizbare

Fahrerlehne

Z31 -

Wangenheizung

1,

Fahrersitz

Z40 -

Wangenheizung

2,

Fahrersitz

  77

-  Massepunkt, an der B-Säule links, unten

 M41  -  Verbindung -1- (Masse), im Leitungsstrang Sitz

Fahrerseite

 M42  -  Verbindung -2- (Masse), im Leitungsstrang Sitz

Fahrerseite

 M43  -  Verbindung -3- (Sitzheizung), im Leitungsstrang Sitz

Fahrerseite

Nr.39/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

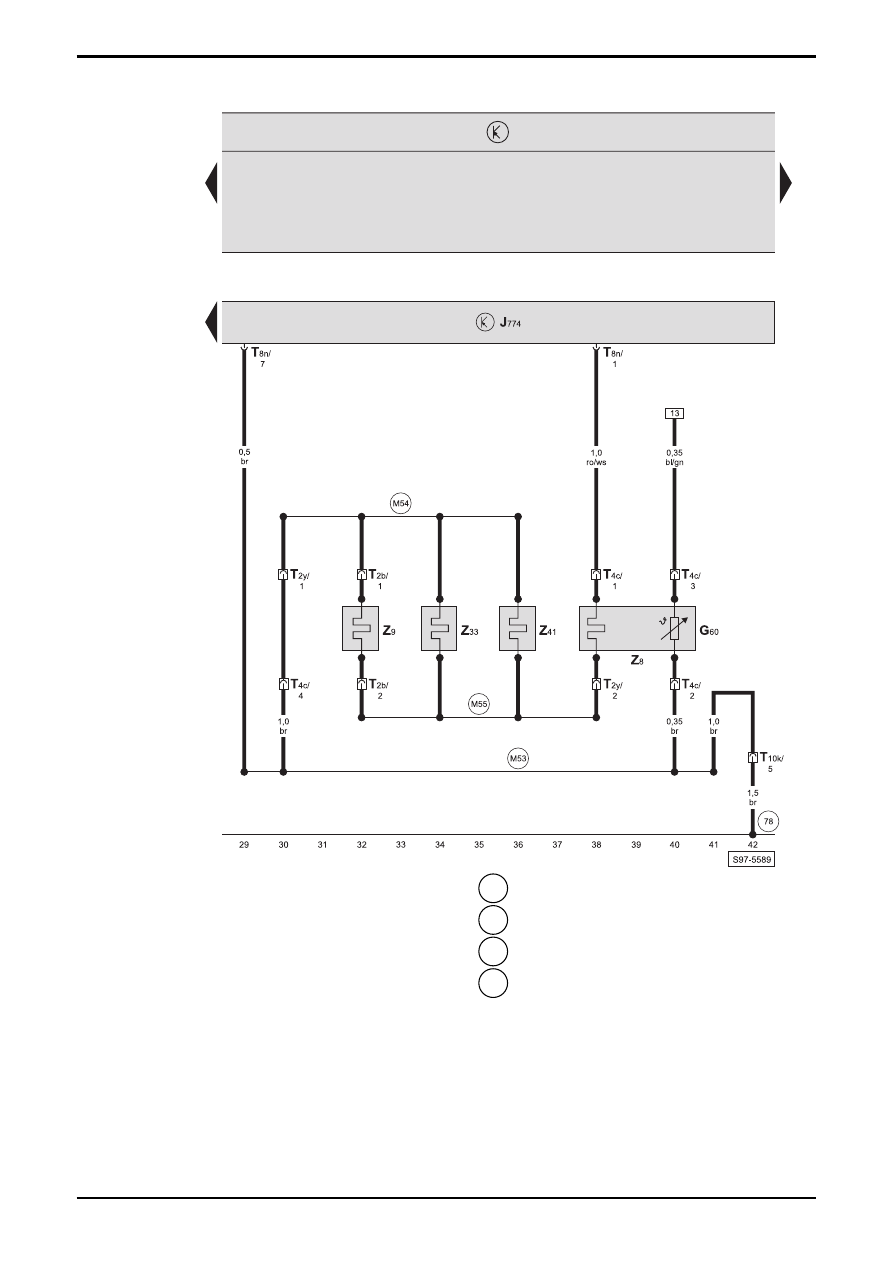

Steuergerät für beheizbare Vordersitze, Sitzheizung Beifahrerseite

G60 -

Temperaturfühler

-

Beifahrersitz

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

T2b

-  Steckverbindung, 2-fach, am Beifahrersitz (schwarz)

T2y

-  Steckverbindung, 2-fach, am Beifahrersitz (schwarz)

T4c

-  Steckverbindung, 4-fach, am Beifahrersitz (schwarz)

T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

Z8 -

beheizbarer

Beifahrersitz

Z9 -

beheizbare

Beifahrerlehne

Z33 -

Wangenheizung

1,

Beifahrersitz

Z41 -

Wangenheizung

2,

Beifahrersitz

  78

-  Massepunkt, an der B-Säule rechts, unten

 M53  -  Verbindung -3- (Masse), im Leitungsstrang Sitz

Beifahrerseite

 M54  -  Verbindung -4- (Masse), im Leitungsstrang Sitz

Beifahrerseite

 M55  -  Verbindung -5- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

OCTAVIA II

 Stromlaufplan

Nr.39/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

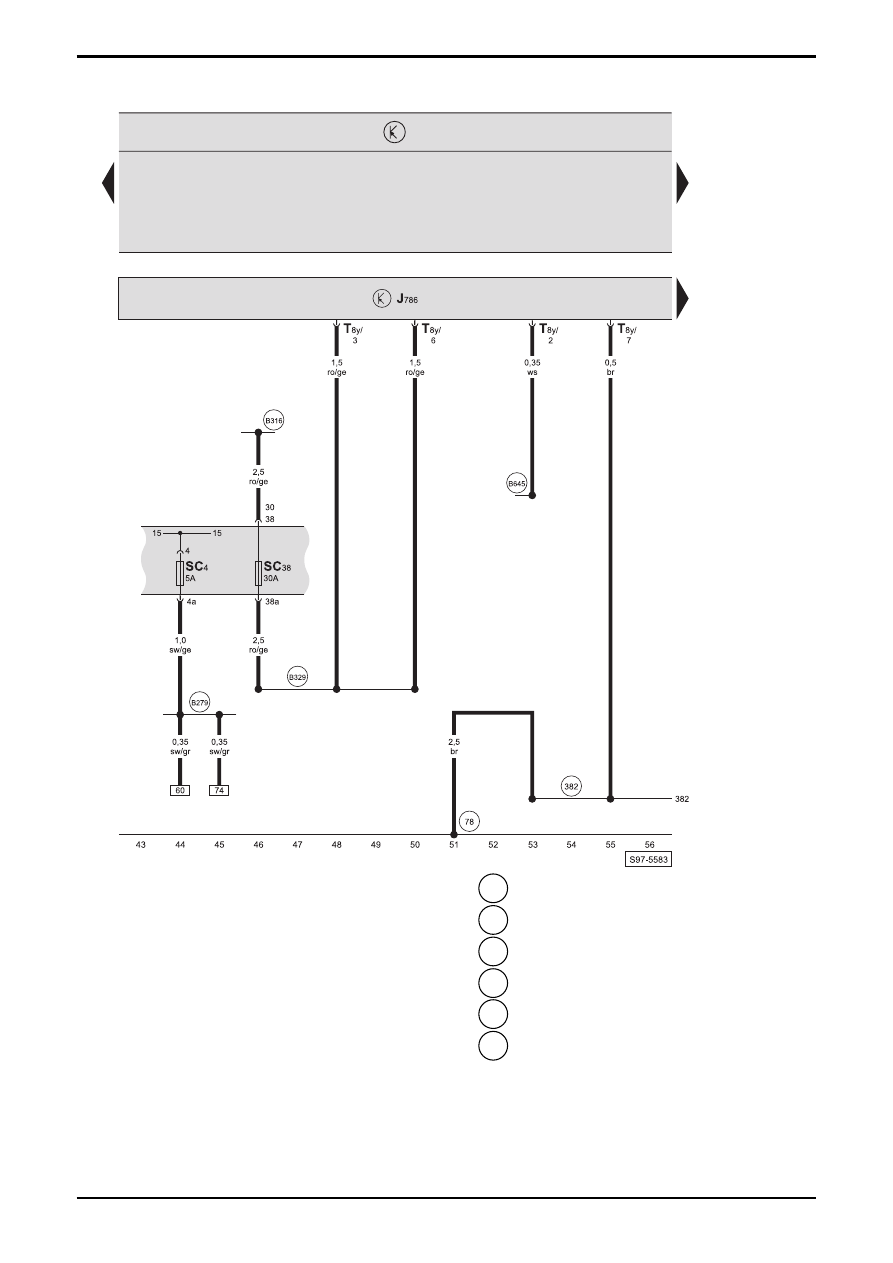

Steuergerät für beheizbare Rücksitze, Sicherungshalter

J786  -  Steuergerät für beheizbare Rücksitze, an der C-Säule

rechts

SC4

-  Sicherung -4-, im Sicherungshalter

SC38  -  Sicherung -38-, im Sicherungshalter
T8y

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Rücksitze

  78

-  Massepunkt, an der B-Säule rechts, unten

  382  -  Masseverbindung -17-, im Leitungsstrang Innenraum



B279

  -  Plusverbindung -3- (15a), im Leitungsstrang

Innenraum

 B316

-  Plusverbindung -2- (30a), im Leitungsstrang

Innenraum

 B329

- Plusverbindung -15- (30a), im Leitungsstrang

Innenraum

 B645

-  Verbindung -2- (Sitzheizung), im Leitungsstrang

Innenraum
