Skoda Octavia II: Elektrische Schaltungen - Teil 85

OCTAVIA II

 Stromlaufplan

Nr.17/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

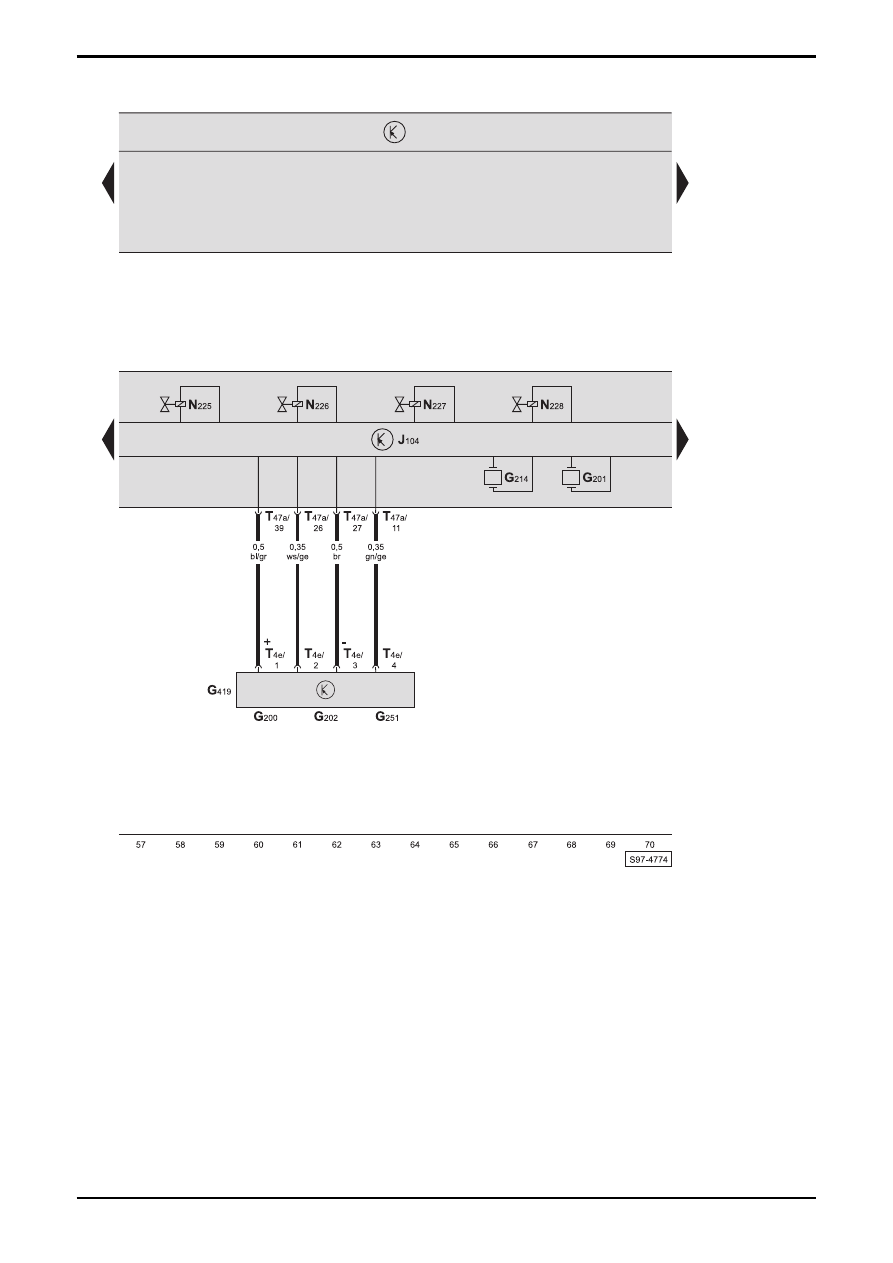

Steuergerät für ABS mit EDS und ASR/ ESP, Sensoreinheit für ESP

G200  -  Geber für Querbeschleunigung, unter dem

Beifahrersitz

G201  -  Geber -1- für Bremsdruck
G202  -  Geber für Drehrate, unter dem Beifahrersitz
G214  -  Geber -2- für Bremsdruck
G251  -  Geber für Längsbeschleunigung, unter dem

Beifahrersitz

G419  -  Sensoreinheit für ESP, unter dem Beifahrersitz
J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
N225 - Schaltventil

-1-

Fahrdynamikregelung

N226 - Schaltventil

-2-

Fahrdynamikregelung

N227 - Hochdruckschaltventil

-1-

Fahrdynamikregelung

N228 - Hochdruckschaltventil

-2-

Fahrdynamikregelung

T4e

-  Steckverbindung, 4-fach, an der Sensoreinheit für

ESP

T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

Nr.17/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

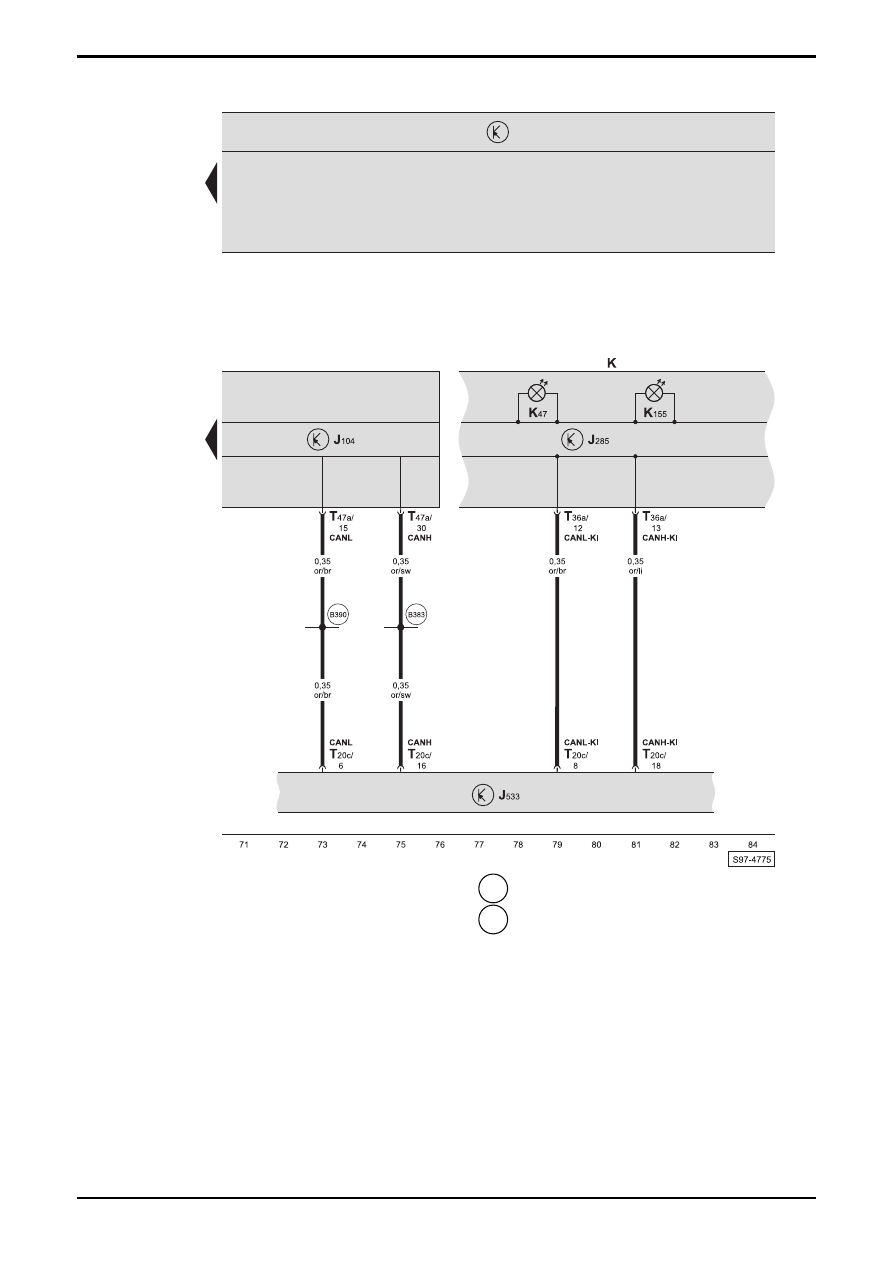

Steuergerät für ABS mit EDS und ASR/ ESP, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K47 -

Kontrolllampe

für

ABS

K155 - Kontrolllampe

für

ASR/ESP

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.18/1

Ausgabe 11.06
S00.5725.00.00

Fahrerairbag,
Fahrer- und Beifahrerairbag, ab Mai 2006

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.18/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

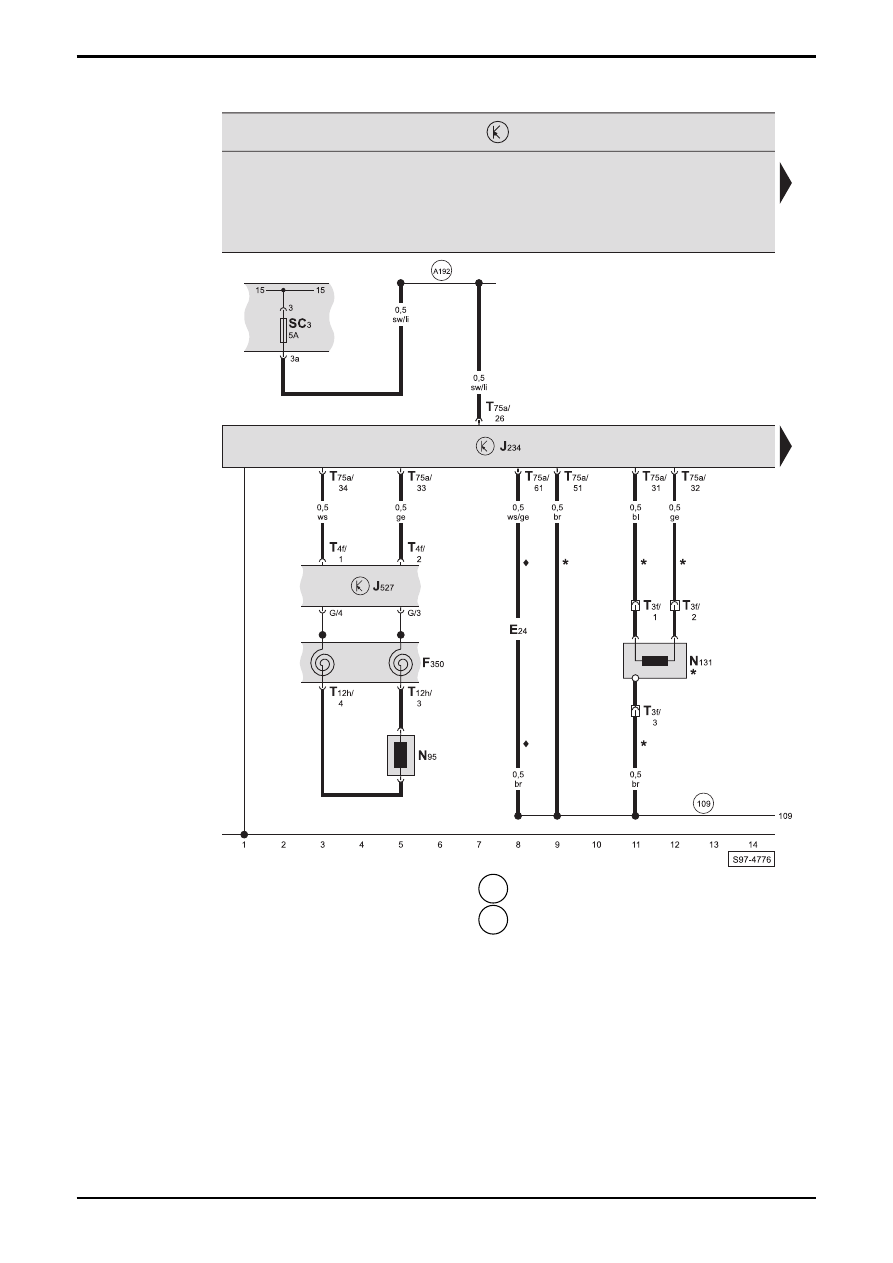

Steuergerät für Airbag, Zünder für Airbag - Fahrerseite, Zünder für Airbag - Beifahrerseite, Wickelfeder,
Sicherungshalter

E24 -

Gurtschalter

Fahrerseite

F350 - Wickelfeder
J234  -  Steuergerät für Airbag, auf dem Tunnel vorn
J527 - Steuergerät

für

Lenksäulenelektronik

N95 -

Zünder

für

Airbag

-

Fahrerseite

N131 - Zünder

für

Airbag

-

Beifahrerseite

SC3

-  Sicherung -3-, im Sicherungshalter

T3f

-  Steckverbindung, 3-fach, hinter Schalttafel rechts

(gelb)

T4f

-  Steckverbindung, 4-fach, am Steuergerät für

Lenksäulenelektronik

T12h  -  Steckverbindung, 12-fach, an der Wickelfeder, im

Lenkrad

T75a  -  Steckverbindung, 75-fach, am Steuergerät für Airbag

 109  -  Masseverbindung (Airbag), im

Schalttafelleitungsstrang

 A192

-  Plusverbindung -3- (15a), im Schalttafelleitungsstrang

*

 -

nur

bei

Fahrzeugen

mit

Beifahrerairbag

♦

-  nur bei Fahrzeugen mit Sicherheitsgurt-Warnsystem
