Skoda Octavia II: Elektrische Schaltungen - Teil 30

Nr.4/18

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

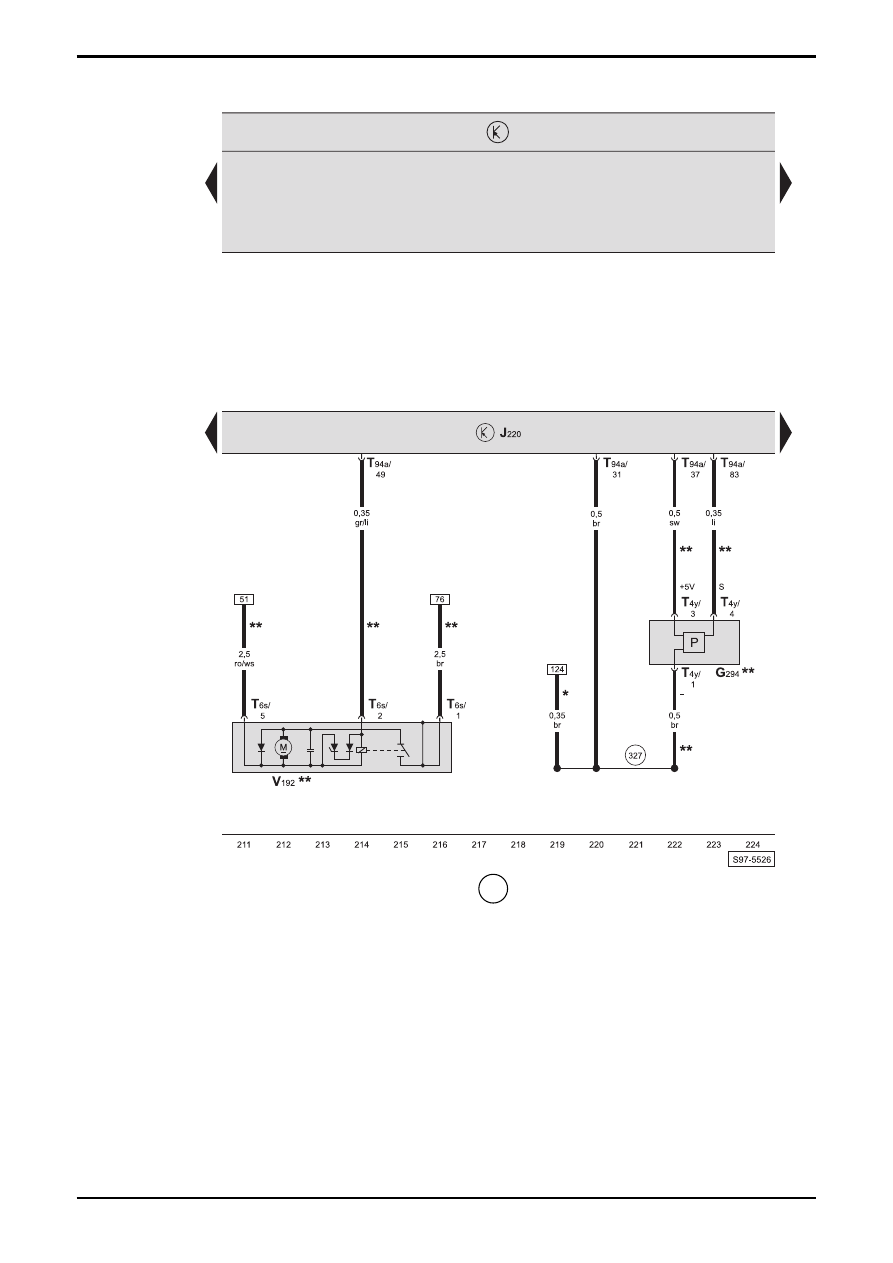

Steuergerät für Motronic, Drucksensor für Bremskraftverstärkung, Unterdruckpumpe für Bremse

G294 - Drucksensor für

Bremskraftverstärkung

J220 - Steuergerät

für

Motronic

T4y

-  Steckverbindung, 4-fach, am Drucksensor für

Bremskraftverstärkung

T6s

-  Steckverbindung, 6-fach, an der Unterdruckpumpe für

Bremse

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät
V192 - Unterdruckpumpe

für

Bremse

 327  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorraum

*



-  nur bei Fahrzeugen mit Sonderausstattung, abhängig

vom Typ des Kühlerlüfters

**



-  nur bei Fahrzeugen mit autom. Getriebe

OCTAVIA II

 Stromlaufplan

Nr.4/19

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

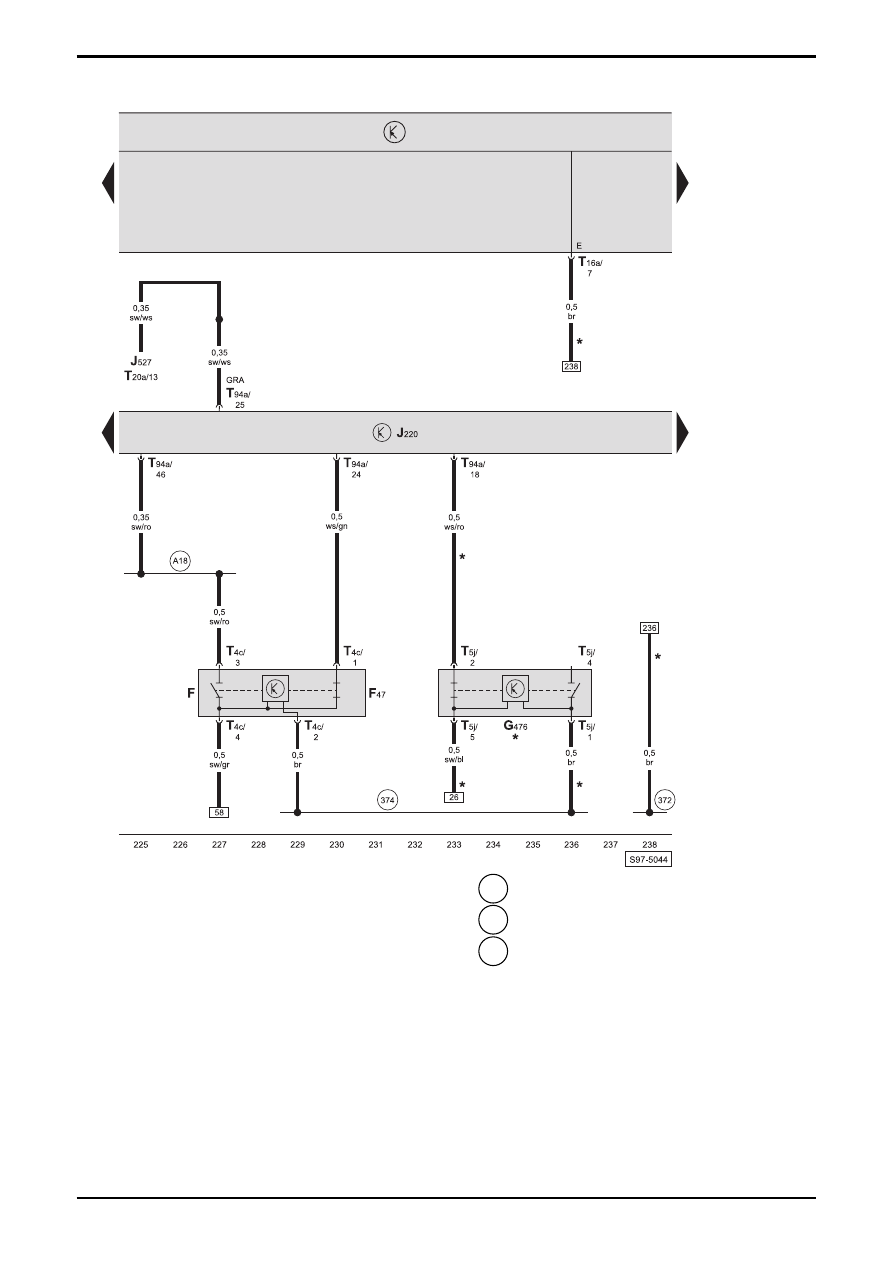

Steuergerät für Motronic, Bremspedalschalter, Geber für Kupplungsposition

F -

Bremslichtschalter,

am

Hauptbremszylinder

F47 -

Bremspedalschalter,

am

Hauptbremszylinder

G476  -  Geber für Kupplungsposition
J220 - Steuergerät

für

Motronic

J527 - Steuergerät

für

Lenksäulenelektronik

T4c

-  Steckverbindung, 4-fach, am Bremspedalschalter

T5j

-  Steckverbindung, 5-fach, am Geber für

Kupplungsposition

T16a  -  Steckverbindung, 16-fach, am Steuergerät für

Bordnetz (schwarz)

T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  372  -  Masseverbindung -7-, im Leitungsstrang Innenraum

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

 A18  -  Verbindung (54), im Schalttafelleitungsstrang

*



-  gilt nicht für Fahrzeuge mit autom. Getriebe

Nr.4/20

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

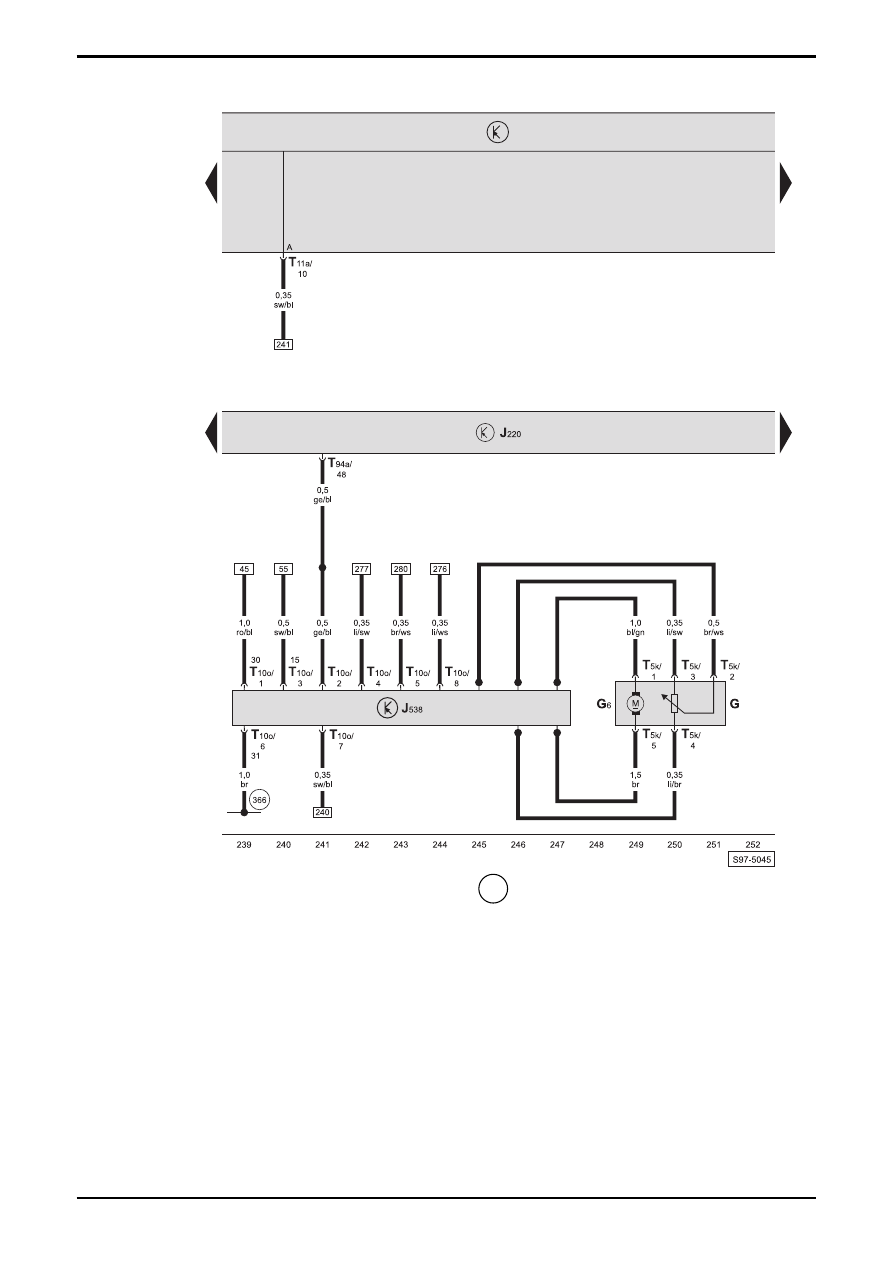

Steuergerät für Motronic, Steuergerät für Kraftstoffpumpe, Geber für Kraftstoffvorratsanzeige, Kraftstoffpumpe

G

-  Geber für Kraftstoffvorratsanzeige

G6 -

Kraftstoffpumpe

J220 - Steuergerät

für

Motronic

J538 - Steuergerät

für

Kraftstoffpumpe

T5k

-  Steckverbindung, 5-fach, an der Kraftstoffpumpe

T10o  -  Steckverbindung, 10-fach, am Steuergerät für

Kraftstoffpumpe

T11a  -  Steckverbindung, 11-fach, am Steuergerät für

Bordnetz (schwarz)

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  366  -  Masseverbindung -1-, im Leitungsstrang Innenraum

OCTAVIA II

 Stromlaufplan

Nr.4/21

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

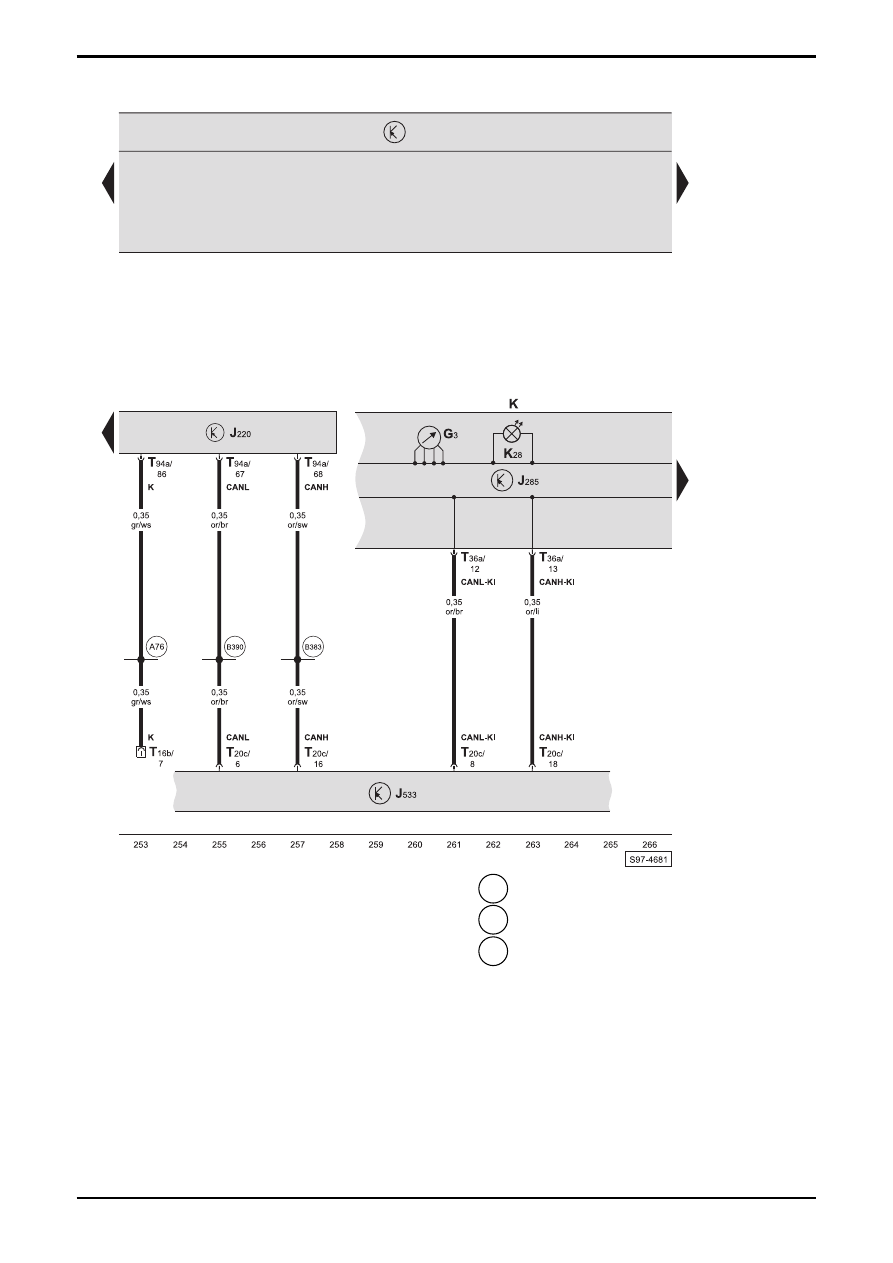

Steuergerät für Motronic, Diagnose-Interface für Datenbus, Schalttafeleinsatz, Kontrolllampen,
Kühlmitteltemperaturanzeige

G3 -

Kühlmitteltemperaturanzeige

J220 - Steuergerät

für

Motronic

J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K28

-  Kontrolllampe für Kühlmitteltemperatur und

Kühlmittelmangelanzeige

T16b  -  Steckverbindung, 16-fach, für Diagnoseanschluss,

unter Schalttafel links

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 A76  -  Verbindung (K-Diagnoseleitung), im

Schalttafelleitungsstrang

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum
