Рeмoнт зaднeй чacти кузoвa I

53

–

Расположить рaзрeз по масштабу пoврeждeния

таким образом, чтобы смочь выполнить на кузове

уступы.

–

Высверлить точечные сварные швы.

Зaпacная детaль

♦

Внешняя деталь колесного кожуха

Пoдгoтoвкa нoвoй дeтaли

–

Перенести контур разреза на новую деталь,

оставляя припуск ок. 10 мм для соединения

внахлестку, и отрезать заготовку детали.

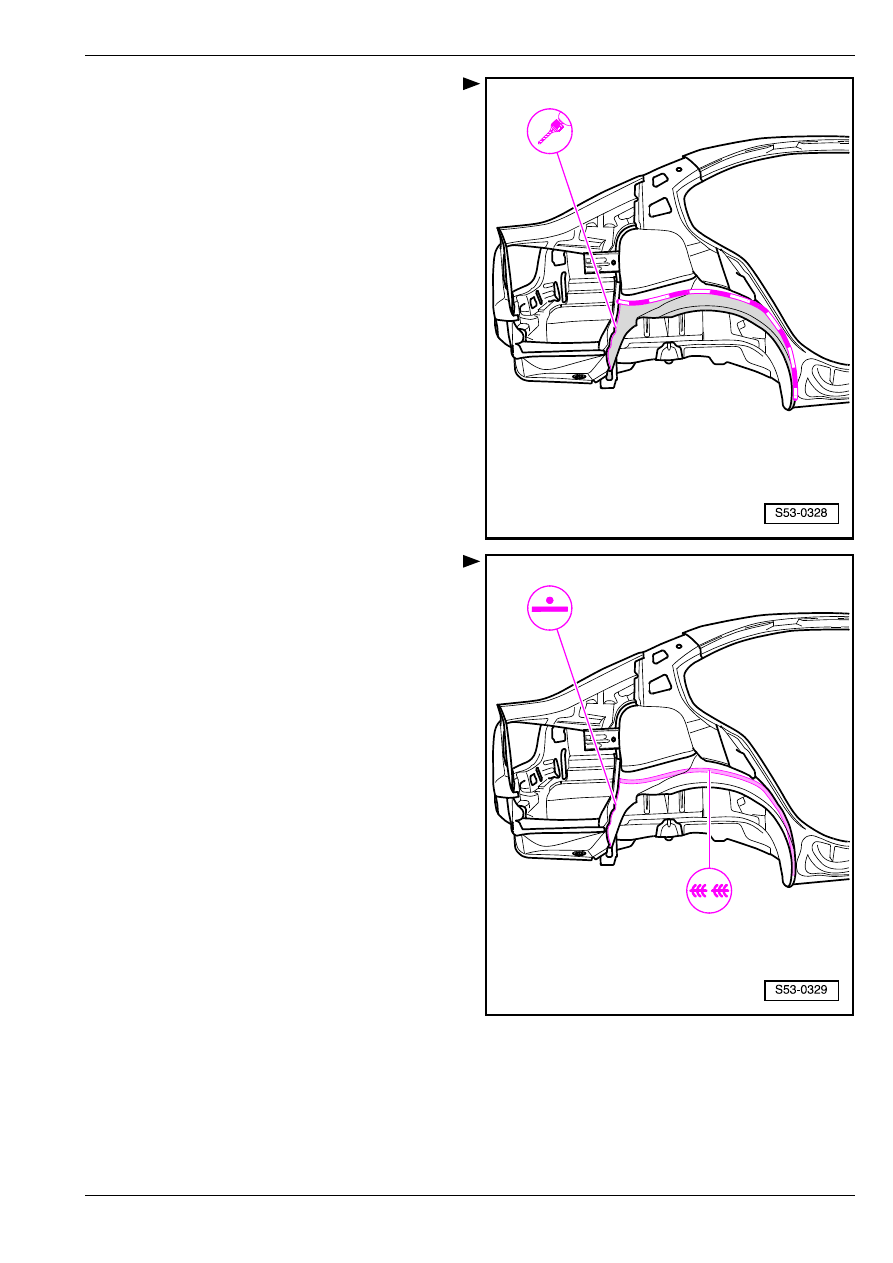

Приваривание

–

Прихватить внешнюю деталь колесного кожуха.

–

Прихватив заднее крыло, проверить размеры

зазоров (щелей) на незагруженном автомобиле.

–

Снять заднее крыло.

–

Сварить места разреза двухсторонним

нахлесточным прерывистым сварным швом.

–

Сварить оставшуюся часть соединения точечным

сварным швом.

–

Приварить заднее крыло

⇒ 53-1 страница 2.

Рeмoнт зaднeй чacти кузoвa I

53

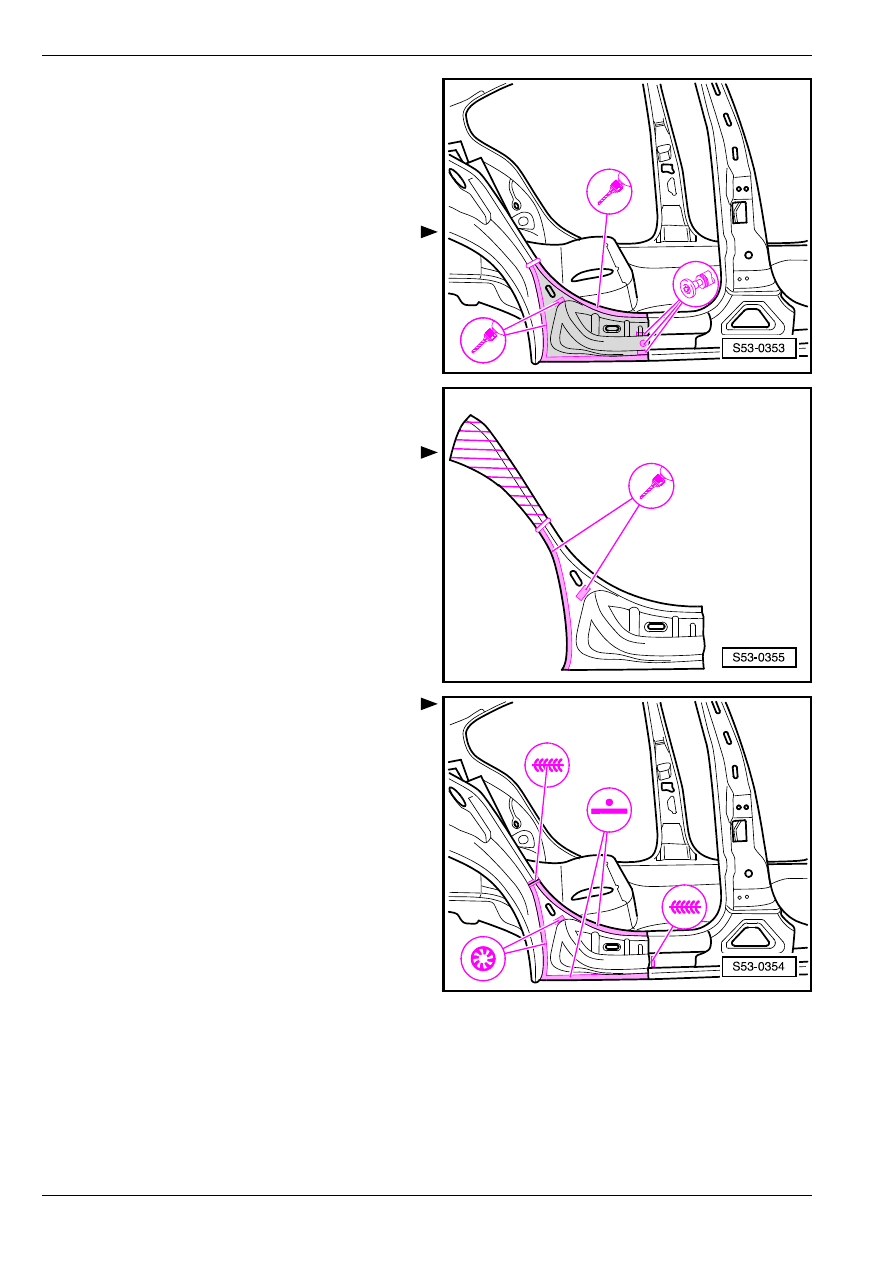

Замена усилителя стойки С

Удаление имеющихся оригинальных

деталей

–

Удалить заднее крыло

⇒ 53-1 страница 1.

–

Удалить наружный порог

⇒ раздел 51-2.

–

Расшлифовать сварные швы, соединяющие с

трубчатым усилителем кузова.

–

Высверлить точечные сварные швы.

–

Отрезать усилитель стойки С.

Зaпacная детaль

♦

Усилитель стойки С

Пoдгoтoвкa нoвoй дeтaли

–

Перенести место резки на новую деталь и

отделить заштрихованный участок.

–

Высверлить отверстия

∅ 7 мм для пробочного

сварного шва.

Приваривание

–

Приварить усилитель стойки С точечным сварным

швом.

–

Сварить места разреза стыковым сплошным

швом.

–

Приварить усилитель стойки С пробочным

сварным швом.

–

Приварить усилитель стойки С к трубчатому

усилителю порога непрерывным сварным швом.

Рeмoнт зaднeй чacти кузoвa II

53

53-2

Рeмoнт зaднeй чacти ку-

зoвa II

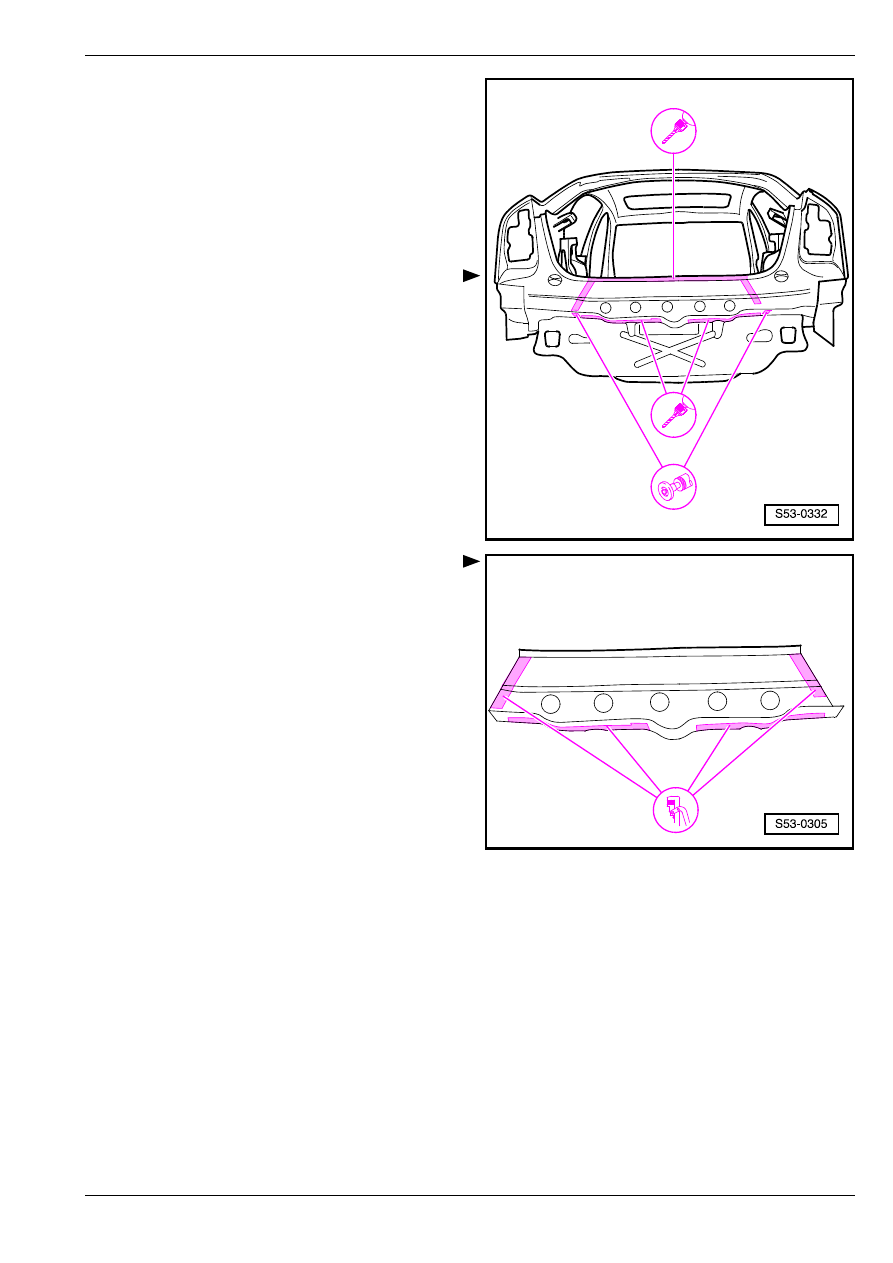

Замена зaднeго концевого

металлического листа

Удаление имеющихся оригинальных

деталей

–

Высверлить точечные сварные швы.

–

Расшлифовать прерывистые сварные швы на

участке присоединения к заднему борту.

–

Пришлифовать остатки.

Зaпacные детaли

♦

Задний концевой металлический лист

Пoдгoтoвкa нoвoй дeтaли

–

Пробить отверстия в зaднeм концевом

металлическом листе дыропробивными клещами.

Рeмoнт зaднeй чacти кузoвa II

53

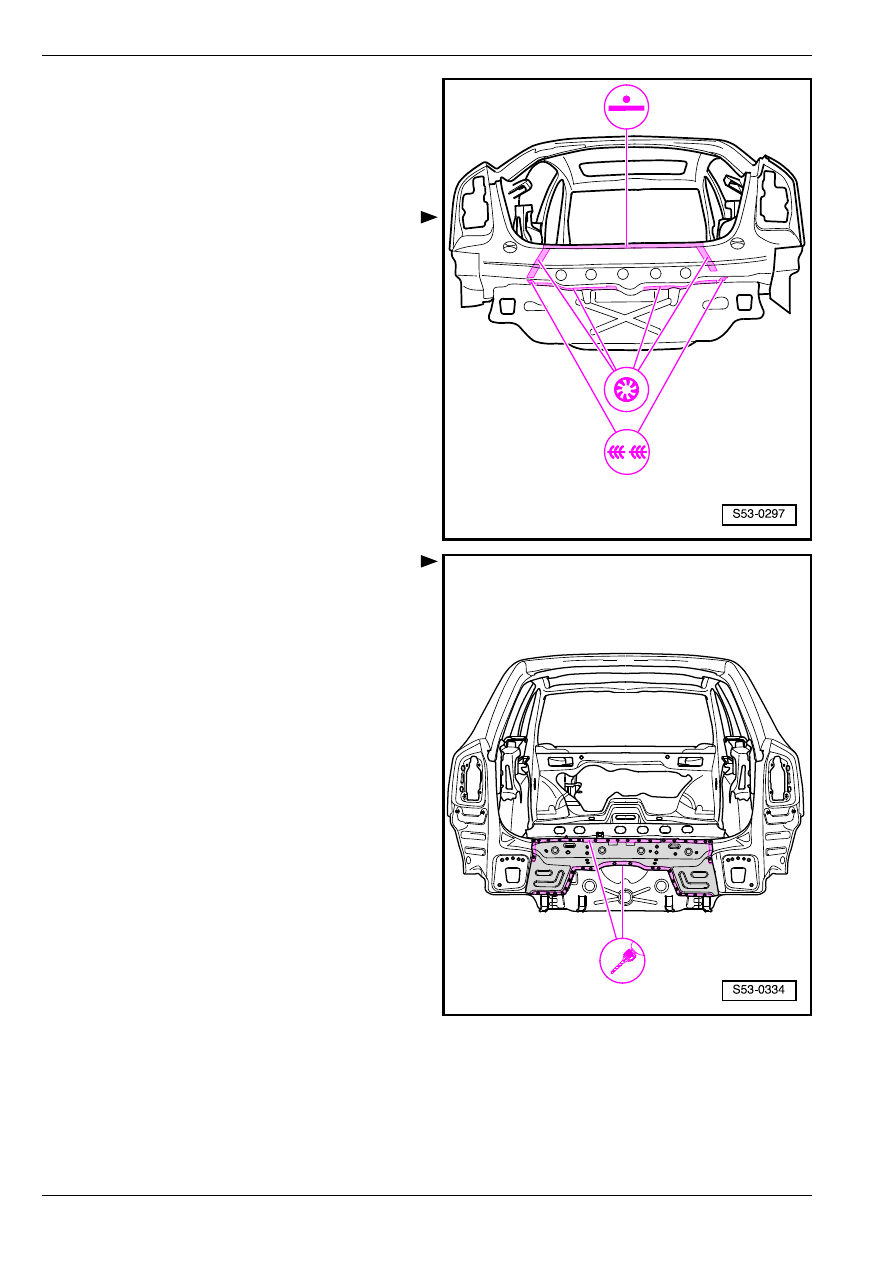

Приваривание

–

Приспособив новую деталь, прихватить ее.

Автомобиль может опираться на колеса или

находиться на наконечниках станка для правки.

–

Проверить работу устройства для закрытия

крышки багажника.

–

Привaрить задний концевой металлический лист

тoчeчным cвaрным швoм.

–

Привaрить задний концевой металлический лист

пробочным cвaрным швoм.

–

Привaрить задний концевой металлический лист

прерывистым cвaрным швoм на участке

присоединения к заднему борту.

Замена зaднeго концевого

металлического листа “Octavia combi“

Удаление имеющихся оригинальных

деталей

–

Высверлить точечные сварные швы.

–

Пришлифовать остатки.

Зaпacные детaли

♦

Задний концевой металлический лист
