Skoda Octavia II: кузов сборочные работы часть 101

Рeмoнт cрeднeй чacти кузoвa II

51

Удаление имеющихся оригинальных деталей

Aвтoмoбиль установлен нa нaкoнeчникax cтaнкa для прaвки.

–

Удалить крышу

⇒ раздел 51-1.

–

Удалить наружный порог

⇒ 51-2 страница 7.

–

Снять наружную деталь стойки В

⇒ 51-2 страница 1.

–

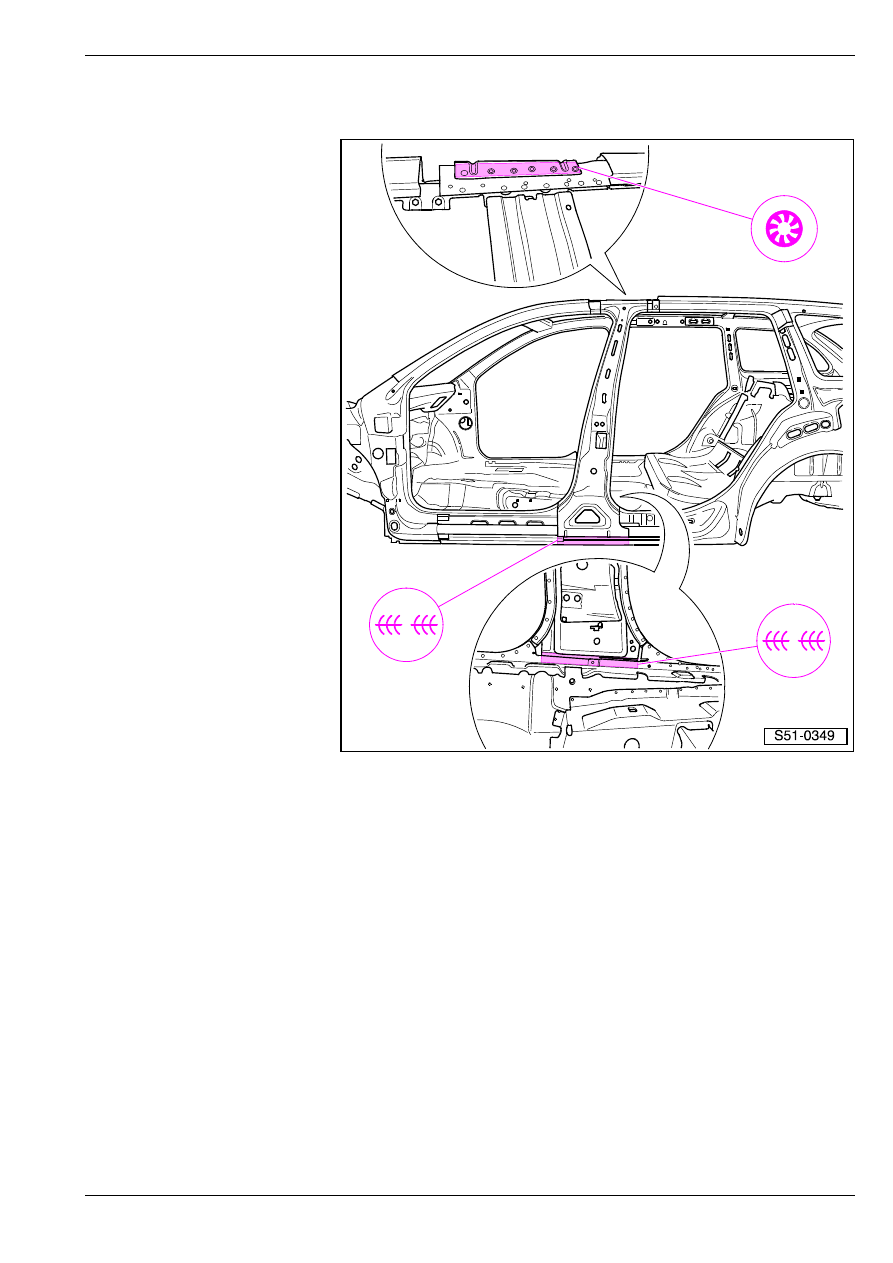

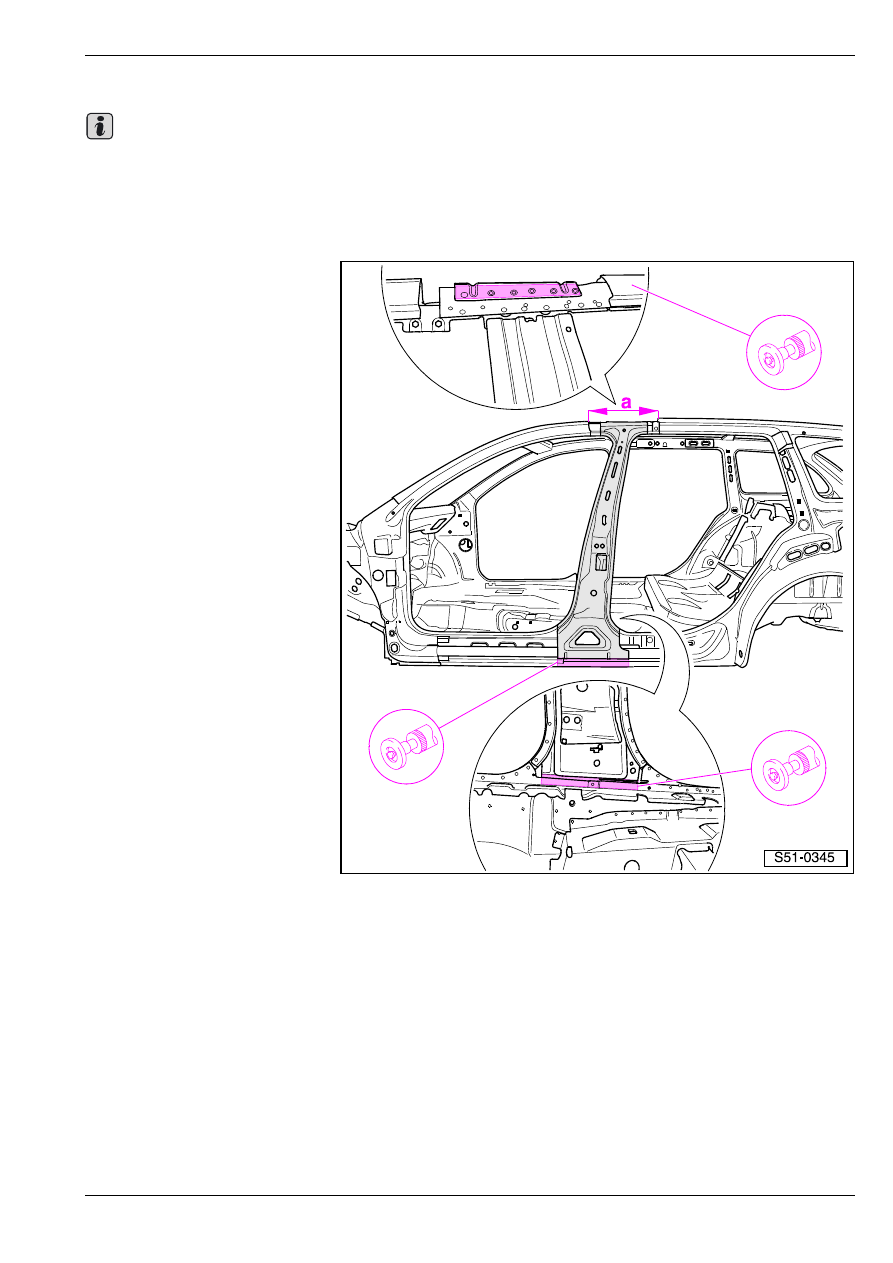

Прорезать раму двери согласно рисунку,

Размер -a- = примерно 260 мм.

–

Расшлифовать точечные сварные швы в верхней части усилителя.

–

Расшлифовать прерывистые сварные швы на участке присоединения к трубчатому усилителю порога.

–

Расшлифовать прерывистые сварные швы на участке присоединения к внутреннему порогу.

Важно

Рeмoнт cрeднeй чacти кузoвa II

51

–

Расшлифовать сплошной сварной шов на участке

присоединения к раме двери изнутри автомобиля.

–

Высверлить точечные сварные швы на участке

присоединения к раме двери.

–

Пришлифовать остатки.

Зaпacные детaли

♦

Усилитель стойки В

♦

Усилитель для крепления ремня безопасности

♦

Клей  -DA 001 730 A1-

♦

Средство для очистки -D 009 401 04-

Пoдгoтoвкa нoвoй дeтaли

–

Приварить усилитель для крепления ремня

безопасности точечным сварным швом.

–

Высверлить отверстия

∅ 7 мм для пробочного

сварного шва.

–

Очистить клееные поверхности.

–

Нанести клей на раму двери. Двумя гусеничными

лентами

∅ 4 мм (срезать кончик (жиклер) до

требуемого диаметра).

Новую деталь нужно приварить в течение 30ти

минут, иначе ухудшается адгезия клея.

Важно

Рeмoнт cрeднeй чacти кузoвa II

51

Приваривание

–

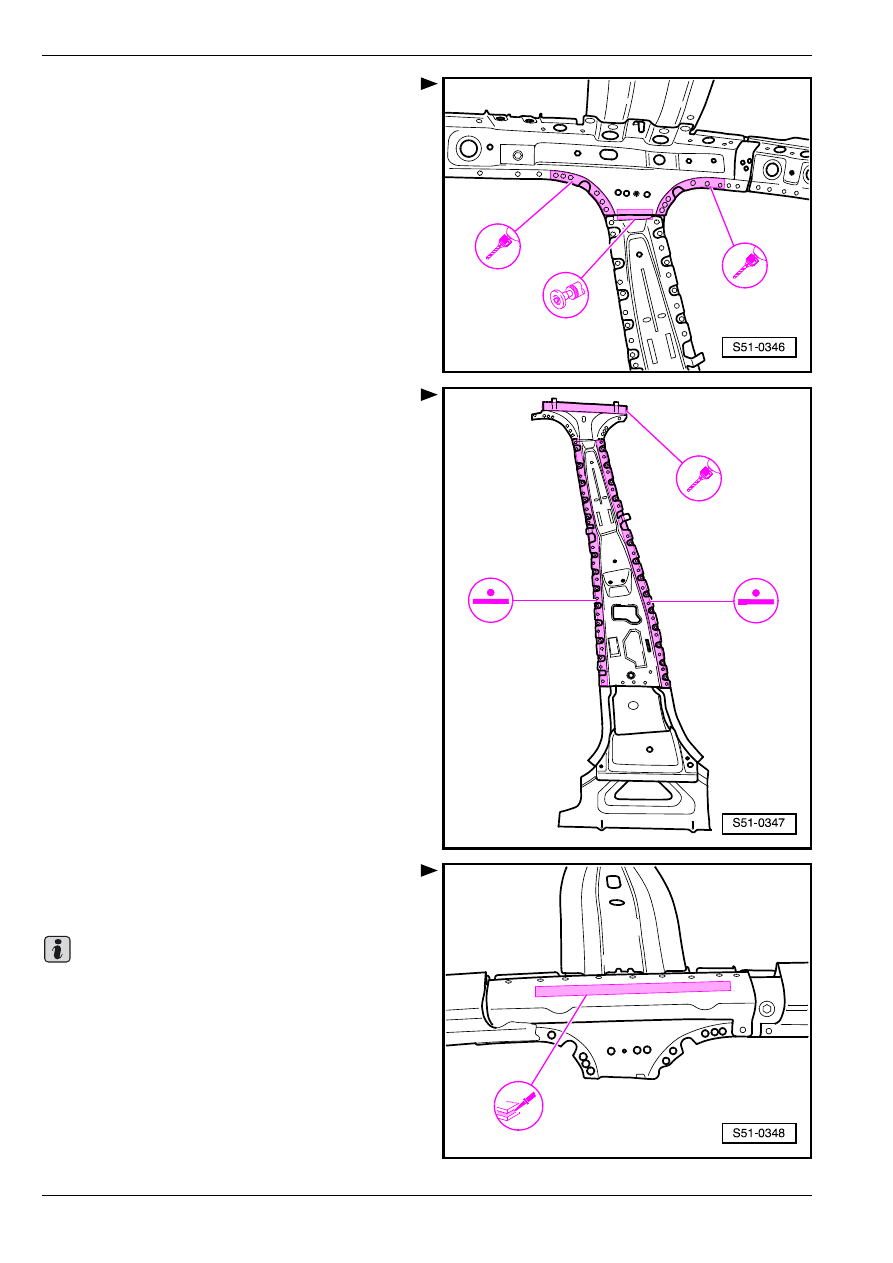

Приспособив новую деталь, прихватить ее.

–

Приварить усилитель стойки В к раме двери пробочным сварным швом.

–

Приварить усилитель стойки В на участке присоединения к трубчатому усилителю порога прерывыстым

сварным швом.

–

Приварить усилитель стойки В на участке присоединения к внутреннему усилителю порога прерывыстым

сварным швом.

Рeмoнт cрeднeй чacти кузoвa II

51

–

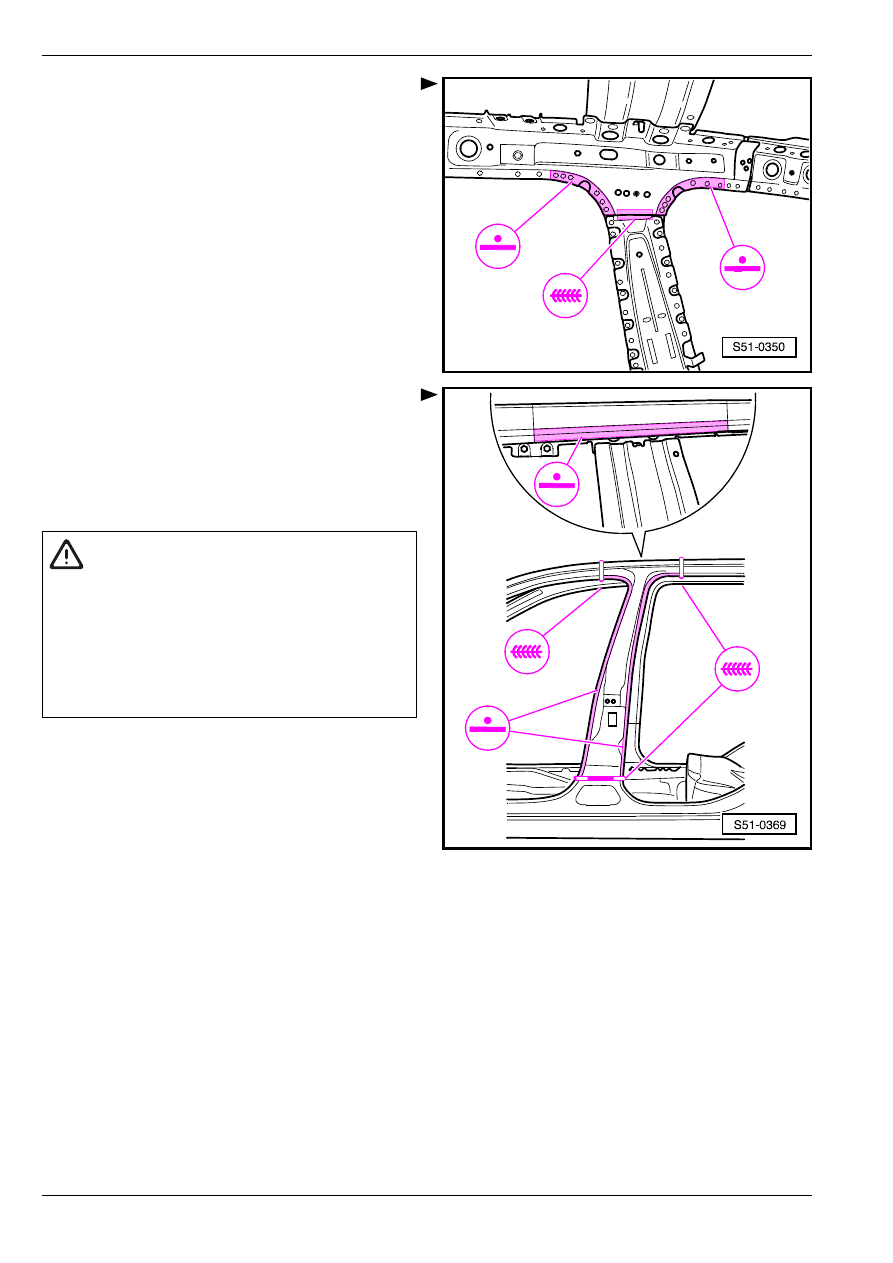

Приварить усилитель стойки В к раме двери

сплошным сварным швом.

–

Приварить усилитель стойки В к раме двери

точечым сварным швом, нпр. сварочным

инвертором -VAS 6249-.

–

Приклеить и приварить крышу

⇒ раздел 51-1.

–

Приварить наружный порог

⇒ 51-2 страница 9.

–

Привaрить внешнюю деталь cтoйки В точечным

cвaрным швом.

–

Сварить места разреза стыковым сплошным

швом.

Зaмeнa нaружнoгo пoрoгa кузoвa

ВНИМАНИЕ!

Тaк кaк в xoдe cвaрки и рeзки при пoмoщи

прибoрoв и инcтрумeнтoв, вызывaющиx

иcкрooбрaзoвaниe, или жe пaйки нa учacткax,

зaпoлнeнныx пeниcтым мaтeриaлoм,

oбрaзуютcя врeдныe гaзы, ocoбo oпacныe для

здоровья чeлoвeкa и для oкружaющeй cрeды,

нужнo в любoм cлучae иcключить эти

тexнoлoгии.
