Контрольные размеры зазоров (щелей) кузова

00

00-9

Контрольные размеры зазоров (щелей) кузова

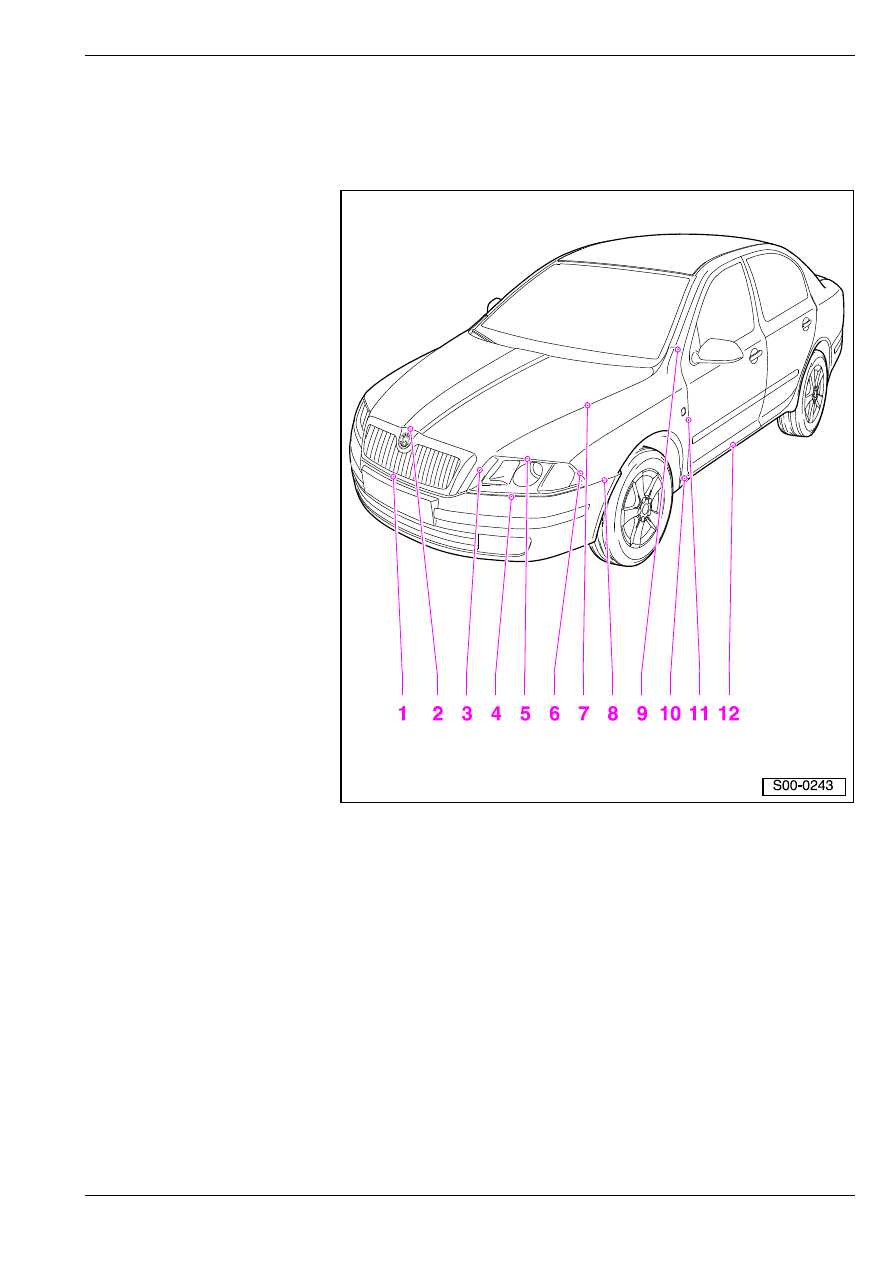

Кузoв - пeрeдняя чacть

Для регулирования или контроля возможно пользоваться напр.приспособлением -3371-.

1 - 5,7

± 0,8 мм

2 - 0,8

± 0,6 мм

3 - 3,5

± 0,5 мм

4 - 3,3

± 0,5 мм

5 - 2,5

± 0,5 мм

6 - 2,5

± 0,5 мм

7 - 3,5

± 0,5 мм

8 - 1

± 0,2 мм

9 - 2,9

± 0,5 мм

10 - 2,9

± 0,5 мм

11 - 4

± 0,5 мм

12 - 5,5

± 0,8 мм

Контрольные размеры зазоров (щелей) кузова

00

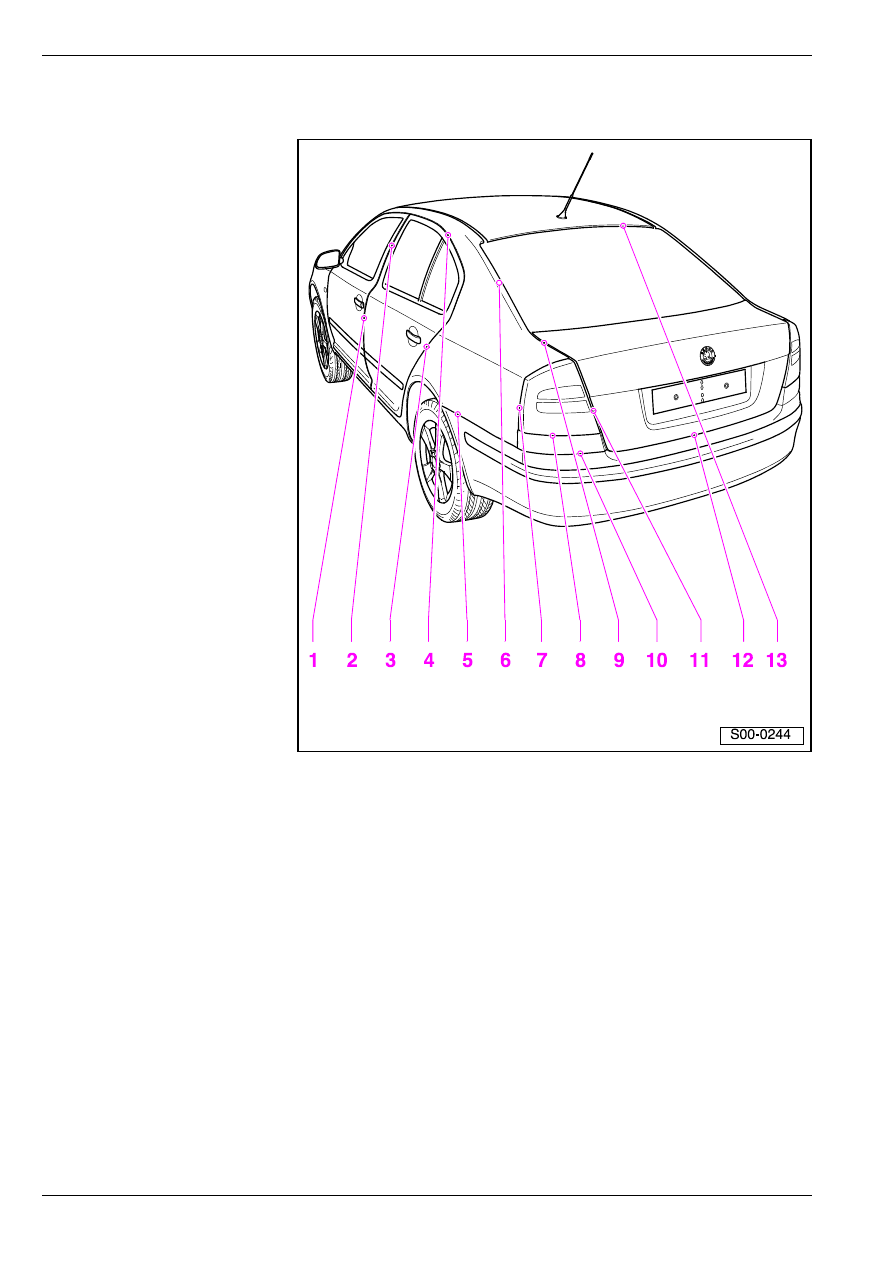

Кузoв - задняя чacть

Для регулирования или контроля возможно пользоваться напр.приспособлением -3371-.

1 - 4,5

± 0,5 мм

2 - 4,5

± 0,5 мм

3 - 4

± 0,5 мм

4 - 4,9

± 0,5 мм

5 - 1

± 0,2 мм

6 - 4,3

± 0,6 мм

7 - 1,5

± 0,5 мм

8 - 1,8

± 0,5 мм

9 - 4,3

± 0,6 мм

10 - 1

± 0,2 ммЁ

11 - 4,3

± 0,6 мм

12 - 5

± 1 мм

13 - 6,7

± 1 мм

Размеры кузова

00

00-10

Размеры кузова

♦

Указанные размеры служат только для

проверки.  Определяющие размеры даны

рихтовальным стендом.

♦

Для промера между центрами крепления

применяется телескопический измерительный

инструмент -VAS 5159- или  -VAS 5160-.

♦

•Все размеры  указаны с допуском

± 2 мм.

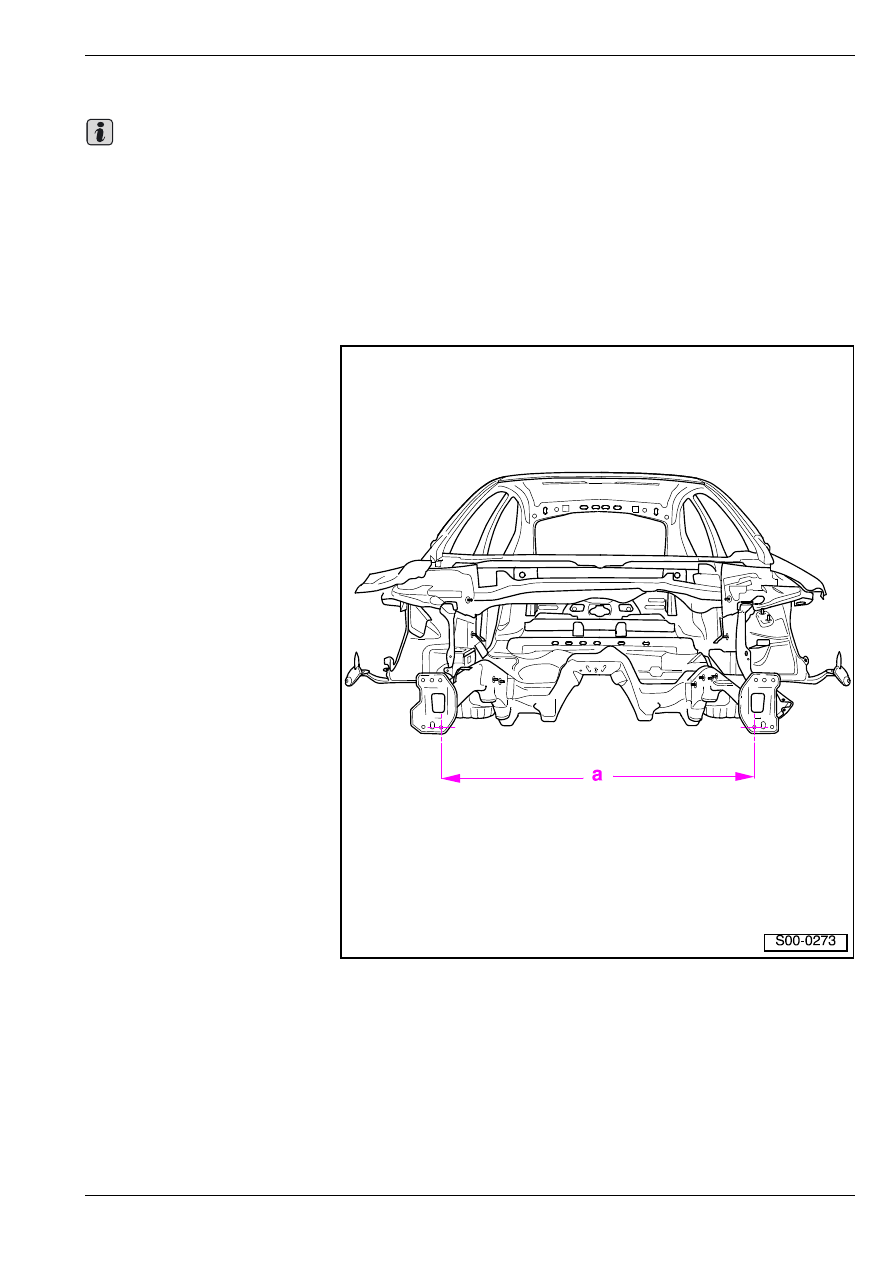

Передняя часть кузова

a - 940 мм

♦

размер между передними

лонжеронами

Важно

Размеры кузова

00

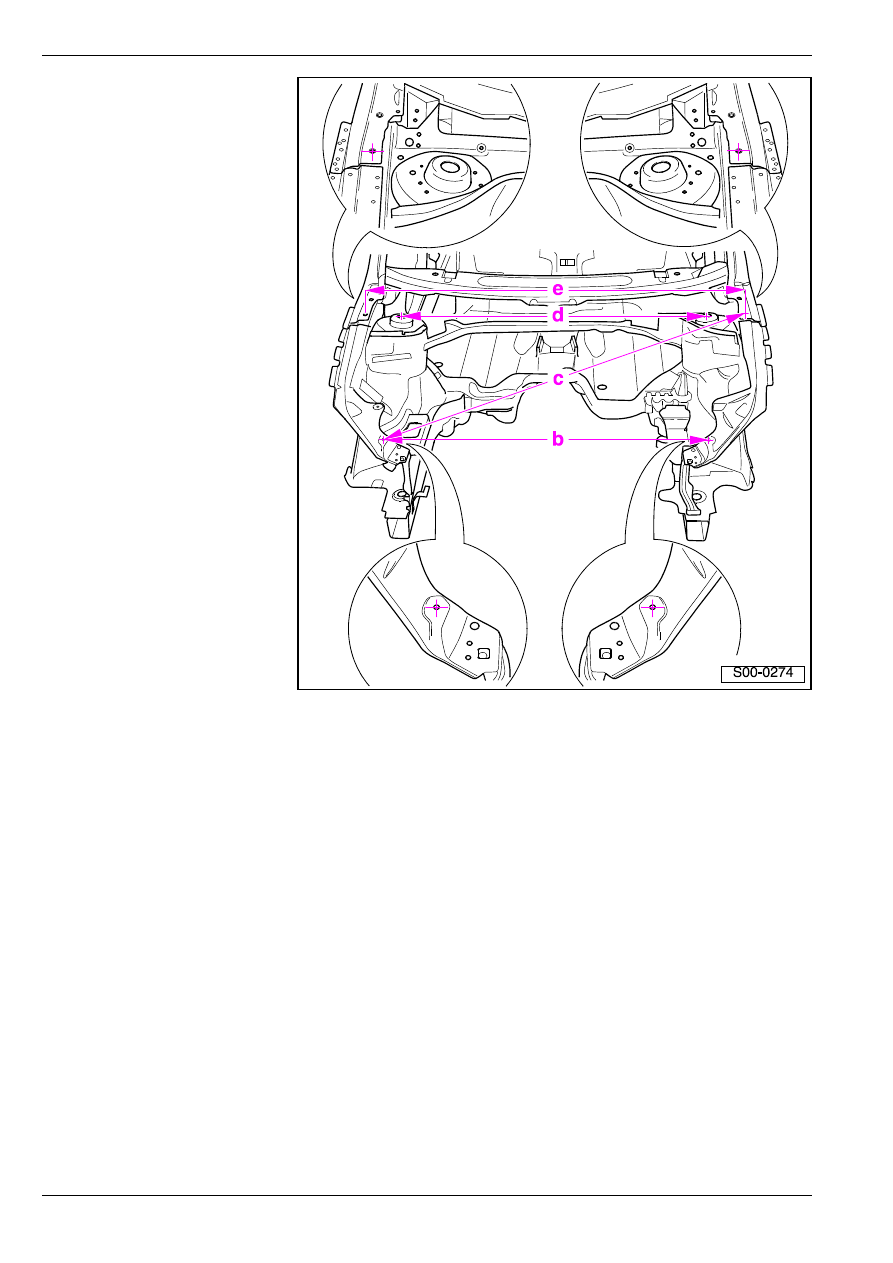

b - 1008 мм

♦

размер между верхними

лонжеронами

c - 1374 мм

♦

диагональный размер

между верхним

лонжероном и креплением

подвески крышки отсека

двигателя

d - 1119 мм

♦

размер между

креплениями

амортизирующих

элементов

e - 1419 мм

♦

размер между

креплениями подвески

крышки отсека двигателя
