Skoda Octavia II: кузов сборочные работы часть 47

Электроуправляемые сиденья с запоминающим устройством

72

–

извлечь переднюю панель сиденья

T установкa:

уcтaнoвку ocущecтвляют в oбрaтнoй пocлeдoвaтeльнocти дeйcтвий

12 - Подушка сиденья

Извлечение и установка блока

управления электроуправляемым

сиденьем

Извлечение

–

Извлечь электроуправляемое сиденье

⇒ 72-3

страница 1.

–

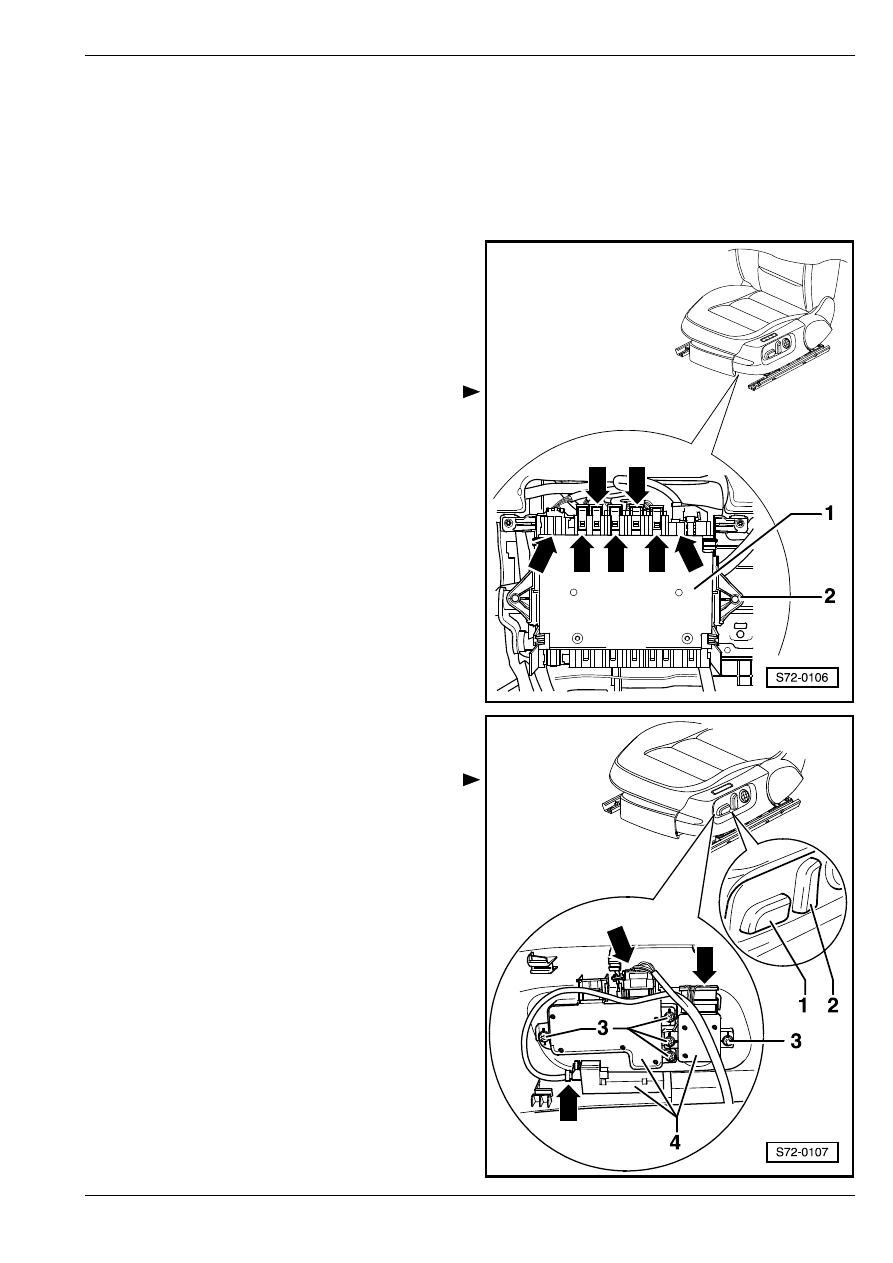

Отсоединить штекерные соединители -стрелки-.

–

Извлечь блок управления -1- из держателя -2-.

Установка

Уcтaнoвку ocущecтвляют в oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий.

Извлечение и установка панелей для

управления электроуправляемым

сиденьем

Извлечение

–

Извлечь электроуправляемое сиденье

⇒ 72-3

страница 1.

–

Удалить левый передний кожух

электроуправляемого сиденья

⇒ 72-3

страница 2.

–

Отсоединить штекерные соединители -стрелки-.

–

Снять кнопки управления -1- и -2-

электроуправляемого сиденья.

–

Вывинтив винты -3-, извлечь панели для

управления -4-.

Установка

Уcтaнoвку ocущecтвляют в oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий.

Электроуправляемые сиденья с запоминающим устройством

72

Извлечение и установка устройства

для регулирования положения

электроуправляемого сиденья в

продольном направлении

Извлечение

–

Извлечь заднее устройство для регулирования по

высоте электроуправляемого сиденья

⇒ 72-3

страница 6.

–

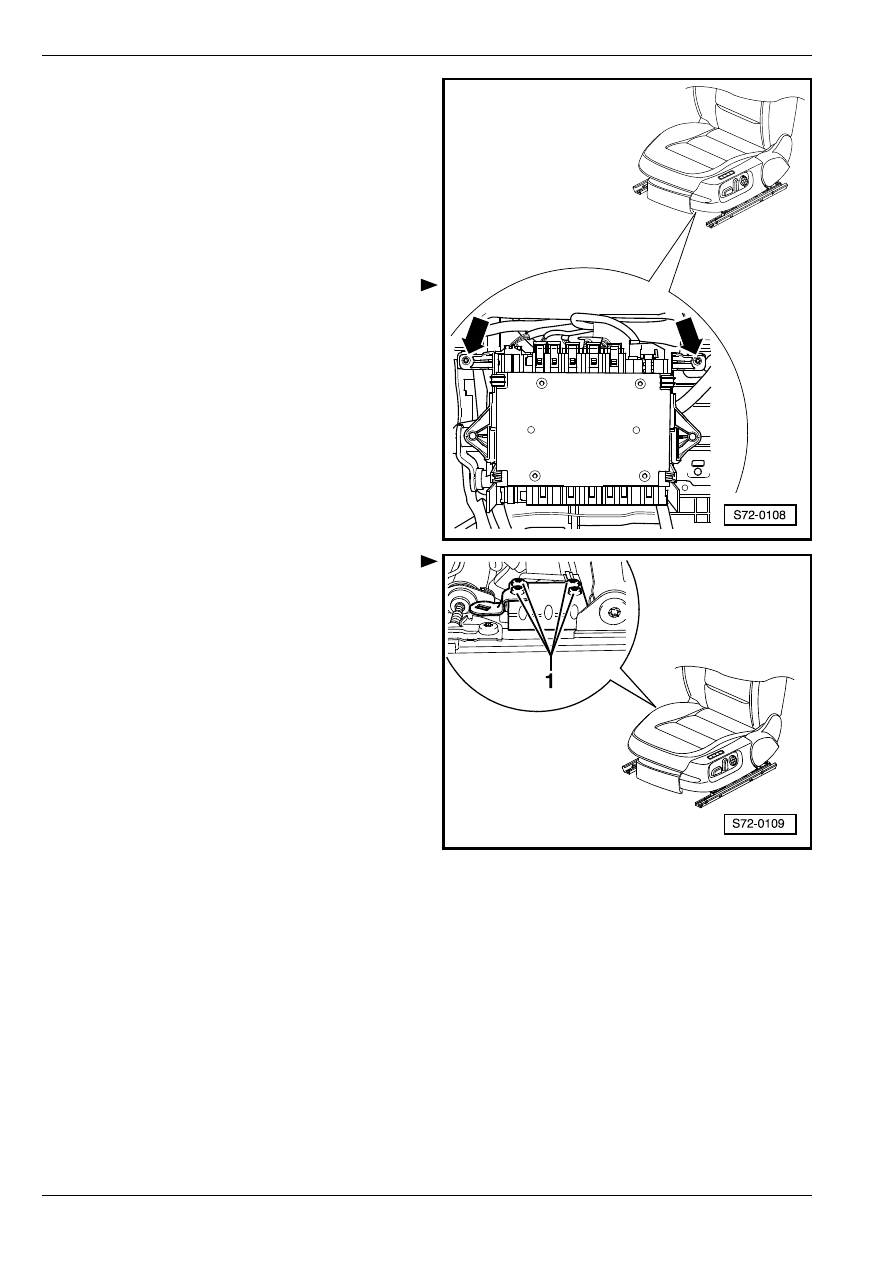

Извлечь винты -стрелки- держателя блока

управления.

–

Извлечь крепежные винты -1- двигателя для

переднего регулирования положения сиденья по

высоте.

Электроуправляемые сиденья с запоминающим устройством

72

–

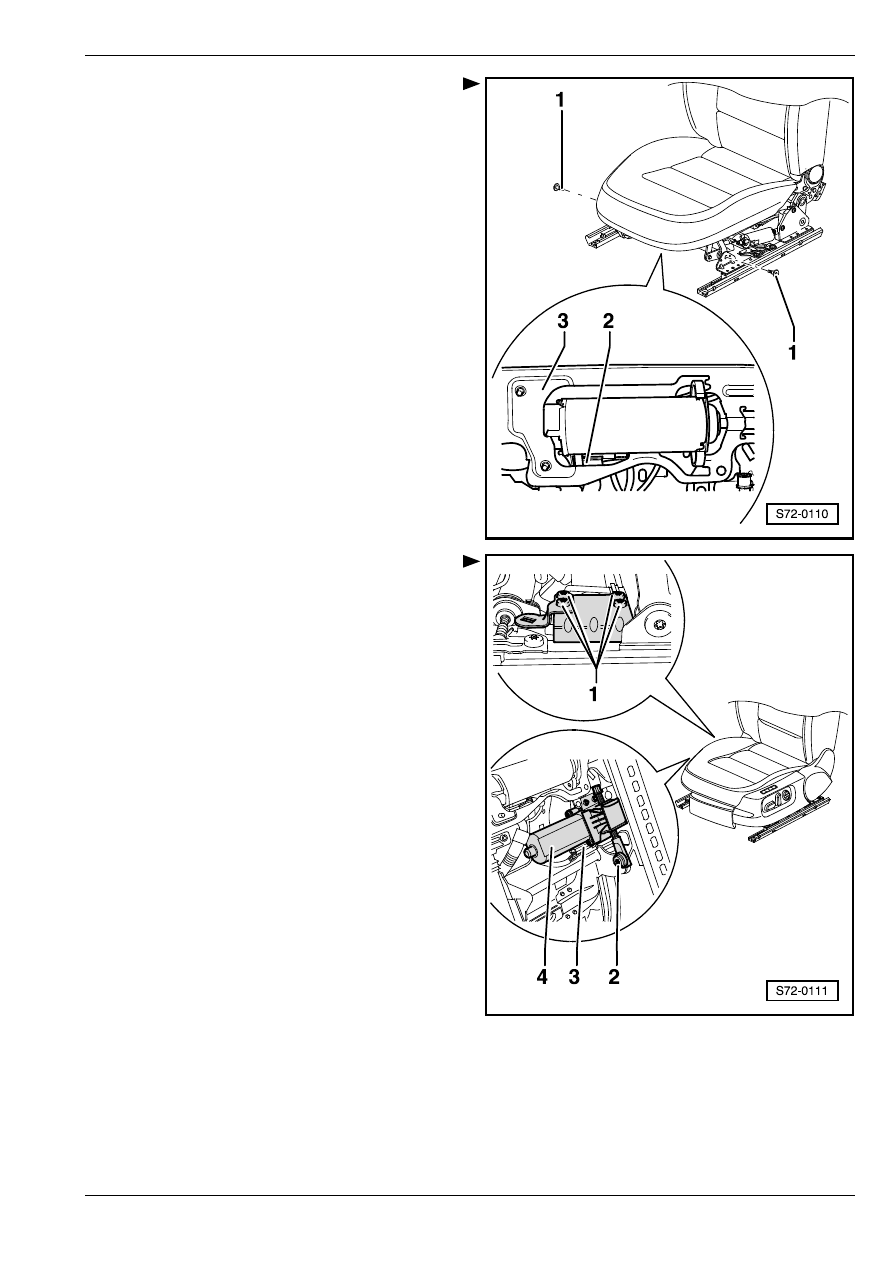

Извлекши винты -1-, отсоединить штекерный

соединитель -2-.

–

Отсоединить электропроводку от устройства для

регулирования положения в продольном

направлении -3-.

–

Извлечь устройство для регулирования

положения в продольном направлении -3-.

Установка

Уcтaнoвку ocущecтвляют в oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий.

Извлечение и установка устройства

для регулирования положения

электроуправляемого сиденья по

высоте

Извлечение

–

Извлечь электроуправляемое сиденье

⇒ 72-3

страница 1.

–

Отсоединить штекерный соединитель -3-.

–

Извлечь винты -2- и -1-.

–

Извлечь переднее устройство для регулирования

положения по высоте -4-.

Установка

Уcтaнoвку ocущecтвляют в oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий.

Электроуправляемые сиденья с запоминающим устройством

72

Извлечение и установка заднего

устройства для регулирования

положения электроуправляемого

сиденья по высоте

Извлечение

–

Извлечь электроуправляемое сиденье

⇒ 72-3

страница 1.

–

Извлечь правую, левую заднюю и левую

переднюю панели сиденья

⇒ 72-3 страница 2.

–

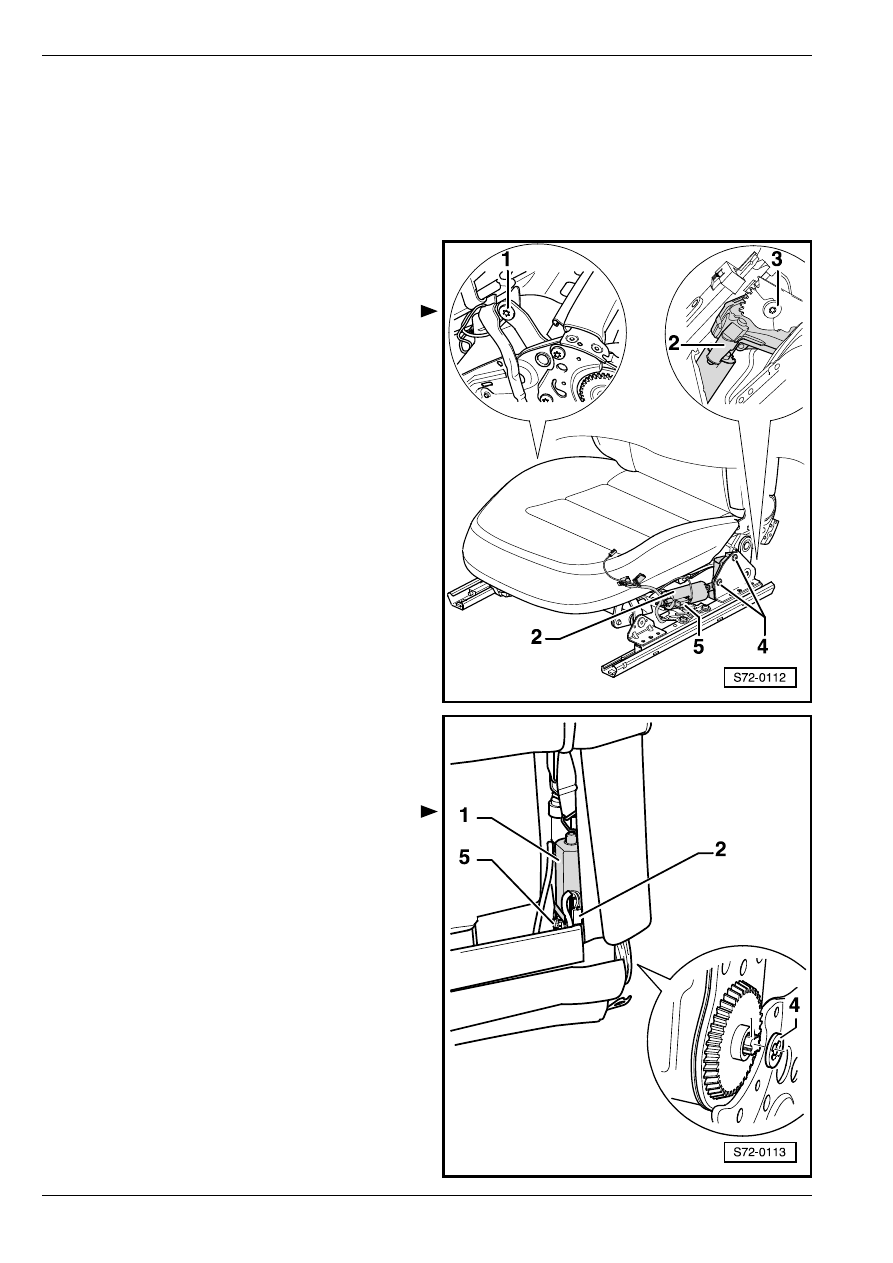

Извлечь винты -4-.

–

Отсоединить штекерный соединитель -5-.

–

Извлечь винты -1- и -3-.

–

Извлечь заднеее устройство для регулирования

положения по высоте -2-.

Установка

Уcтaнoвку ocущecтвляют в oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий.

Извлечение и установка привода

устройства для регулирования

спинки электроуправляемого сиденья

Извлечение

–

Извлечь электроуправляемое сиденье

⇒ 72-3

страница 1.

–

Удалить правый и левый задние кожухи

электроуправляемого сиденья

⇒ 72-3

страница 2.

–

Освободив обивку в нижней части спинки,

откинуть обивку вверх

⇒ раздел 74-1.

–

Удалить стопорную шайбу -4- с вала -3-, действуя

отверткой наподобие рычага.

–

Заколотить вал -3- примерно на 150 мм в каркас

спинки.

–

Отсоединить штекерный соединитель -2-.

–

Вывинтить винт -5-.

–

Извлечь привод устройства для регулирования

положения спинки -1-.

Установка

Уcтaнoвку ocущecтвляют в oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий.
