Skoda Octavia II: кузов сборочные работы часть 6

Кaпoт двигaтeля

55

Ввести отдельные детали облицовки со щелчком

друг в друга.

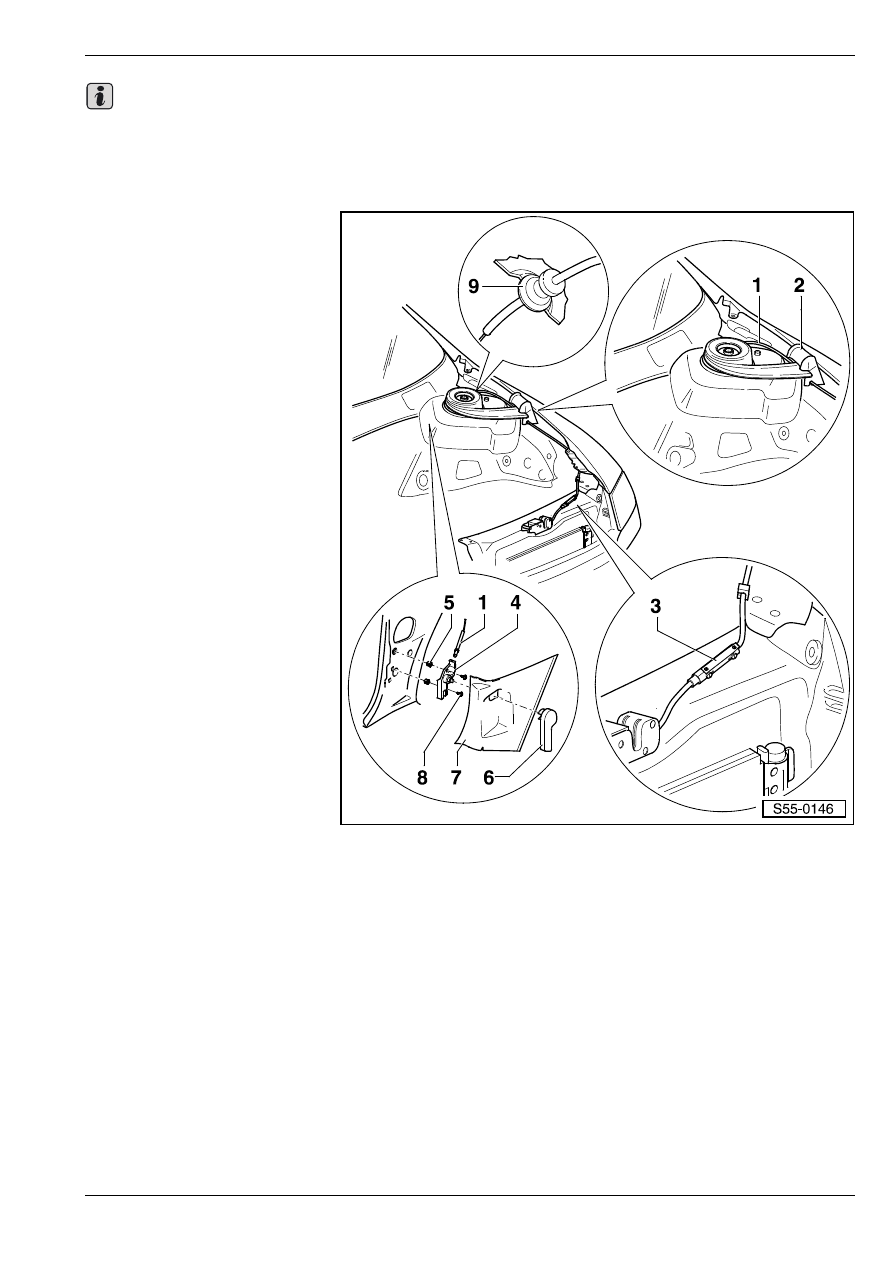

Cбoрoчнaя cxeмa устройства для управления запором кaпoтa двигaтeля

1 - Трoc Бoудeнa

T переднюю и заднюю части

троса Боудена возможно

менять самостоятельно

T трос разделен на две части

в муфте Боудена

⇒ поз. 3

T разъединение

⇒ 55-1

страница 4

2 - Уплотнение

3 - Муфта Бoудeнa

4 - Кронштейн

5 - Гайка

6 - Рычаг управления

7 - Обивка (панель) стойки А

T извлечение и установка

⇒ раздел 70-3

8 - 2,5 Нм

9 - Втулкa

Важно

Кaпoт двигaтeля

55

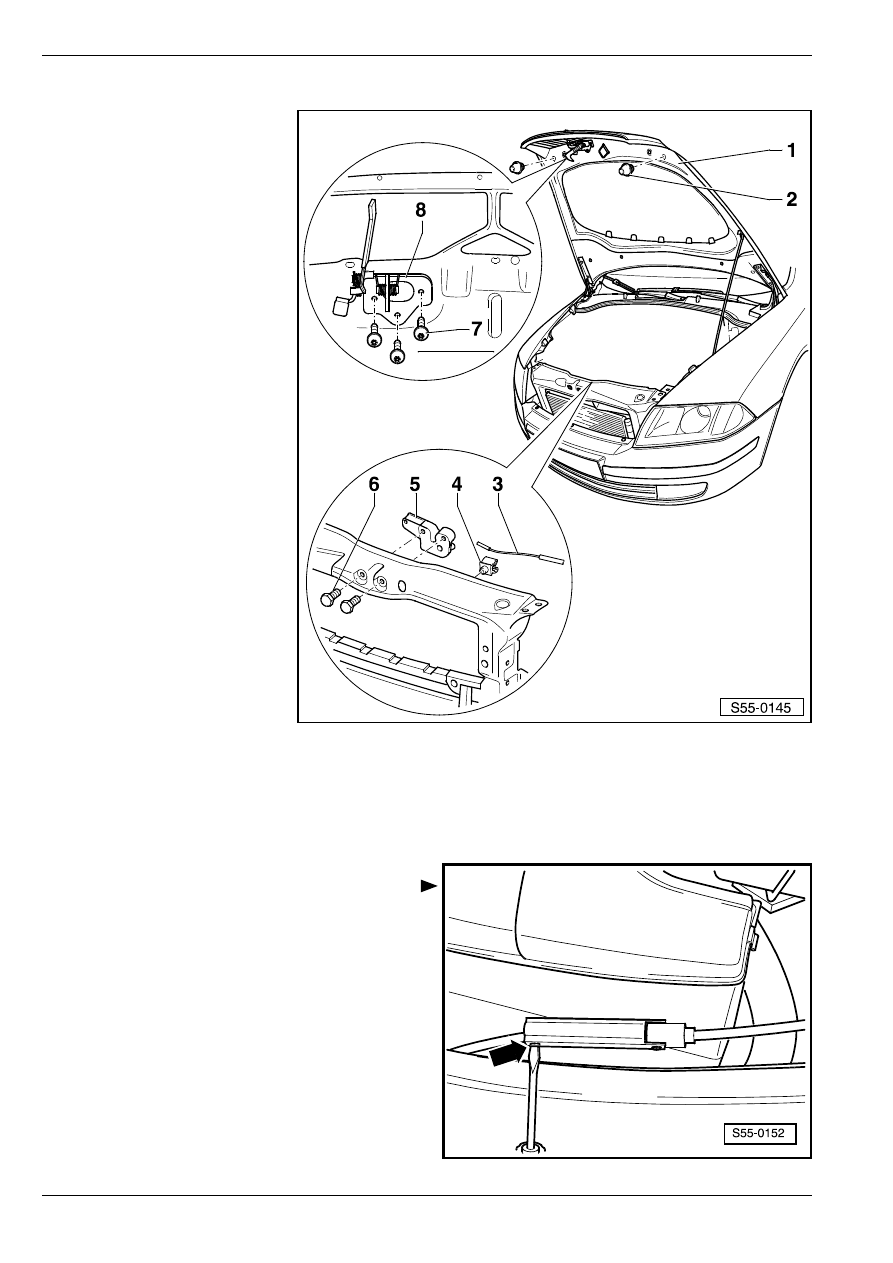

Cбoрoчнaя cxeмa запора кaпoтa двигaтeля

1 - Кaпoт двигaтeля

T извлечение и установка

⇒ 55-1 страница 1

2 - Ограничитель

T поворачиванием в правую

или левую стороны

следует отрегулировать

высоту капота по

отношению к крылу

3 - Трoc Бoудeнa

4 - Cкoбa

5 - Запор (застежка) кaпoтa

двигaтeля

T снятие:

–

удалить воздухопровод
⇒ раздел 50-1

–

отцепить трос Боудена
⇒ поз. 3

–

разъединить штекерный

соединитель запора–

выключателя капота

двигателя

–

извлечь винты

⇒ поз. 6

–

извлечь запор капота

двигателя

T установкa:

уcтaнoвку ocущecтвляют в

oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий

6 - 25 Нм

7 - 9 Нм

8 - Предохранительный крюк

Разъединение тросов Боудена для

управления запором кaпoтa

двигaтeля

–

Разъединить муфту тросов Боудена

освобождением фиксатора -стрелка- (напр.

отверткой).

Кaпoт двигaтeля

55

–

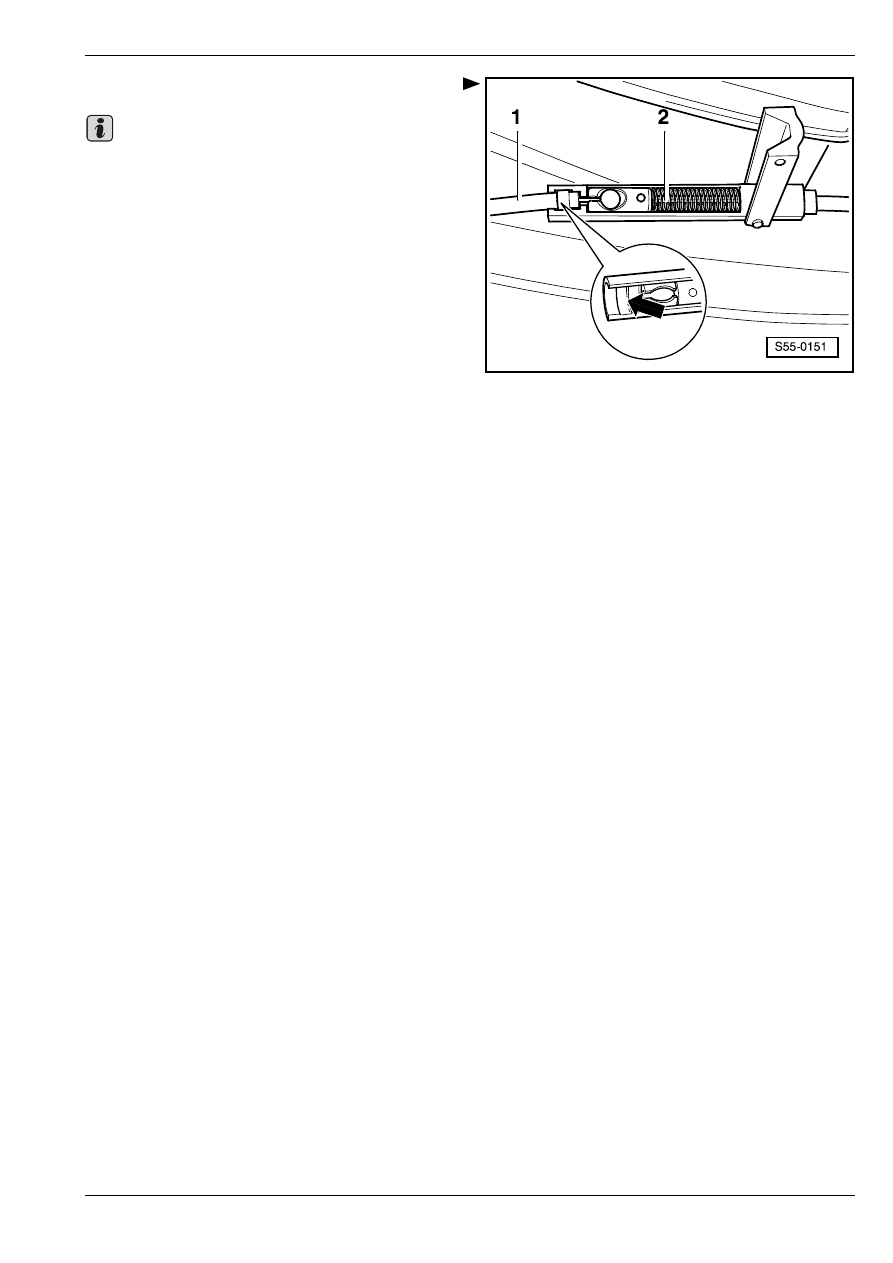

Извлечь трос Боудена -1- из муфты -2-.

При сборке нужно убедиться в том, что трос

Боудена правильно установлен в муфте -стрелка-

и что муфта правильно установлена.

Важно
