Извлeчeниe и уcтaнoвкa карданнoгo вaлa

39

39-4

Извлeчeниe и уcтaнoвкa

карданнoгo вaлa

Извлечение

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Уcтрoйcтвo для cнятия и уcтaнoвки двигaтeля и

кoрoбки пeрeдaч -V.A.G 1383A-

♦

Гаечный ключ с тарированным моментом затяжки

♦

Работы на карданном валу следовало бы

осуществлять только на двухплунжерном

подъемнике.

♦

Перед тем как приступить к установке,

следует пометить взаимоположение всех

деталей. Обратную сборку следует

осуществлять в одинаковом положении, иначе

может повредиться вследствие большого

дисбаланса установка вала в подшипниках и

могут появиться мешающиое звуки.

♦

Не перегибать карданный вал, хранить и

транспортировать его всегда натянутым.

–

Удалить полностью систему выпуска

ОГ

⇒ Соответствующий двигатель; Рем.гр. 26.

–

Подпереть карданный вал уcтрoйcтвoм для

cнятия и уcтaнoвки двигaтeля и кoрoбки пeрeдaч

-V.A.G 1383A- (в качестве приспособления

воспользоваться напр. деревянным клином).

–

Отвинтить тeплoзaщитный кожух.

–

После удаления теплозащитного кожуха

привинтить обратно среднюю установку

карданного вала.

–

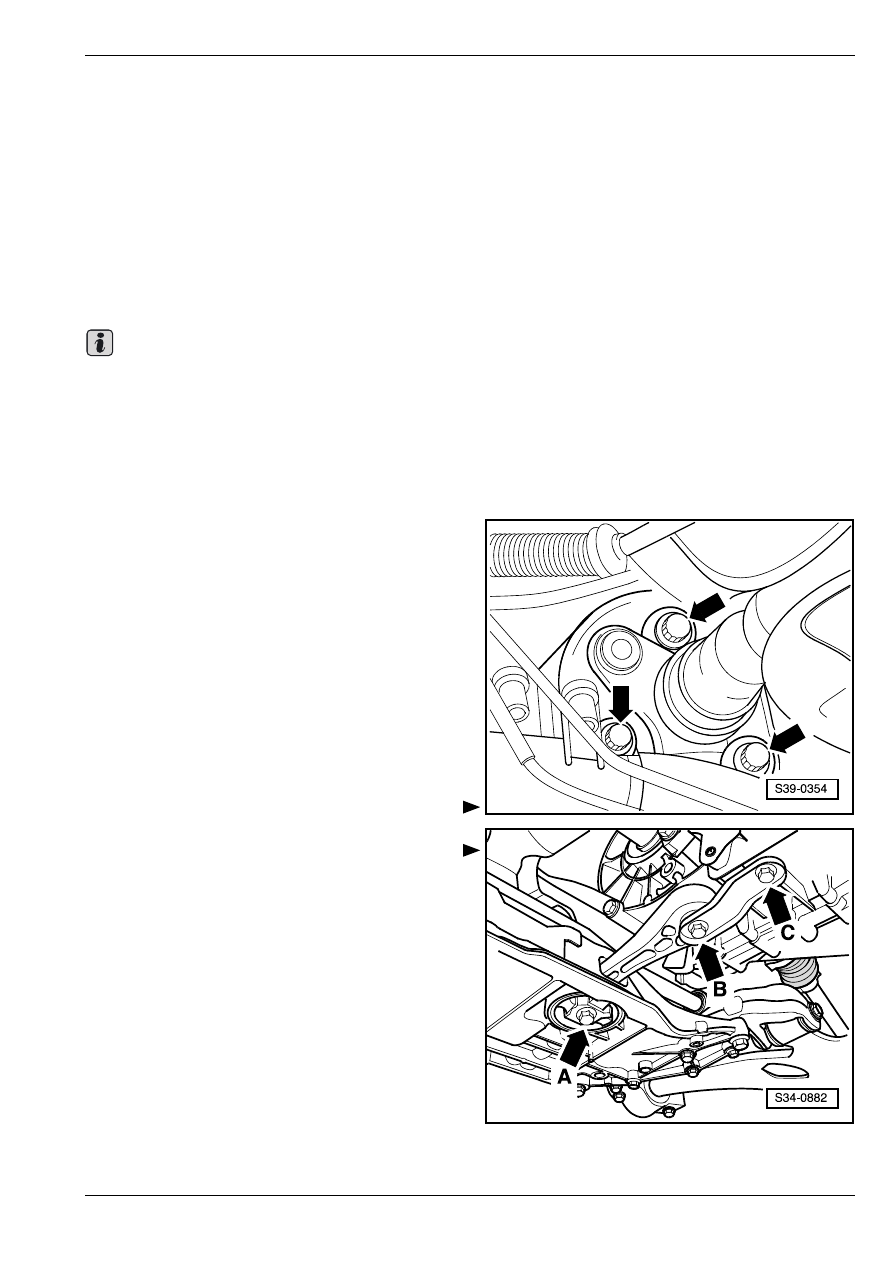

Отвинтить карданный вал от коробки передач с

конической передачей -стрелки-.

–

Удалить кaчaтeльную oпoру -стрелки А, В и С-.

Важно

Извлeчeниe и уcтaнoвкa карданнoгo вaлa

39

–

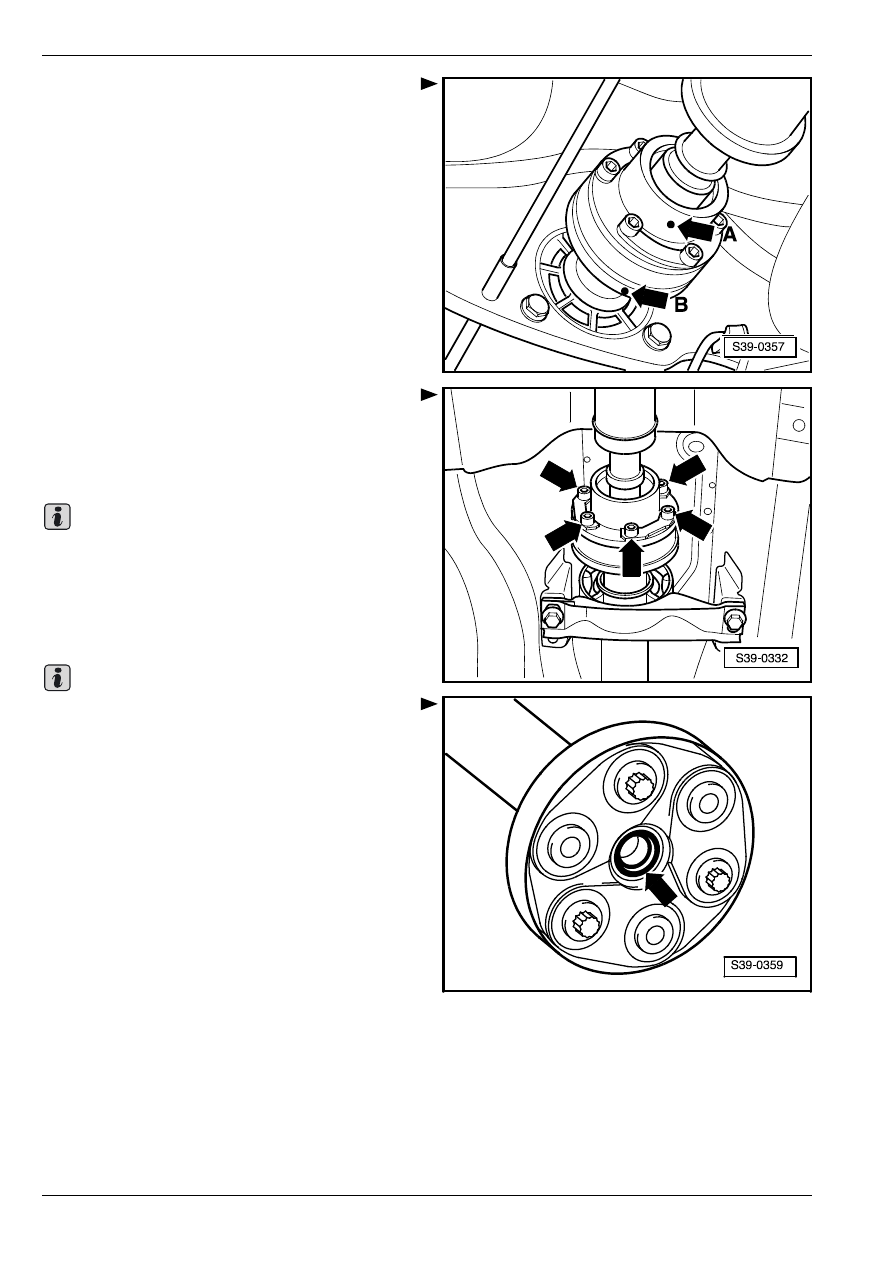

Проверить, имеются ли отметки на шарнире

равных угловых скоростей/карданном валу

-стрелки А и В-. Если их нет, то нужно пометить их

краской.

–

Отсоединить переднюю часть карданного вала от

задней части карданного вала -стрелки-.

–

Отжав переднюю часть карданного вала вперед,

откинуть ее из фланца задней части карданного

вала.

Во время откидывания проследить, чтобы

передняя труба карданного вала наклонялась вниз

как можно меньше.

–

Снять осторожно переднюю часть карданного

вала с центрирующей цапфы.

Нельзя, чтобы повредилось уплотнительное

кольцо -стрелка- во фланце карданного вала.

Важно

Важно

Извлeчeниe и уcтaнoвкa карданнoгo вaлa

39

–

Снять карданный вал в горизонтальном

положении с центрирующей цапфы.

–

Откинув переднюю часть карданного вала по

направлению вниз, снять ее.

–

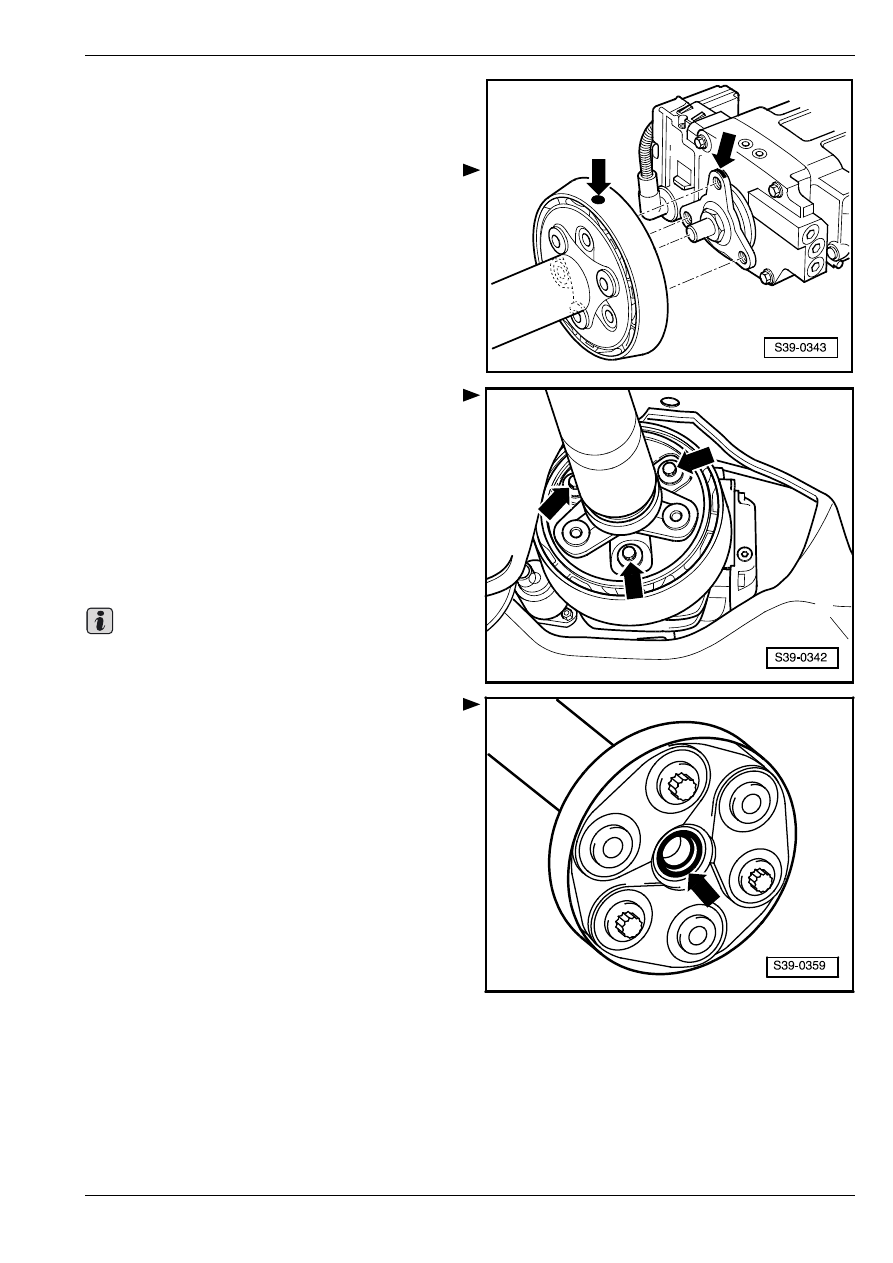

Проверить наличие на диске шарнира и на

фланце сцепления “Haldex“ отметки (цветной

точки) -стрелки-. В отрицательном случае

отметить взаимоположение диска шарнира и

фланца на сцеплении “Haldex“ -стрелки-.

–

Отвинтить заднюю часть карданного вала с

диском шарнира и гасителем колебаний от

главной передачи заднего моста -стрелки-.

–

Отвинтить среднюю установку карданного вала от

автомобиля -стрелки-.

–

Снять осторожно заднюю часть карданного вала с

центрирующей цапфы.

♦

Во время установки не перекосить карданный

вал, а снять его в горизонтальном положении с

центрирующей цапфы.

♦

Нельзя, чтобы повредилось уплотнительное

кольцо в центрирующей втулке -стрелка-.

Диск шарнира и гаситель колебаний нельзя отделить

друг от друга.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

При обратной сборке карданного вала необходимо

установить все взаимно помеченные детали в

одинаковом положении.

Важно

Извлeчeниe и уcтaнoвкa карданнoгo вaлa

39

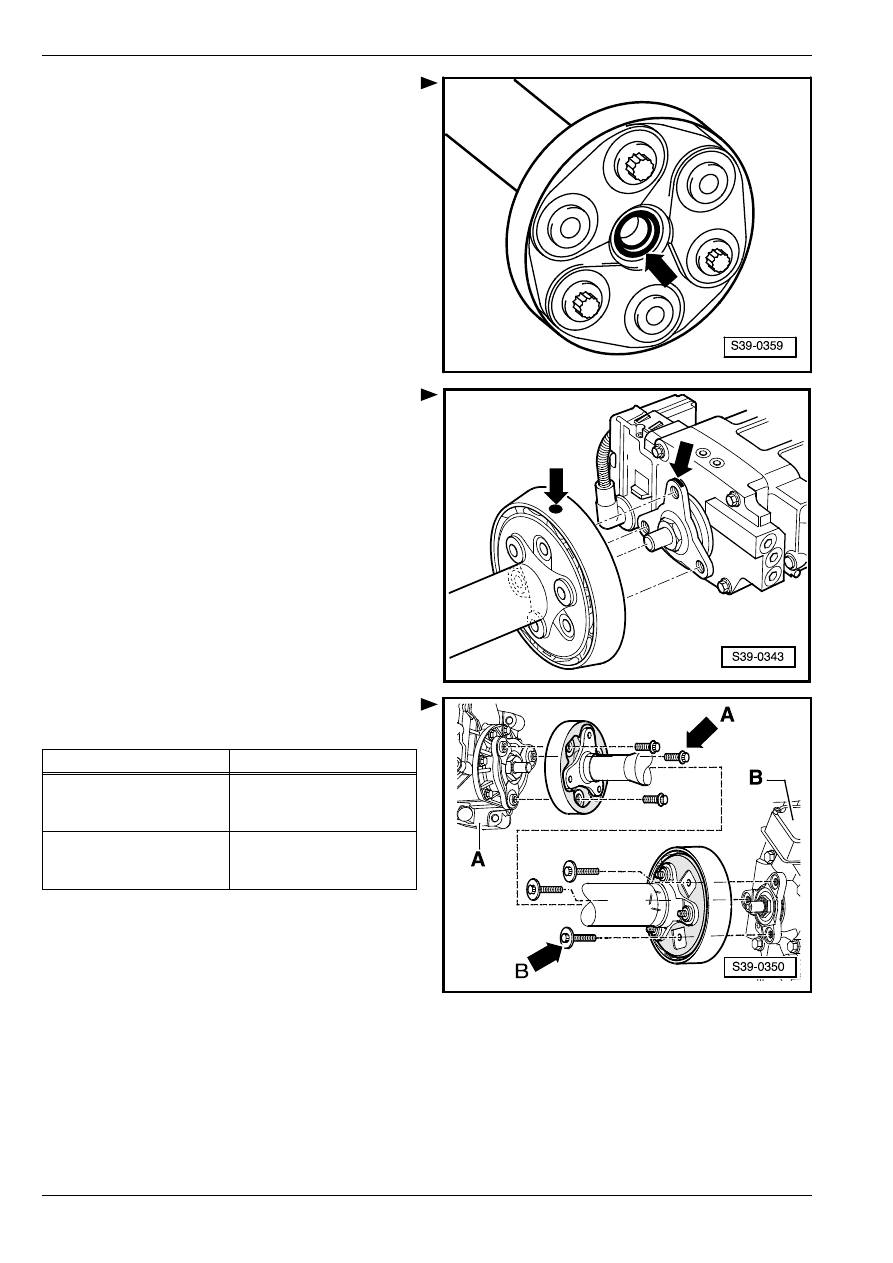

Нельзя, чтобы в ходе извлечения и установки

повредились уплотнительные кольца -стрелка- во

фланцах карданного вала. В случае повреждения

уплотнительных колец необходимо заменить

центрирующую втулку.

–

Насунуть карданный вал в горизонтальном

положении на соответствующую центрирующую

цапфу.

Пoлoжeниe для cбoрки:

Всегда три выдающиеся втулки на фланце коробки

передач или на фланце главной передачи заднего

моста и фланце карданного вала, соотв., входят в

фиксированное положение в отверстиях дисков

шарниров.

–

Установить карданный вал на фланец сцепления

“Haldex“ и на фланец коробки передач с

конической передачей таким образом, чтобы

отметки -стрелки- находились в одной плоскости

–

Соблюдать правильное место сборки различных

болтов с буртиком.

–

Встроить внутренний подшипник без зазора.

–

Выровнять среднюю установку в ее прорезях

таким образом, чтобы карданный вал и средняя

установка, соот., не устанавливались с

внутренним напряжением.

–

Затянуть среднюю установку только после

затяжки карданного вала.

Болт с

Мecтo сборки

малым буртиком

-стрелка А-

карданный вал на

главную передачу

переднего моста -A-

большим буртиком

-cтрeлка В-

Карданный вал на

главную передачу

заднего моста -В-
