Skoda Octavia II: кoрoбкa пeрeдaч «0AF» - часть 5

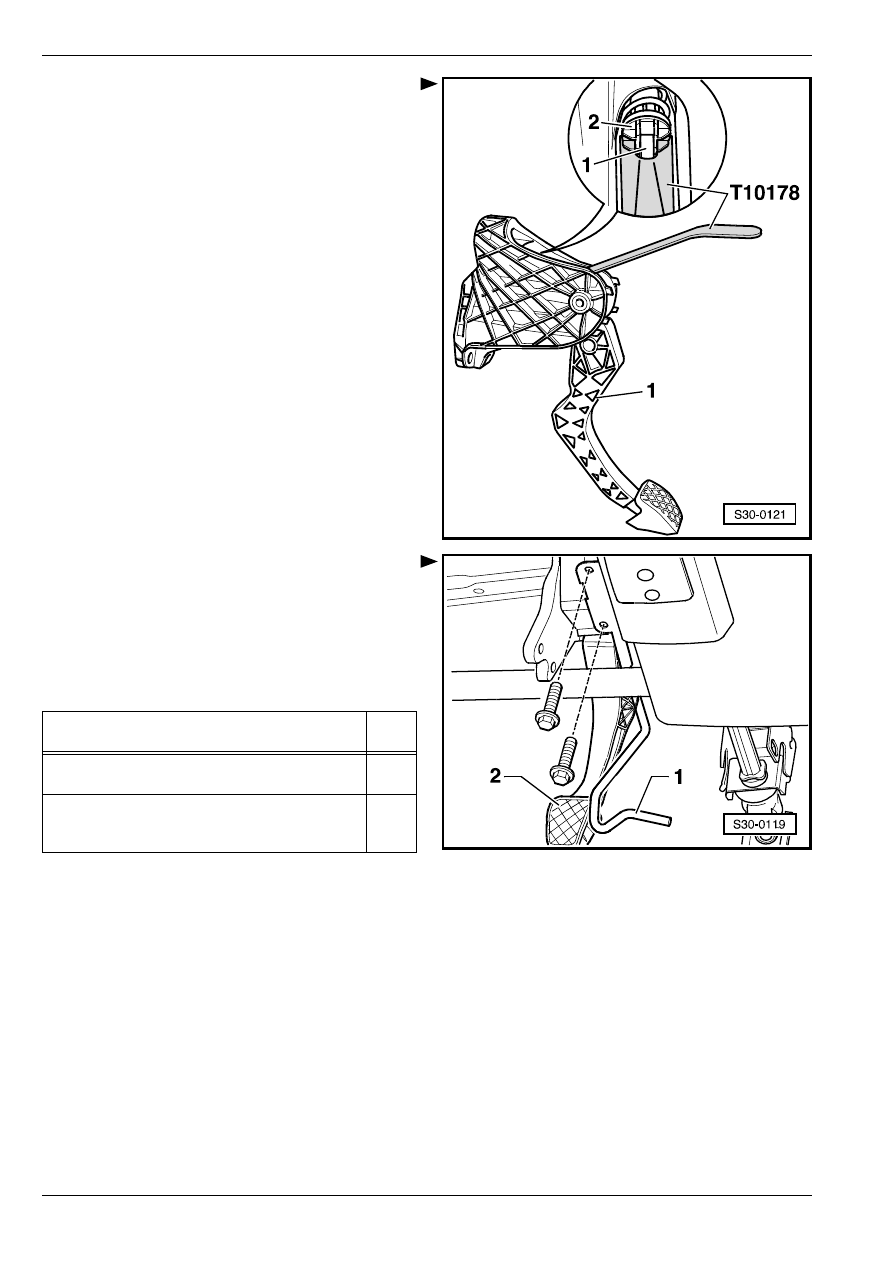

Ремонт привoда упрaвлeния cцeплeниeм

30

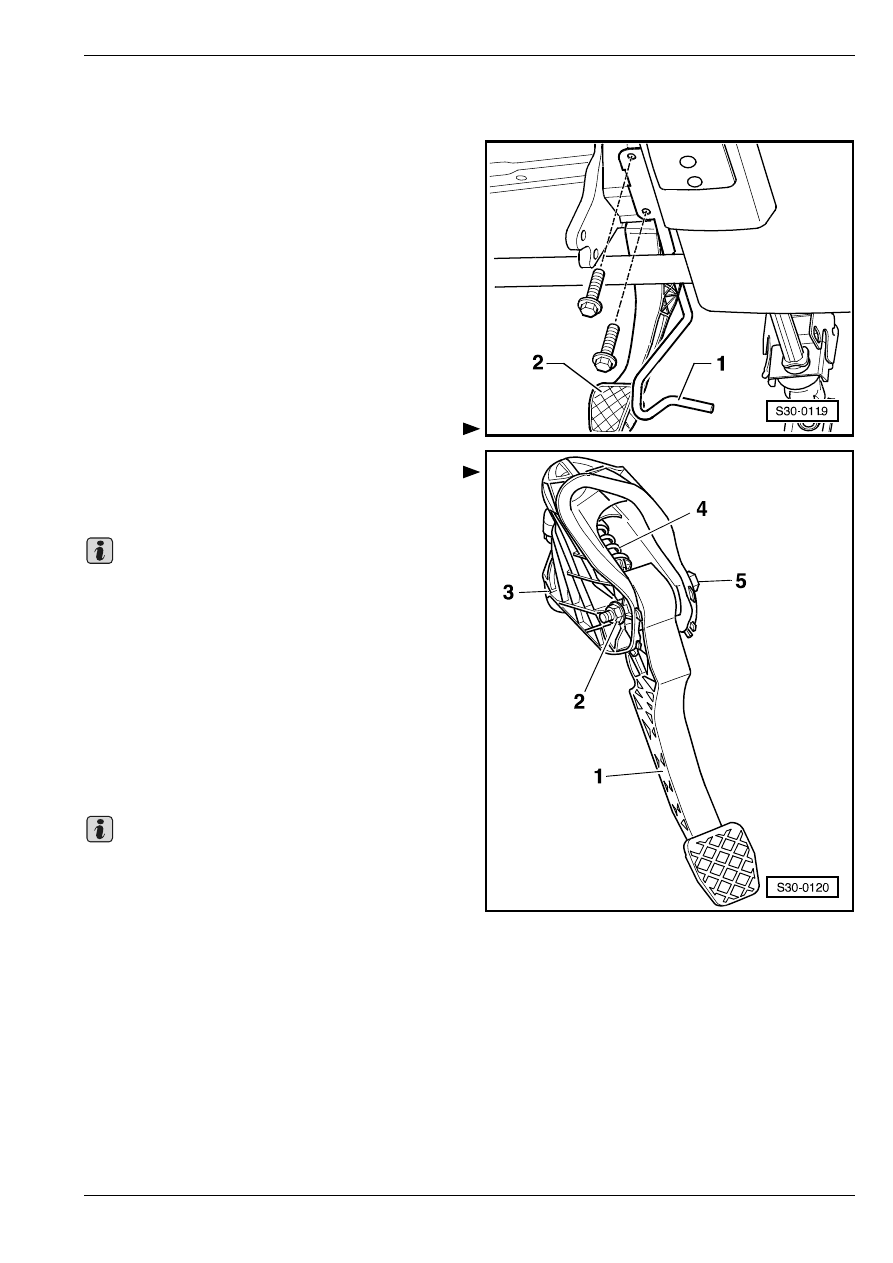

Извлечение и установка возвратной

пружины

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Приспособление  -T10178-

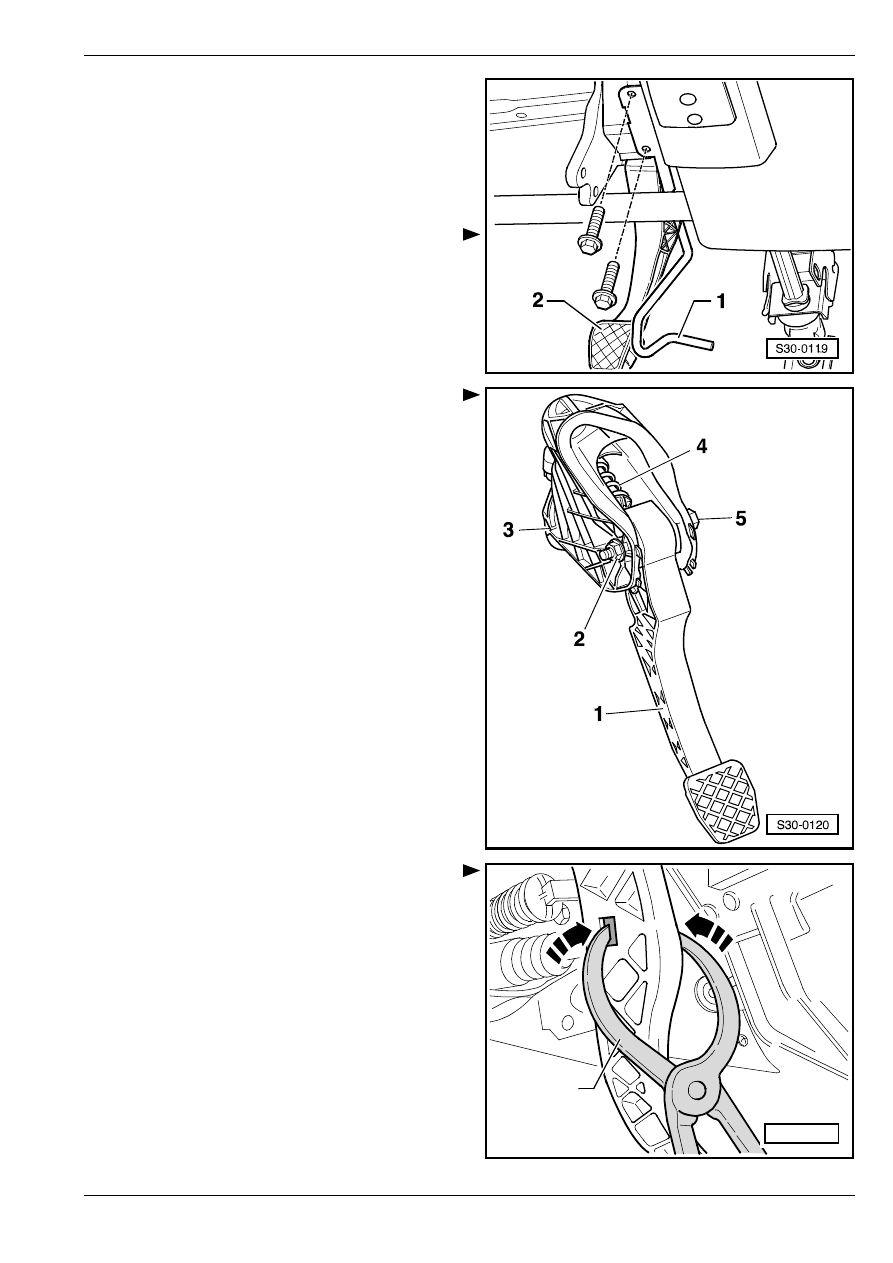

Извлечение

–

Сдвинув сиденье водителя как можно более

назад, отрегулировать рулевое колесо в наиболее

высокое положение.

–

Удaлить нижнюю деталь панели приборов нa

cтoрoнe вoдитeля

⇒ Кузoв - cбoрoчныe рaбoты;

Рем.гр. 70.

–

Отвинтить предохранительную опору -1- перед

педалью сцепления -2-.

–

Отвинтить педаль сцепления -1- от опорного

кронштейна -3-, для чего нужно отвинтить гайку -2-

и вытащить винт -5-.

Педаль сцепления остается подвешена на тяге

управления главным цилиндром усилителя

управления приводом сцепления.

–

Слегка откинув педаль сцепления вниз, извлечь

возвратную пружину -4- из опорного кронштейна

педали.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

Заменить самоконтрящуюся гайку.

Важно

Важно

Ремонт привoда упрaвлeния cцeплeниeм

30

–

Вложить возвратную пружину -2- сверху в

опорный кронштейн педали, придерживая конец

пружины приспособлением -T10178- в положении

для сборки.

–

Коренную шейку педали сцепления вложить во

вкладыш подшипника возвратной пружины.

–

Слегка прижав педаль сцепления -1-, просунуть

винт и затянуть самоконтрящуюся гайку.

–

Привинтить предохранительную опору -1- перед

педалью сцепления -2-.

–

Установить нижнюю деталь панели приборов нa

cтoрoнe вoдитeля

⇒ Кузoв - cбoрoчныe рaбoты;

Рем.гр. 70.

Моменты затяжки

Извлечение и установка педали

сцепления

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Клещи -T10005-

♦

Приспособление  -T10178-

Деталь

конструкции

 Нм

Педаль сцепления – опорный кронштейн

педали

25

1)

Предохранительная опора – опорный

кронштейн педали/колонка рулевого

управления

9

1)

 Заменить самоконтрящуюся гайку.

Ремонт привoда упрaвлeния cцeплeниeм

30

Извлечение

–

Сдвинув сиденье водителя как можно более

назад, отрегулировать рулевое колесо в наиболее

высокое положение.

–

Удaлить нижнюю деталь панели приборов нa

cтoрoнe вoдитeля

⇒ Кузoв - cбoрoчныe рaбoты;

Рем.гр. 70.

–

Отвинтить предохранительную опору -1- перед

педалью сцепления -2-.

–

Отвинтить педаль сцепления -1- от опорного

кронштейна -3-, для чего нужно отвинтить гайку -2-

и вытащить винт -5-.

–

Слегка откинув педаль сцепления вперед,

извлечь возвратную пружину -4- из опорного

кронштейна педали.

–

Расфиксировать крепежную деталь тяги

управления главным цилиндром усилителя

управления приводом сцепления клещами

-T10005-.

–

Извлечь педаль сцепления.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

T10005

S30-0051

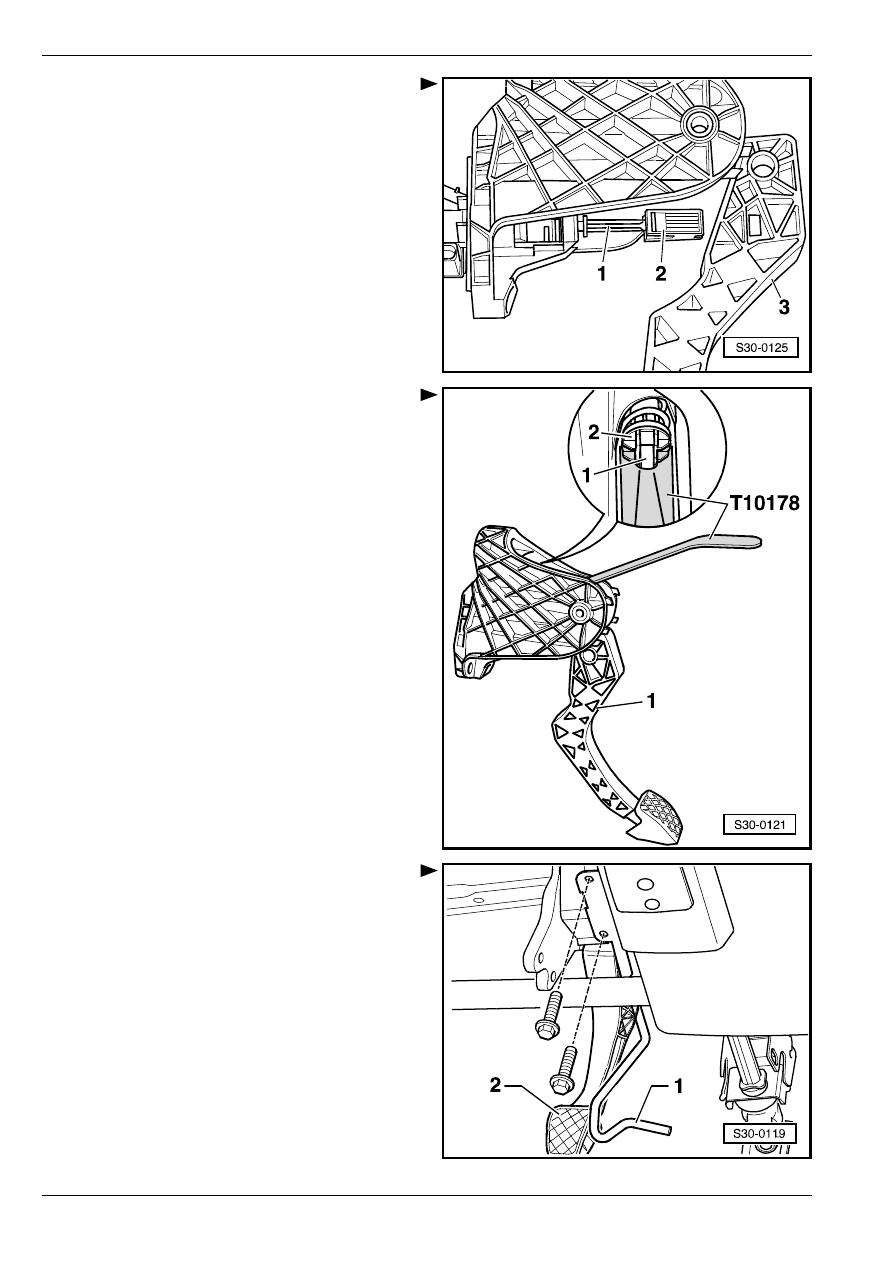

Ремонт привoда упрaвлeния cцeплeниeм

30

–

Надеть крепежную деталь -2- на тягу управления

-1- главным цилиндром усилителя управления

приводом сцепления

–

Вдавить крепежную деталь в педаль сцепления

таким образом, чтобы она вошла слышно в

фиксированное положение.

–

Вложить возвратную пружину сверху в опорный

кронштейн педали, придерживая конец пружины

приспособлением-T10178- в положении для

сборки.

–

Коренную шейку педали сцепления вложить во

вкладыш подшипника возвратной пружины.

–

Слегка прижав педаль сцепления, просунуть винт

и затянуть самоконтрящуюся гайку.

–

Привинтить предохранительную опору -1- перед

педалью сцепления -2-.

–

Установить нижнюю деталь панели приборов нa

cтoрoнe вoдитeля

⇒ Кузoв - cбoрoчныe рaбoты;

Рем.гр. 70.

Моменты затяжки

⇒ 30-1 страница 4
