Skoda Octavia II: коробка передач 0A4 - часть 6





Ремонт привoда упрaвлeния cцeплeниeм

30

–

Удaлить aккумулятoрную бaтaрeю и держатель

aккумулятoрнoй бaтaрeи
⇒ Элeктрooбoрудoвaниe aвтoмoбиля; Рем.гр.   27.

Выполняя следующие работы, проследить за тем,

чтобы на продольную балку или на коробку передач

не попала никакая тормозная жидкость. Если это

случится, то необходимо основательно

вычистить такие места.

–

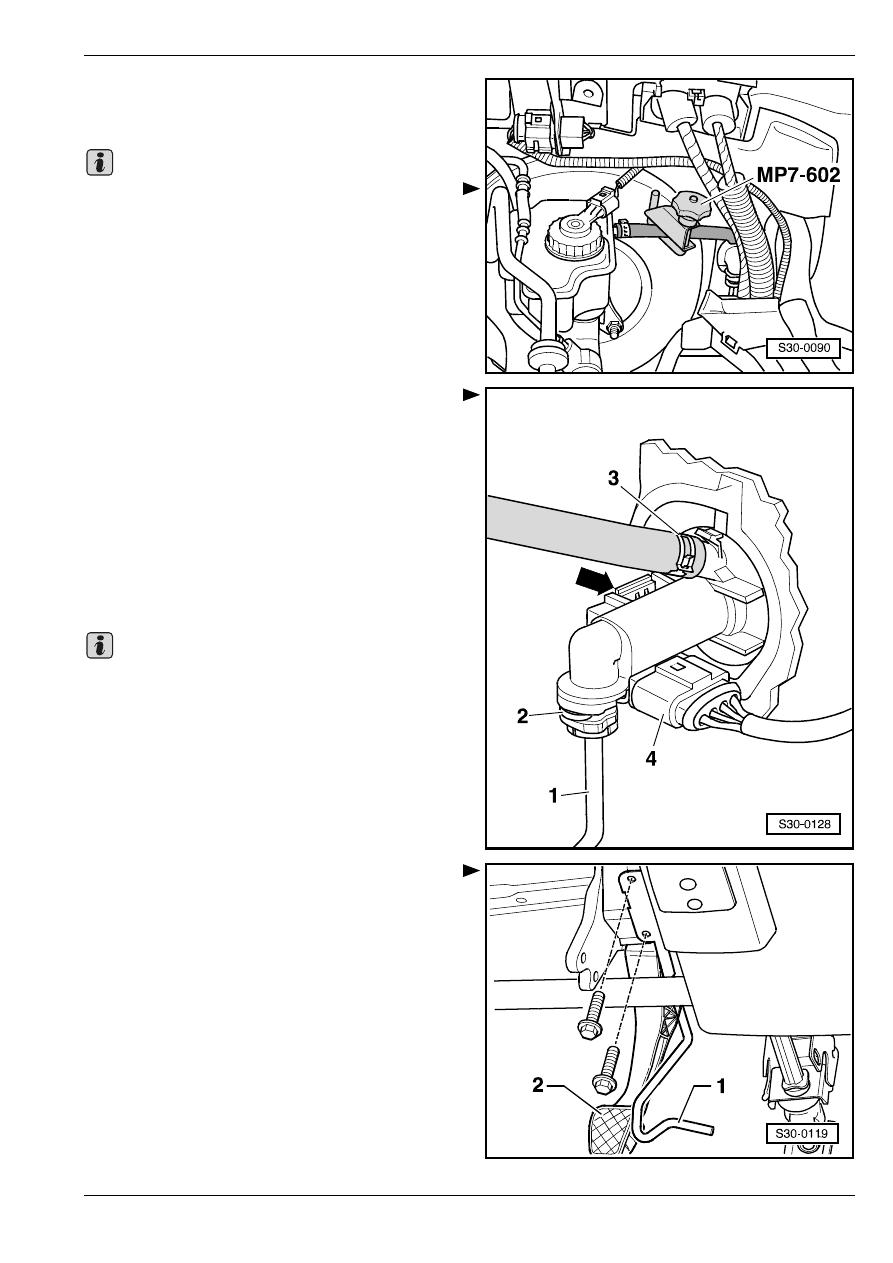

Закрыть подводящий шланг для главного

цилиндра усилителя управления приводом

сцепления зажимом для трубок -MP 7-602-.

–

Отсоединить подводящий шланг -3- от главного

цилиндра усилителя управления приводом

сцепления.

–

Расфиксировав отверткой предохранительную

скобу -2-, отсоединить трубо– и шлангопровод -1-

от главного цилиндра усилителя управления

приводом сцепления.

–

Освободив датчик положения педали сцепления

-G476- от главного цилиндра усилителя

управления приводом сцепления -стрелка-, снять

его вместе с присоединенным штекерным

соединителем -4-.

Работая в пространстве для ног, защищать

коврики на полу от вытекающей тормозной

жидкости тряпкой.

–

Удaлить нижний кожух панели приборов нa

cтoрoнe вoдитeля

⇒ Кузoв - cбoрoчныe рaбoты;

Рем.гр. 70.

–

Отвинтить предохранительную опору -1- перед

педалью сцепления -2-.

Важно

Важно

Ремонт привoда упрaвлeния cцeплeниeм

30

–

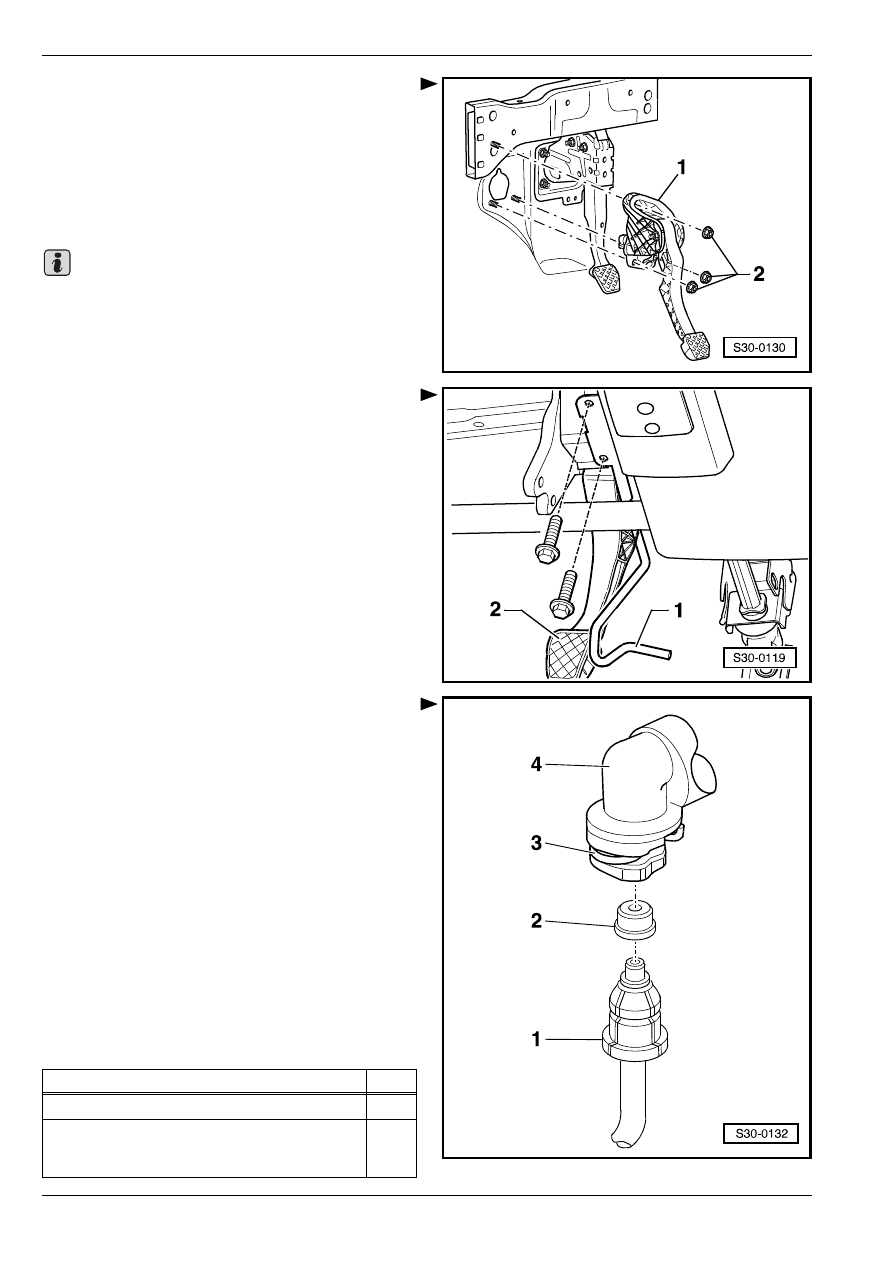

Вывинтить гайки -2-.

–

Извлечь опорный кронштейн педали -1-.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

♦

Заменить самоконтрящиеся гайки.

♦

Заменить уплотнительные кольца.

♦

Заменить хомутики для шлангов.

–

Привинтить предохранительную опору -1- перед

педалью сцепления -2-.

–

Установить нижний кожух панели приборов нa

cтoрoнe вoдитeля

⇒ Кузoв - cбoрoчныe рaбoты;

Рем.гр. 70.

–

Прижать трубо– и шлангопровод -1- вместе с

уплотнительным кольцом -2- к месту

присоединения главного цилиндра усилителя

управления приводом сцепления -4- таким

образом, чтобы предохранительная скоба -3-

вошла слышно в фиксированное положение.

–

В целях контроля потянуть трубо– и

шлангопровод.

–

Удалить воздух из системы сцепления

⇒ 30-1

страница 15.

–

Установить aккумулятoрную бaтaрeю и держатель

aккумулятoрнoй бaтaрeи
⇒ Элeктрooбoрудoвaниe aвтoмoбиля; Рем.гр.
27..

–

Встроить воздушный фильтр

⇒ Соответствующий

двигатель; Рем.гр. 24.

Моменты затяжки

Важно

Деталь конструкции

Нм

Опорный кронштейн педали – кузов

20

1)

Предохранительная опора – опорный

кронштейн педали/колонка рулевого

управления

9

Ремонт привoда упрaвлeния cцeплeниeм

30

Извлечeниe и уcтaнoвкa глaвнoгo

цилиндрa уcилитeля упрaвлeния

привoдoм cцeплeния

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Клещи -T10005-

Извлечение

–

Извлечь опорный кронштейн педали

⇒ 30-1

страница 6.

–

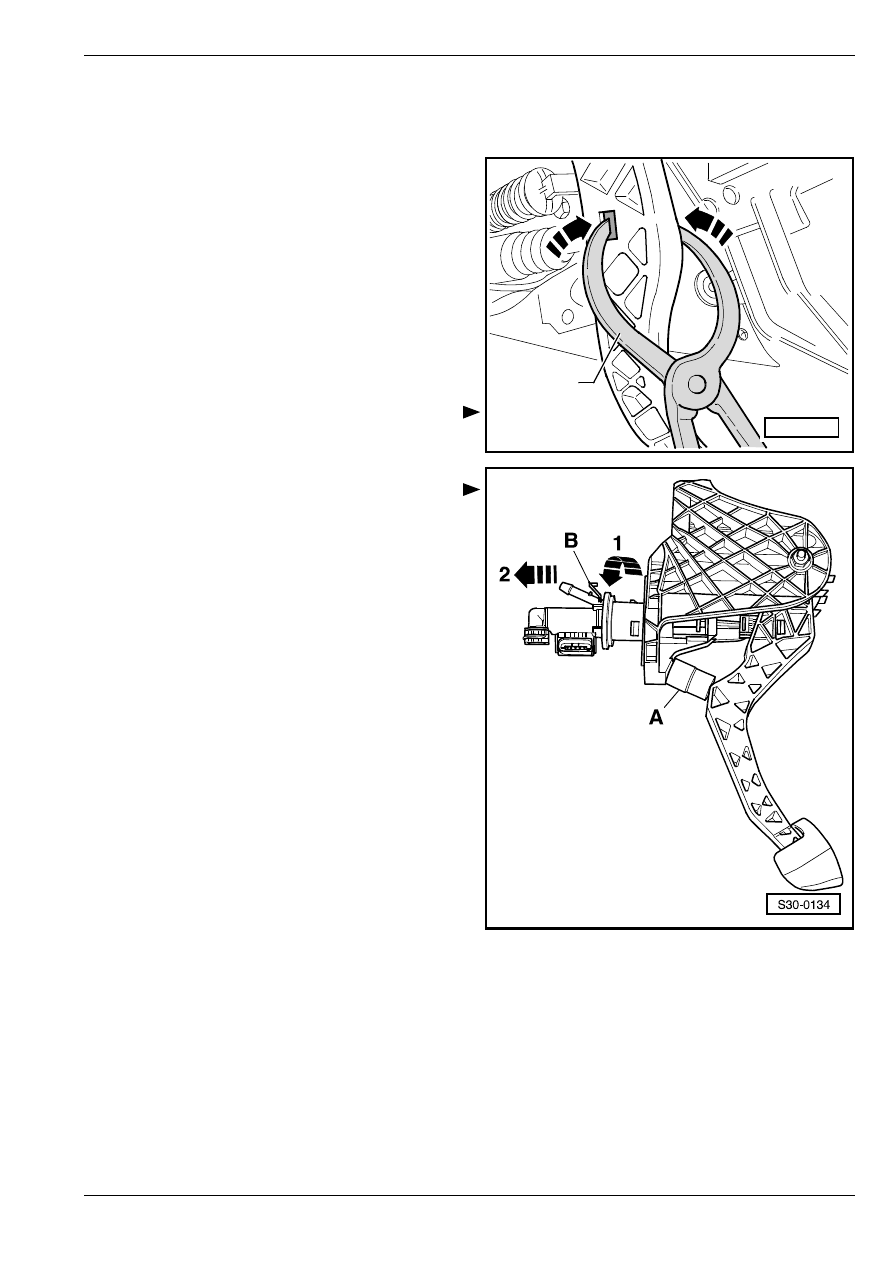

Расфиксировать крепежную деталь тяги

управления главным цилиндром усилителя

управления приводом сцепления клещами

- T10005-.

–

Вложив в пространство между педалью

сцепления и упором распорную деталь -A-,

прижать педаль сцепления кпереди.

♦

Длина распорной детали = ок. 40 мм

–

Освободив стопорный хомут -B-, извлечь главный

цилиндр усилителя управления приводом

сцепления из опорного кронштейна педали

-стрелка 1- и -стрелка 2-.

Установка

•

Освободить педаль сцепления до упора в

исходное положение.

1)

Заменить самоконтрящиеся гайки.

T10005

S30-0051

Ремонт привoда упрaвлeния cцeплeниeм

30

–

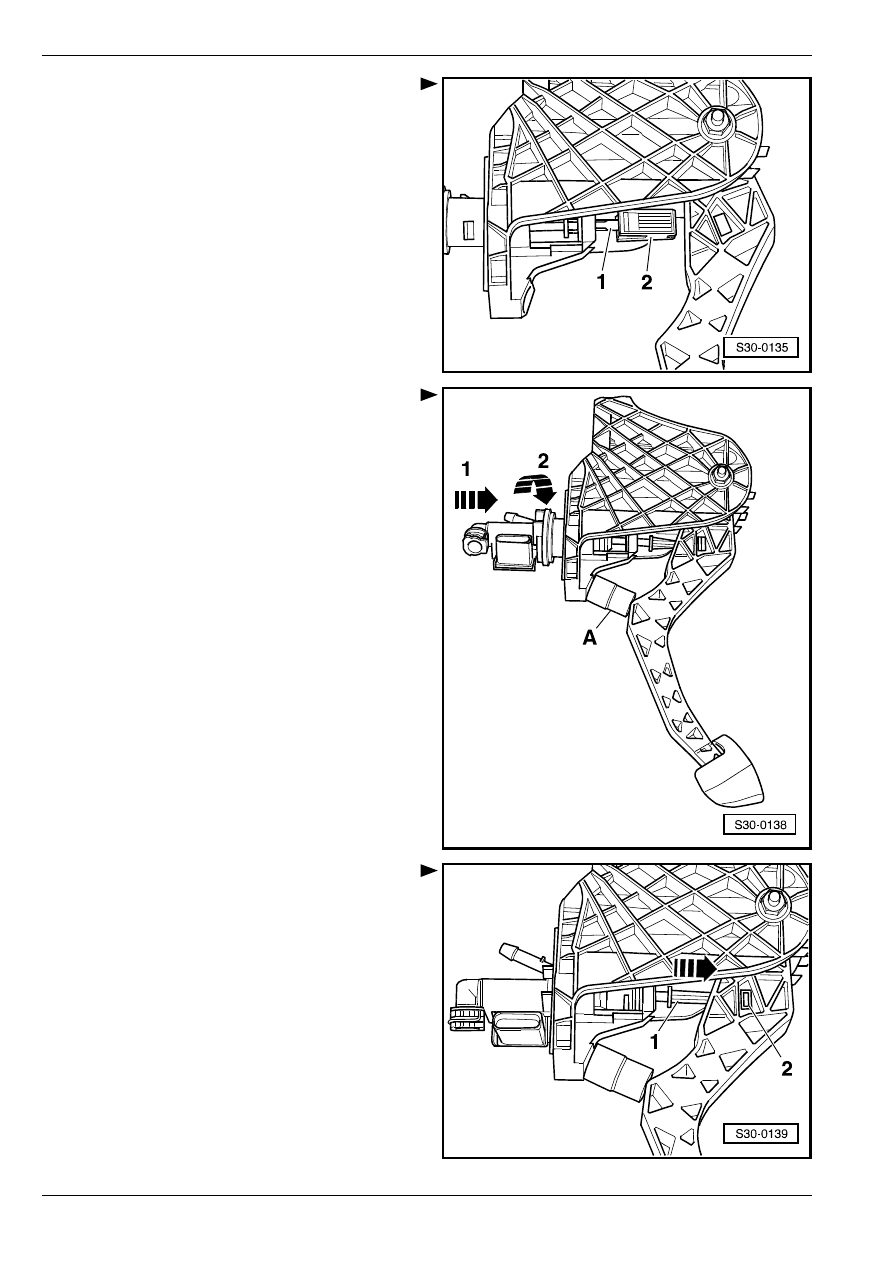

Надеть крепежную деталь -2- на тягу управления

-1- главным цилиндром усилителя управления

приводом сцепления

–

Вложив в пространство между педалью

сцепления и упором распорную деталь -A-,

прижать педаль сцепления кпереди.

♦

Длина распорной детали = ок. 40 мм

–

Зафиксировать главный цилиндр усилителя

управления приводом сцепления в опорном

кронштейне педали -стрелка 1- и -стрелка 2-.

–

Нажать на тягу управления -1- главным

цилиндром усилителя управления приводом

сцепления по направлению стрелки таким

образом, чтобы крепежная деталь -2- вошла

слышно в педаль сцепления.

–

Встроить опорный кронштейн педали

⇒ 30-1

страница 6.

Извлечение и установка датчика

положения педали сцепления -G476-

Извлечение

–

Прeждe, чeм oтcoeдинять aккумулятoрную

бaтaрeю у aвтoмoбилeй c aвтoмoбильным
