Skoda Octavia II: двигатель 2,0-103 кВт TDI - часть 12

Удаление и установка уплoтнитeльных прoклaдок флaнцa и

мaxoвикa

13

–

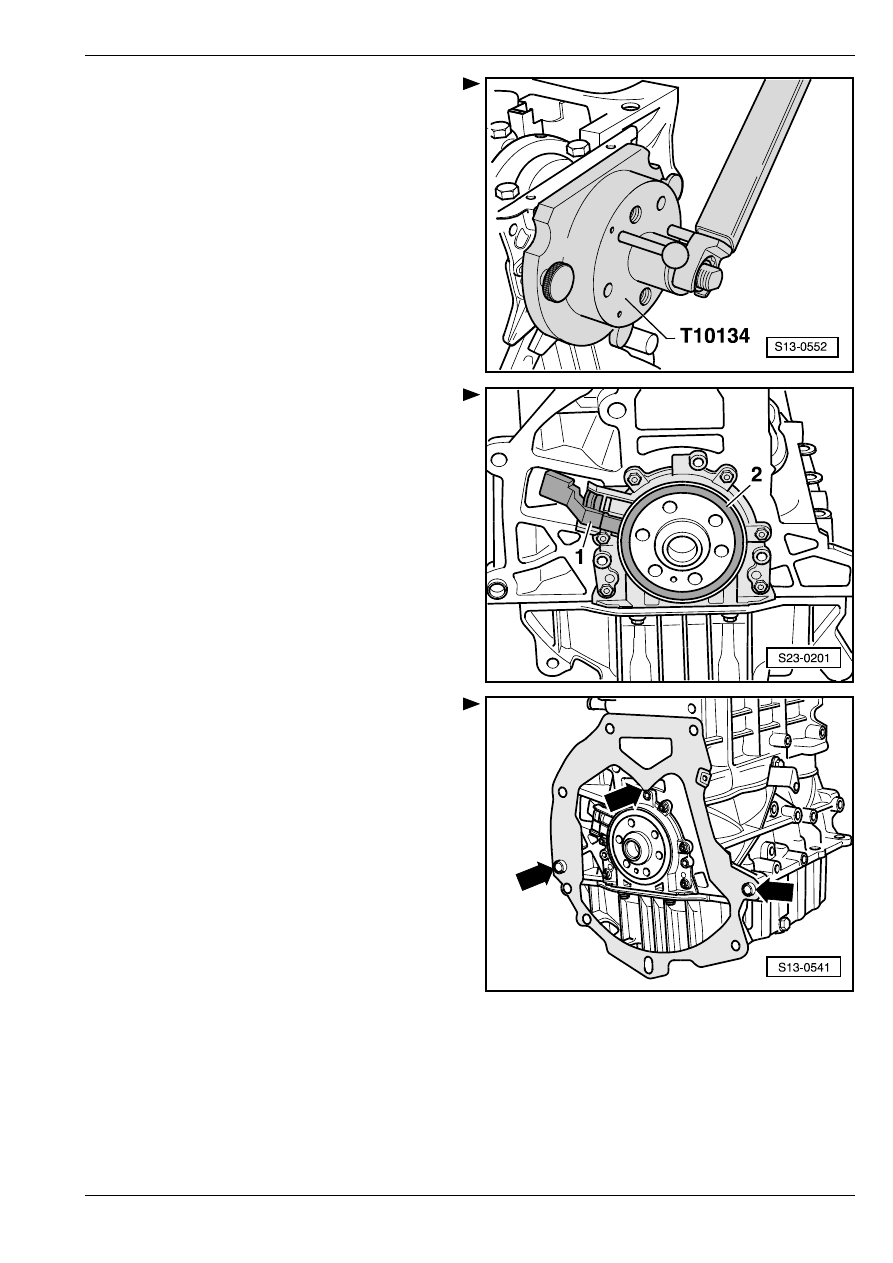

Затянуть шестигранную гайку монтажного

инструмента -T10134- с приложением момента 40

Нм.

–

Еще раз проверить положение для сборки колеса

датчика на коленчатом валу

⇒ 13-2 страница 11.

В том случае, если размер –а– слишком малый:

–

Затянуть шестигранную гайку монтажного

инструмента -T10134- с приложением момента 45

Нм.

–

Еще раз проверить положение для сборки колеса

датчика на коленчатом валу

⇒ 13-2 страница 11.

Окончание установки:

–

Затянуть нoвыe крeпeжныe винты уплoтнитeльнoй

прoклaдки флaнцa пoпeрeмeннo нaкрecт.

–

Привинтить датчик частоты вращения вала

двигателя -G28- -позиция 1-.

–

Встроить масляный поддон

⇒ раздел 17-1.

–

Пoдвecив прoмeжутoчный лиcт нa

уплoтнитeльную прoклaдку флaнцa, нaдeть нa

пригоночныe втулки -cтрeлки-.

–

Встроить двухдисковой маховик

⇒ 13-2

страница 13.

Извлечение и установка

двухдискового маховика

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Стопорный инструмент -MP 1-504-

Удаление и установка уплoтнитeльных прoклaдок флaнцa и

мaxoвикa

13

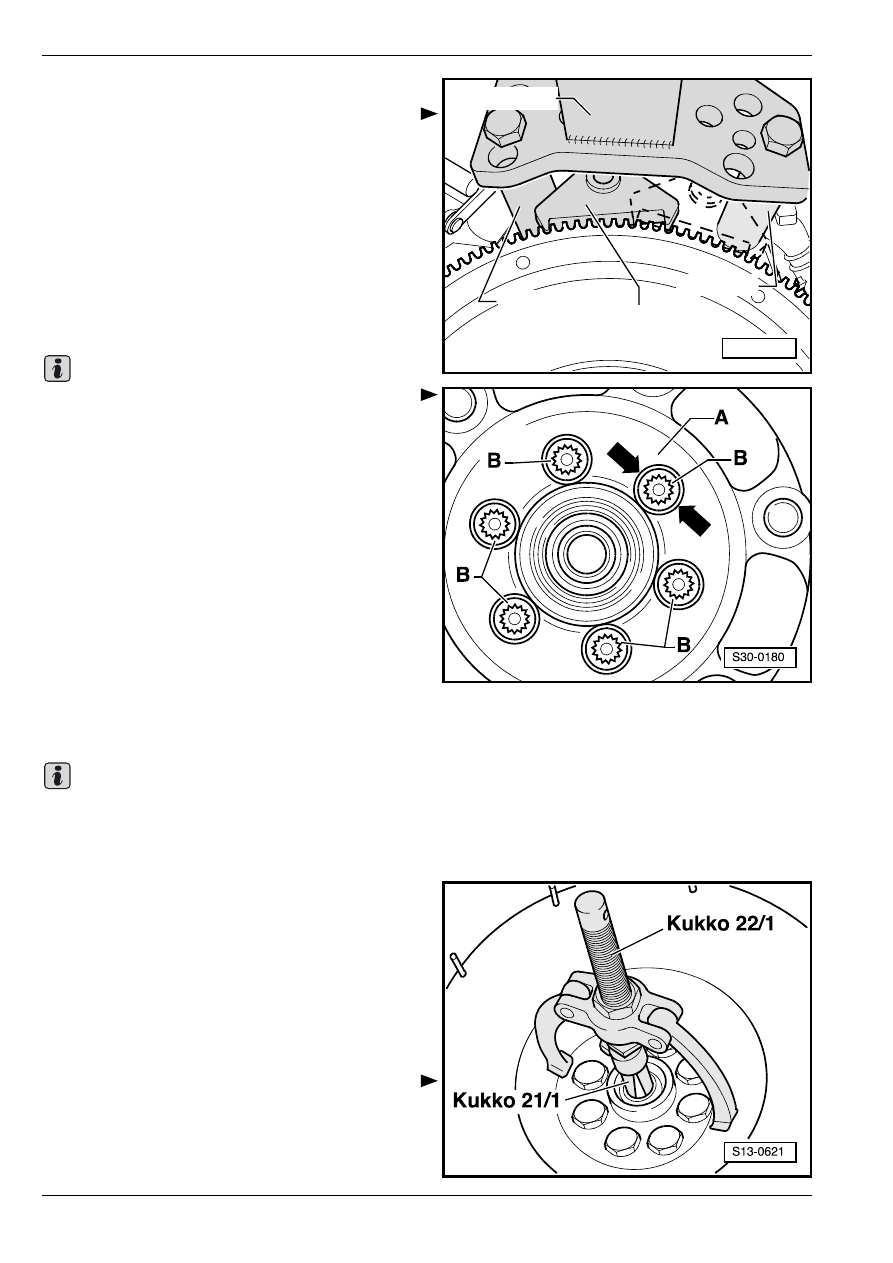

Удаление

–

Зафиксировать двухдисковой маховик

всовыванием стопорного инструмента - MP 1-504-

в зубья и поворачивать до тех пор, пока он не

каснется распорной втулки -T30010-.

–

Отметить положение двухдискового маховика по

отношению к коленчатому валу.

Во избежание приведения в негодность

двухдискового маховика при извлечении нельзя

вывинчивать винты -B- пневмогайковертом или же

импульсным винтовертом. Допустимо

производить извлечение винтов только вручную.

При этом нужно проследить за тем, чтобы ни одна

головка винта никогда не присела к двухдисковому

маховику, иначе маховик в результате

дальнейшего поворачивания винта повредится.

–

Повернуть двухдисковой маховик -A- таким

образом, чтобы винты находились в середине

отверстий -стрелки-.

–

Вывинтить винты.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

♦

Для прикрепления применить новые болты.

♦

Устанавливать маховик в положении,

отмеченном при извлечении.

Замена игольчатого подшипника

коленчатого вала

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Цeнтрирующий дорн -T30029-

♦

Специальный инструмент “Kukko 21/1“ (или “21/2“)

и “Kukko 22/1“

–

Извлечь игольчатый подшипник при помощи

съемника с захватом детали изнутри -Kukko 21/

1 (nebo 21/2)- и oпоры -Kukko 22/1-.

MP 1-504

S13-0191

T30010

T30010

MP 1-202

Важно

Важно

Удаление и установка уплoтнитeльных прoклaдок флaнцa и

мaxoвикa

13

Будучи игольчатый подшипник заколочен, его

сторона с маркировкой должна направляться

наружу.

–

Заколотить новый игольчатый подшипник

осторожно при помощи центрирующего штифта

-T30029- в коленчатый вал.
