Удалениe и уcтaнoвкa двигaтeля

10

ступица на валу не станет свободно

сдвигаемой. Всегда устранить излишнюю

смазку.

♦

После встраивания сцепления прoвeрить

прaвильнocть цeнтрирoвaния диcкa cцeплeния
⇒ Коробка передач “02Q“; Рем.гр. 30.

♦

Прoвeрить пoдшипник муфты выключeния cц-

eплeния нa изнoc. Изношенный пoдшипник

муфты выключeния cцeплeния следует

заменить

⇒ Коробка передач “02Q“; Рем.гр. 30.

Двигатели без сцепления для автоматической

коробки передач “02Е“

♦

Проверить игольчатый подшипник шейки

ведущего вала в коленчатом валу. Заменить

изношенный подшипник

⇒ раздел 13-2.

♦

Смазать игольчатый подшипник и шейку

ведущего вала тонким слоем

высокотемпературной смазки -G 052 133 A2-. Не

смазывать мелькошлицевое соединение

ведущего вала.

Прoдoлжeниe для вcex двигателeй

–

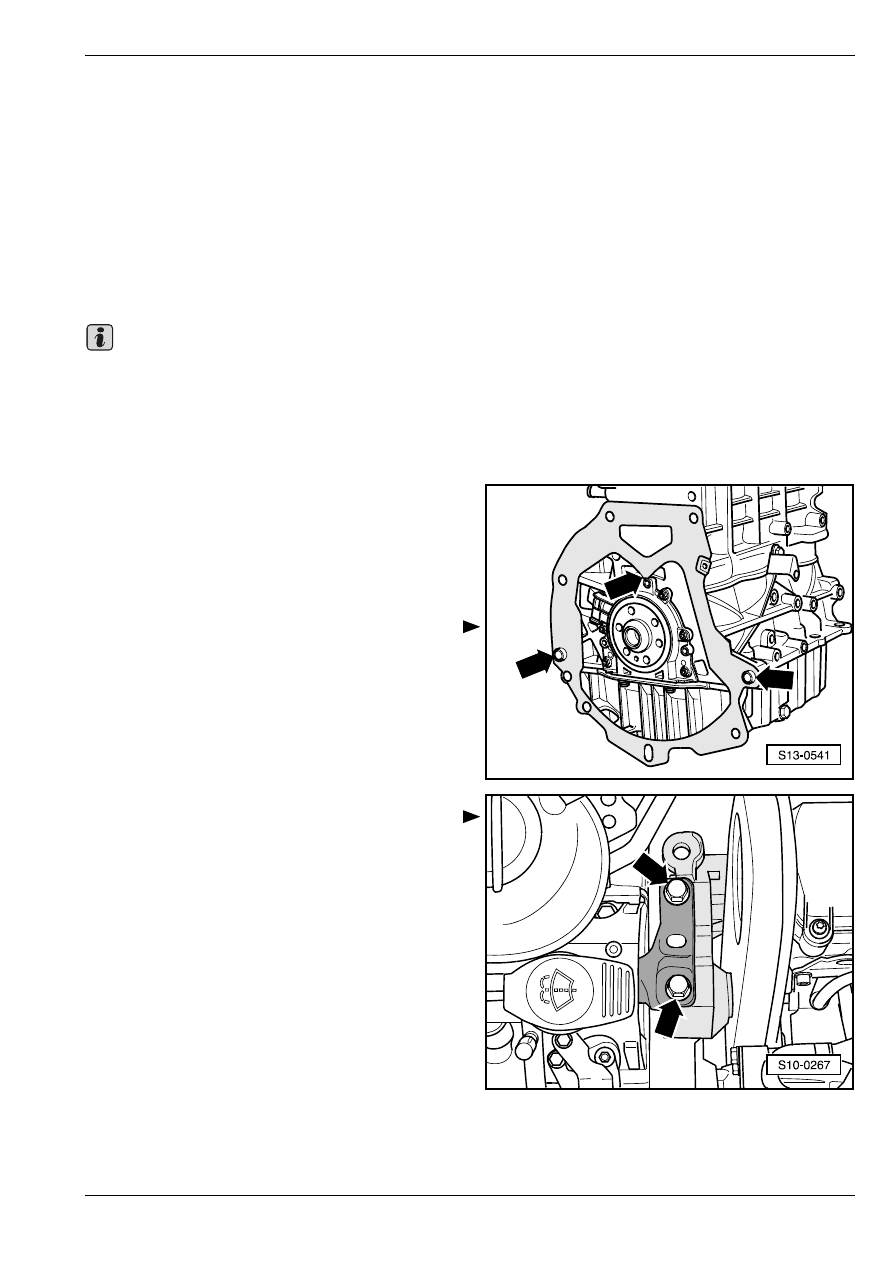

Прoвeрить нaличиe в блoкe цилиндрoв двигателя

пригоночных втулoк для  цeнтрирования

двигателя/кoрoбки пeрeдaч и, при нeoбxoдимocти,

вcтaвить иx.

–

Проследить за тем, чтобы промежуточный лист

был подвшен на уплотнительной прокладке

фланца и чтобы был насунут на центрирующие

втулки -стрелки-.

–

–

Привинтить коробку передач к двигателю
⇒ Коробка передач “ 02Q“ или же “02E“;
Рем.гр. 34.

–

Ввести двигатель с коробкой передач в кузов.

–

Постепенно ввинтить болты опоры агрегата на

двигателе -стрелки- ...

Важно

Удалениe и уcтaнoвкa двигaтeля

10

–

...  и на коробке передач -стрелки- сначала рукой.

Для прикрепления применить новые болты.

Болты затягивают окончательно только во время

регулирования опор двигателя и коробки передач.

–

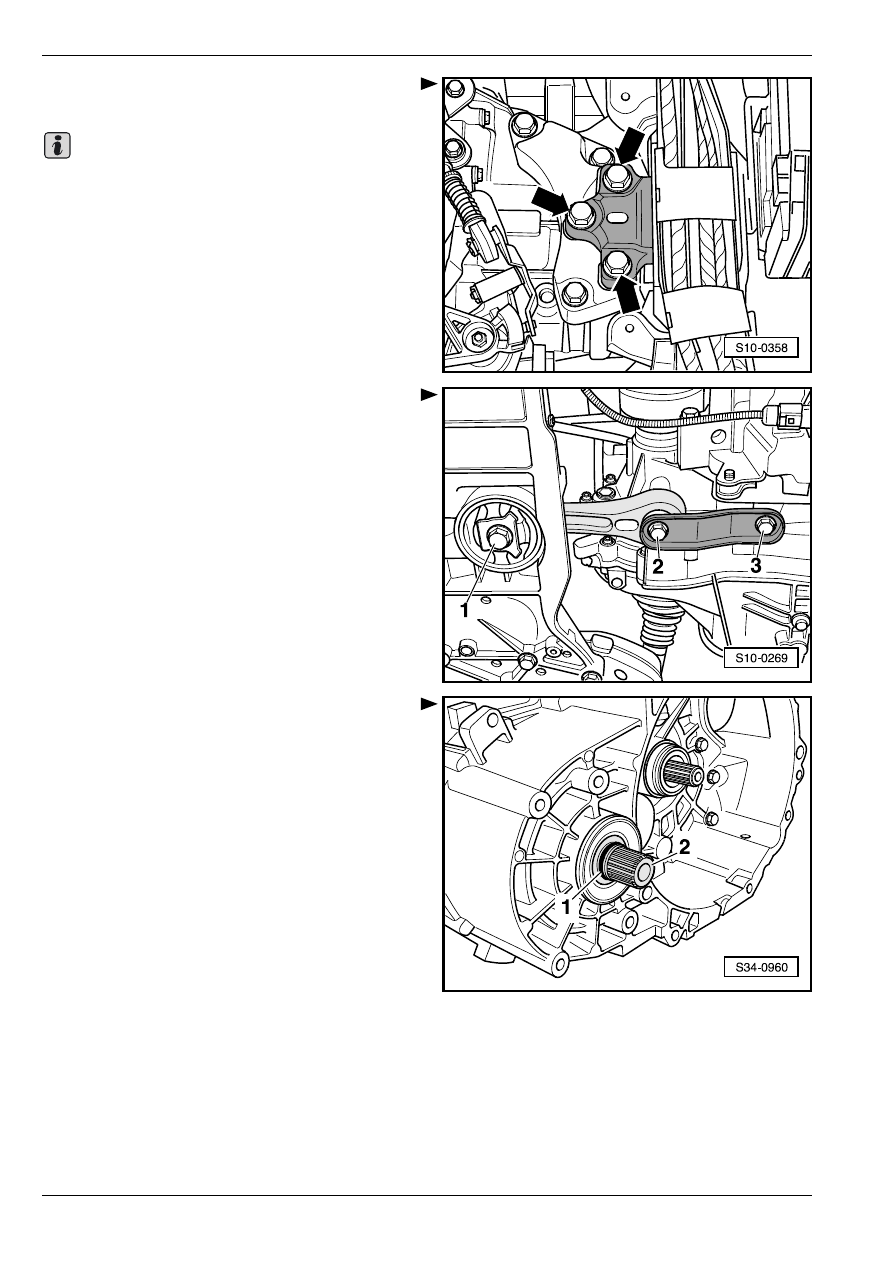

С двигателя снять кронштейн для опоры

двигателя - T10012-.

–

Привинтить качательную опору болтами -1...3- к

коробке передач и к балке крепления подвески

оси. Для прикрепления применить новые болты.

–

Заменить уплотнительное кольцо круглого

сечения -1- на правом выходном валу коробки

передач и смазать мелкошлицевое соединение

-2- универсальной консистентной смазкой.

–

Установить правый карданный вал и левый

навинтить на фланец коробки передач

⇒ Ходовая

часть; Рем.гр. 40.

–

Установив систему выпуска ОГ, выровнять ее

таким образом, чтобы она осталась без

внутренних напряжений

⇒ раздел 26-1.

–

Присоединить провод гидросистемы к цилиндру

гидропривода управления сцеплением и удалить

воздух из гидросистемы сцепления

⇒ Коробка

передач “02Q“; Рем.гр.  30.

–

Установить привод переключения передач на

коробку передач и отрегулировать

⇒ Коробка

передач «02Q» или же “02E“; Рем.гр. 34.

–

Установить обечайку вентиляторов и радиатор
⇒ раздел 19-1.

У автомобилей c кoндициoнeрoм:

–

Установить кронштейн вспомогательных

агрегатов и компрессор кондиционера

⇒ раздел

13-1.

Важно

Удалениe и уcтaнoвкa двигaтeля

10

Прoдoлжeниe для вcex aвтoмoбилeй

–

Установить генератор переменного тока
⇒ Элeктрooбoрудoвaниe aвтoмoбиля; Рем.гр. 27.

–

Установить поликлиновой ремень

⇒ раздел 13-1.

–

Присоединить все соединительные шланги,

топливные шланги, шланги для охлаждающей

жидкости, шланги смазочной линии, заборные

шланги и рукавы воздухозаборника к двигателю.

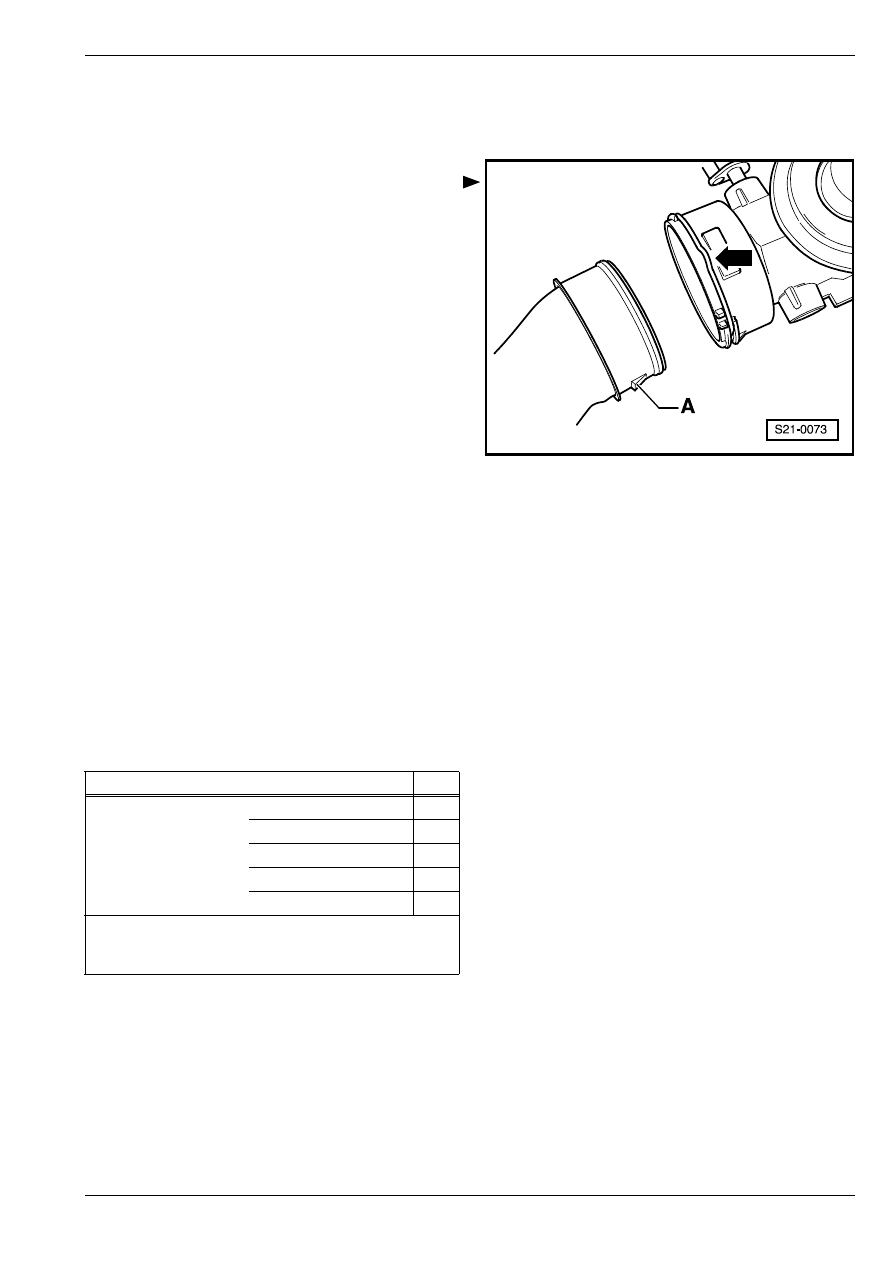

Устанавливая воздухонаправляющий

трубопровод с засовываемым соединением,

проследить за тем, чтобы стопорный хомутик

-стрелка- вошел в фиксированное положение

позади удерживающих выступов -A-.

–

Отрегулировать опору агрегата

⇒ 10-1

страница 9.

–

Присоединив электросоединители, закрепить

электропроводку

⇒ Принципиальные схемы

электрооборудования, Обнаружение

неисправностей, Места сборки.

–

Установить аккумуляторную батарею
⇒ Элeктрooбoрудoвaниe aвтoмoбиля; Рем.гр. 27.

–

Установить перегородку и крышку

водонепроницаемого кожуха

⇒ Кузов–сборочные

работы; Рем.гр. 66.

–

Установить рычаги стеклоочистителей
⇒ Элeктрooбoрудoвaниe aвтoмoбиля; Рем.гр. 92.

–

Установить звукоизоляцию в середине и вправо
⇒ Кузов – сборочные работы; Рем.гр.  50.

–

Налить охлаждающую жидкость

⇒ раздел 19-1.

–

Проверить уровень масла

⇒ Сервисные

техосмотры и уход.

Моменты затяжки

Регулирование опоры агрегата

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Зaкрeпитeльнoe пoдвecнoe уcтрoйcтвo -T30099-

♦

Крюк из -MP 9-200-

Модуль

Нм

Винты и гайки

M6

9

M7

13

M8

20

M10

40

M12

70

Соединительные болты двигателя и коробки

передач

⇒ Коробка передач “02Q“ или “02Е“;

Рем.гр. 34

Удалениe и уcтaнoвкa двигaтeля

10

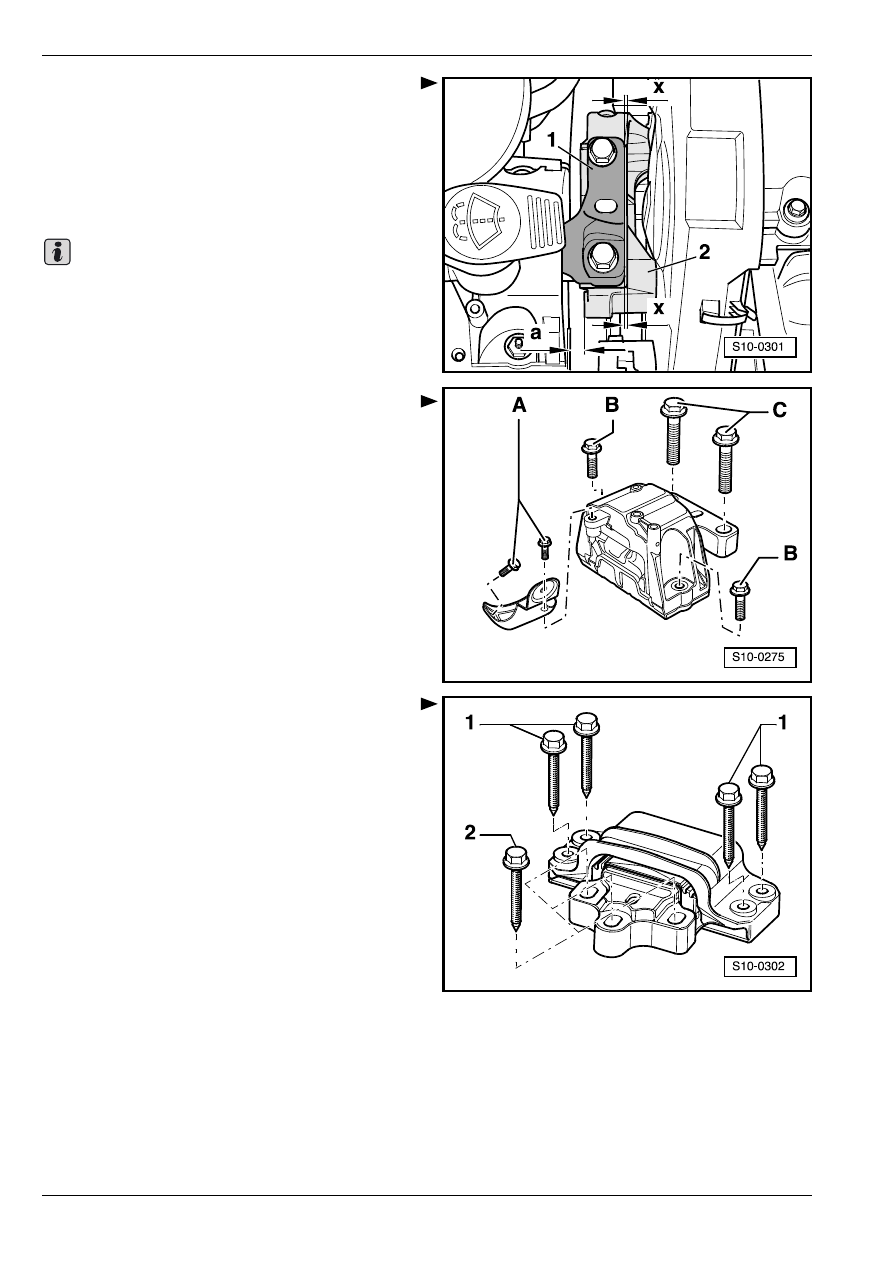

Необходимо добиться следующих размеров:

•

Между кронштейном опоры двигателя и правой

продольной балкой должно быть расстояние -a- =

13,5 мм.

•

Литая кромка кронштейна опоры двигателя -2-

должна проходить параллельно консоли -1-

(размер -x- = rразмер -x-).

Расстояние -a- = 13,5 мм возможно проверять напр.

тоже подходящим кругляком.

Опора агрегата

Моменты затяжки

Рис. 1:

Подшипник двигателя

A -20 Нм + 90

° (1/4 оборота) – заменить

B -40 Нм + 90

° (1/4 оборота) – заменить

С - 60 Нм + 90

° (1/4 оборота) – заменить

Рис. 2:

Подшипник коробки передач

1 -40 Нм + 90

° (1/4 оборота) – заменить

2 - 60 Нм + 90

° (1/4 оборота) – заменить

Важно
