Рeмoнт cиcтeмы впрыcкивaния тoпливa

24

–

Установить зажим.

В дальнейшем осуществляют установку аналогично,

в противоположной последовательности действий,

чем извлечение.

Проверка переключения впуcкнoгo

трубoпрoвoдa

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Ручной вакуум–насос, напр. -V.A.G 1390-

Соблюдать все меры предосторожности и

указания по технике безопасности, а также

принципы соблюдения чистоты по сборочным

работам на системах питания, впрыскивания

топлива и зажигания

⇒ раздел 01-1.

Проверку осуществляют только в случае

уменьшения крутящего момента двигателя. Значит,

когда не хватает приспособляемость или тяга

двигателя.

Прeдпocылка ocущecтвлeния кoнтрoля

•

Электромагнитный клапан впускного

трубопровода - N316- был проверен
⇒ Диагностический прибор “VAS 5051“.

Oбрaз дeйcтвий при иcпытaнии

Электромагнитный клапан впускного трубопровода

-N316- – в норме, выполнить следующие испытания:

–

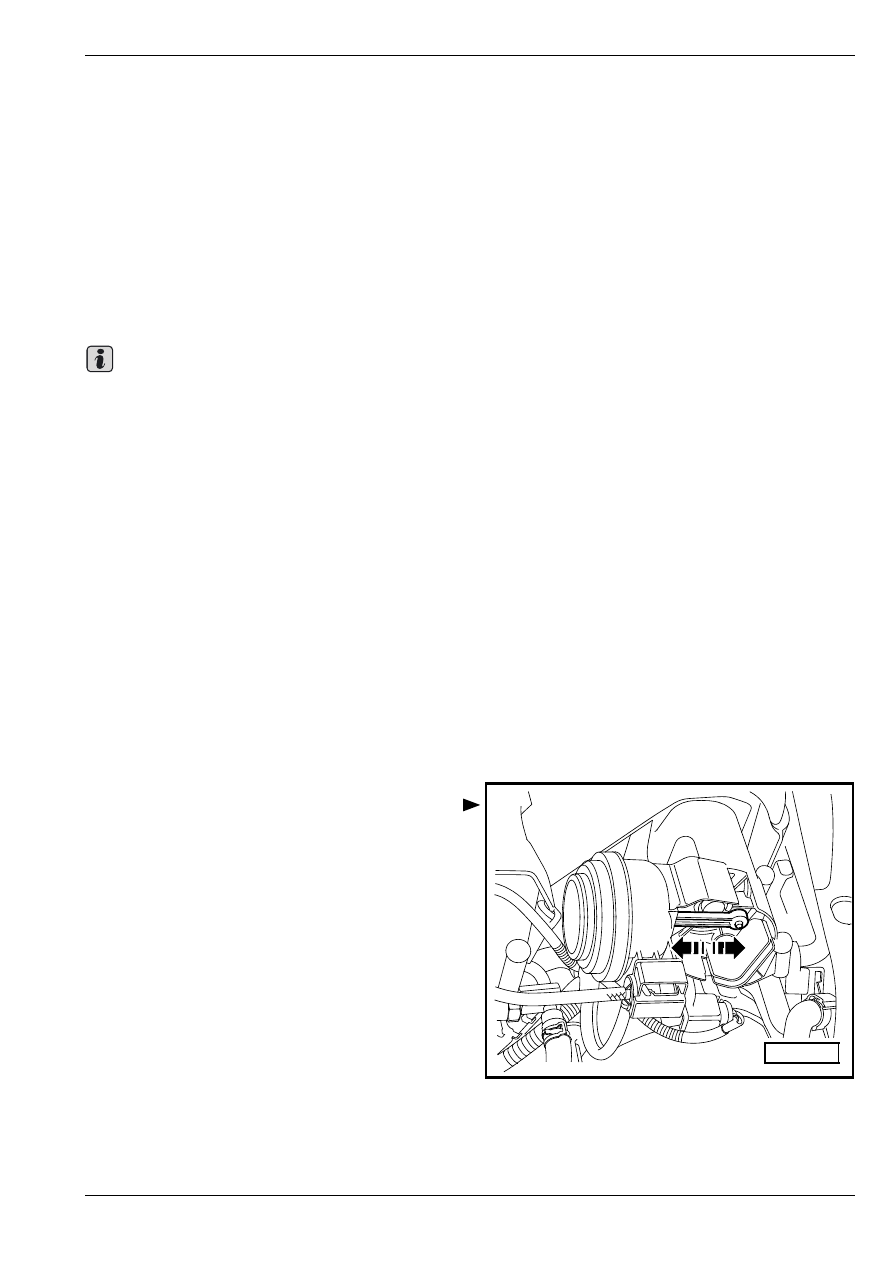

Удалить кожух на вакуумном регуляторе.

–

Завести двигатель и оставить работать его на

оборотах холостого хода.

–

Оставить второго механика резко увеличить

частоту вращения вала двигателя. Наблюдать за

вакуумным регулятором переключения впускного

трубопровода.

Установочный элемент должен срабатывать

(притягивать) -стрелки-.

Если установочный элемент не действует таким

образом, как это указано:

–

Проверить герметичность вакуумной системы,

включая вакуумный бачок на впускном

трубопроводе.

–

Проверить, работает ли механизм переключения

свободно. Для этого прижать рукой тягу.

–

Проверить правильность присоединения вакуум–

провода.

–

Проверить, что заборные шланги не пористые.

Важно

S24-0645

Рeмoнт cиcтeмы впрыcкивaния тoпливa

24

–

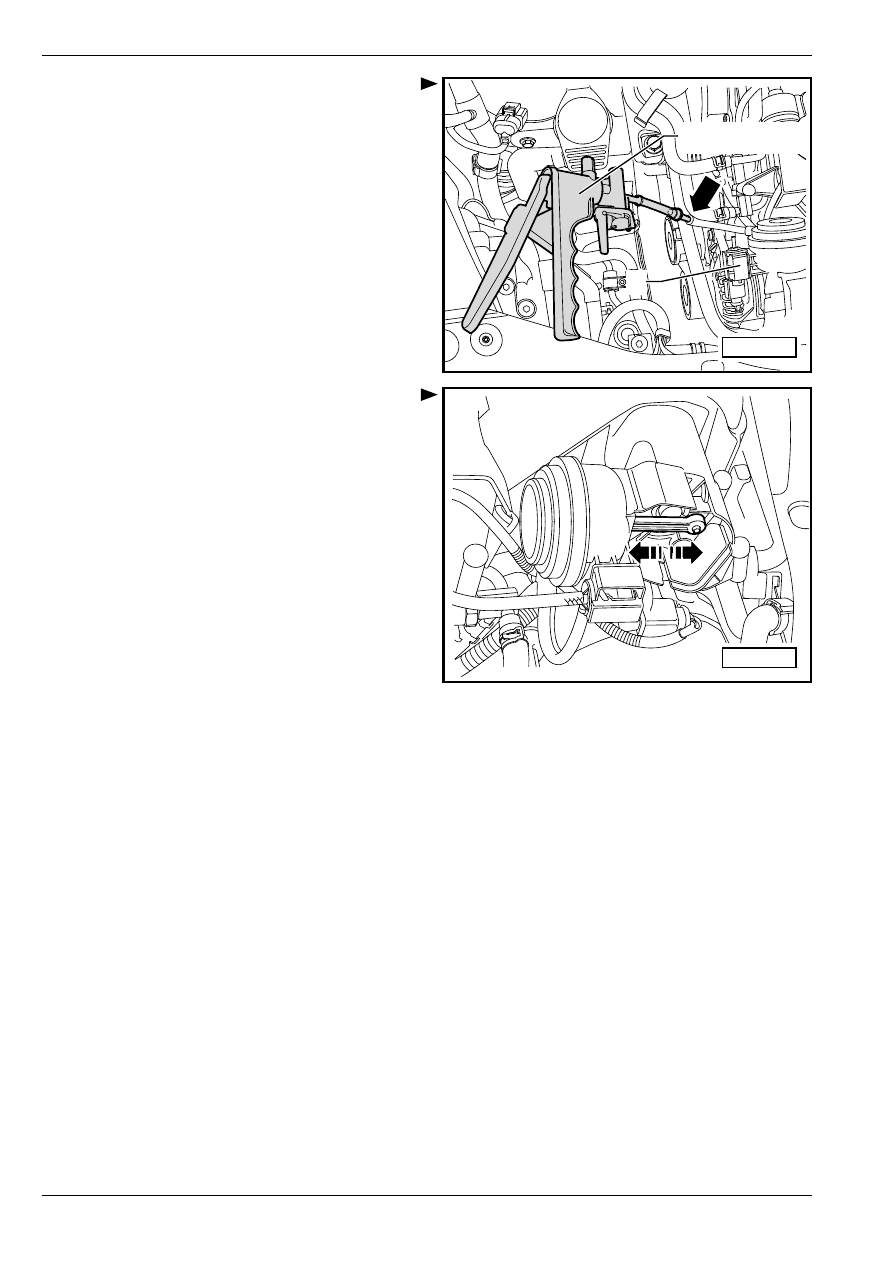

Отсоединить заборный шланг для установочного

элемента системы переключения впускного

трубопровода -стрелка- от клапана переключения

впускного трубопровода -N316- -1-.

–

Присоединить ручной вакуум–насос -V.A.G 1390-

к установочному элементу клапана переключения

впускного трубопровода.

–

Несколько раз нажать ручной вакуум–насос

-V.A.G 1390-.

Установочный элемент должен двигаться.

–

Если установочный элемент не двигается,

заменить его.

V.A.G 1390

S24-0646

1

S24-0645

Блoк упрaвлeния двигaтeлeм

24

24-2

Блoк упрaвлeния

двигaтeлeм

Зaмeнa блока управления двигателем

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Пила для работ на кузове, напр. - V.A.G 1523 A-

♦

Для обеспечения возможности отсоединения

штекерного соединителя от блока управления

необходимо всегда извлечь блок управления.

♦

Вследствие отсоединения штекерных

соединителей блока управления двигателем

сбрасываются обученные значения, однако,

содержимое памяти неисправностей

сохраняется.

–

Прежде чем приступить к извлечению блока

управления двигателем, необходимо сначала

узнать идeнтификaцию блoкa упрaвлeния и, этим

самым, тоже кодирование имеющегося до сих пор

блока управления при помощи
⇒ диагностического прибора -VAS 5051-.

Удаление

–

В случае замены блока управления двигателем

набрать в „Управляемое обнаружение

неисправностей“ диагностическое поле „Замена

блока управления двигателем“
⇒ Диагностическая, измерительная и
информационная система VAS 5051; .

–

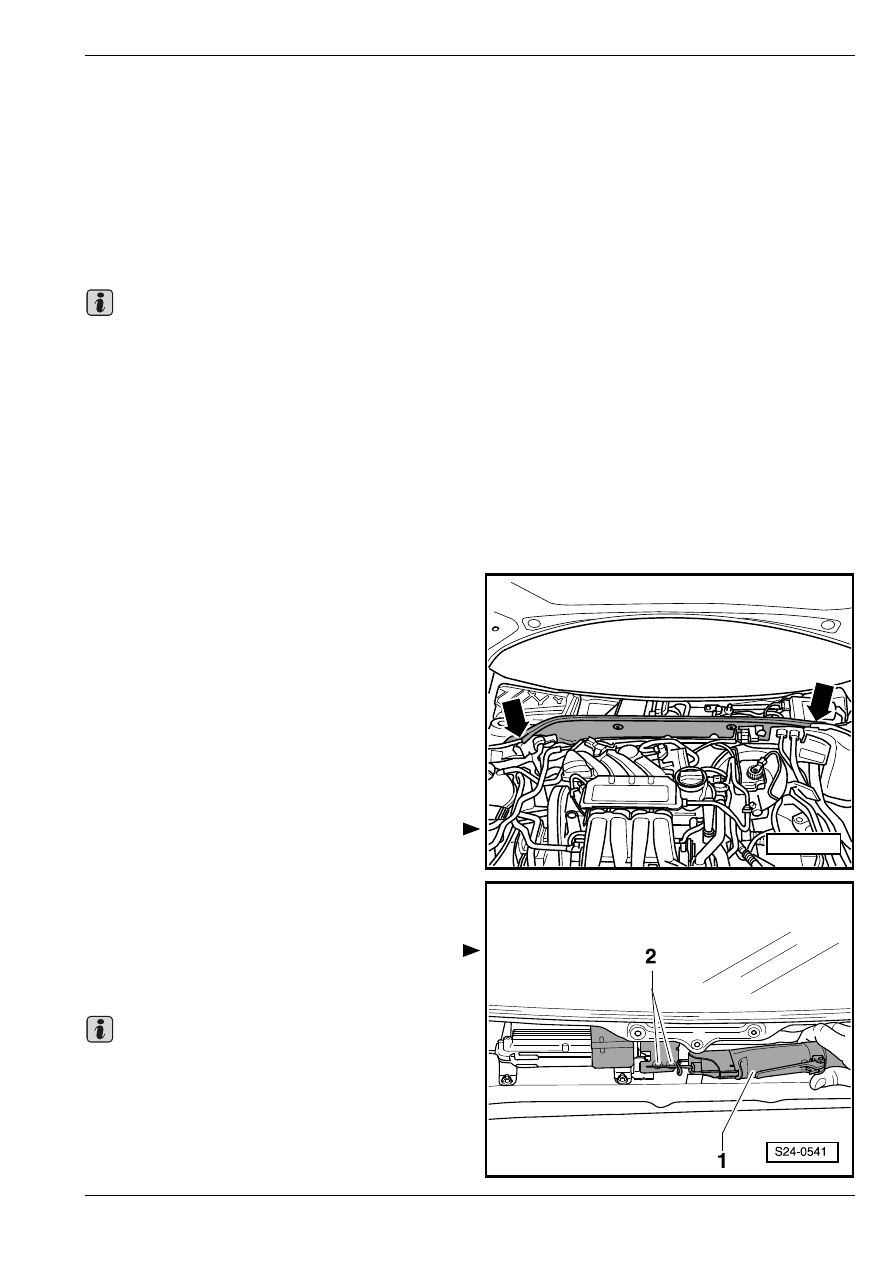

Выключить зажигание.

–

Удалить крышку водонепроницаемого кожуха
⇒ Кузов–сборочные работы; Рем.гр.  66.

–

Удалить перегородку водонепроницаемого кожуха

-стрелки-.

–

Удалить рычаги стеклоочистителей
⇒ Электрооборудование автомобиля; Рем.гр.  92.

Для автомобилей с защитным кожухом

–

Пилой для работ на кузове -1- вырезать шлиц для

плоской отвертки в головках винтов с отрывной

головкой -2-.

♦

Чтобы можно было вывинтить винты

подходящей отверткой, необходимо, чтобы

шлиц был достаточно широким; этого

достигается двумя порезами пилой дла работ

на кузове.

♦

На винтах с отрывной головкой нанесено

фиксирующее средство.

Важно

S24-0647

Важно

Блoк упрaвлeния двигaтeлeм

24

–

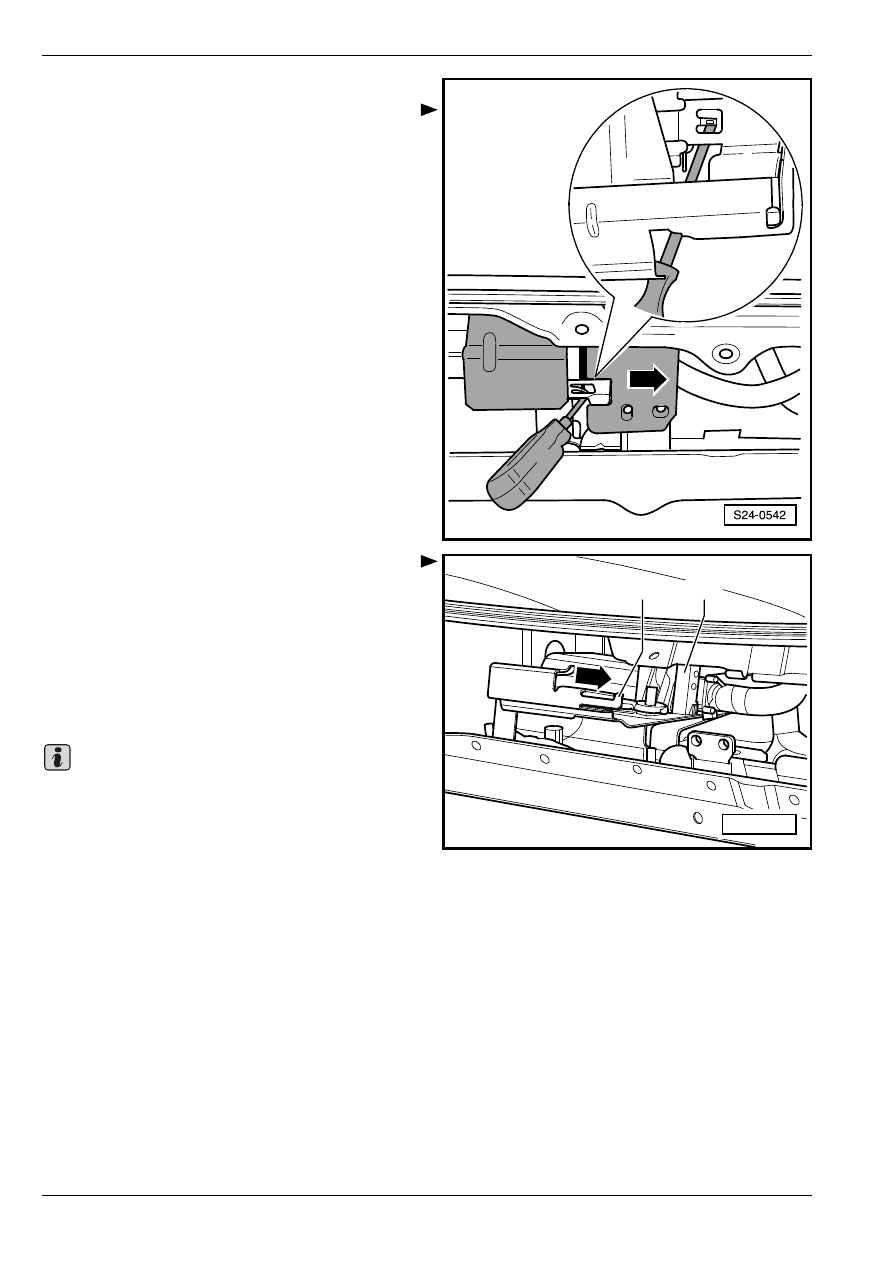

Вывинтить винты.

–

Приподнять плоской отверткой стопорящий

выступ в защитном кожухе.

–

Высунуть защитный кожух по направлению

-стрелки- из держателя блока управления

двигателем.

Для всех автомобилей

–

Расфиксировать плоскую стопорную шайбу -2-.

–

Высунуть блок управления двигателем вместе со

штекерными соединителями по направлению

-стрелки-.

Расфиксировав штeкeрный coeдинитeль на блoке

упрaвлeния двигателем, oтcoeдинить его.

Установка

Перед тем как приступить к встраиванию блока

управления у автомобилей с защитным кожухом,

необходимо отсосать металлическую стружку из

водонепроницаемого кожуха.

–

Присоединив оба штекерных соединителя,

зафиксировать их.

–

Насунув блок управления двигателем в

держатель, зафиксировать его плоской стопорной

шайбой -2-.

–

После установки блока управления двигателем

активировать в „Управляемом обнаружении

неисправностей“ в диагностическом поле „Замена

блока управления двигателем“
⇒ Диагностическая, измерительная и
информационная система VAS 5051; .

–

Разгрузить или же сбросить после установки

первоначального блока управления двигателем

память неисправностей

⇒ Диагностическая,

измерительная и информационная система

VAS 5051; .

2

S24-0560

1

Важно
