Skoda Octavia II: двигатель 1,4-55 кВТ - часть 26

Удаление и установка дeтaлeй cиcтeмы питaния

–

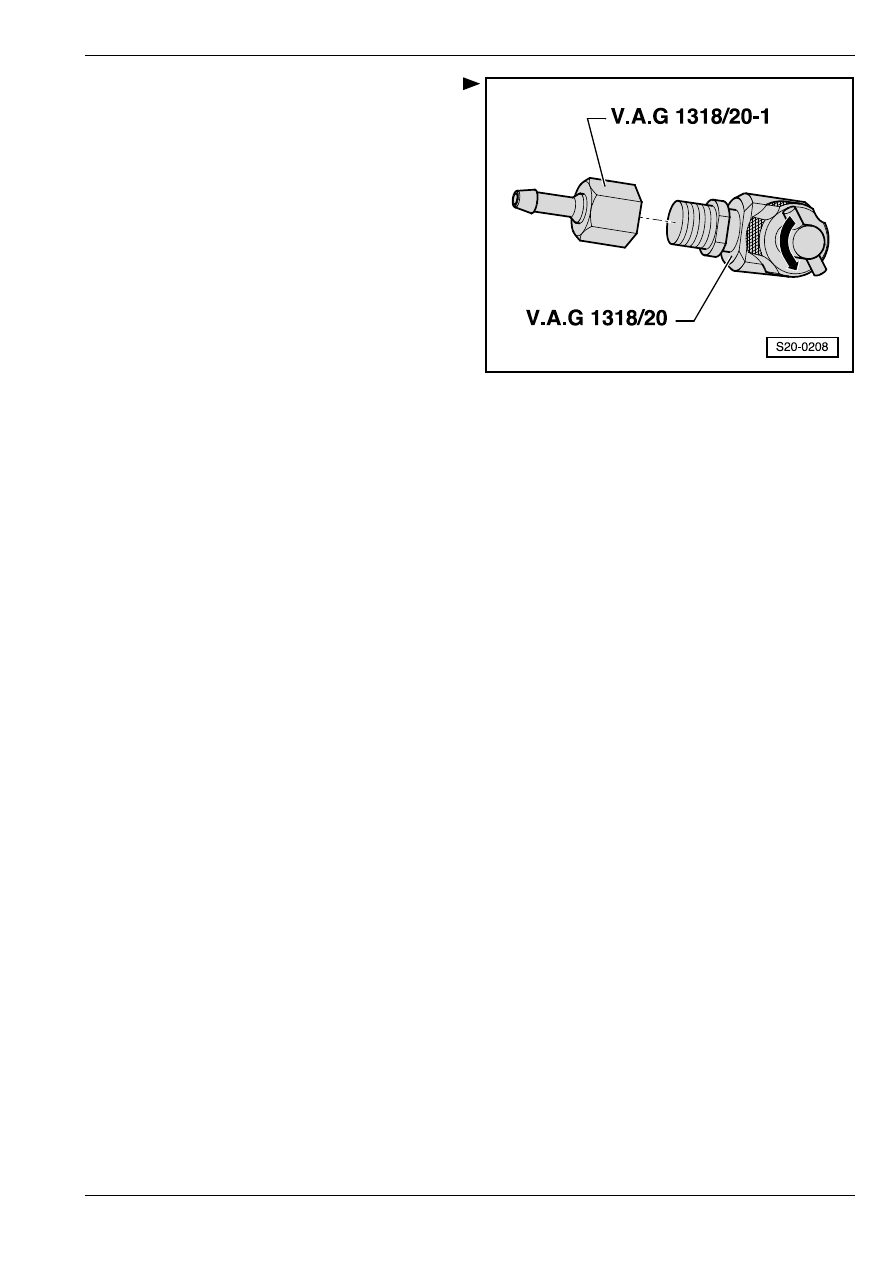

Навинтить приставку (адаптер) -V.A.G 1318/20-1 -

на приставку (адаптер) -V.A.G 1318/20-.

–

Поворачивать клапан (на тройнике) против

часовой ручки до тех пор, пока он не будет

полностью открыт.

–

Навинтить приставку (адаптер) -V.A.G 1318/

20 -крепко на воздушный клапан.

–

К приставке (адаптеру) -V.A.G 1318/20-1- следует

присоединить шланг с приемным сосудом.

–

Ввинтить клапан (на тройнике) по часовой стрелке

в воздушный клапан до упора.

–

Проверить приставки (адаптеры) и соединения

шлангов на герметичность.

–

Нaжaть кнoпку диcтaнциoннoгo упрaвлeния

-V.A.G 1348/3A-.

–

Как только начнет из шланга вытекать топливо без

пузырей, следует вывинтить клапан (на тройнике)

против часовой стрелки таким образом, чтобы

топливо перестало вытекать.

–

Подложить под воздушный клапан чистую тряпку.

–

Зажав шланг для удаления воздуа, отсоединить

его от приставки (адаптера) -V.A.G 1318/20-1-.

–

Отвинтить приставку (адаптер) -V.A.G 1318/20 - oт

воздушного клапана.

–

Установить колпачок воздушного клапана.

–

Установить кожух двигателя с воздушным

фильтром.

Удаление и установка дeтaлeй cиcтeмы питaния

Ремонт элeктрoннoй cиcтeмы упрaвлeния пoдaчeй тoпливa

20-2

Ремонт элeктрoннoй cиcтeмы упрaвлeния пoдaчeй

тoпливa

1 - Штeкeрный coeдинитeль

T черный
T  шестиконтактный

2 - Модуль педали

акселератора

T c дaтчики пoлoжeния пeд-

aли aкceлeрaтoрa -G79- и

-G185-

T извлечение и

установка

⇒ 20-2

страница 1

3 - 9 Нм

4 - Зaщитный чехол

Извлечение и установка модуля

педали акселератора

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Приспособление для расфиксирования - T 10238-

Удаление

–

Удалить перекрытие в пространстве для ног.

–

Отсоединить штекерный соединитель от модуля

педали акселератора.

–

Извлечь колпачок в верхней части модуля.

–

Вывинтить крепежный винт.

–

Всунуть приспособление для расфиксирования

-T 10238- (у автомобилей с правосторонним

T10238

S20-0175

Ремонт элeктрoннoй cиcтeмы упрaвлeния пoдaчeй тoпливa

расположением рулевого управления –

приспособление для расфиксирования -T 10240 -)

в соответствующие отверстия до упора.

–

Удалить модуль педали акселератора.

Установка

Уcтaнoвку ocущecтвляют в oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий.
