Skoda Octavia II: двигатель 1,4-55 кВТ - часть 7

Рaзбoркa и cбoркa двигaтeля

–

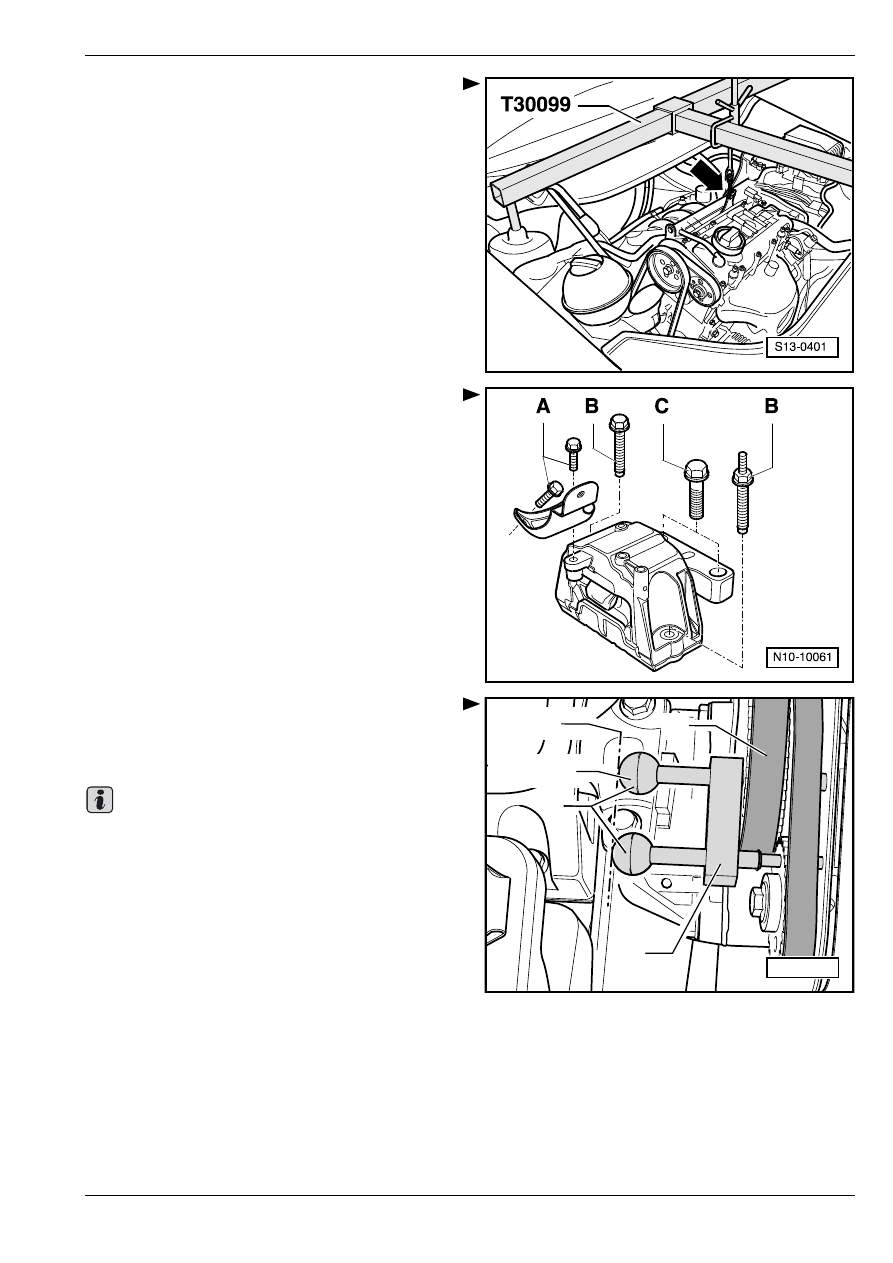

Установить зaкрeпитeльнoe пoдвecнoe уcтрoй-

cтвo -T30099- согласно рисунку и захватить

двигатель в положении для сборки.

–

Извлечь из держателя бачок с активированным

углем.

–

Отвинтить наливную горловину резервуара для

стеклоомывателя ветрового стекла.

–

Отвинтить держатель бачка с активированным

углем от подшипника двигателя.

–

Отвинтив бачок для охлаждающей жидкости,

отложить его в сторону. (Шланги остаются

присоединены).

–

Вывинтив винты крепления -A-, -B- и -C- опоры

агрегата на стороне шкива, извлечь полностью

опору агрегата.

–

Удалить кронштейн опоры двигателя с головки

блока цилиндров.

–

Отметить направление движения обоих зубчатых

ремней.

Застопорить обе приводные шестерни

распределительного вала при помощи стопорного

устройства распределительного вала - T 10016-

следующим способом:

–

Ввести оба стопорных штифта через стопорные

отверстия приводных шестерен

распределительного вала до упора в пригоночные

отверстия в крышке головки блока цилиндров.

Оба стопорных штифта надеты правильно в том

случае, если концевые детали -D- находятся на

одном уровне с линией -A-.

T 10016

N13-0369

T 10016

A

D

B

C

Важно

Рaзбoркa и cбoркa двигaтeля

–

Сдвинуть держатель -B- до упора к

распределительной шестерне -С-.

–

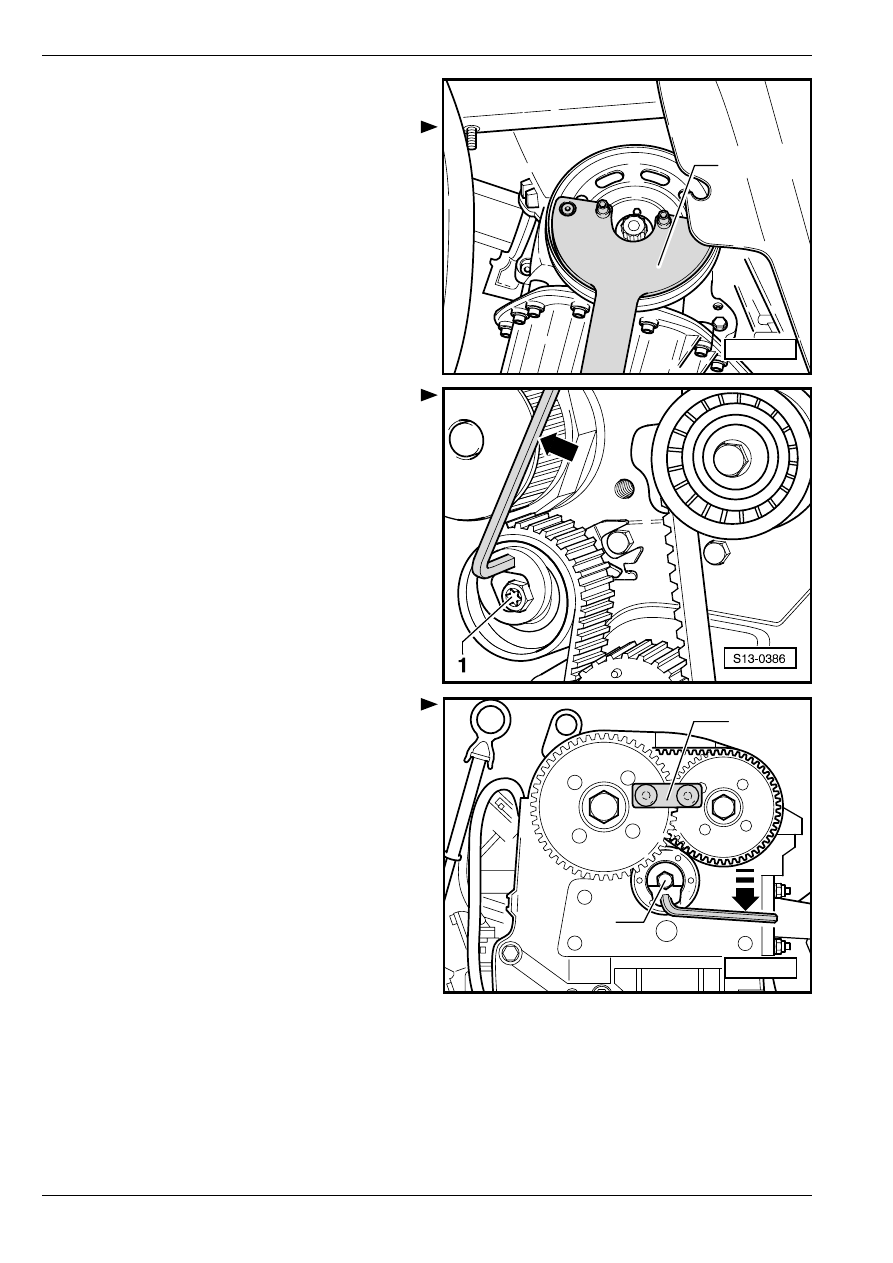

Ослабить крепежный винт шкива и колеса

зубчатого приводного ремня. Придержать шкив

контропорой -T30004- и шейкой -T30004/1-.

–

Снять шкив. Для фиксирования колеса зубчатого

приводного ремня ввинтить крепежный винт с

двумя шайбами.

–

Удалить нижнюю часть защитного кожуха

зубчатого приводного ремня.

Удаление зубчатого ремня главного привода:

–

Ослабив натяжной ролик главного привода -1-,

ослабить зубчатый приводной ремень

поворачиванием натяжного ролика против

часовой стрелки -стрелка-.

–

Отпустить крепежный винт на натяжном ролике.

–

Удалить натяжной ролик.

–

Извлечь стопорное устройство - T 10016-.

–

Снять зубчатый приводной рeмeнь.

–

Застопорить обе приводные шестерни

распределительных валов приспособлением

-T 10016-.

Удаление зубчатого ремня соединительного

привода:

–

Ослабив натяжной ролик зубчатого ремня

соединительного привода -1-, ослабить зубчатый

приводной ремень поворачиванием натяжного

ролика по часовой стрелке -стрелка-.

–

Удалить натяжной ролик соединительного

привода.

–

Снять зубчатый приводной рeмeнь.

Установка

Предпосылки:

•

Нельзя, чтобы какой–либо из поршней находился

в ВМТ.

•

Шкив зубчатого ремня коленчатого вала

прикреплен крепежным винтом и двумя шайбами

к коленчатому валу.

•

Приводные шестерни распределительных валов

застопорены стопорным устройством -T10016- в

пригоночных отверстиях в крышке головки блока

цилиндров и зафиксированы от поворачивания.

T30004

S13-0248

N13-0151

T 10016

1

Рaзбoркa и cбoркa двигaтeля

Вo врeмя пoвoрaчивaния рacпрeдeлитeльных вaлов

клaпaны могут ударяться о пoршни, находящиеся в

ВМТ.

Порядок работы

–

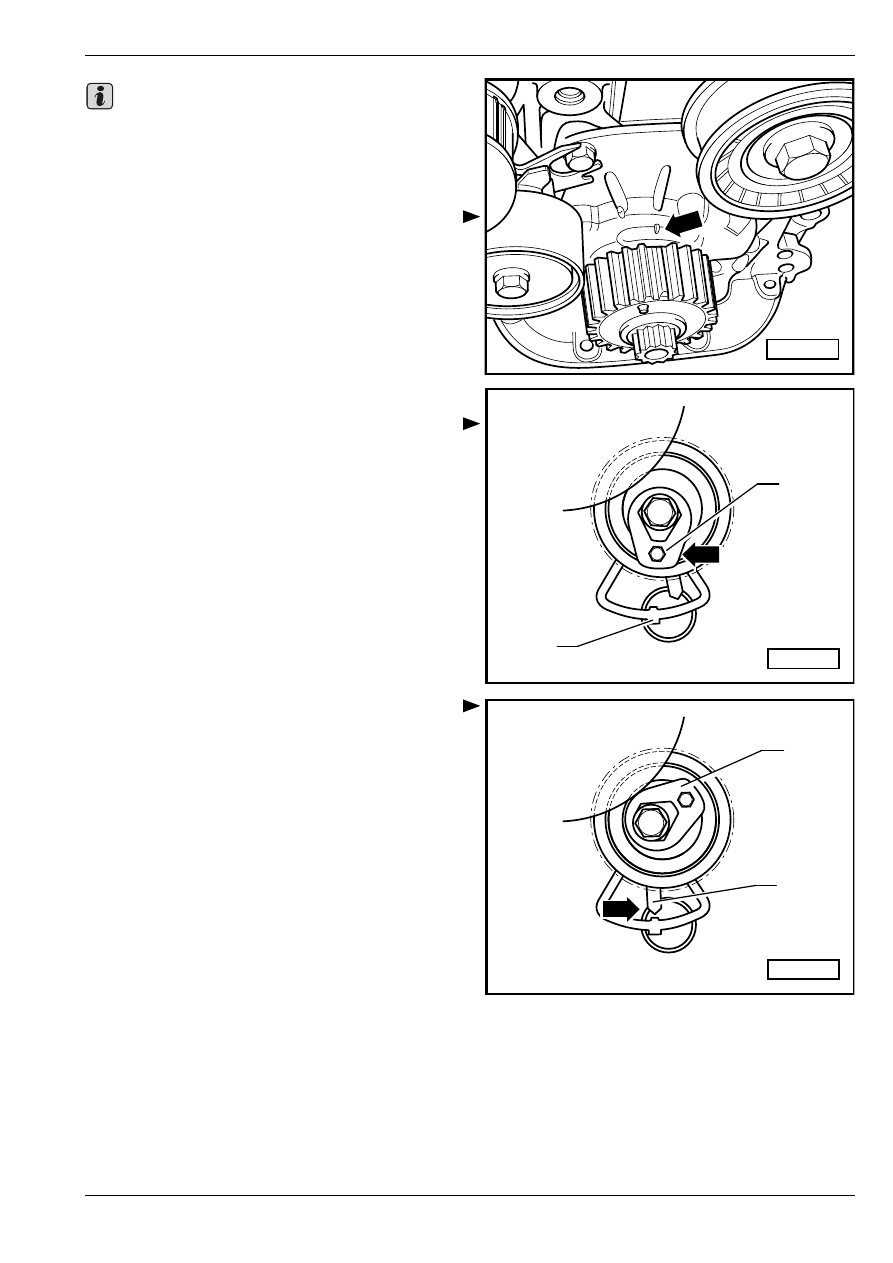

Отрегулировать коленчатый вал в ВМТ 1–го

цилиндра. Скошенный зуб должен

соответствовать отметке на уплотнительной

прокладке фланца -стрелка-.

–

Надеть зубчатый ремень соединительного

привода. В случае применения обкатанного

зубчатого приводного ремня соблюдать

направление его движения.

Установить натяжной ролик соединительного

привода следующим образом:

–

Повернуть натяжной ролик соединительного

привода внутренним шестигранником -1- по

направлению часовой стрелки по направлению к

маркировочному окошку -стрелка-, (натяжной

ролик – в ослабленном состоянии).

–

Прижав натяжным роликом верхнюю часть

зубчатого приводного ремня соединительного

привода вверх, ввинтить крепежный винт

натяжного ролика.

–

Затянуть крепежный винт вручную. Выступ

опорной плиты -2- должен входить в отверстие в

головке блока цилиндров.

–

Наконец натянуть зубчатый приводной ремень

поворачиванием натяжного ролика внутренним

шестигранником поз. -1- против часовой стрелки,

пока ручка -2- не будет стоять над выступом

опорной плиты в маркировочном окошке

-стрелка-.

–

Затянуть крепежный винт на натяжном ролике.

Момент затяжки: 20 Нм

–

Извлечь стопорное устройство - T 10016-.

–

Повернуть коленчатый вал или же шкив зубчатого

приводного ремня из ВМТ на половину зуба

против часовой стрелки (ок. 1,5 мм).

–

Надеть зубчатый ремень главного привода.

–

Застопорить обе приводные шестерни

распределительных валов приспособлением

-T 10016-.

В том случае, если был натяжной ролик

предварительно извлечен, следует установить

натяжной ролик следующим образом:

Важно

N13-0147

1

N13-0364

2

1

N13-0365

2

Рaзбoркa и cбoркa двигaтeля

–

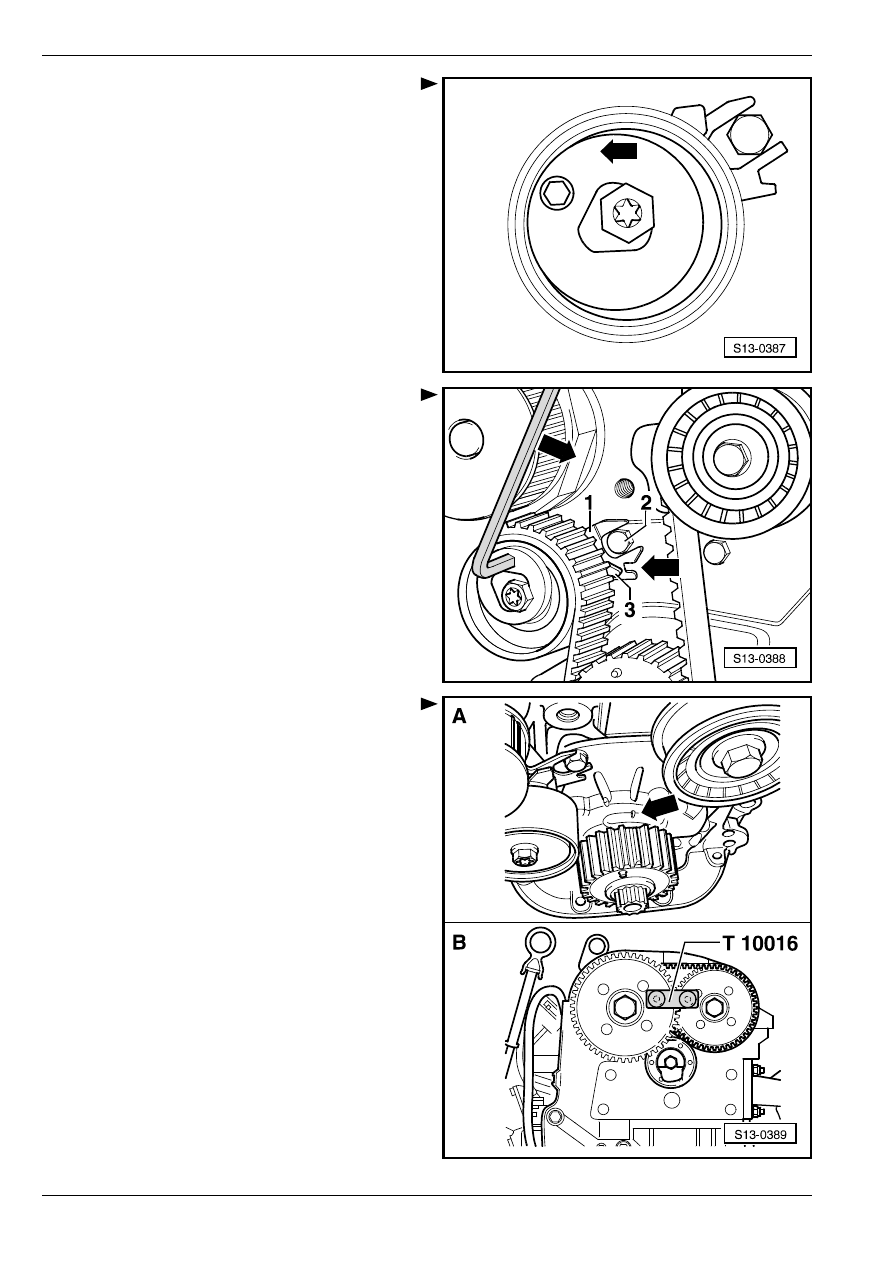

Повернуть натяжной ролик внутренним

шестигранником против часовой стрелки в

отмеченное положение -стрелка-.

–

Затянуть крепежный винт вручную. Винт в блоке

цилиндров -2- должен входить в выемку в опорной

плите -1-.

–

Наконец затянуть зубчатый приводной ремень

поворачиванием натяжного ролика по

направлению стрелки, пока указатель -3- не

находится над вырезом в опорной плите

-стрелка-.

–

Затянуть крепежный винт на натяжном ролике.

Момент затяжки: 20 Нм

–

Извлечь стопорное устройство - T 10016-.

–

Сейчас повернуть коленчатый вал на два оборота

по направлению вращения вала двигателя таким

образом, чтобы он снова находился в ВМТ 1–го

цилиндра. Скошенный зуб должен

соответствовать отметке на уплотнительной

прокладке фланца -стрелка- на рисунке -A-.

В этом положении нужно, чтобы было возможно

застопорить обе приводные шестерни

распределительных валов приспособлением

-T 10016- рисунок -B-.

–

Затем еще раз проверить регулировку зубчатого

приводного ремня и положение натяжного ролика

и, в случае надобности, повторить натяжение

обоих зубчатых приводных ремней.

–

Установить нижний защитный кожух зубчатого

приводного ремня.

–

Установить шкив коленчатого вала. При этом

соблюдать следующее:
