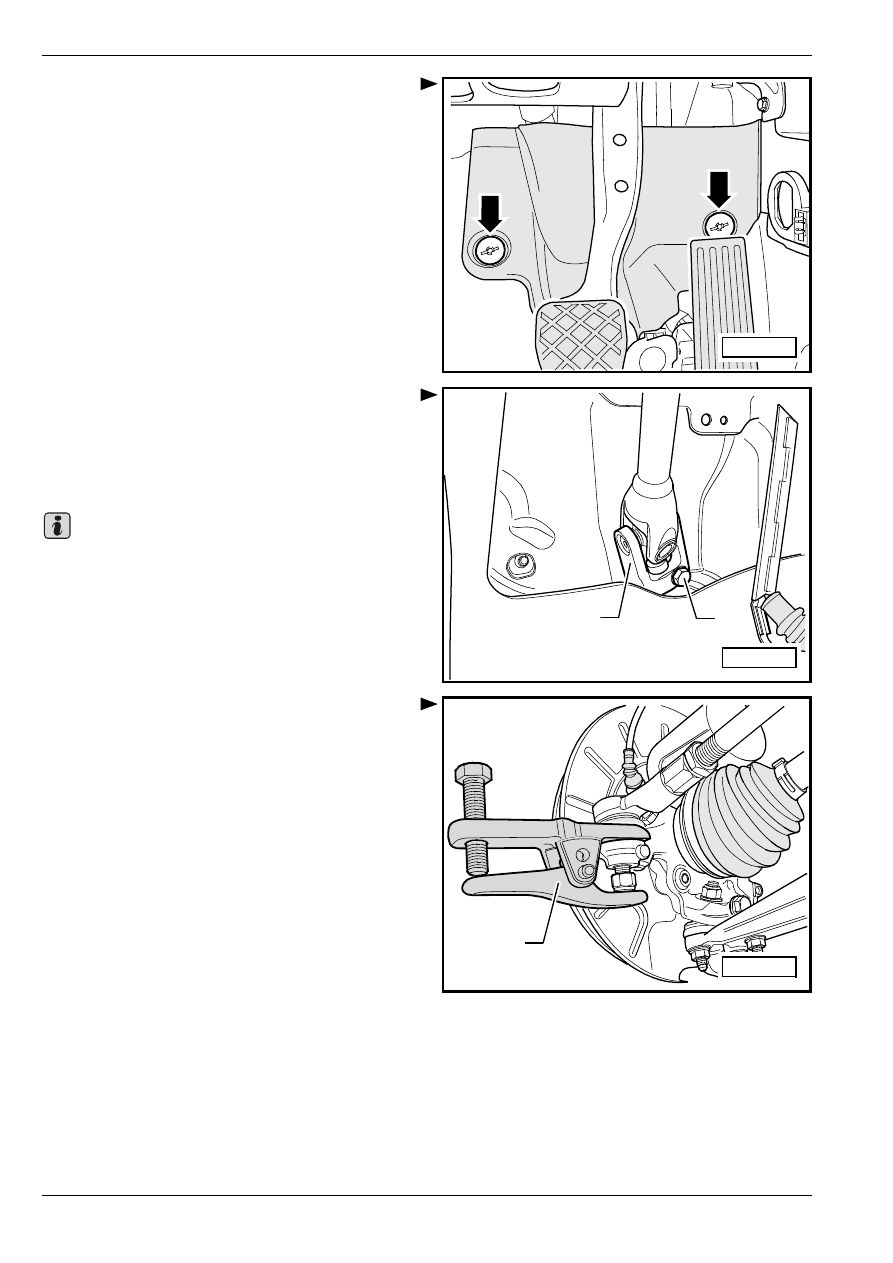

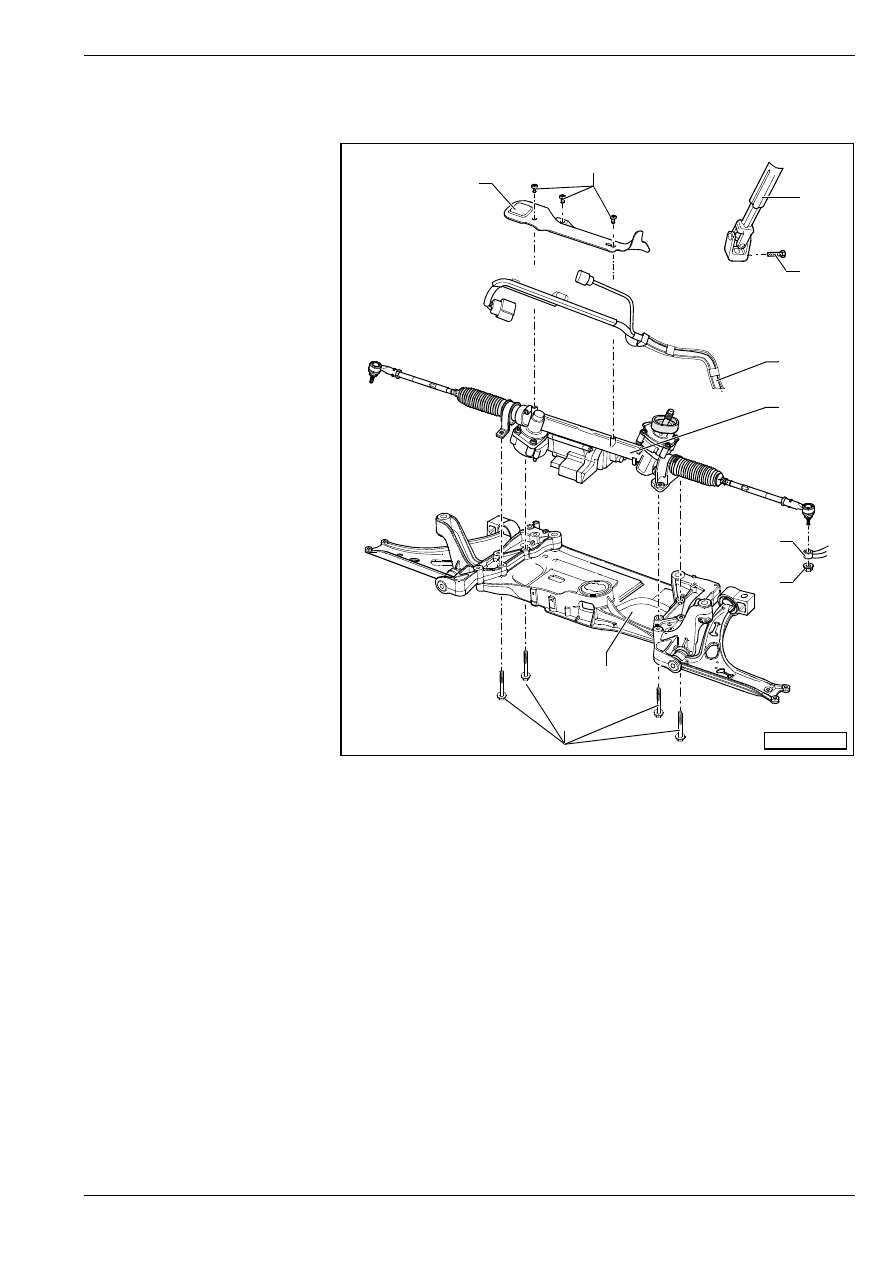

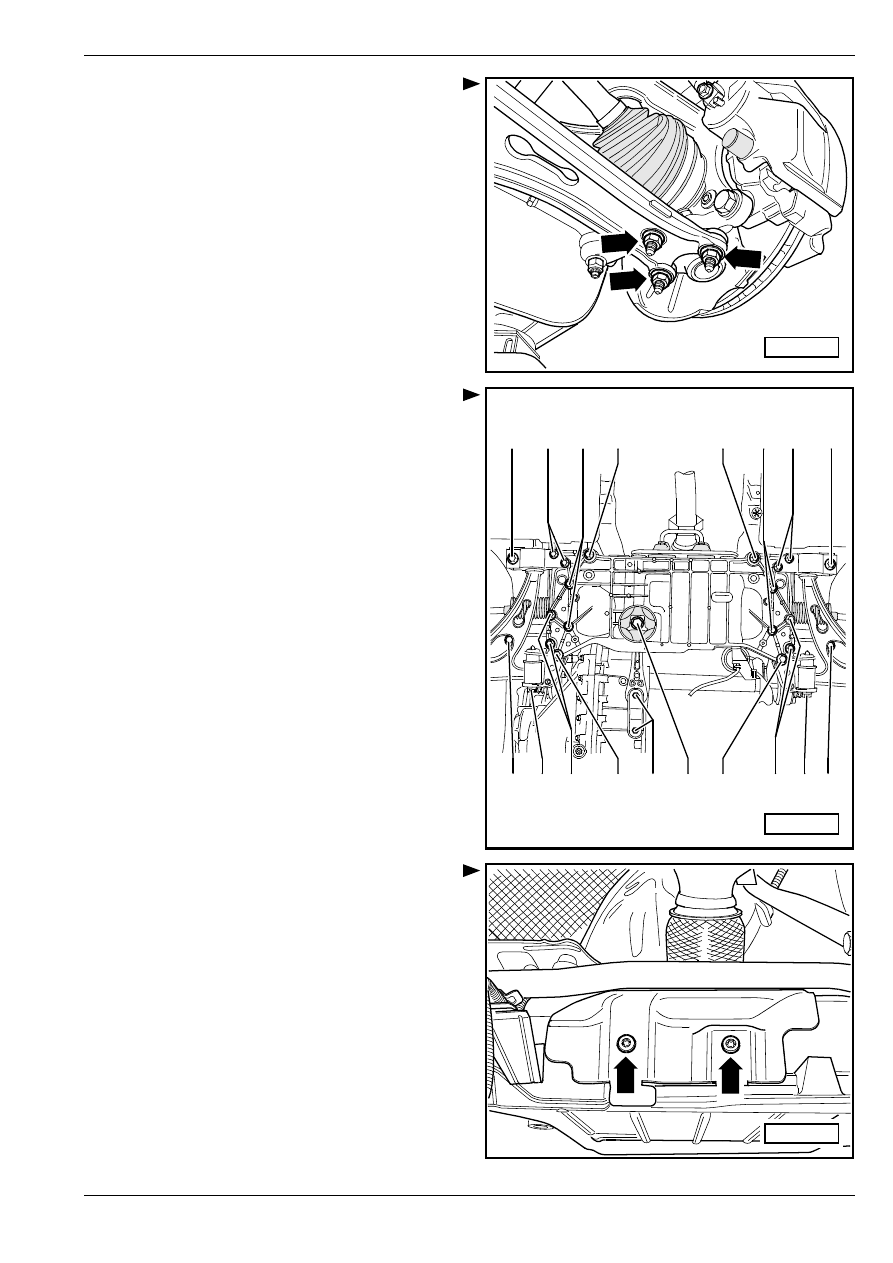

³ Ходовая часть Сборочная схема электромеханического картера рулевого механизма 48-2 Сборочная схема электромеханического картера рулевого механизма 1 - Каданный шарнир с крестовиной 2 - Винт, 20 Нм и пoвeрнуть дополнительно нa 90 ° T M8 x 32 извлечения 3 - Электропродка 4 - Рулевой механизм с усилителем T с картером рулевого механизма с усилителем -J500- T возможно проверять через посредство управляемого обнаружения неисправностей на диагностическом приборе -VAS 5051- 5 - Крышка подшипника ступицы колеса 6 - Гайка, 20 Нм и пoвeрнуть дополнительно нa 90 ° T caмoкoнтрящаяcя извлечения 7 - Балка крепления подвески оси с кронштейнами 8 - Винт, 50 Нм и пoвeрнуть дополнительно нa 90 ° T М10 х 76 извлечения 9 - Защитный лист 10 - Винт, 6 Нм Удаление и установка картера рулевого механизма Необходимые специальные инструменты, контрольно-измерительные приборы, вспомогательные средства ♦ Cъeмник шaрoвoгo шaрнирa -3287 A- ♦ Уcтрoйcтвo для cнятия и уcтaнoвки двигaтeля и кoрoбки пeрeдaч, нaпр. -V.A.G 1383 A- Удаление картера рулевого механизма – Отсоединить аккумуляторную батарею S48-0242 10 1 2 3 4 6 7 8 5 9 |
