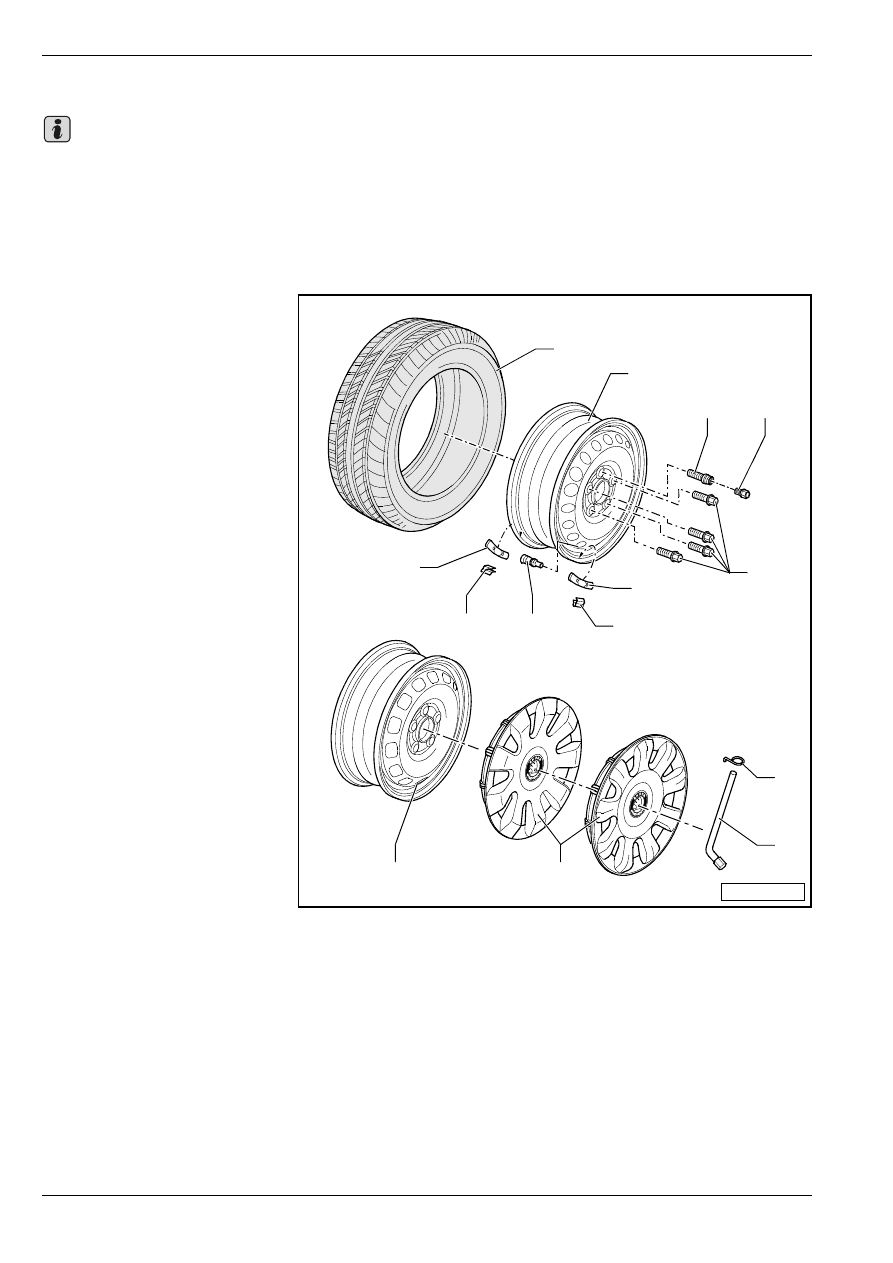

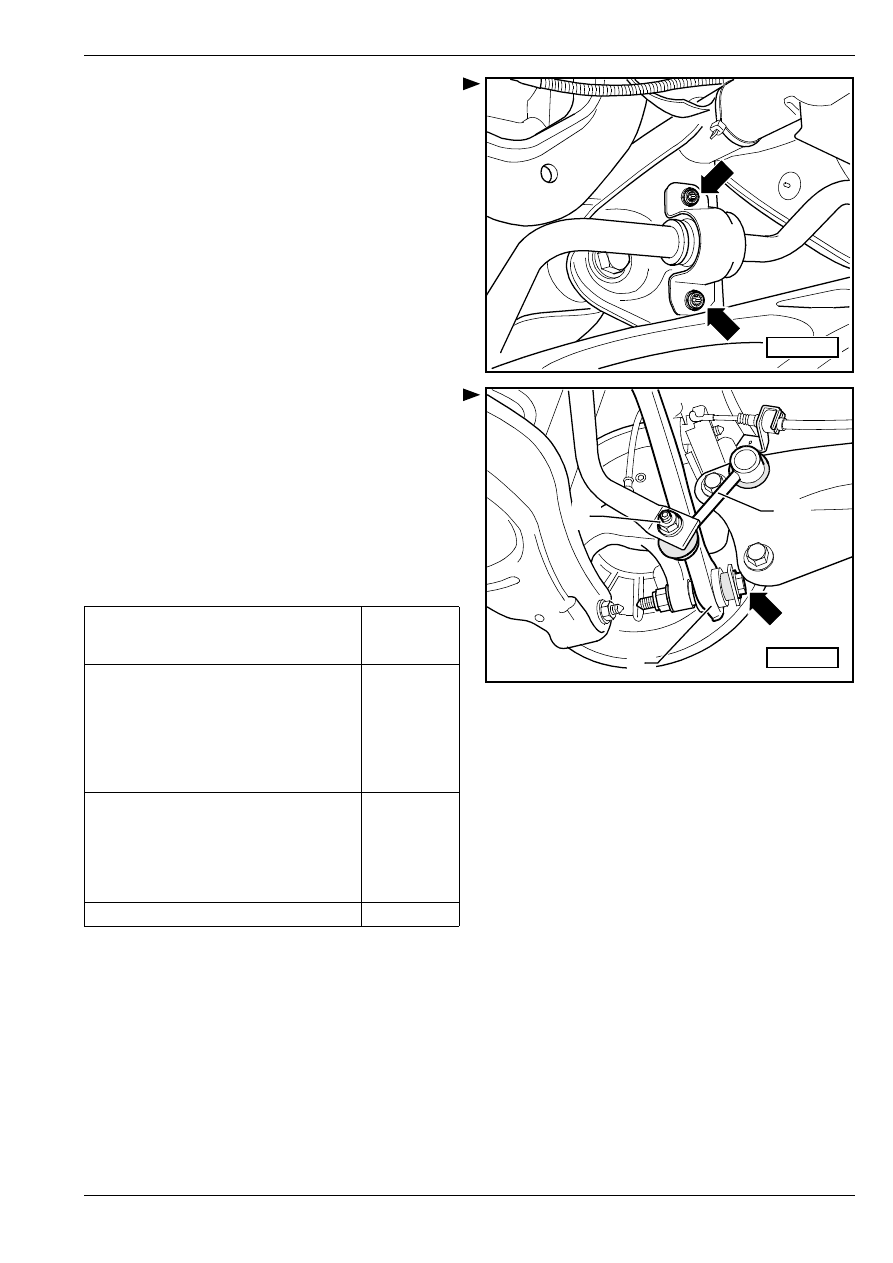

³ Ходовая часть Сборочная схема: Бaлкa крeплeния подвески ocи, пoпeрeчный рычaг пoдвecки, поперечная рулевая тяга – Затянуть винты -стрелки- стяжного хомута стабилизатора. – Затянуть винт -стрелка- поперечной рулевой тяги -3-. – Установив в стабилизатор держатель -2-, затянуть гайку -1-. – Установить витую пружину ⇒ раздел 42-4. – Установив колесо, затянуть его. – Осуществить промер автомобиля ⇒ раздел 44–2. Моменты затяжки: S42-0175 1 3 2 S42-0174 поперечная рулевая тяга (соединительная тяга) на балке крепления подвески оси 95 Нм поперечная рулевая тяга (соединительная тяга) на крышке подшипника ступицы колеса ♦ Применить новые винт и гайку! ♦ Затягивать в положении снаряженного веса! 130 Нм + 90 ° стяжные хомуты стабилизатора на балке крепления подвески оси ♦ Применить новые винты! ♦ Затягивать в положении снаряженного веса! 20 Нм + 90 ° бoлты крeплeния кoлeca 120 Нм |
