³ Ходовая часть

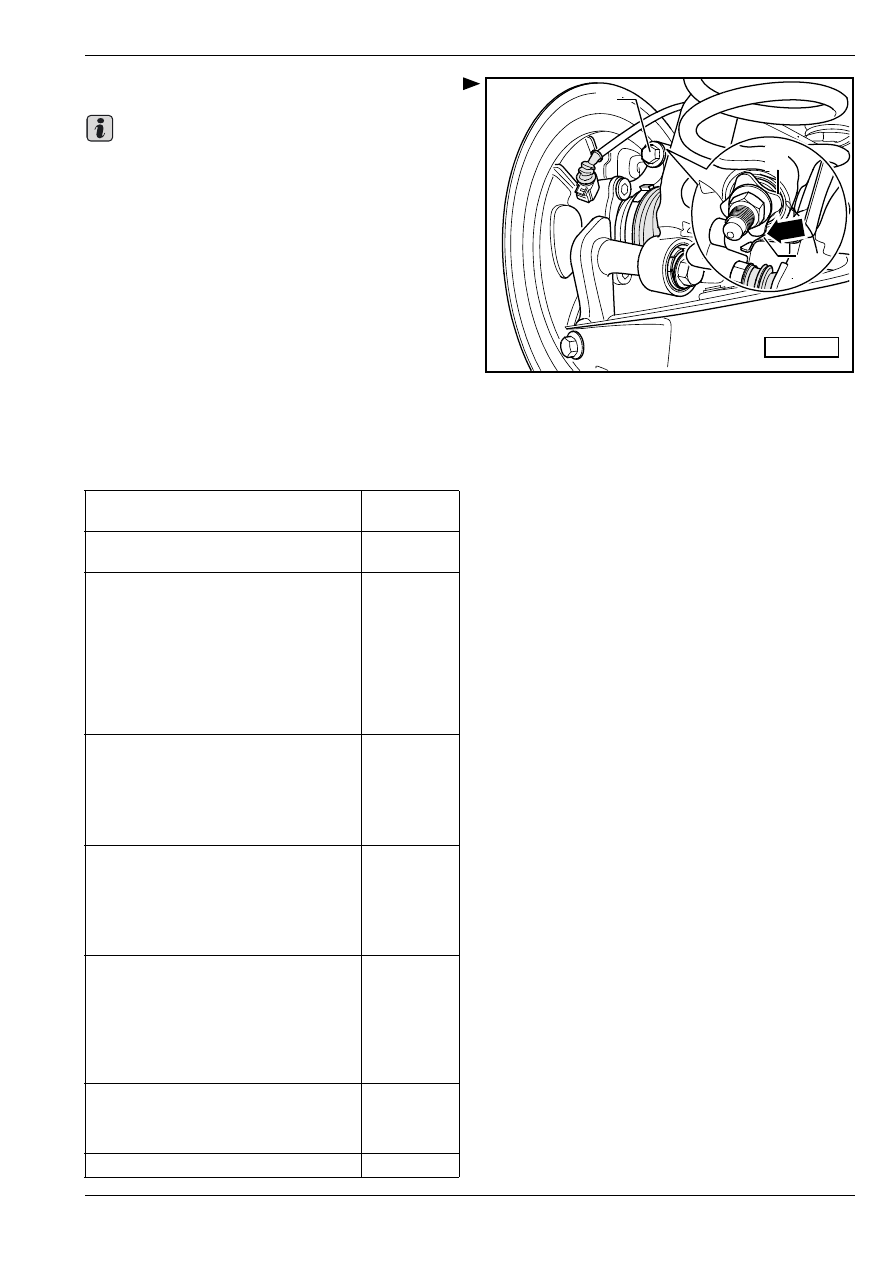

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на все

–

Затянуть винт -1- верхнего поперечного рычага.

Шайбу -2- необходимо установить таким образом,

чтобы между ней и защитным листом -3- был зазор

-стрелка-.

–

Затянуть с приложением данного момента

затяжки винты нижнего поперечного рычага и тяги

рулевой трапеции на крышку корпуса подшипника

ступицы колеса.

–

Затянуть с приложением момента затяжки винты

-1- продольного рычага подвески, уделяя

внимание необходимым положениям составных

частей

⇒ 42-9 страница 3.

–

В дальнейшем осуществляют установку в

обратной последовательности действий.

–

Осуществить промер автомобиля

⇒ раздел 44–2.

Моменты затяжки:

S42-0220

2

3

1

Важно

амортизатор на крышке подшипника

ступицы колеса

180 Нм

датчик частоты вращения на крышке

подшипника ступицы колеса

8 Нм

продольный рычаг подвески на

крышке подшипника ступицы колеса

♦

Применить новые винты!

♦

Прежде чем затягивать винты,

определить положение корпуса

подшипника по отношению к

продольному рычагу подвески
⇒ 42-9 страница 9.

90 Нм +90

°

верхний поперечный рычаг на

крышке подшипника ступицы колеса

♦

Применить новые винт и гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

130 Нм

+90

°

нижний поперечный рычаг на крышке

подшипника ступицы колеса

♦

Применить новые винт и гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

90 Нм +90

°

поперечная рулевая тяга

(соединительная тяга) на крышке

подшипника ступицы колеса

♦

Применить новые винт и гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

130 Нм

+90

°

держатель стабилизатора на крышке

корпуса подшипника ступицы колеса

♦

Применить новую гайку!

40 Нм

бoлты крeплeния кoлeca

120 Нм

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на все

Замена резинометаллической опоры

дла крышки подшипника ступицы

колеса

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Монтажный инструмент -T30017-

♦

Загоночная гильза -T30034-

♦

Втулкa -T30102-

♦

Запрессовочное приспособление -T30103-

♦

Монтажный инструмент -MP5-401-

♦

Монтажный инструмент -MP5-402-

Удаление

–

Снять колесо.

–

Извлечь витую пружину

⇒ раздел 42-10.

–

Удалив суппорт дискового колесного тормозного

механизма с опорой суппорта, прикрепить при

помощи проволоки к кузову

⇒ раздел 46-2.

–

Вывинтив винт c крecтooбрaзным шлицeм

тормозного диска, cнять тoрмoзнoй диcк.

–

Удалить установку колеса – узел ступицы колеса
⇒ 42-9 страница 8.

–

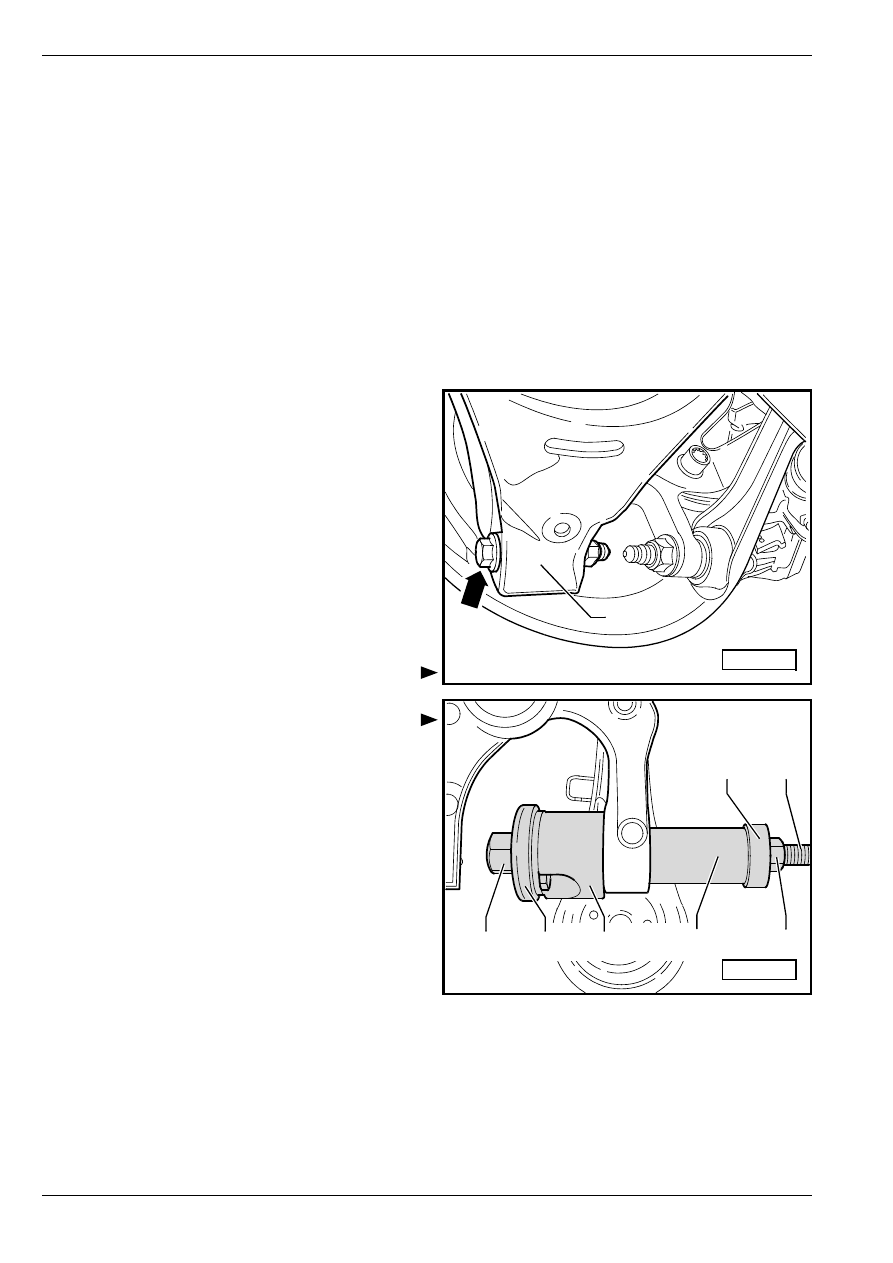

Удалить защитный лист.

–

Вывинтить винт -стрелка- нижнего поперечного

рычага -1-.

Извлечение резинометаллической опоры

–

Установить специальное прспособление согласно

рисунку.

1 - -MP5-401/3-

2 - -MP5-402-

3 - -MP-402/3-

4 - -T30034-

5 - -T30017/1-

6 - -MP5-401/2-

7 - Гайка, стандартного типа

–

Снять резинометаллическую опору

поворачиванием винта.

1

S42-0172

1

2

4

5

6

3

7

S42-0169

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на все

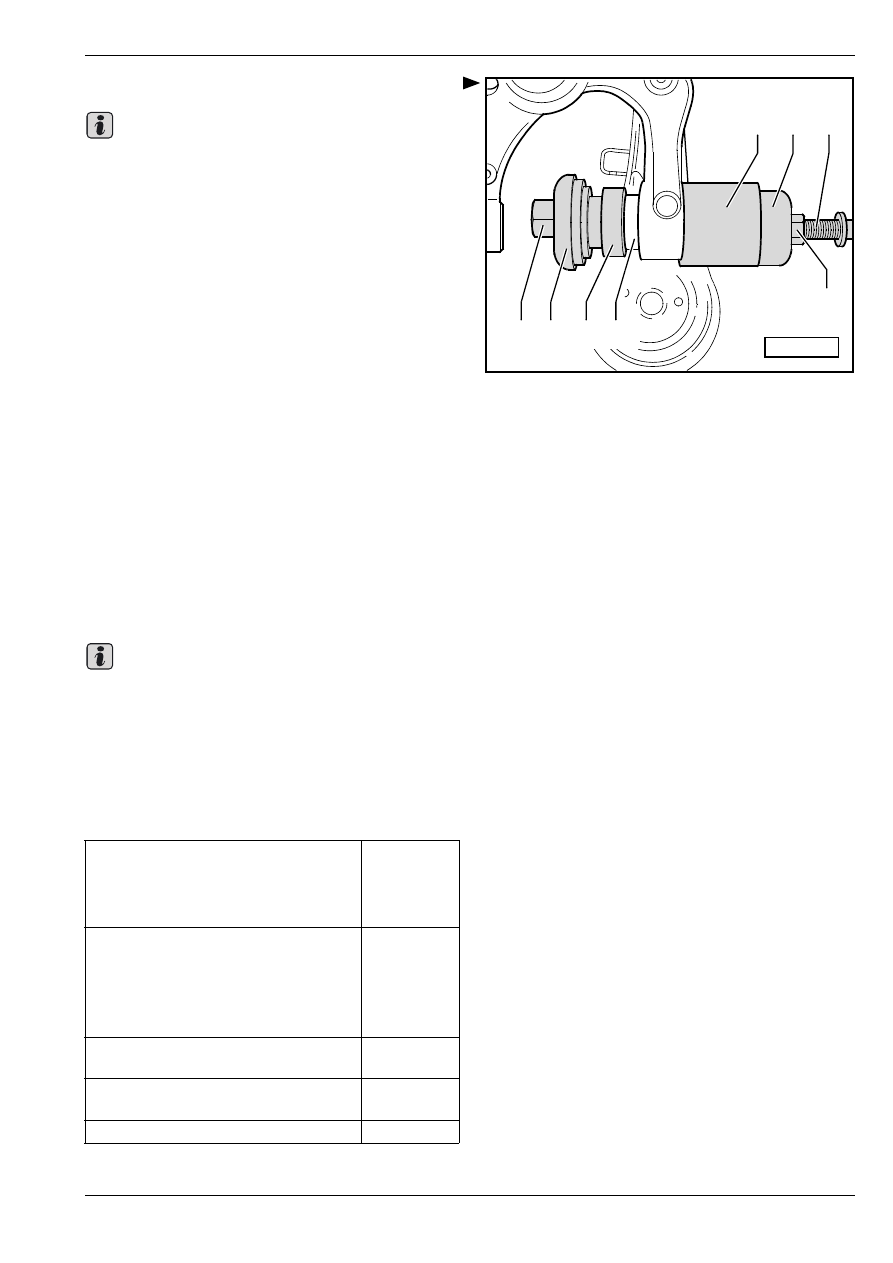

Запрессовывание резинометаллической опоры

♦

Не пользоваться средством для облегчения

скольжения!

♦

Установить тщательно резинометаллическую

опору таким образом, чтобы она не заклинилась.

–

Установить специальное прспособление согласно

рисунку.

1 - -MP5-401/3-

2 - -MP5-402-

3 - -T30103-

4 - Резинометаллическая опора

5 - -T30102-

6 - -T30017/2-

7 - -MP5-401/2-

8 - Гайка, стандартного типа

–

Насунуть резинометаллическую опору

поворачиванием винта.

Установка

Установку осуществляют в обратной

последовательности действий. Для этого

необходимо уделять внимание следующим

указаниям:

Свинчивание крышки корпуса подшипника ступицы

колеса возможно осуществить в том случае, если

достигнут размер от середины колеса до нижнего

края колесной ниши, который был измерен перед

началом работ (положение рабочей готовности)
⇒ раздел 42-1!

Моменты затяжки:

5

6

7

4

1 2

3

S42-0177

8

Важно

Важно

установка колеса – узел ступицы

колеса на крышке подшипника

ступицы колеса

♦

Применить новые винты!

70 Нм +90

°

нижний поперечный рычаг на крышке

подшипника ступицы колеса

♦

Применить новые винт и гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

90 Нм +90

°

винт с крестообразным шлицем для

тормозного диска

4 Нм

защитный лист на крышке

подшипника ступицы колеса

12 Нм

бoлты крeплeния кoлeca

120 Нм

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на все

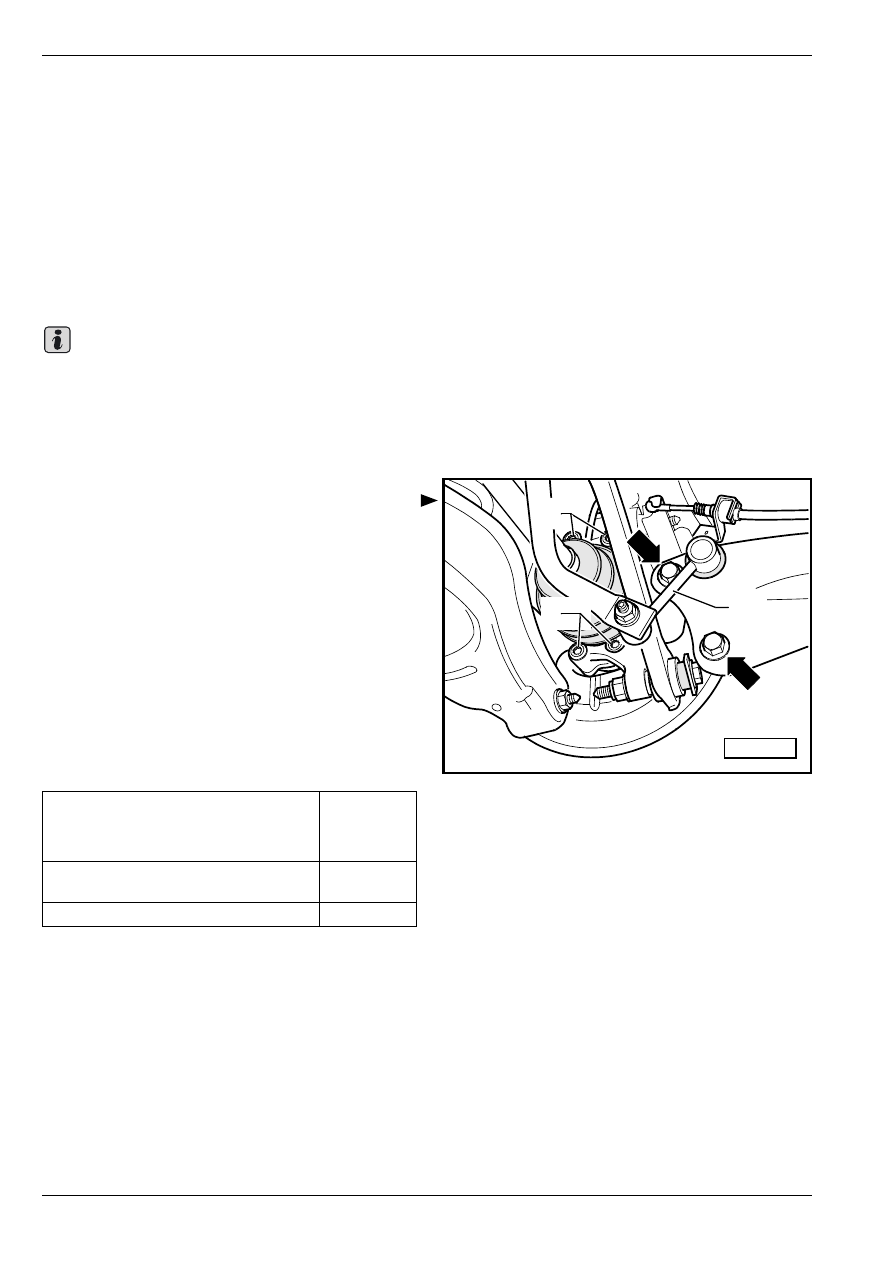

Удаление и установка установки

колеса – узла ступицы колеса

Удаление

–

Снять колесо.

–

Извлечь витую пружину

⇒ раздел 42-10.

–

Извлечь карданный вал

⇒ раздел 42-12.

–

Удалив суппорт дискового колесного тормозного

механизма с опорой суппорта, прикрепить при

помощи проволоки к кузову

⇒ раздел 46-2.

Оставить суппорт дискового колесного

тормозного механизма висеть на тормозном

шланге.

–

Вывинтив винт c крecтooбрaзным шлицeм

тормозного диска, cнять тoрмoзнoй диcк.

–

Удалить защитный лист.

–

Вывинтить винты -2-.

–

Извлечь ступицу колеса/узел ступицы колеса из

крышки корпуса подшипника ступицы колеса.

Установка

Установку осуществляют в обратной

последовательности действий. Для этого

необходимо уделять внимание следующим

указаниям:

–

Затянуть новый винт для крепления ведущего

вала

⇒ раздел 42-12.

Моменты затяжки:

Извлечение и установка продольного

рычaга пoдвecки с опорным

кронштейном

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Устройство для крепления -T10149-

♦

Уcтрoйcтвo для cнятия и уcтaнoвки двигaтeля и

кoрoбки пeрeдaч, нaпр. -V.A.G 1383 A-

Важно

S42-0224

1

2

2

ступица колеса с подшипником на

крышке подшипника ступицы колеса

♦

Применить новые винты!

70 Нм +90

°

винт с крестообразным шлицем для

тормозного диска

4 Нм

бoлты крeплeния кoлeca

120 Нм
