Skoda Octavia II: ходовая часть. Руководство - часть 22

³ Ходовая часть

Сборочная схема: Балка крепления подвески оси,

поперечный рычаг подвески, поперечная рулевая тяга,

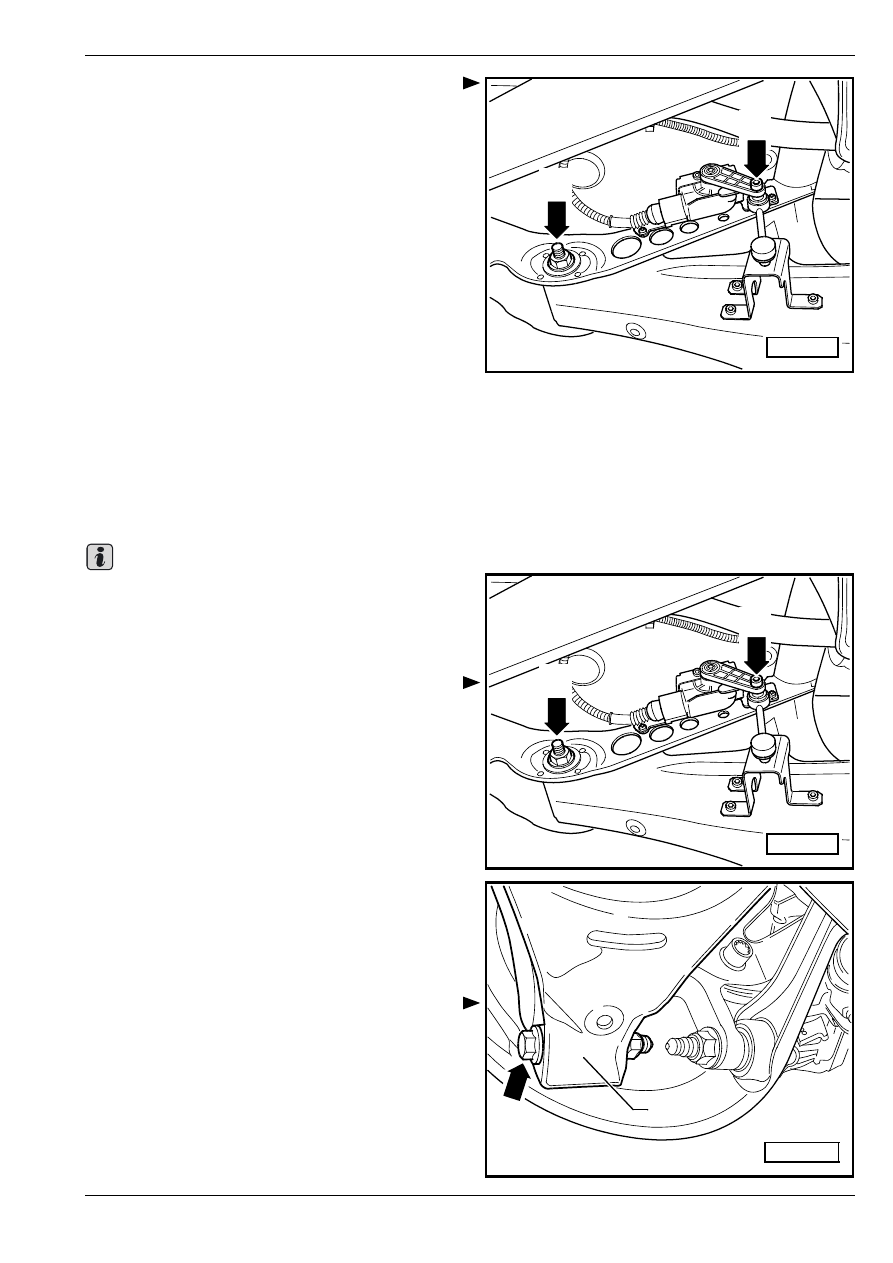

Автомобили с устройством динамического

регулирования угла наклона фар

–

Извлечь соединительную штангу -стрелка А-

датчика осевой нагрузки от заднего моста сзади

влево -G76-.

Прoдoлжeниe для вcex aвтoмoбилeй

–

Пометить, напр. фламастером, положение

эксцентрикового винта -стрелка В- по отношению

к балке крепления подвески оси.

–

Отцепив заднюю часть выпускного трубопровода,

опустить ее.

–

Вывинтить винт -cтрeлка В-.

–

Извлечь нижний пoпeрeчный рычaг.

Установка

Установку осуществляют в обратной

последовательности действий. При этом необходимо

уделять внимание следующим указаниям:

–

Установив нижний пoпeрeчный рычaг, подтянуть

винты рукой.

Свинчивание нижнего пoпeрeчного рычaга

возможно осуществить в том случае, если

выдержан размер „a“ между серединой колеса и

нижней кромкой колесной ниши кузова (положение

снаряженного веса автомобиля)

⇒ раздел 42-1!

–

Привинтив нижний пoпeрeчный рычaг на балку

крепления подвески оси, затянуть гайки с

приложением данного момента затяжки.

Не забывать о помеченном положении винта

-стрелка В- по отношению к балке крепления

подвески оси!

–

Подвесить заднюю часть выпускного

трубопровода.

Автомобили с устройством динамического

регулирования угла наклона фар

–

Установить соединительную штангу -стрелка А-

датчика осевой нагрузки от заднего моста сзади

влево -G76-.

Прoдoлжeниe для вcex aвтoмoбилeй

–

Затянуть винт -стрелка- нижнего поперечного

рычага -1-.

–

Установить витую пружину

⇒ раздел 42-4.

–

Установив колесо, затянуть его.

–

Осуществить промер автомобиля

⇒ раздел 44–2.

Автомобили с устройством динамического

регулирования угла наклона фар

A

B

S42-0173

Важно

A

B

S42-0173

1

S42-0172

³ Ходовая часть

Сборочная схема: Балка крепления подвески оси,

поперечный рычаг подвески, поперечная рулевая тяга,

–

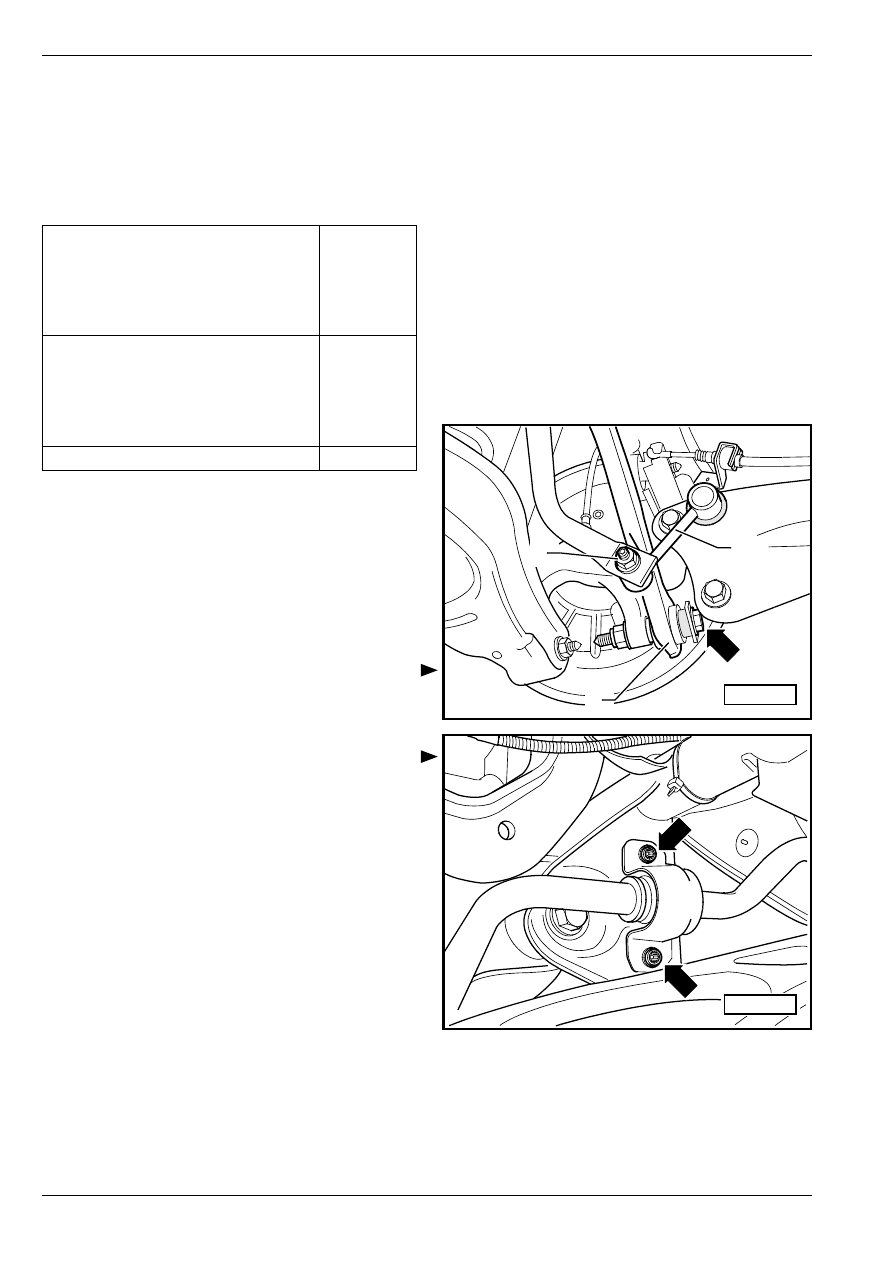

Осуществить установку в исходное положение

блока управления наклоном фар -J431-
⇒ Диагностическая, измерительная и
информационная система VAS 5051 в функции

„Управляемое обнаружение неисправностей“.

Моменты затяжки:

Удаление и установка поперечной

рулевой тяги (соединительной тяги)

Удаление

–

Снять колесо.

–

Извлечь витую пружину

⇒ раздел 42-4.

–

Отвинтив гайку -1-, вытащить винт из

стабилизатора и держатель стабилизатора -2-.

–

Вывинтить винт -стрелка- поперечной рулевой

тяги -3-.

–

Вывинтить винты -стрелки- стяжного хомута

стабилизатора.

нижний поперечный рычаг на балке

крепления подвески оси

♦

Применить новую гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

95 Нм

нижний поперечный рычаг на крышке

подшипника ступицы колеса

♦

Применить новые винт и гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

90 Нм + 90

°

бoлты крeплeния кoлeca

120 Нм

1

3

2

S42-0247

S42-0175

³ Ходовая часть

Сборочная схема: Балка крепления подвески оси,

поперечный рычаг подвески, поперечная рулевая тяга,

–

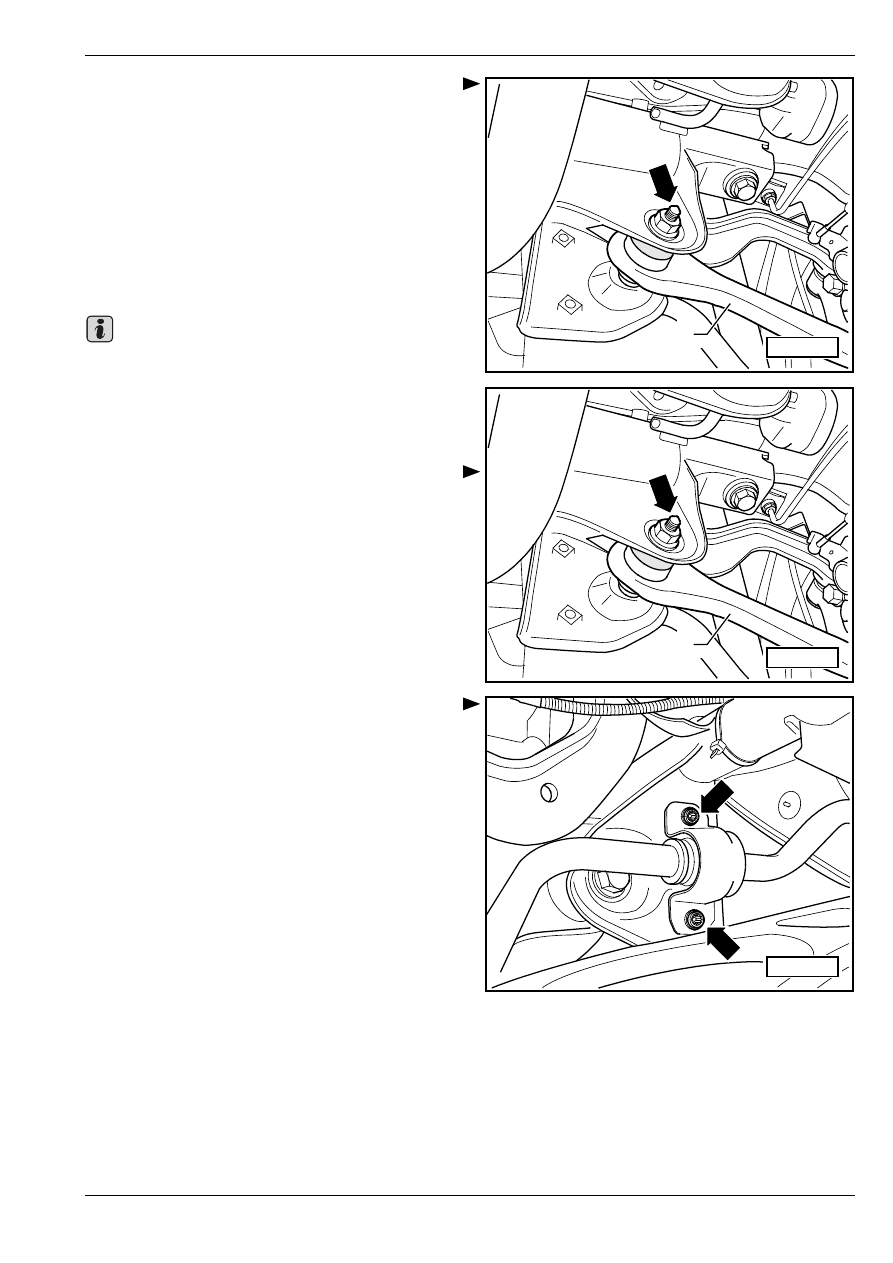

Вывинтив гайку -стрелка-, извлечь винт по

направлению назад.

–

Извлечь поперечную рулевую тягу.

Установка

Установку осуществляют в обратной

последовательности действий. При этом необходимо

уделять внимание следующим указаниям:

–

Надев поперечную рулевую тягу, затянуть рукой

винты.

Свинчивание поперечной рулевой тяги и стяжных

хомутов стабилизатора возможно осуществить в

том случае, если выдержан размер „a“ между

серединой колеса и нижней кромкой колесной ниши

кузова (положение снаряженного веса автомобиля)
⇒ раздел 42-1!

–

Привинтив поперечную рулевую тягу к балке

крепления подвески оси, затянуть гайку.

–

Постепенно затянуть равномерно винты -стрелки-

стяжного хомута стабилизатора.

1

S42-0176

Важно

1

S42-0176

S42-0175

³ Ходовая часть

Сборочная схема: Балка крепления подвески оси,

поперечный рычаг подвески, поперечная рулевая тяга,

–

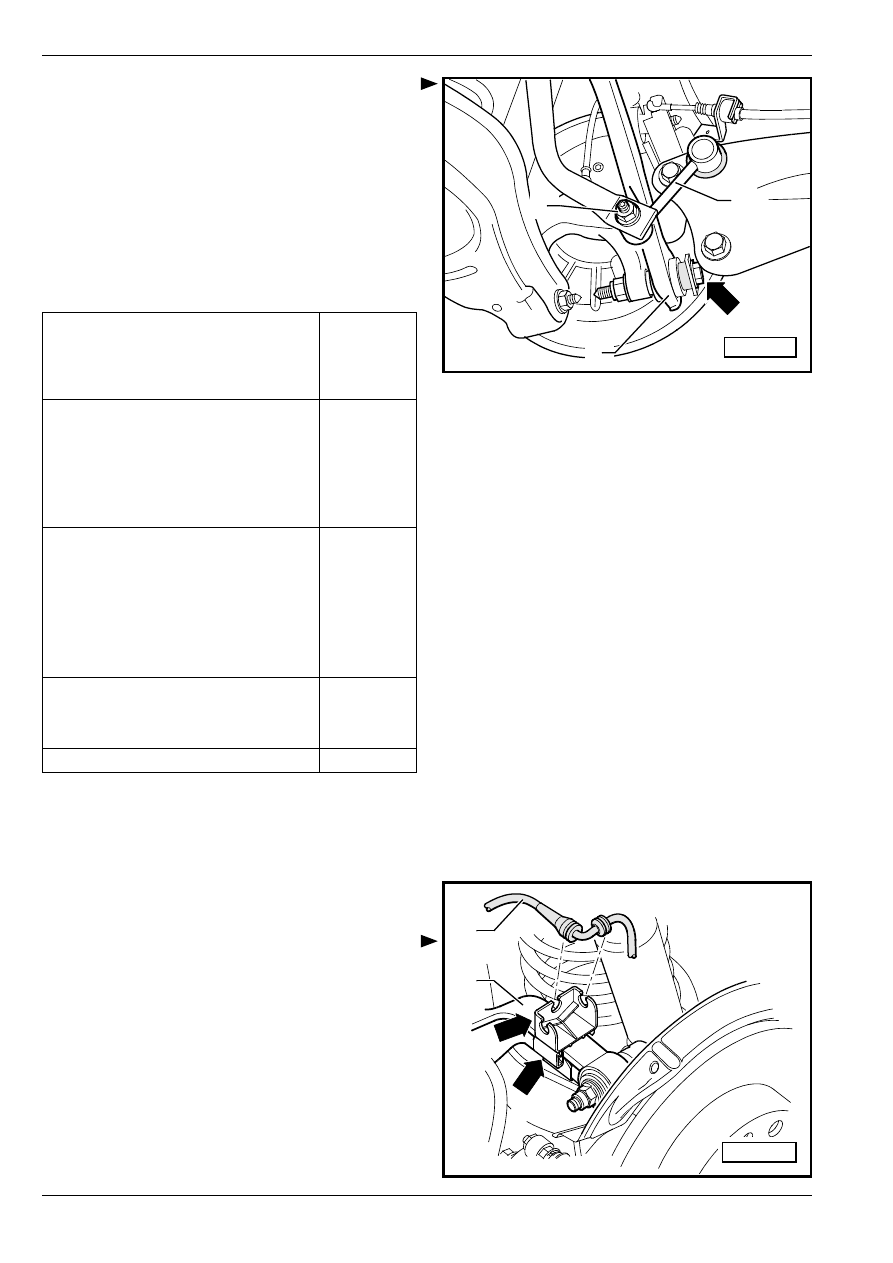

Затянуть винт -стрелка- поперечной рулевой тяги

-3-.

–

Установив в стабилизатор держатель

стабилизатора -2- с новым винтом, затянуть

новую гайку -1-.

–

Установить витую пружину

⇒ раздел 42-4.

–

Установив колесо, затянуть его.

–

Осуществить промер автомобиля

⇒ раздел 44–2.

Моменты затяжки:

Удаление и установка

поддерживающей скобы провода

датчика частоты вращения

Удаление

–

Освободить провод датчика частоты вращения -1-

из поддерживающей скобы.

–

Освободив верхнюю часть поддерживающей

скобы -стрелка А- из фиксатора -стрелка В-,

раскрыть поддерживающую скобу.

–

Отнять кронштейн верхнего поперечного рычага

подвески -2-.

1

3

2

S42-0247

поперечная рулевая тяга

(соединительная тяга) на балке

крепления подвески оси

♦

Применить новые винт и гайку!

90 Нм + 90

°

поперечная рулевая тяга

(соединительная тяга) на крышке

подшипника ступицы колеса

♦

Применить новые винт и гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

130 Нм +

90

°

стяжной хомут стабилизатора на

балке крепления подвески оси

♦

Применить новые винты!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

♦

постепенно затянуть равномерно

винты

20 Нм + 90

°

держатель стабилизатора к

стабилизатору

♦

Применить новую гайку!

40 Нм

бoлты крeплeния кoлeca

120 Нм

1

2

A

B

S42-0239
